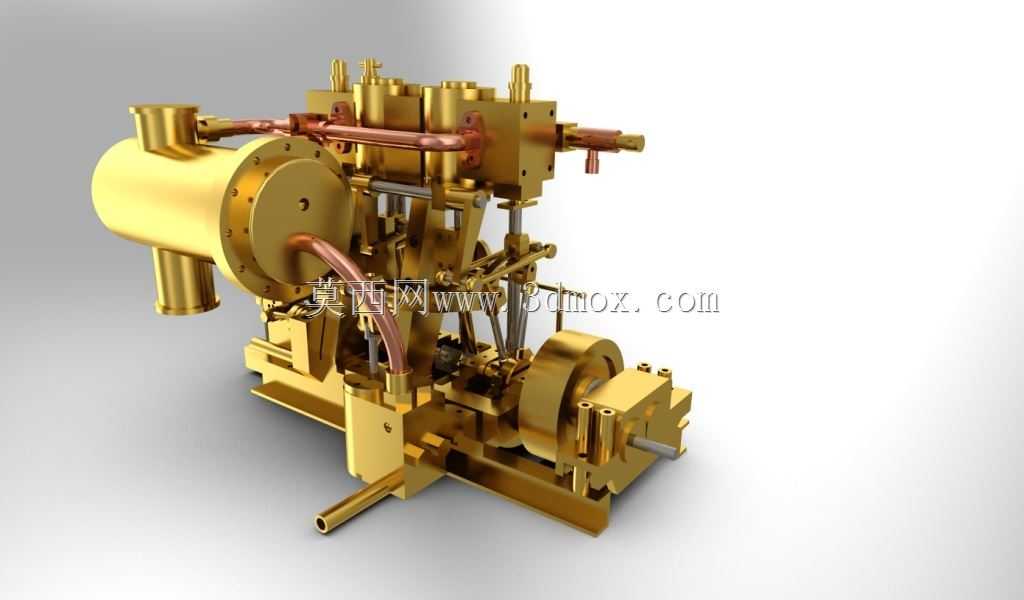

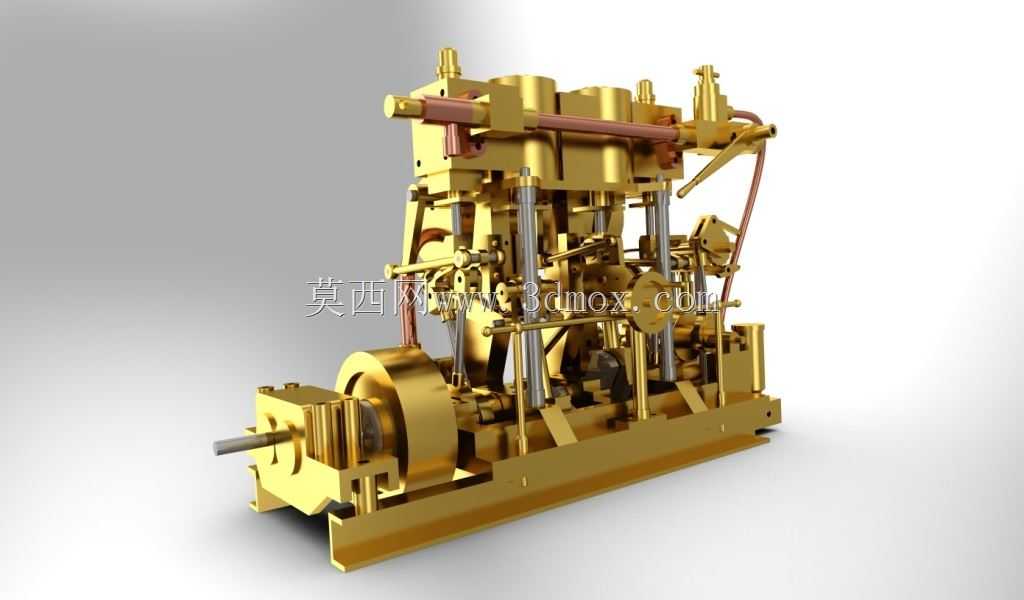

立式双缸往复式蒸汽动力装置结构

　　这套双缸蒸汽动力结构，最早的应用场景覆盖小型船舶辅机、工业生产线早期动力输出端、固定式作业机组动力源，在蒸汽动力普及的阶段，这类结构凭借稳定的低速大扭矩输出特性，承担了大量需要持续平稳动力供给的作业场景，区别于单缸蒸汽结构的扭矩输出波动问题，双缸错相位布置的结构能让曲轴在整周旋转过程中始终有至少一个气缸处于做功冲程，大幅降低动力输出的脉动率，减少配套传动系统的冲击载荷。从实际用途来看，这类结构不需要复杂的电力配套，只要有稳定的蒸汽供给就能持续输出旋转动力，在早期无电网覆盖的矿区、小型内河船舶、厂区固定作业工位都有大量应用，部分教学场景中也会用这类结构演示热功转换、曲柄连杆传动的基础原理，帮助从业者理解往复式动力的运行逻辑。

　　功能特性层面，这套结构采用立式双缸平行布置，两个气缸的曲柄相位角呈90度错开，保证曲轴在任意停机位置都能顺利启动，不会出现单缸结构常见的上止点卡滞无法启动的问题；配气机构采用滑阀式配气，通过联动的阀杆控制进排气时序，能根据蒸汽压力波动自适应调整配气开度的冗余量，保证不同蒸汽供给压力下都能维持稳定的转速输出；缸体旁布置的铜质管路分别承担进汽、排汽、密封漏汽回收的功能，管路走向沿着缸体支撑结构排布，既减少了管路振动带来的密封失效风险，也压缩了整体结构的横向占用空间。设计思路上，整套结构优先考虑长期运行的可靠性，所有运动摩擦副都预留了充足的润滑通道，曲轴支撑采用分体式轴承座结构，不需要完全拆解整机就能完成轴瓦的更换与间隙调整；

　　缸体与底座的连接采用定位销加螺栓的双重固定方式，既保证缸体安装的位置精度，也能抵消活塞往复运动带来的交变侧向载荷；飞轮布置在动力输出端，通过合理的轮缘质量配比，储存做功冲程的多余能量，带动活塞完成排气、吸气、压缩的非做功冲程，进一步平滑输出扭矩的波动。外形尺寸与安装边界方面，整套结构采用一体式铸造底座，底座上预留了四个对称的安装螺栓孔，安装时只需要保证底座平面的平面度误差不超过0.1mm每米，就能避免运行过程中出现额外的附加应力；整体结构的重心落在底座几何中心偏输出端一侧，安装固定时不需要额外增加配重块就能保证运行稳定性；动力输出轴的轴伸长度、键槽尺寸都匹配通用的联轴器安装标准，可以直接对接皮带轮、齿轮箱等后续传动部件，

　　不需要额外定制转接结构；横向尺寸上两个缸体的外侧间距控制在合理范围，侧面预留的操作空间只需要满足手动盘车、管路阀门操作的需求即可，不需要预留过大的检修通道，适合在空间紧凑的动力舱内安装布置。从结构细节来看，活塞与缸体的密封采用弹性金属环结构，能在长期往复摩擦中自动补偿磨损量，减少蒸汽泄漏损失；连杆大头采用剖分式结构，配合调整垫片可以精确控制连杆大头与曲柄销的配合间隙，避免间隙过大带来的冲击异响，也防止间隙过小导致的润滑不足烧蚀问题；配气阀杆的密封采用填料函结构，运行过程中可以在不停机的状态下微调填料压盖的压紧力，快速处理阀杆处的蒸汽泄漏问题。这套结构的所有外露管路都采用卡套式接头连接，相比传统的螺纹密封接头，抗振动能力更强，在长期交变载荷作用下不容易出现密封失效，日常维护时只需要定期检查接头的紧固状态、补充润滑点的润滑脂、清理排汽管路的冷凝水积存，就能维持长期稳定运行。
