双层格栅式户外烤肉承载架结构设计

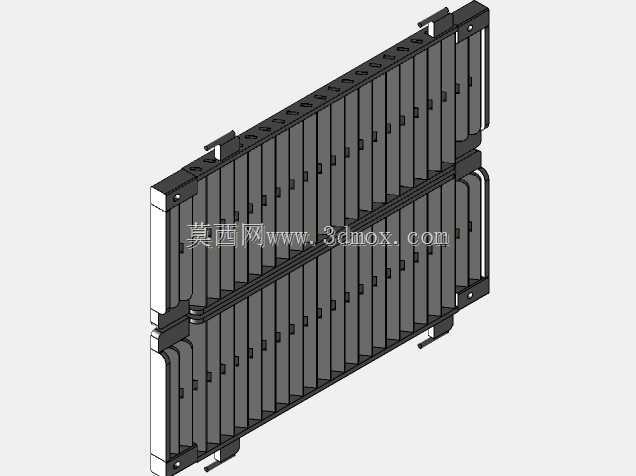

　　这款双层格栅式承载架，最初的设计出发点是解决户外烧烤作业中单层烤架承载量不足、食材受热不均的痛点，在商用流动烧烤摊、家庭庭院烧烤、户外露营聚餐场景中都能适配使用。从实际使用场景来看，架体需要同时满足炭火直烤区域的耐高温要求、食材放置的防滑落要求，以及日常收纳的堆叠便利性，因此在结构设计阶段就做了多轮受力校核。架体整体采用双层平行格栅布局，两层格栅之间预留了足够的热对流空间，避免上层食材遮挡下层炭火热量传递，同时每层格栅的栅条间距经过反复测算，既不会让常规尺寸的肉串、切片食材掉落至炭火区，又能保证热量直接穿透栅条间隙接触食材，减少热量在架体上的无效损耗。栅条采用等距排布设计，单根栅条的截面做了微小的圆弧过渡处理，

　　避免尖锐棱边划伤操作人员，同时减少食材与栅条的接触面积，降低烤制过程中食材粘黏的概率。架体两侧设置了一体化的卡扣式连接结构，不需要额外的紧固件就能完成两层架体的拼接固定，安装时只需要对准两侧的定位卡槽推入即可锁定，拆卸时按压卡扣锁止点就能快速分离，不管是日常使用后的清洁，还是外出携带时的拆分收纳都十分便捷。架体的外边框做了加厚处理，作为整个结构的主要受力承载部件，边框的截面尺寸经过受力仿真验证，在满铺食材的负载状态下，边框的最大形变量控制在0.2mm以内，不会出现架体弯折变形的问题。两侧的边框上预留了挂接槽位，可以直接适配市面上多数常见的烧烤炉支撑边，不需要额外改造炉体就能直接放置使用，挂接槽的深度做了加深设计，

　　即使在烤制过程中不小心触碰架体，也不会出现架体侧翻滑落的情况。从安装边界来看，架体的整体长宽尺寸适配常规中型烧烤炉的内腔尺寸，放置后架体边缘与炉体内壁预留了10mm左右的间隙，既不会因为间隙过大导致热量从边缘散失，也不会因为间隙过小出现架体热胀冷缩卡死在炉内的问题。架体的边角位置都做了圆角过渡处理，没有突出的尖锐结构，搬运过程中不会剐蹭操作人员或者收纳包具。在功能设计上，双层结构可以实现分区烤制，下层靠近炭火可以用来烤制需要高温快熟的肉类食材，上层距离炭火较远，可以用来放置需要保温的食材、或者慢烤的蔬菜类食材，不需要额外增加烤架就能拓展烤制区域，提升单次烧烤的食材处理量。栅条的排布方向与架体的长边保持平行，在烤制长签类食材时，

　　签子可以垂直搭在栅条上，不需要额外的签子支撑结构就能稳定放置，避免签子滚落。架体整体没有多余的镂空或者死角结构，使用后可以直接用水冲洗，食物残渣不会卡在结构缝隙中，清洁维护的难度很低。考虑到户外使用的复杂环境，架体的拼接位置都做了防松脱设计，即使在频繁移动、颠簸的运输过程中，两层架体也不会自行分离，结构可靠性能够满足户外使用的要求。在建模过程中，所有的配合面都预留了合理的公差带，卡扣结构的插拔力经过反复调整，既不会因为过松导致使用中松脱，也不会因为过紧导致拆卸困难。整个架体没有采用复杂的曲面结构，所有的部件都可以通过常规的钣金冲压、折弯工艺加工成型，不需要特殊的加工设备，量产的工艺性较好，加工成本能够控制在合理区间内。
