双折边多孔安装式金属合页结构设计

　　日常做柜体、设备防护门、小型舱门的结构设计时，铰接件的选型和建模往往是容易被忽略但直接影响整机使用体验的环节，很多新手工程师会直接调用标准件库的合页模型，却忽略了实际安装场景下的干涉、承重匹配问题，这款双折边的合页结构，就是针对常规标准合页无法适配的厚板安装场景做的优化设计。先从实际应用场景说起，这类合页多用于工业设备的钣金防护门、电气柜柜门、实验室特种柜体的门扇连接，也可适配小型设备的检修舱门开合，相比普通的薄页合页，它的折边结构能直接卡在板材边缘，不需要额外在门扇侧边做沉台加工，对于1.5-3mm厚度的冷轧钢板门扇、20-30mm厚度的实木或复合板材门扇都有很好的适配性，安装时不需要对板材侧边做铣削处理，

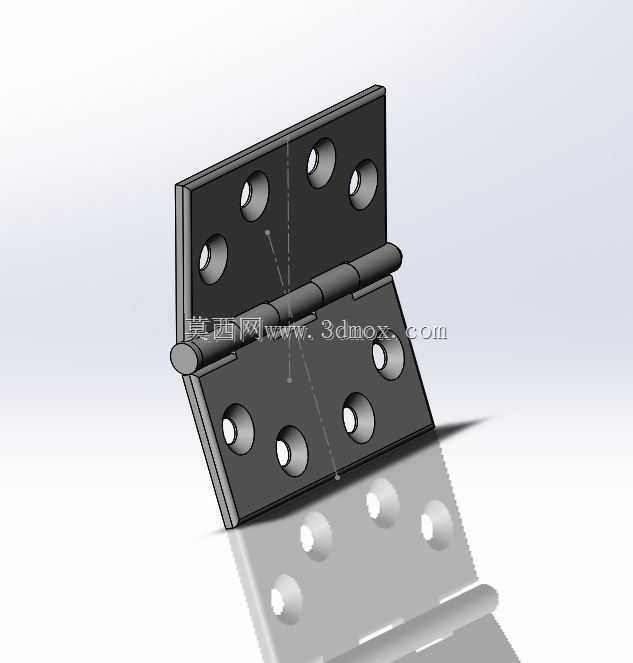

　　能大幅降低现场加工的工作量。从功能特性来看，这款合页采用对称式的双页片设计，每页片上设置了6个安装孔，孔位采用三列两排的排布方式，靠近铰接轴的一列孔位距离折边的尺寸经过反复校核，安装螺丝时不会和铰接轴的转动空间产生干涉，外侧两列孔位呈错位排布，能让螺丝锁紧后的受力更均匀，避免长期开合后页片出现翘曲变形。铰接轴采用通长的圆轴结构，轴和页片的卷边配合间隙控制在0.1-0.15mm之间，既保证转动时没有明显的旷量，也不会因为间隙过小出现开合卡滞的问题，卷边的接缝处做了微小的倒角处理，开合过程中两个页片的卷边不会出现摩擦异响。设计过程中首先要确定的是安装边界尺寸，这款合页展开后的总宽度为90mm，单页片的宽度为42mm，折边的高度为8mm，刚好能卡住常规厚度的钣金门扇边缘，合页的总厚度在闭合状态下为6mm，不会在门扇和门框之间留下过大的缝隙，能满足一般防护设备的缝隙密封要求。安装孔的直径统一设置为5.2mm，适配M5的沉头螺丝或者自攻螺丝，孔位的中心距在横向和纵向都做了等距排布，横向孔间距为20mm，纵向孔间距为30mm，这个尺寸是参考了市面上多数柜体的安装孔位通用标准做的设计，替换旧合页时不需要重新在门板上打孔，能直接适配原有安装位。很多工程师在做合页建模时容易忽略转动角度的校核，这款合页的最大开合角度可以达到180度，当门扇完全打开时，两个页片可以平贴在同一平面上，不会因为页片边缘的干涉导致开合角度不足，对于需要完全敞开检修口的设备来说，

　　这个角度能给检修操作留出足够的操作空间，不会因为门扇遮挡影响内部零部件的拆装。另外在页片的边缘处理上，所有外露的棱边都做了R0.5的圆角倒钝处理，安装和使用过程中不会划伤操作人员的手部，折边和页片主体的连接处采用了一体折弯的工艺结构，建模时特意做了折弯处的圆角过渡，避免应力集中导致长期使用后折弯处出现断裂，相比焊接式的折边结构，一体折弯的结构强度更高，承重能力可以达到单组合页支撑15kg的门扇重量，常规尺寸的设备柜门使用两个这样的合页就完全能满足承重要求。在做装配验证的时候，需要注意门框和门扇的安装间隙预留，因为合页的折边有8mm的高度，安装时门扇和门框的侧边需要预留1mm的装配间隙，避免开合过程中折边和门框产生摩擦，

　　另外铰接轴的两端做了微冲的铆接结构，不会在长期开合过程中出现轴窜动脱出的问题，相比穿销式的合页结构，这种铆接结构的可靠性更高，不需要额外加装轴端挡圈，减少了装配的零件数量。实际选型时，如果门扇的重量超过单组合页的承重上限，可以通过增加合页数量的方式提升整体承重，三个合页均匀排布在门扇侧边时，整体承重可以提升到30kg以上，足以满足多数工业柜体和重型防护门的使用需求。建模过程中对卷边的配合间隙做了多次模拟验证，间隙过大时门扇会出现下垂晃动，间隙过小时转动阻力过大，还容易因为喷涂、镀锌等表面处理后的镀层厚度导致转动卡滞，0.1-0.15mm的间隙刚好能预留出表面处理的镀层厚度空间，做完全部表面处理后依然能保持顺畅的转动手感。
