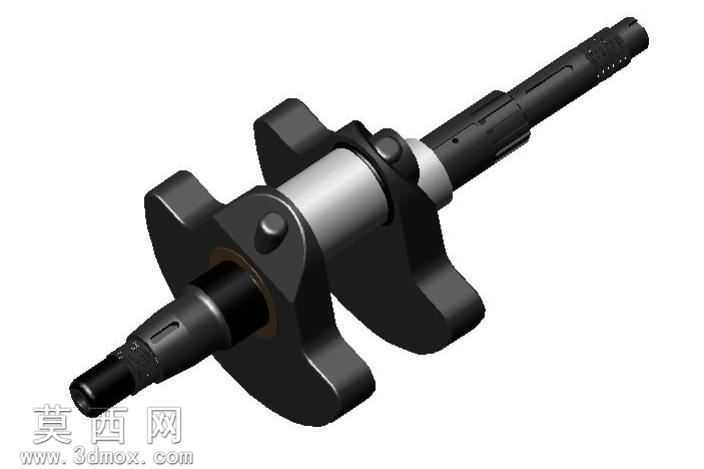

单缸内燃机曲轴结构三维建模作品

本作品为单缸动力装置配套曲轴的三维参数化建模成果，建模过程以实际内燃机曲轴的功能逻辑为核心依据，首先梳理曲轴的整体结构组成：两端为阶梯式动力输出轴段，轴段上设计有花键、定位卡槽、密封轴颈等细节结构，中部为双平衡重式曲柄销结构，平衡重采用偏心配重造型，用于抵消曲柄销回转过程中产生的往复惯性力与离心惯性力，保障动力输出过程的运转平稳性。建模阶段首先绘制各轴段的中心轴线作为基准，依次完成主轴颈、曲柄臂、平衡重、曲柄销、两端输出轴的特征搭建，对轴段上的键槽、油孔、定位凹点、卡簧槽等细小结构采用切除拉伸、旋转切除等特征命令完成精准还原，平衡重的曲面过渡部分采用放样、圆角过渡命令处理，避免应力集中的结构缺陷，所有轴段的同轴度、曲柄销与主轴颈的平行度均按照机械设计公差要求进行参数约束，保证模型的工程实用性。材质渲染阶段，对主轴颈、曲柄销等工作面赋予金属镀铬材质，还原实际零件表面的高光耐磨质感，对曲柄臂、平衡重部分赋予铸铁发黑处理的哑光金属材质，区分不同加工面的工艺特征，对轴段上的定位销、紧固螺钉等小零件赋予合金结构钢材质，通过光影调整突出零件的结构层次与装配关系。设计过程中充分考虑曲轴的实际工况需求，平衡重的偏心质量、曲柄半径尺寸均参考通用单缸汽油机的参数设定，各轴段的直径比例、过渡圆角大小均符合机械设计规范，既保证模型的外观还原度，也具备结构合理性，可用于内燃机结构教学、动力部件装配演示、相关零部件的设计参考场景，模型的所有特征均保留参数化编辑属性，可根据不同排量、不同功率的动力需求调整曲柄半径、轴颈直径、平衡重质量等参数，快速适配不同的设计场景。
