高机动轻型装甲人员输送载具设计

　　这款轮式轻型装甲载具的三维建模，核心围绕前线小规模分队投送、要员通勤护卫、低烈度冲突区域巡逻这类场景展开，区别于重型履带装甲输送车的重装投送定位，它的设计优先级首先是复杂地形的通过性与快速响应能力，其次才是分级防护配置，毕竟在山地、荒漠、城镇狭窄街巷这类重型装备难以展开的区域，这类尺寸紧凑的轮式载具才能真正实现点对点的人员投送，不需要额外的道路保障就能完成任务。从结构设计逻辑来看，整车采用承载式装甲车体焊接结构，没有沿用传统非承载越野车的大梁框架，而是把装甲壳体本身作为主承力结构，这样做的好处是在同等整备质量下能留出更多的有效载荷空间，同时降低整车重心，高速过弯或者在倾斜坡面行驶时的侧倾阈值更高，适合在非铺装路面做高速机动。

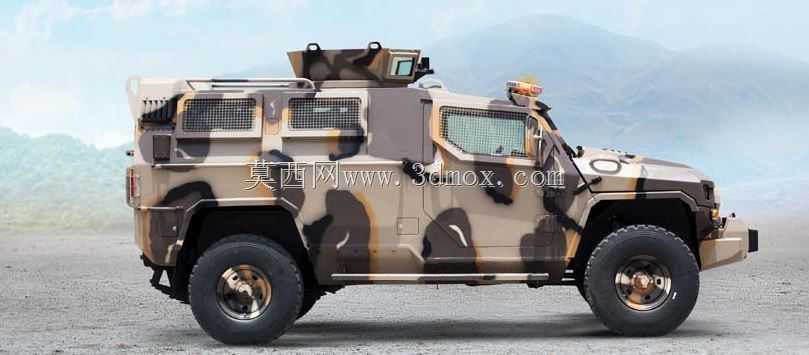

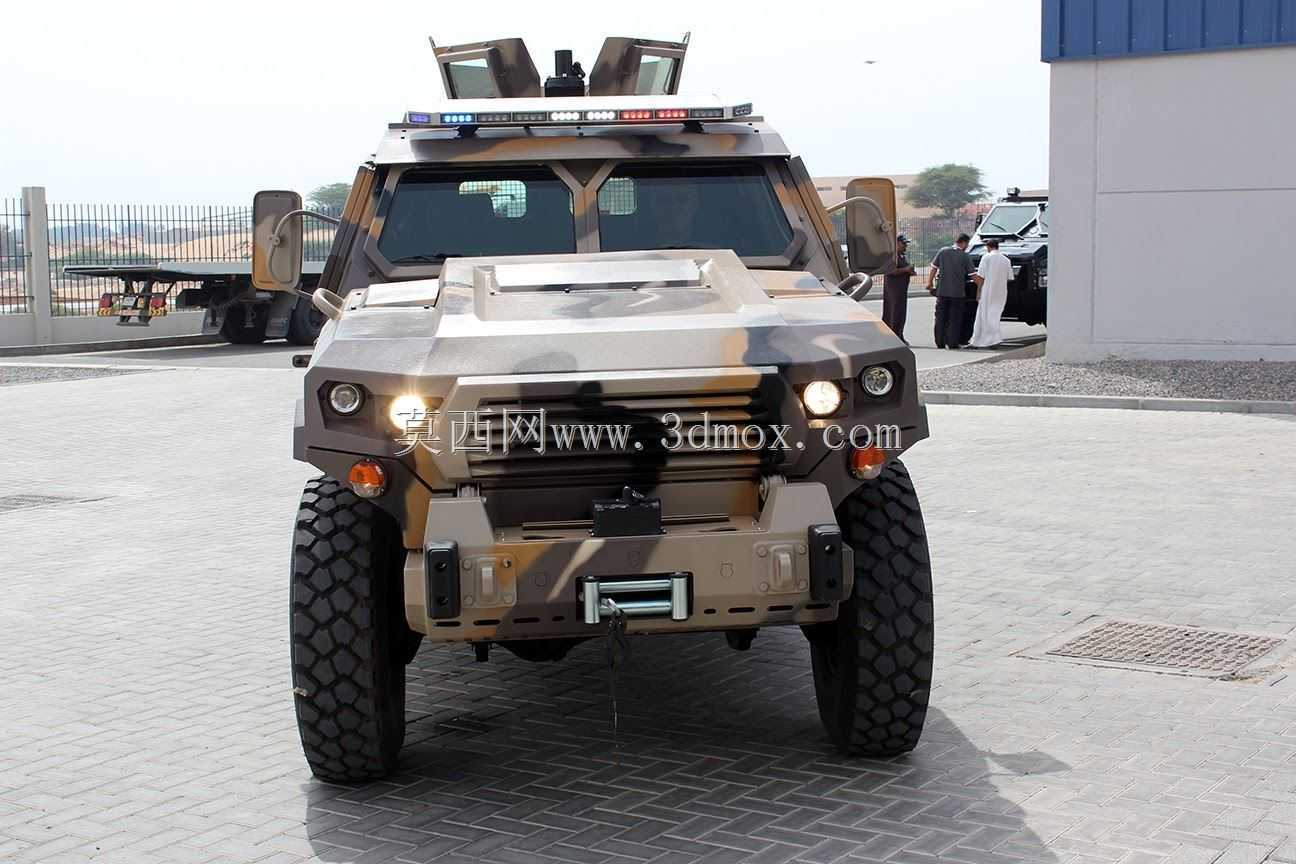

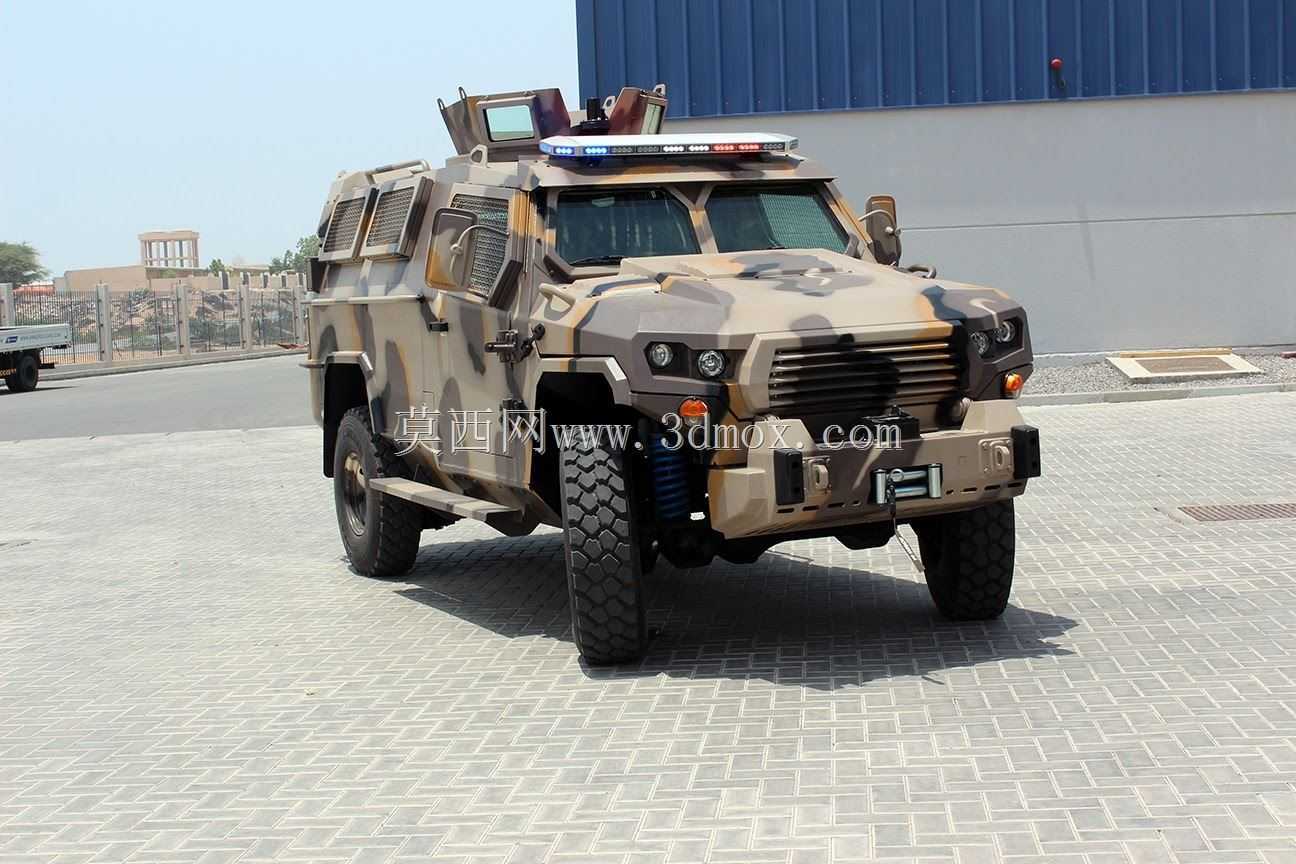

　　车体外形做了多面倾斜的切角处理，不是简单的方盒子造型，所有外露的立面都带有10到15度的倾角，一方面是为了偏转轻武器弹头的入射角度，降低穿透概率，另一方面也能减少行驶过程中的正面风阻，配合大花纹越野轮胎，在铺装路面的最高行驶速度能远超传统履带式装甲车辆，公路机动不需要依托平板拖车转运，自身就能完成长距离转场。观察窗全部采用内嵌式防弹玻璃结构，玻璃外侧加装了金属格栅防护网，避免行驶过程中飞溅的碎石、或者近距离的破片直接冲击玻璃表面，同时格栅的网格尺寸经过测算，不会遮挡车内人员的观察视野，侧窗的尺寸刚好满足车内乘员对外观察的视角需求，没有做过大的开窗设计，尽可能减少装甲薄弱区域的面积。车顶预留了通用武器站的安装接口，

　　接口采用标准的法兰盘连接结构，能适配不同口径的轻武器、光电观察设备或者信号发射装置，不需要对车顶结构做二次切割改装就能完成不同任务模块的换装，平时执行巡逻任务时可以加装警示灯与扩音设备，进入低烈度作战区域时就能快速换装机枪或者榴弹发射器，接口的电路与油路都做了预埋处理，改装时不需要重新布设车内线路。乘员舱的布局采用前后分区设计，前部为驾驶与指挥位置，后部为载员舱，载员舱的座椅全部采用壁挂式安装，没有在地板上设置固定支架，这样的设计是为了应对地雷或者简易爆炸装置的冲击，壁挂结构能缓冲地板传递上来的冲击波，减少乘员受到的伤害，同时舱内预留了单兵装具、通讯设备的固定卡扣，避免车辆剧烈机动时舱内物品滑移影响操作。整车的外形尺寸控制严格，

　　宽度控制在两米以内，高度不超过两米二，能直接驶入大部分民用地下车库、或者通过狭窄的乡镇道路，转弯半径控制在七米以内，在城镇街巷里不需要反复倒车就能完成掉头动作，这一点是重型装甲车辆完全做不到的。行走机构采用独立悬架设计，每个车轮的悬架都带有单独的减震行程，单侧车轮遇到凸起或者凹陷时不会影响另一侧车轮的抓地力，轮胎选用带中央充放气系统的越野轮胎，驾驶员在车内就能根据路面情况调整轮胎气压，在沙漠、泥泞路面时放气增大接地面积，在铺装路面时充气降低行驶阻力，即使轮胎被轻武器击穿，也能依靠胎侧的支撑结构以中等速度行驶数十公里，脱离危险区域。车体侧面设置了蹬车扶手与脚踏，位置刚好匹配人员穿戴装具后的上下车动作，不需要大幅度攀爬就能快速进出舱室，尾部没有设置大型尾门，而是采用侧门进出的设计，进一步压缩了车体的纵向尺寸，提升机动灵活性。整车的装甲防护采用分级配置思路，基础装甲能抵御常规轻武器的近距离射击，关键部位比如发动机舱、油箱位置可以额外加装附加装甲板，附加装甲采用螺栓连接结构，平时执行非作战任务时可以拆除，降低整备质量，提升燃油经济性，需要进入高危区域时再快速安装，不需要返厂就能完成防护等级的调整。发动机舱采用进气口高位设计，涉水深度能达到一米以上，不需要额外加装涉水喉就能渡过大部分浅滩与季节性河流，舱体的散热格栅做了百叶窗式的防护结构，平时打开保证散热效率，遇到高危情况时可以从车内关闭，避免破片或者燃烧物进入舱体损坏动力系统。
