带轮胎固定支架的卧式丙烷储气瓶结构

　　在户外作业、越野改装、小型移动供气场景中，卧式丙烷储罐的固定与防护一直是结构设计需要重点考量的环节，本次呈现的带轮胎式固定支架的卧式丙烷储气瓶结构，正是针对移动供气场景下的罐体防护、安装固定需求完成的结构设计。从实际应用场景来看，这类结构常配套在越野旅居车、户外移动作业机组、小型野外焊接工作站上，用来存储液态丙烷燃料，为炊事设备、加热装置、小型燃气动力机具提供稳定的气源供给，相比立式储罐，卧式布置的重心更低，在移动载具行驶过程中晃动幅度更小，搭配外侧的防护支架与备用轮胎结构，能在复杂路况下避免罐体直接受到磕碰冲击。

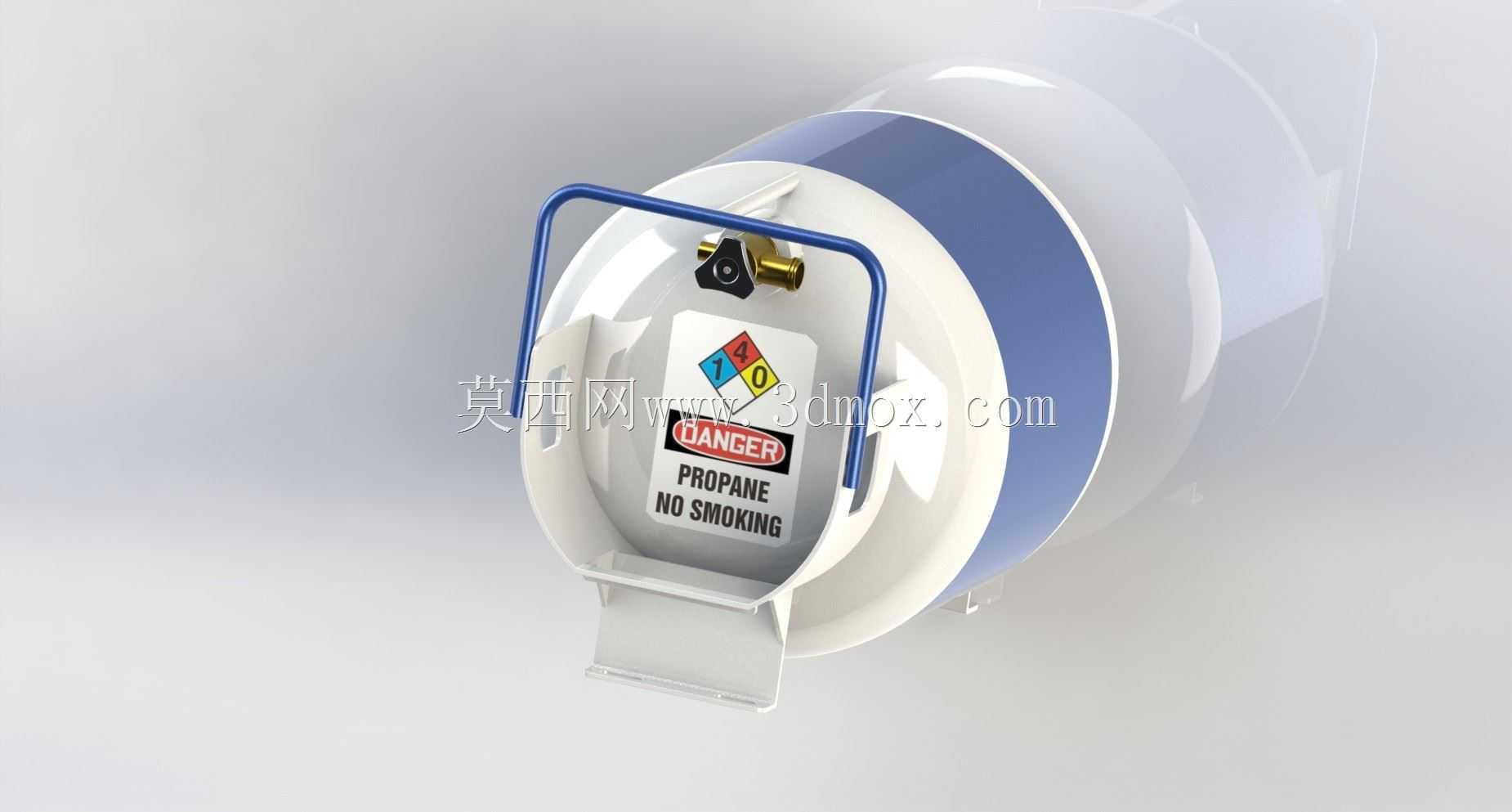

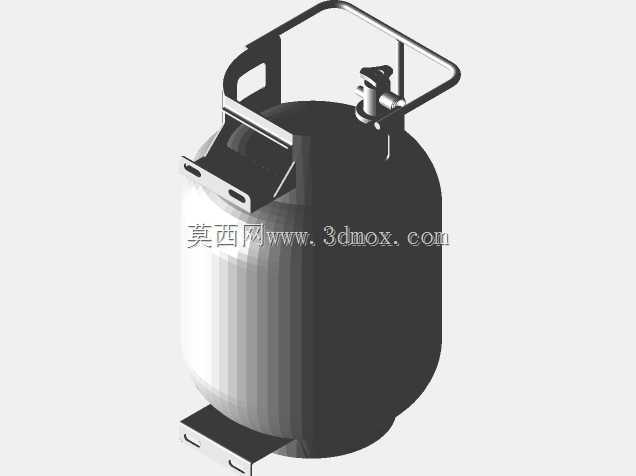

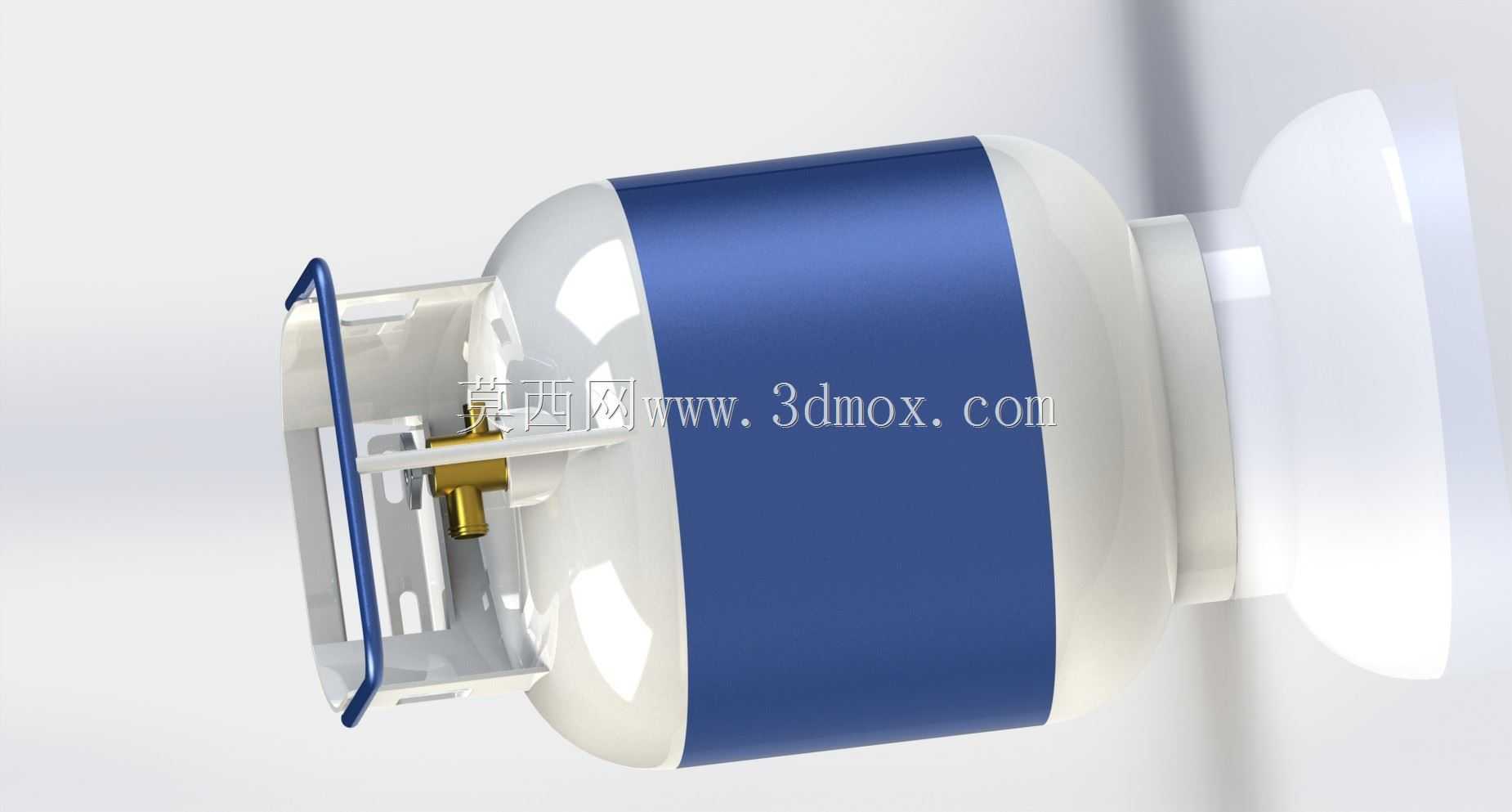

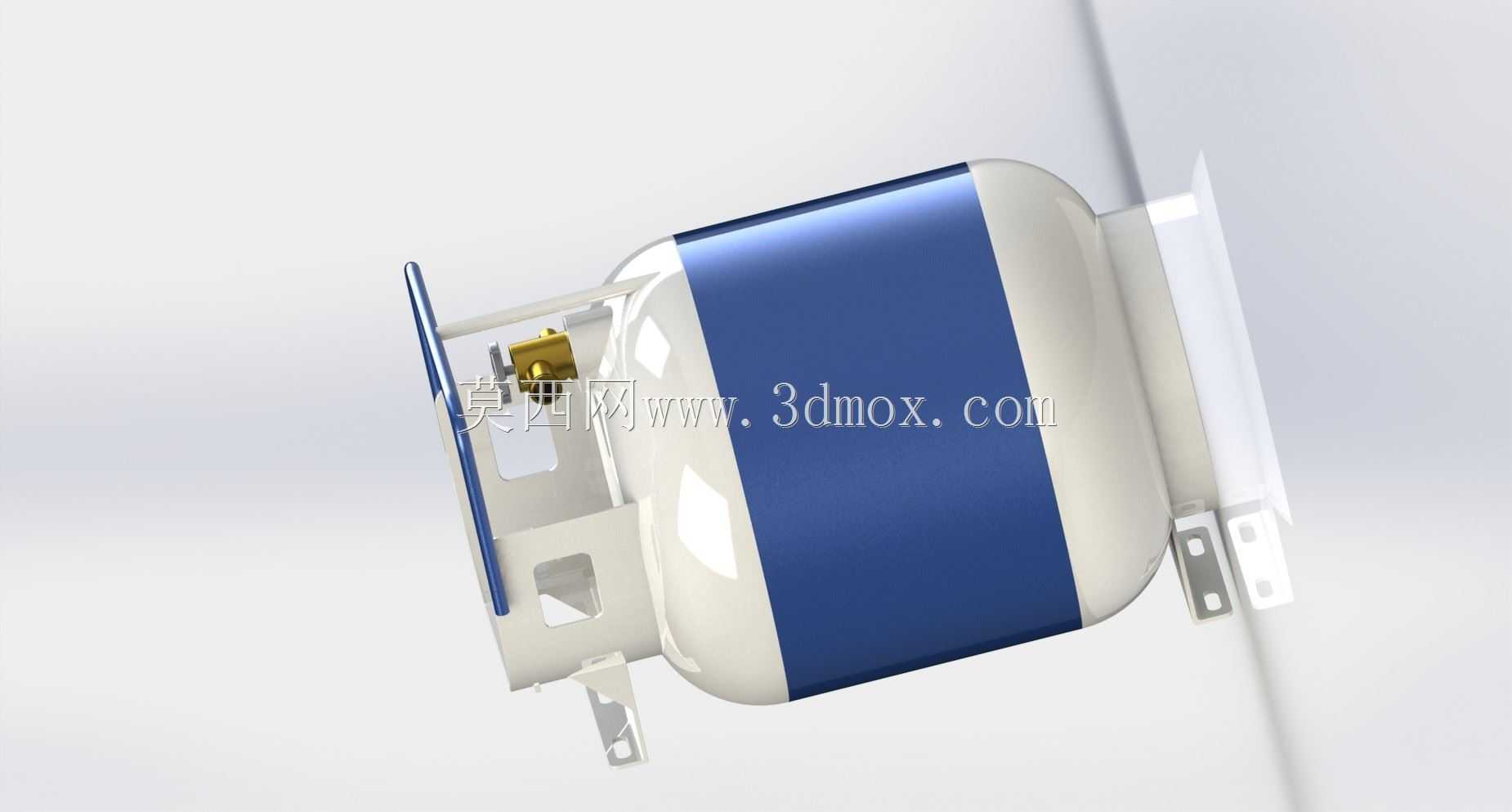

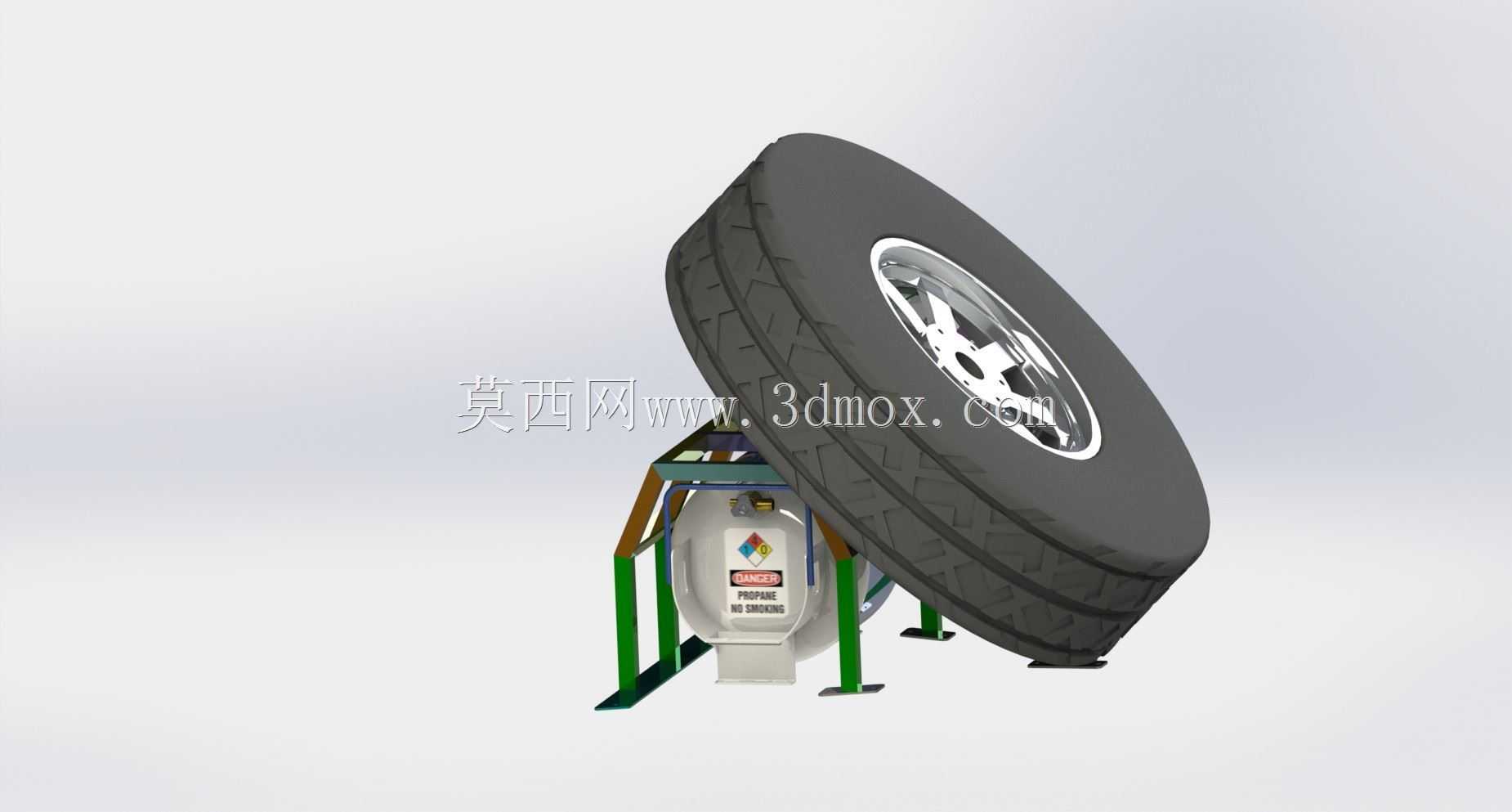

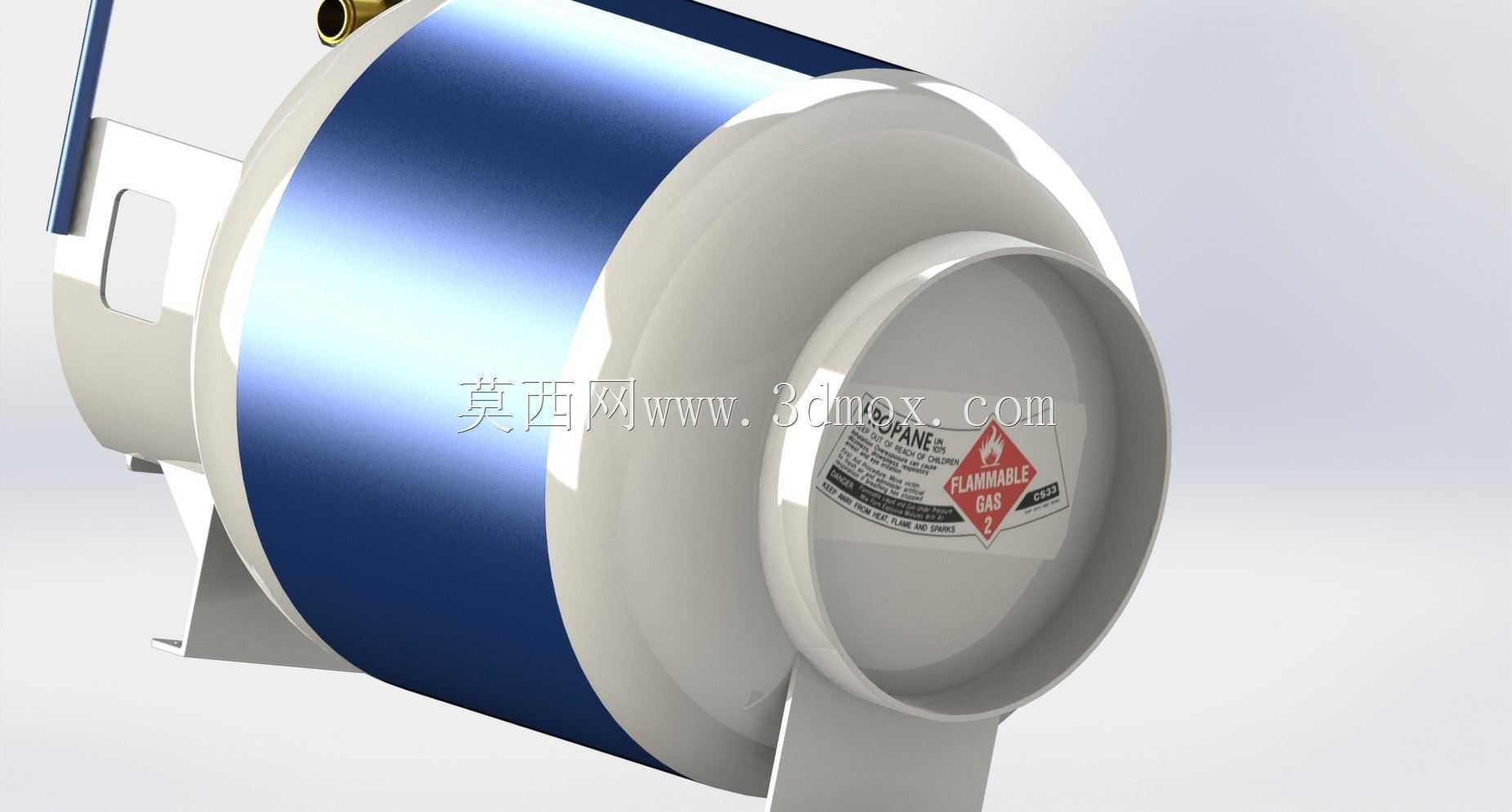

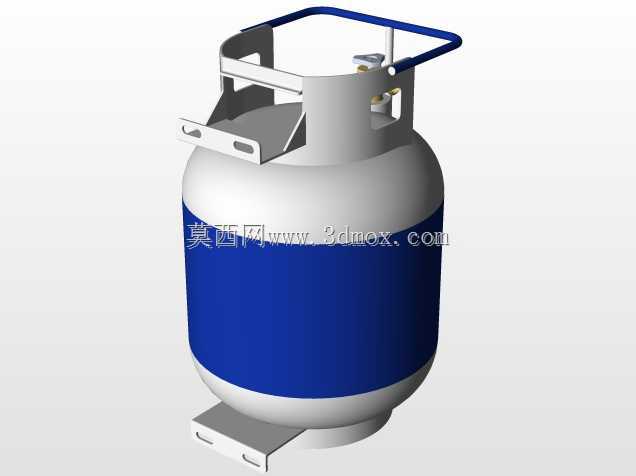

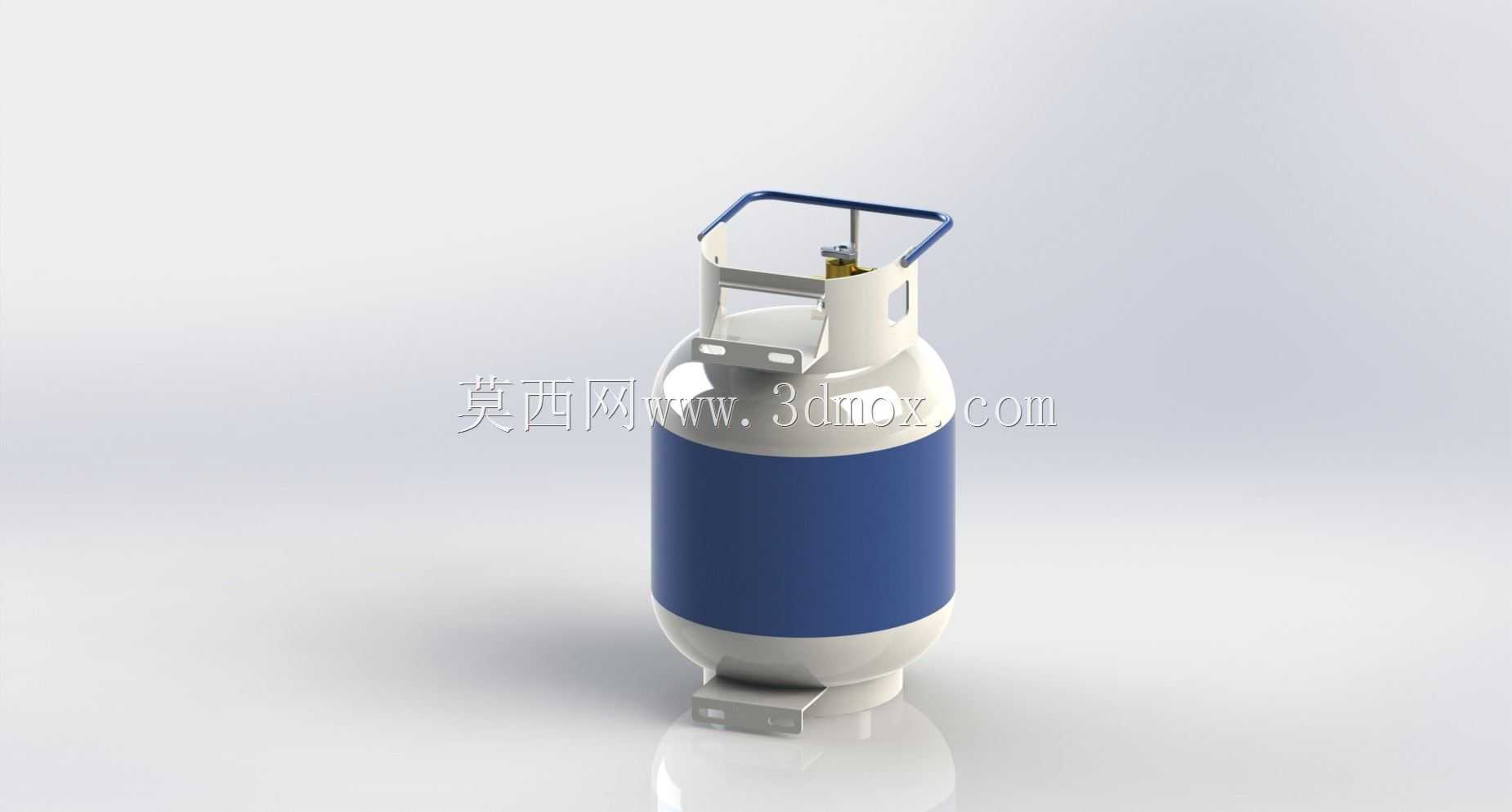

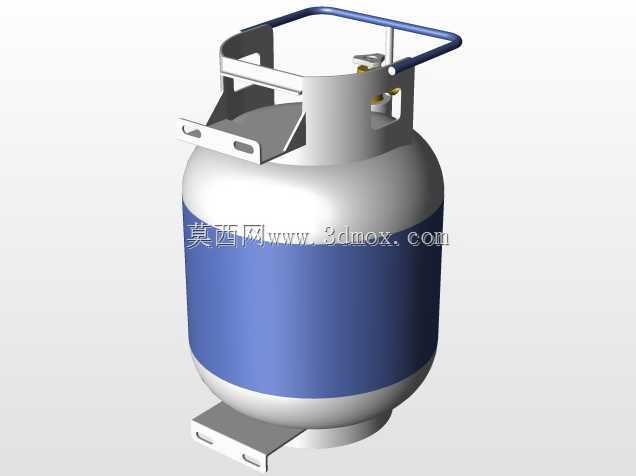

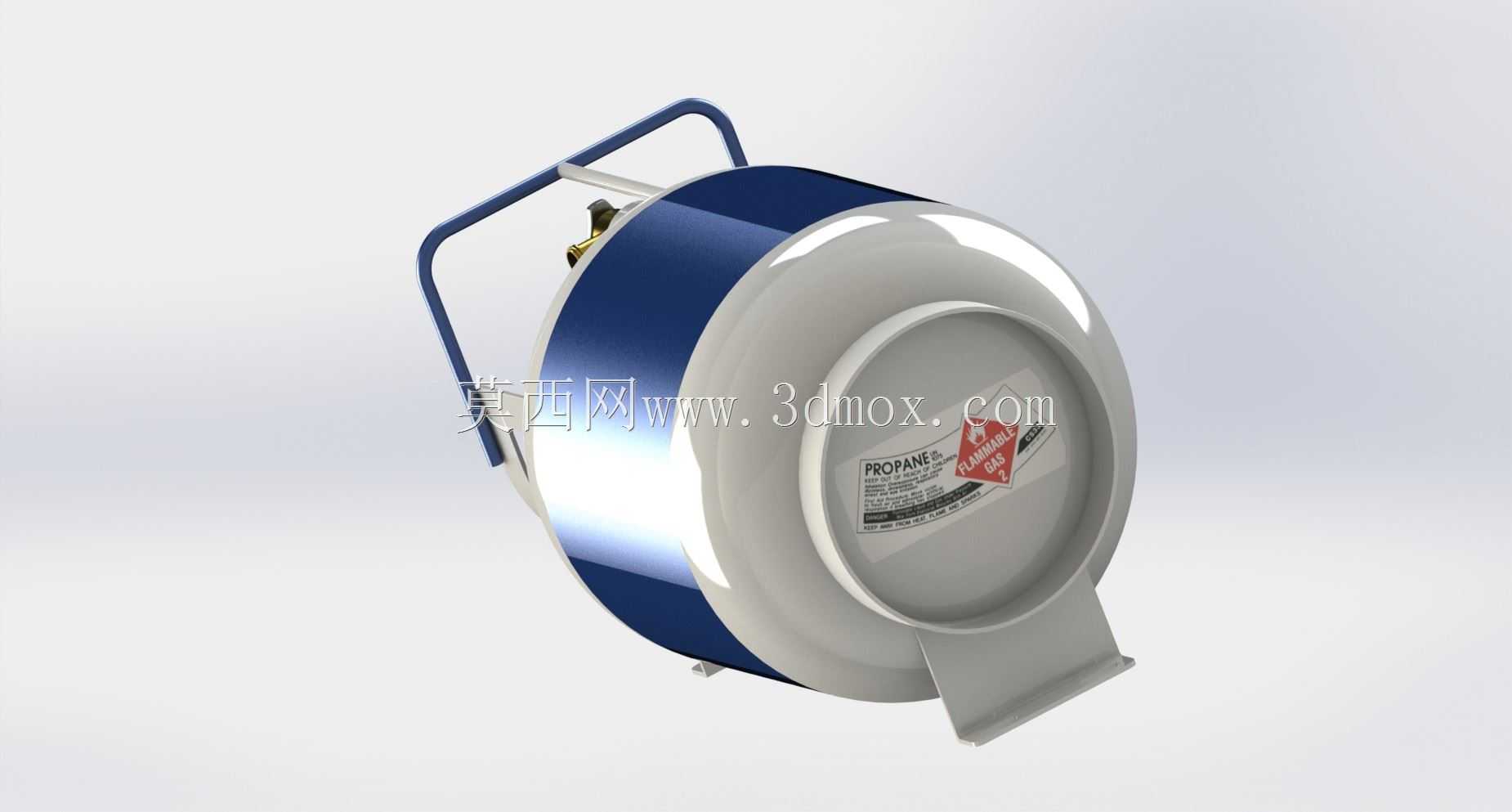

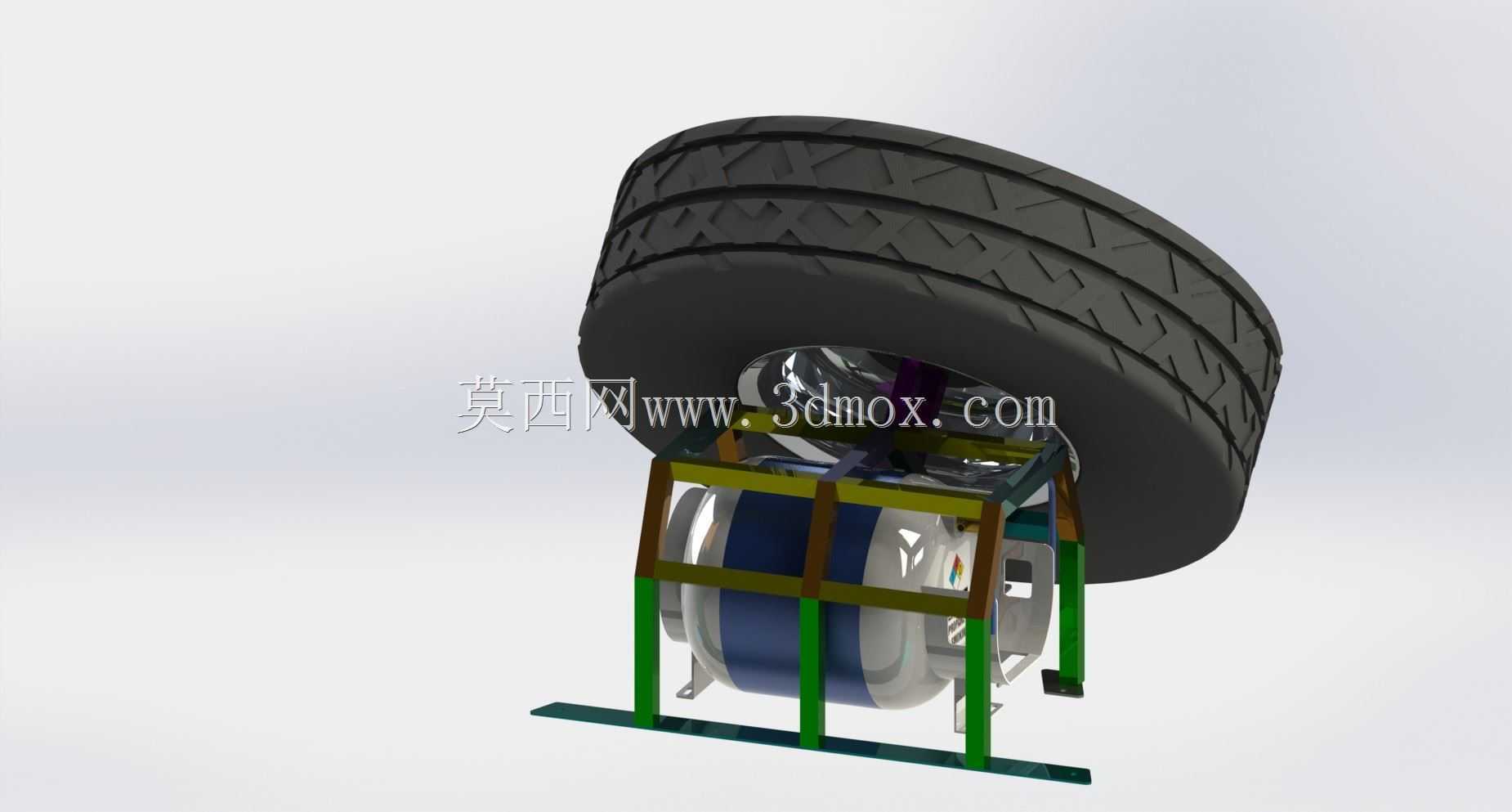

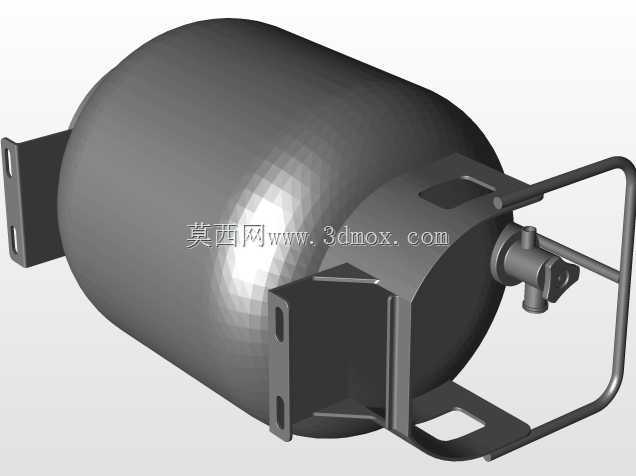

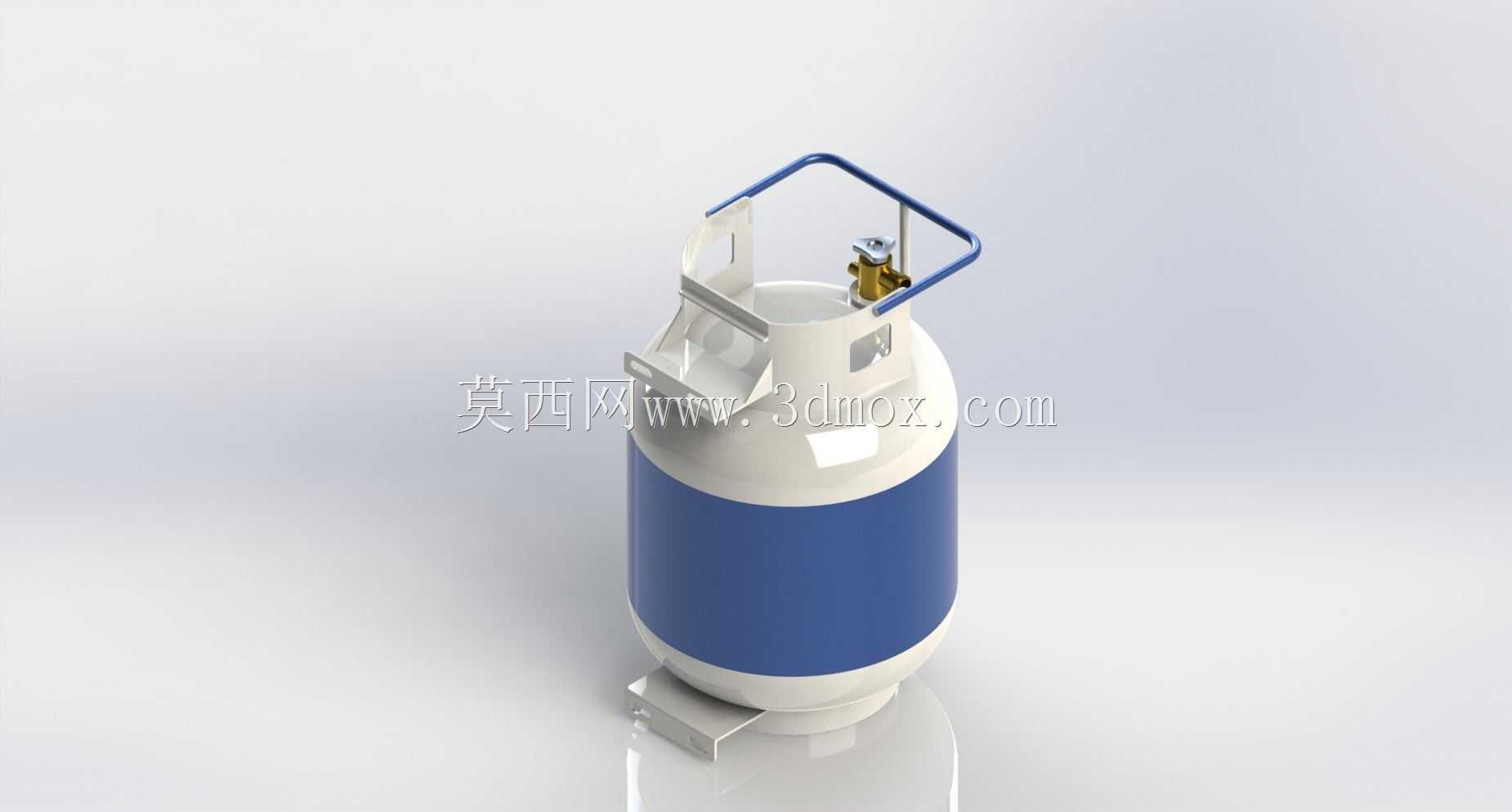

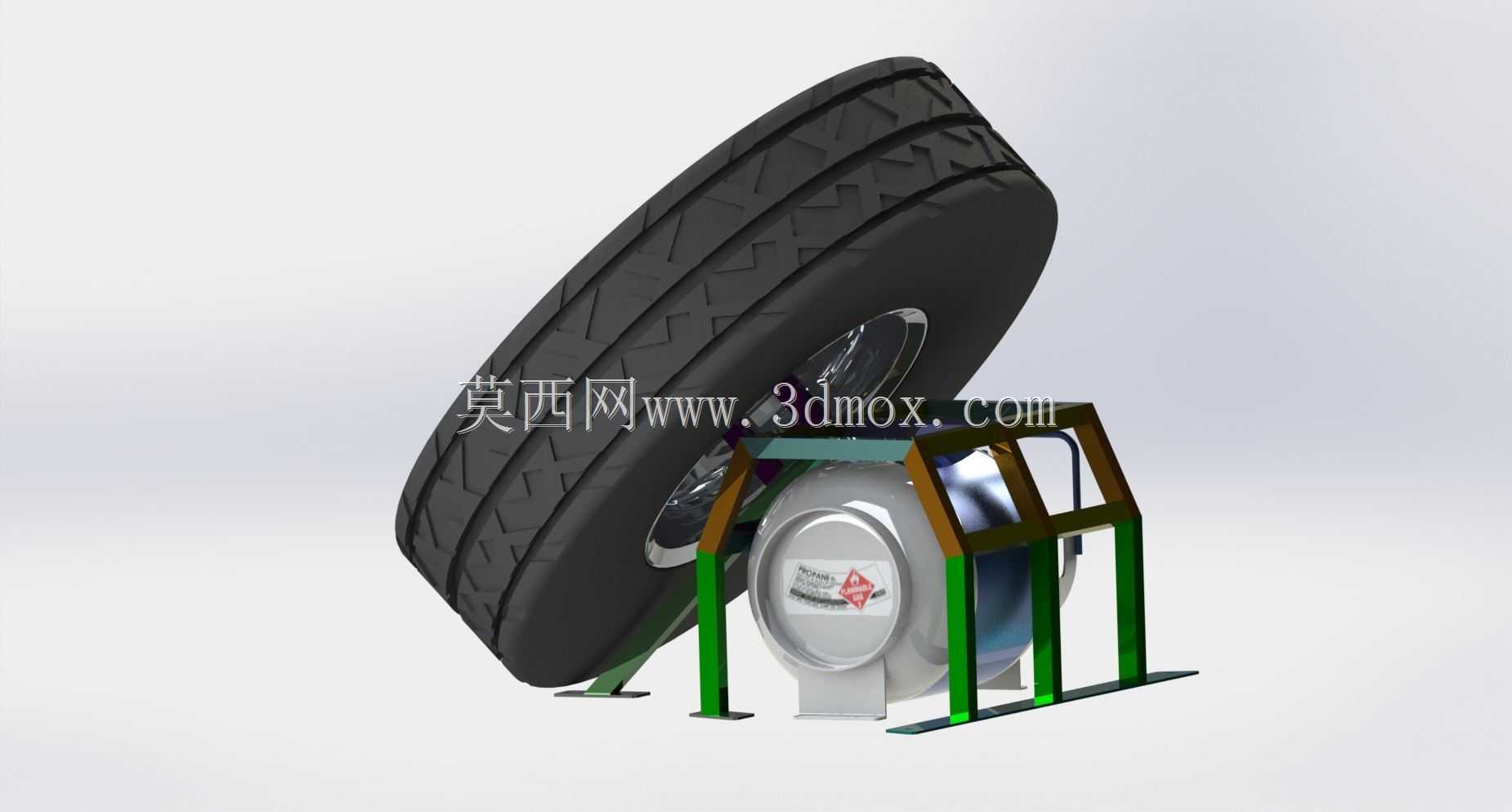

　　从功能特性来看，整套结构分为罐体本体、固定支架、防护轮胎三个核心部分。罐体采用标准20磅规格卧式丙烷瓶的通用结构，两端为冲压成型的椭圆封头，筒体为卷焊成型的薄壁承压结构，瓶口端设置有阀门安装座、安全泄压阀接口，能够满足常规丙烷存储的承压要求，罐体表面的标识区域预留了介质标识、充装参数的粘贴位置，符合燃气存储容器的外观标识要求。固定支架采用方管焊接成型的框架结构，底部设置有向外延伸的安装支脚，支脚上开有长圆形安装孔，能够适配不同安装基面的孔位偏差，支架的竖向支撑腿贴合罐体下部的弧形轮廓，通过包箍结构将罐体牢牢固定在框架内部，避免罐体在框架内出现窜动；支架上部的框架结构刚好承托住备用轮胎的下部胎面，轮胎通过轮毂位置的固定点与支架上部的横梁连接，既实现了备用轮胎的搭载固定，又能让轮胎在罐体外侧形成一道弹性防护层，当遇到侧向碰撞或者路面飞石冲击时，轮胎的橡胶结构能够吸收大部分冲击能量，避免刚性冲击直接传递到罐体上，提升移动使用过程中的安全性。

　　从设计思路来看，整套结构没有采用冗余的复杂构件，而是充分利用了车载场景下必备的备用轮胎作为防护结构，在不额外增加过多防护重量的前提下，实现了罐体侧向的防护功能，同时整合了备胎固定的需求，减少了单独设置备胎架的空间占用。支架的管材选型兼顾了结构强度与轻量化要求，方管的壁厚选择能够满足越野路况下的振动、冲击载荷要求，焊接位置均做了圆弧过渡处理，避免应力集中导致的支架开裂；罐体与支架接触的位置预留了橡胶垫的安装间隙，能够缓冲行驶过程中的振动传递，避免罐体表面的防腐层被支架磨损。

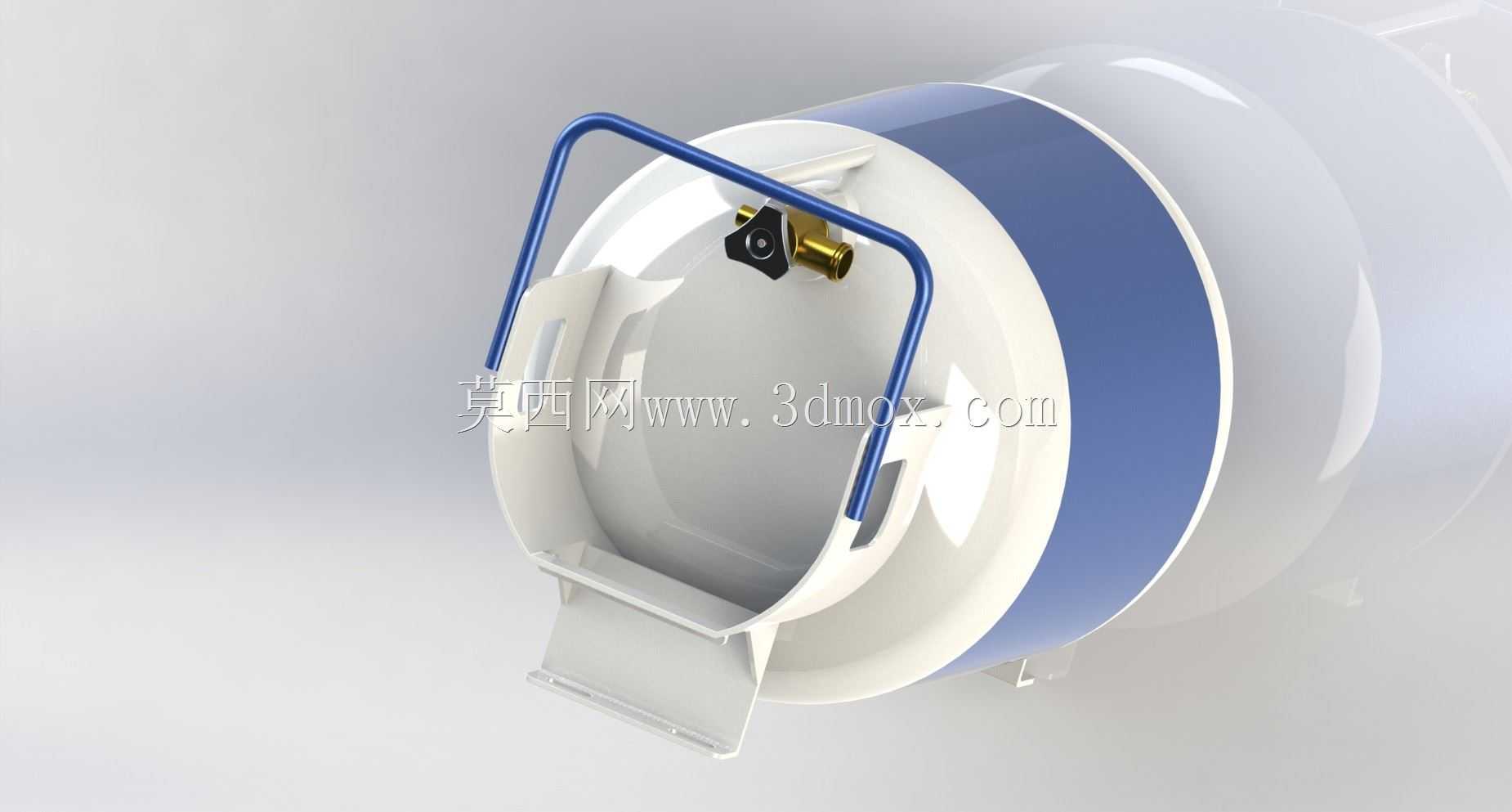

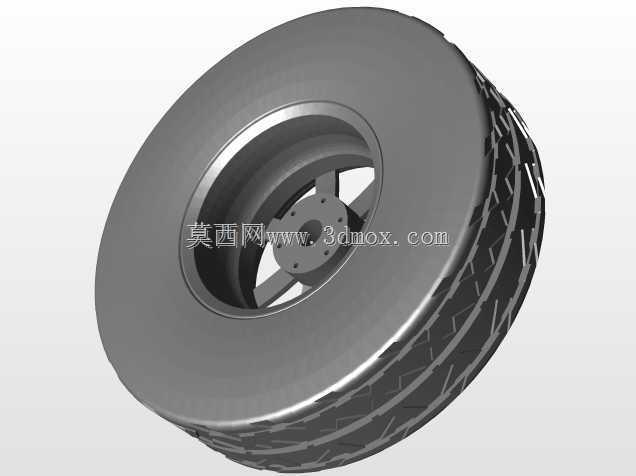

　　从安装边界与尺寸配合来看，整套结构的宽度控制在常规小型载具的侧挂安装允许范围内，底部支脚的安装孔距适配常见的越野车后保险杠、车厢侧边的安装点位，罐体的轴线与载具行驶方向保持平行，降低行驶过程中的风阻，同时减少罐体纵向的晃动惯性。轮胎选用常规越野车型的通用备胎规格，轮毂的固定孔位与支架上部的安装轴尺寸匹配，不需要额外定制转接零件，方便后期更换维护。罐体的阀门端预留了足够的操作空间，安装完成后不需要拆卸支架或者轮胎就可以完成阀门开关、管路连接、充装作业的操作，日常使用的便利性得到了充分考虑。在细节处理上，支架的所有外露棱边都做了倒角处理，避免安装维护过程中划伤操作人员，罐体下部的支架支脚高度经过核算，保证罐体底部与安装基面之间留有足够的间隙，避免路面积水、泥沙直接接触罐体下部，减少罐体底部的腐蚀风险，延长整套结构的户外使用寿命。
