多规格工业设备连接固定支架结构

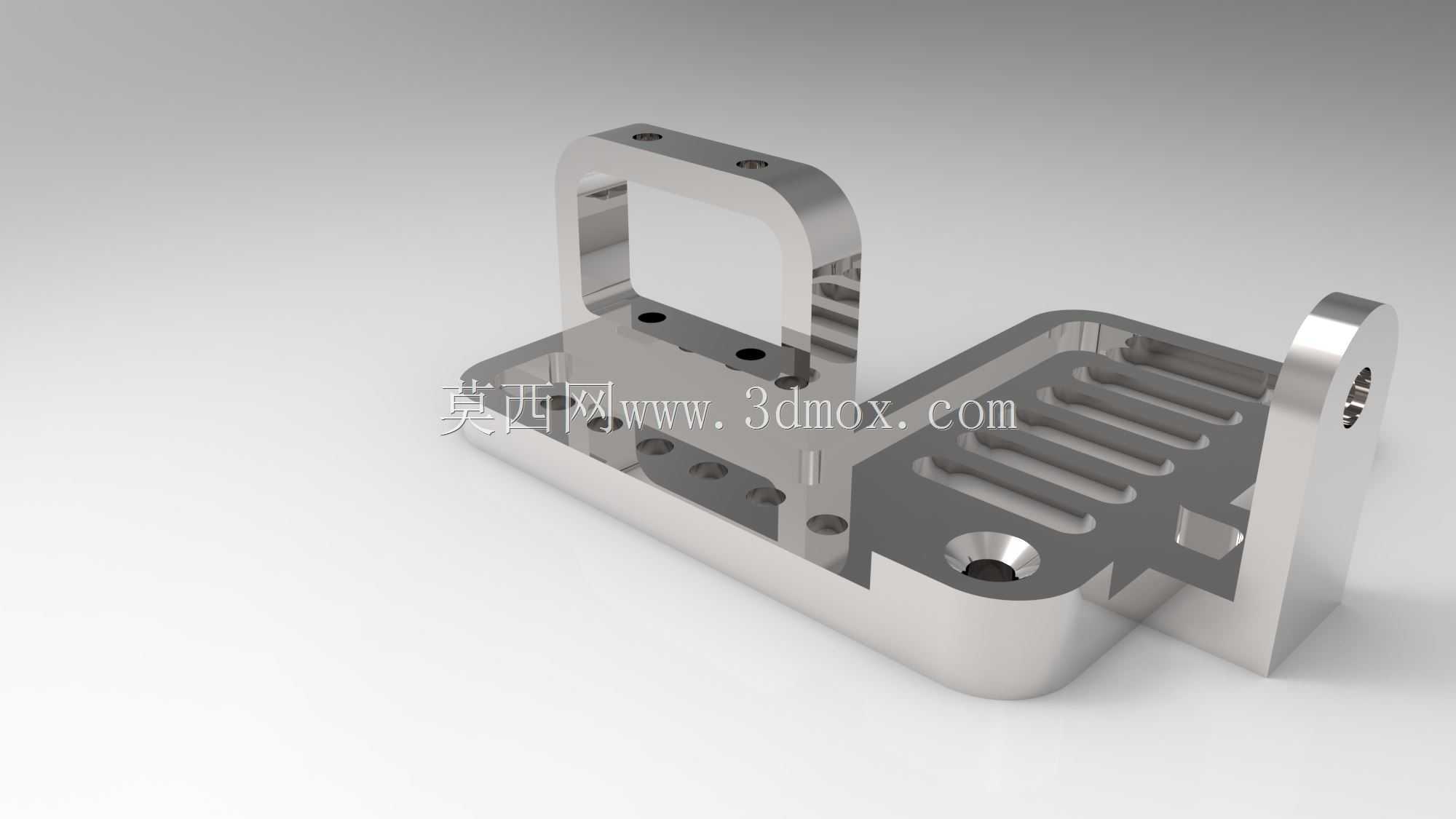

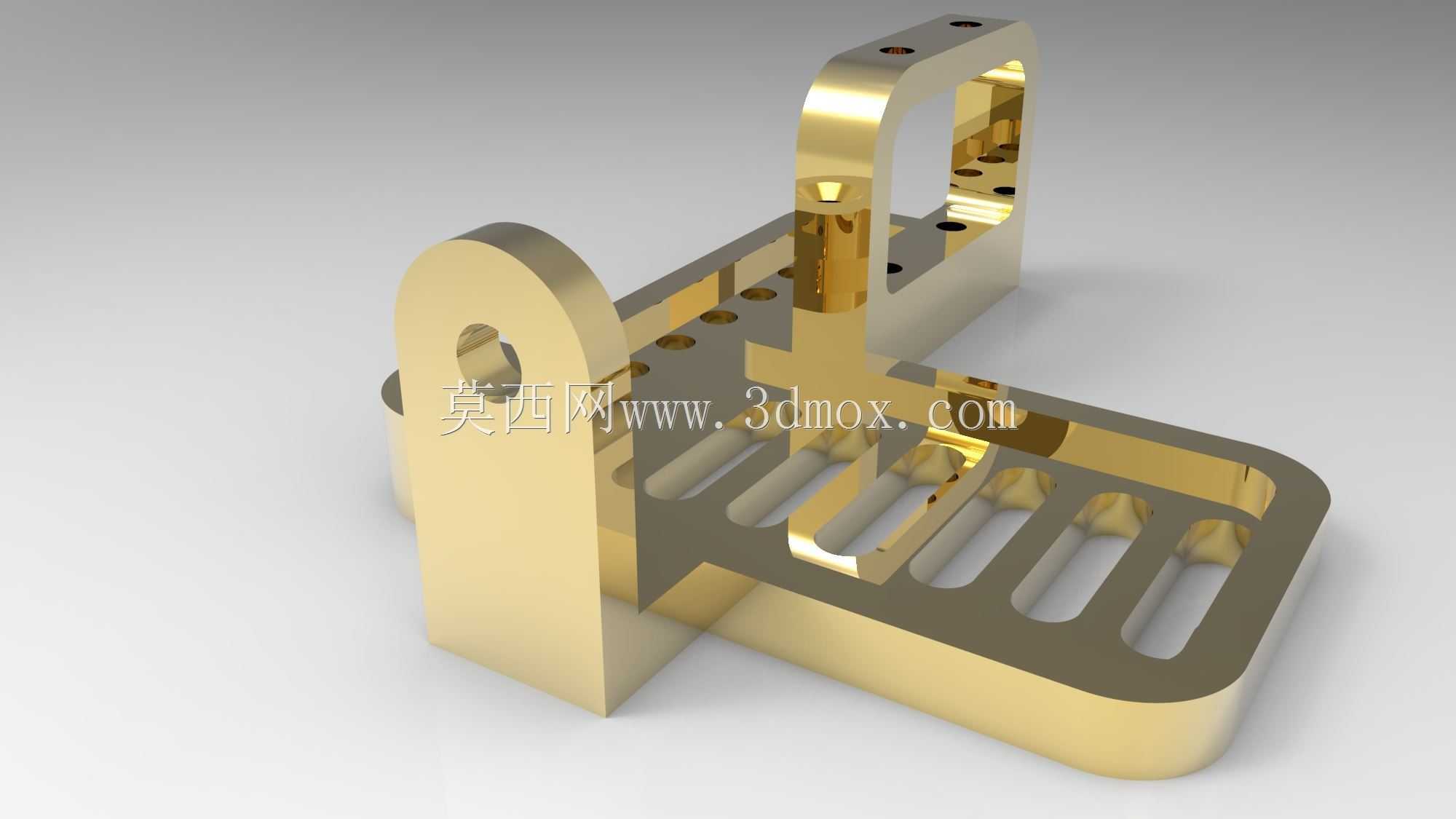

　　在各类工业生产设备的装配环节中，这类连接支架是承担部件定位、载荷传递、相对位置固定的核心基础构件，常见于自动化生产线工位模组、小型专用加工设备的功能单元拼接、检测仪器的组件装夹场景中，不同表面处理的支架对应不同的使用工况，比如亮面金属处理的版本多用于对洁净度有要求的食品包装、电子元器件组装设备，哑光深色处理的版本多用于常规机加工、物流分拣类设备的外露安装位置，避免车间环境下的反光干扰操作人员视线。从实际功能来看，这类支架的核心作用是实现两个异向排布的功能部件的刚性连接，底座部分的多组通孔用于和设备的安装基板完成锁附，上方的立板带孔结构用于对接需要悬伸固定的功能组件，比如传感器安装座、小型气动元件、管线导向槽等部件，

　　底座上的长槽结构可以在安装时提供一定的位置调整余量，抵消安装基板的加工误差，避免出现孔位对正困难强行锁附导致的构件内应力问题。设计这类支架的时候，首先要考虑的是载荷传递路径的合理性，立板和底座的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在设备运行产生持续振动的工况下，这种过渡结构能大幅降低衔接位置出现疲劳断裂的风险；底座上的安装孔排布遵循对称原则，保证锁附后受力均匀，不会出现单侧受力导致的支架倾斜问题；立板上的安装孔做了沉台设计，锁附螺丝后螺丝头不会突出立板表面，避免和相邻的运动部件产生干涉。从安装边界来看，这类支架的底座长宽尺寸控制在常规工业铝型材的安装孔距适配范围内，可以直接在40系列、

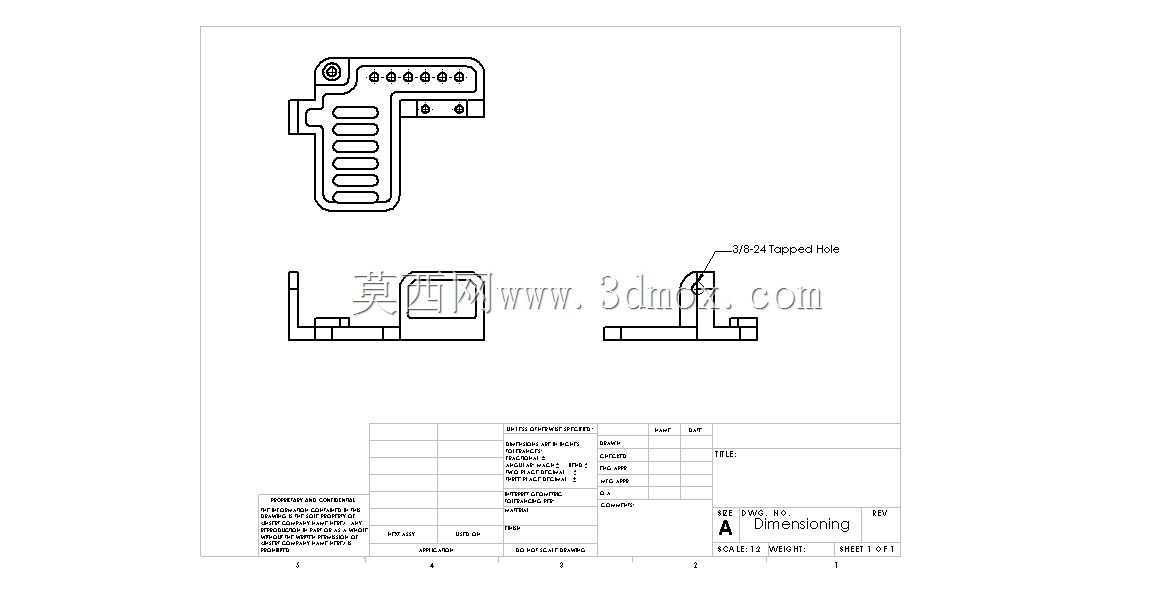

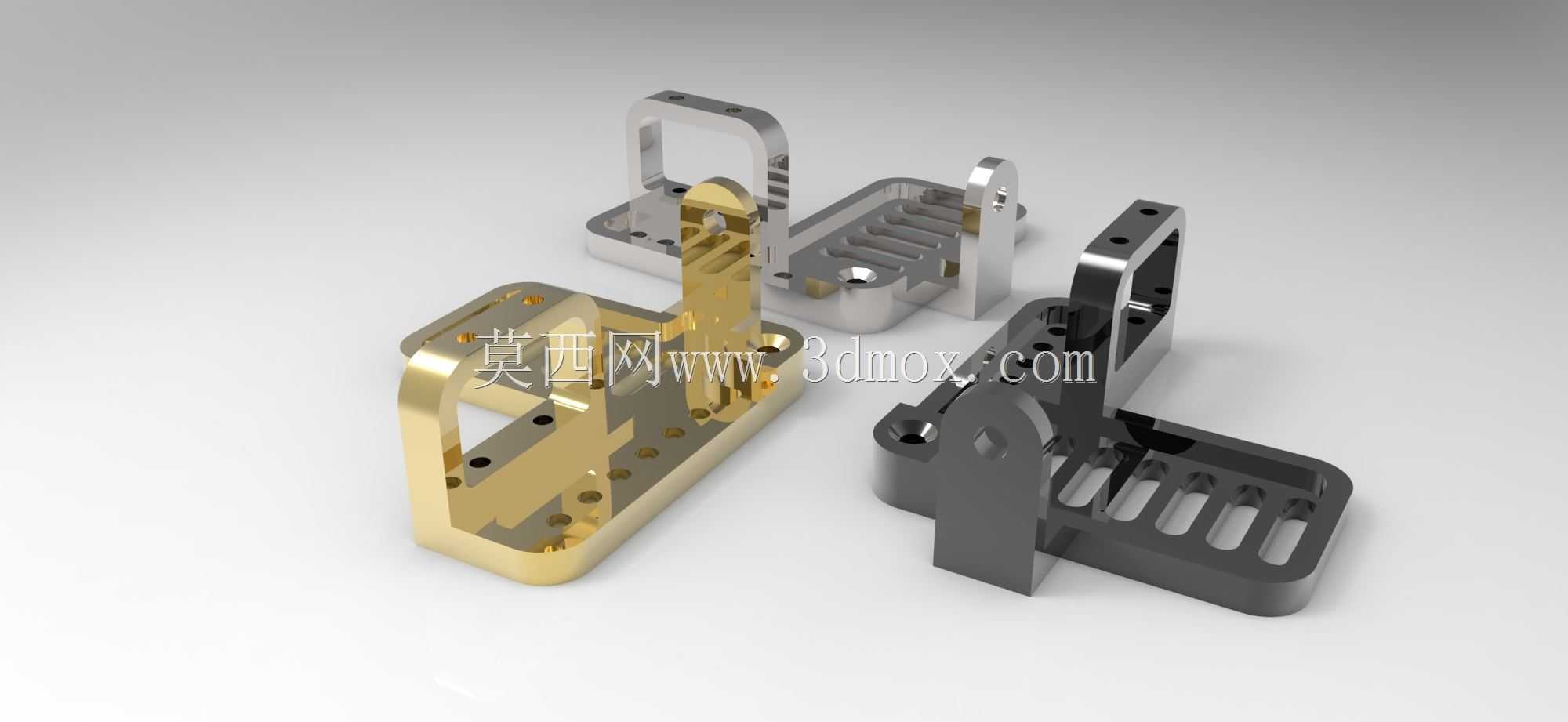

　　50系列的工业铝型材框架上完成安装，不需要额外加装转接板；立板的高度根据不同的悬伸需求做了差异化设计，图中展示的几款不同尺寸的支架，对应不同的安装高度需求，选型时可以根据需要固定的部件的悬伸距离、自身重量选择对应规格的版本，避免选型过小导致支架刚性不足出现形变，或是选型过大造成安装空间浪费、整体设备重量冗余。在实际装配使用中，这类支架的安装面都做了平面度处理，和安装基板贴合后不会出现间隙，保证连接的刚性，立板的安装面和底座安装面的垂直度控制在机械装配的常规公差范围内，保证固定后的功能部件不会出现角度偏差，比如用于安装光电传感器的时候，垂直度偏差过大会导致传感器的检测角度偏移，出现检测误判的问题。这类支架的结构设计没有多余的冗余结构，

　　在保证结构强度的前提下，底座和立板上都做了减重槽设计，既可以降低构件自身的重量，也能减少加工过程中的材料消耗，减重槽的位置都避开了应力集中的区域，不会对整体的结构刚性产生影响。不同材质表面处理的版本，对应的使用环境也有区分，镀锌处理的版本多用于普通干燥的车间环境，具备基础的防锈能力，阳极氧化处理的版本多用于有一定湿度或是有弱腐蚀介质的生产环境，比如喷涂车间、清洗设备周边的安装位置，能提升构件的使用寿命。在设备维护环节，这类支架的标准化设计也能降低备件替换的成本，出现损坏时不需要单独测绘定制，直接选用对应规格的标准件即可完成替换，减少设备的停机维护时间。
