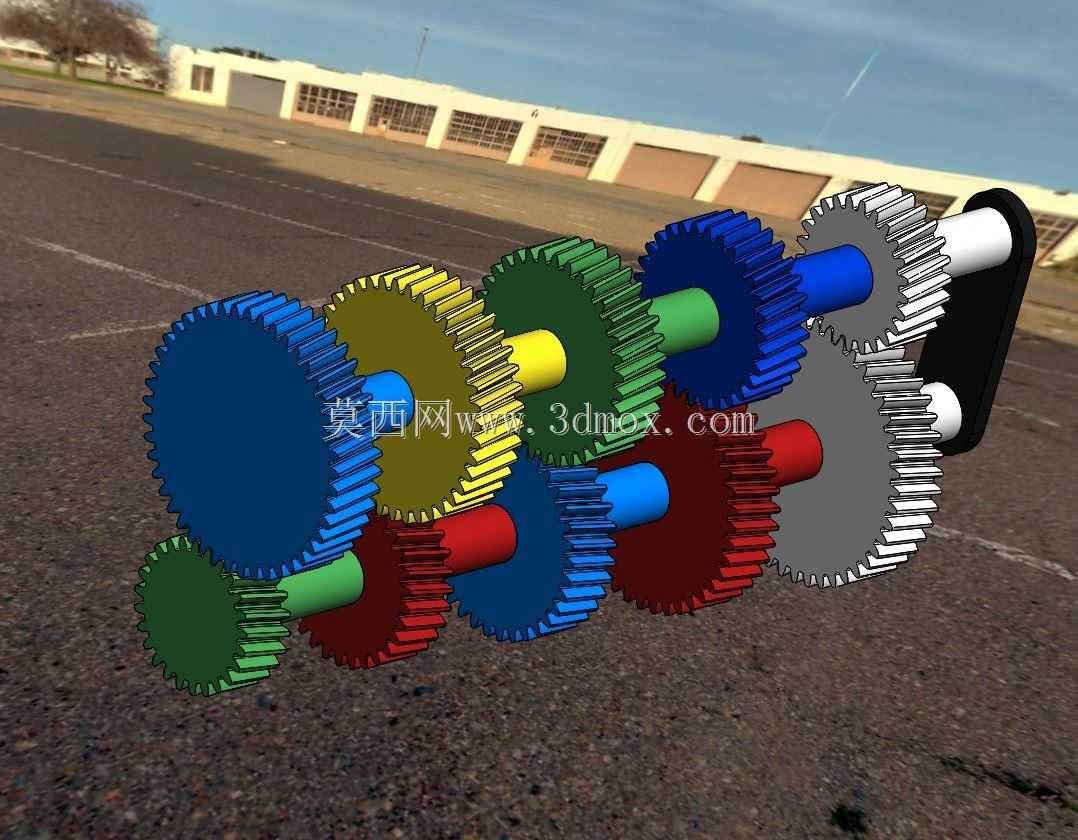

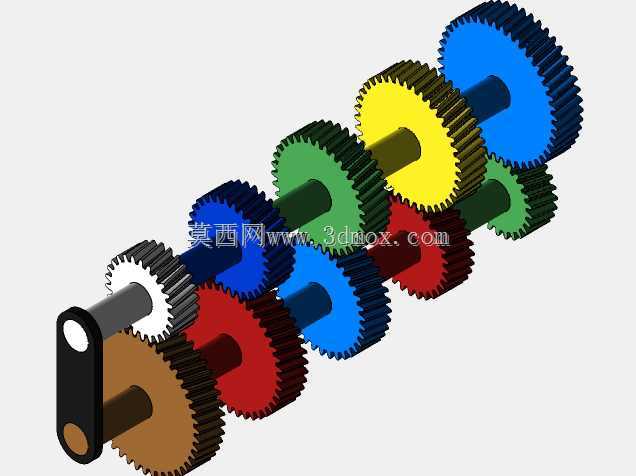

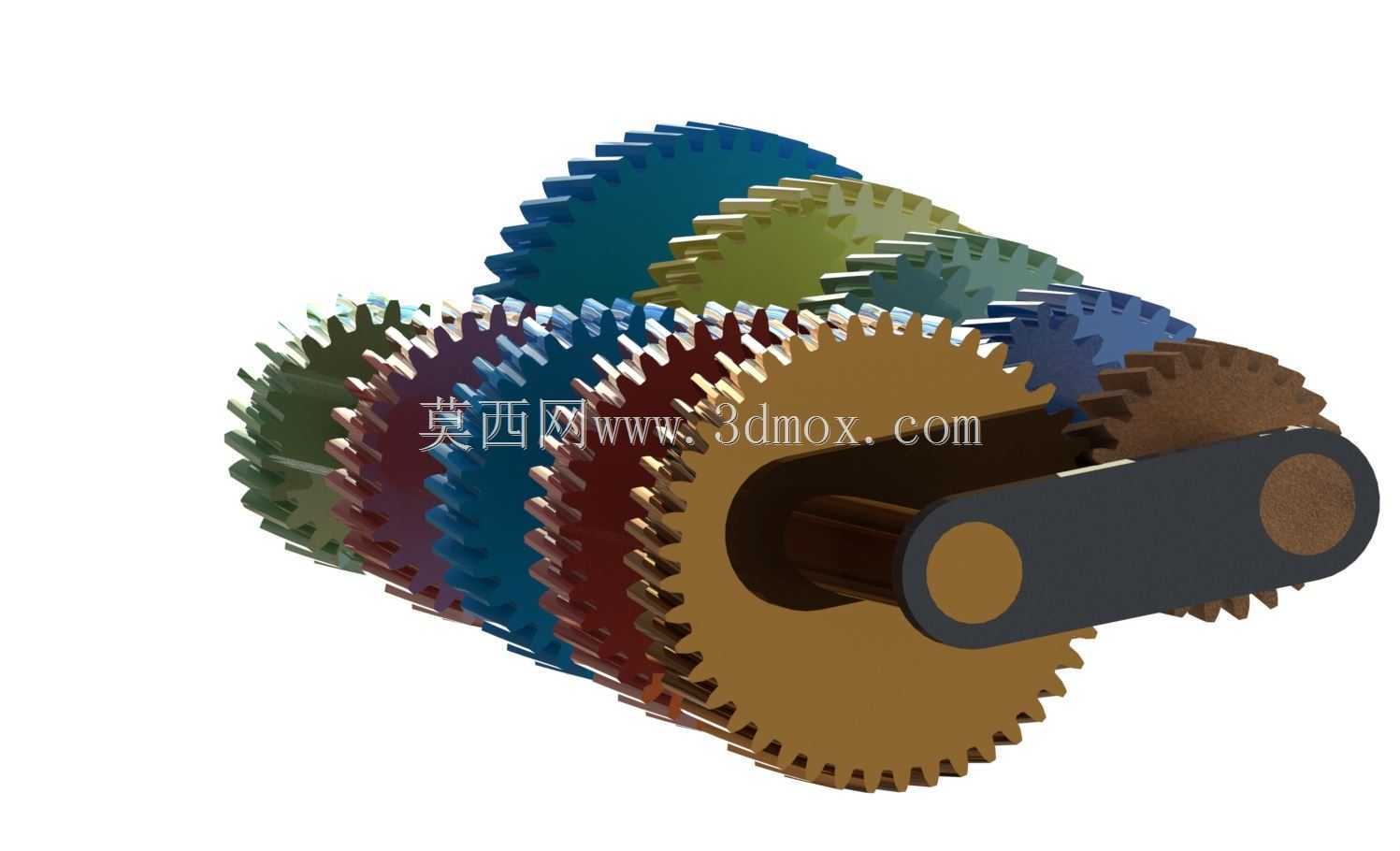

这套斜齿轮组是手动变速器核心传动单元的具象化结构呈现,核心应用场景覆盖乘用车辆、小型工程作业机械的手动变速传动系统,主要承担动力输入轴与输出轴之间的转速、扭矩匹配转换功能,通过不同齿数比的齿轮副啮合切换,实现多档位动力输出,适配不同行驶工况下的动力需求。从实际装车使用的角度来看,这类多排斜齿轮啮合结构相比直齿传动,啮合过程中齿面是逐步接触再逐步脱离,重合度更高,传动过程的冲击、噪声都能得到有效控制,承载能力也更强,很适合乘用车这类对传动平顺性有较高要求的场景。设计这套齿轮结构的时候,首先要考虑的是各档位齿轮的齿数匹配,要保证各档位传动比的级差合理,避免换挡过程中出现转速差过大导致的换挡冲击,
同时还要核算每一对啮合齿轮副的齿面接触强度、齿根弯曲强度,确保在发动机最大扭矩输入工况下,齿面不会出现点蚀、胶合,齿根不会发生断裂失效。结构布局上采用同轴多排齿轮排布的方式,所有齿轮的安装基准都统一在两根平行的传动轴轴线上,各档位齿轮的轴向定位尺寸需要严格控制,既要保证相邻齿轮之间有足够的间隙避免运动干涉,又要尽可能压缩轴向总长度,缩小变速器整体的体积,给整车舱内布置留出更多余量。安装边界方面,齿轮内孔与传动轴的配合采用过渡配合加键连接的方式,保证扭矩传递的可靠性,齿轮端面的同步器结合齿位置需要和换挡机构的拨叉行程匹配,确保换挡时结合套能够顺利滑入对应档位的结合齿圈,不会出现打齿、挂档不到位的问题。齿向参数选择上,

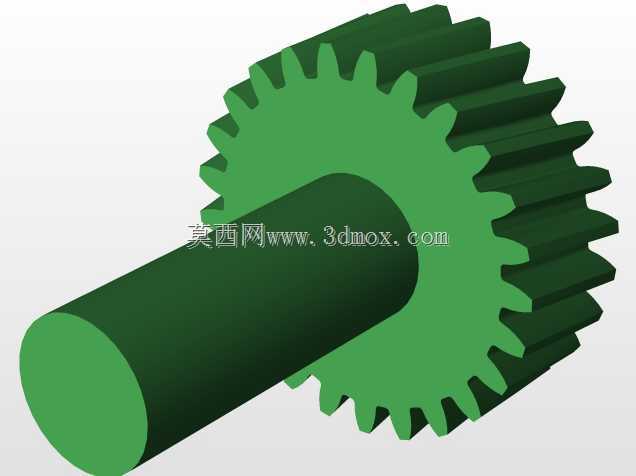

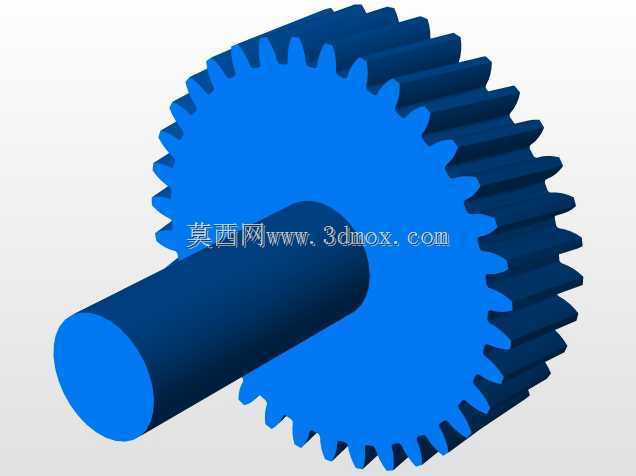

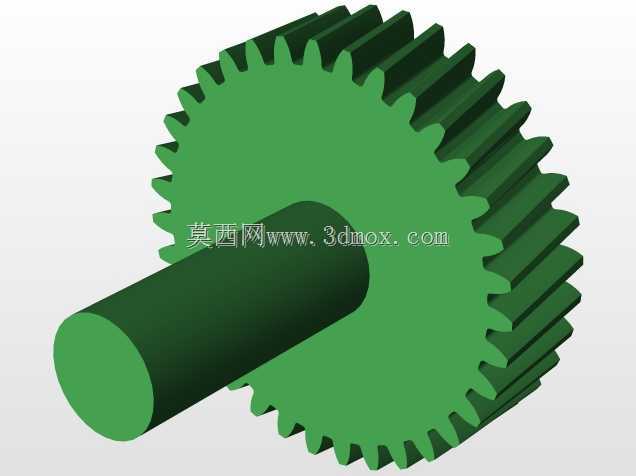

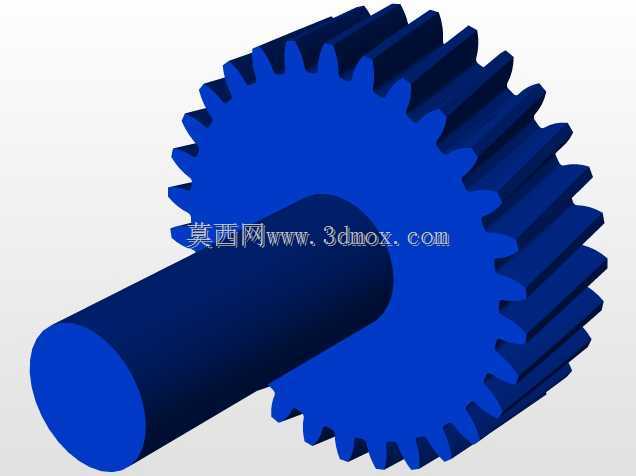

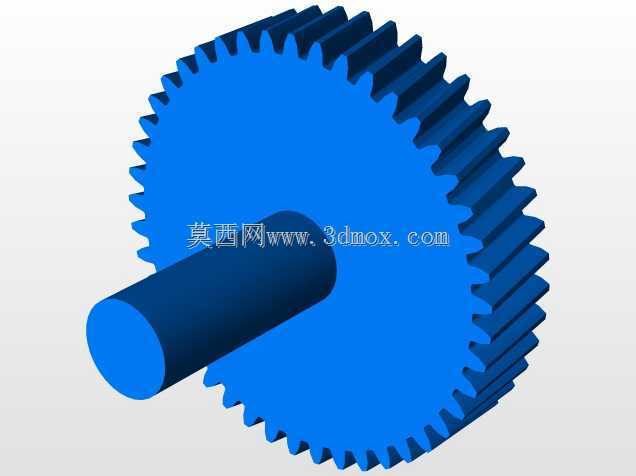

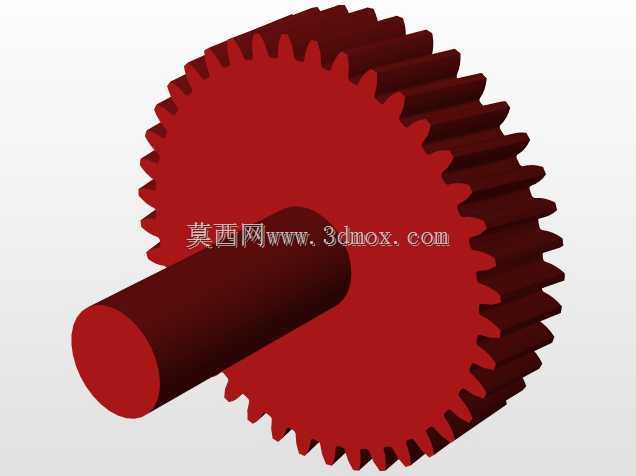

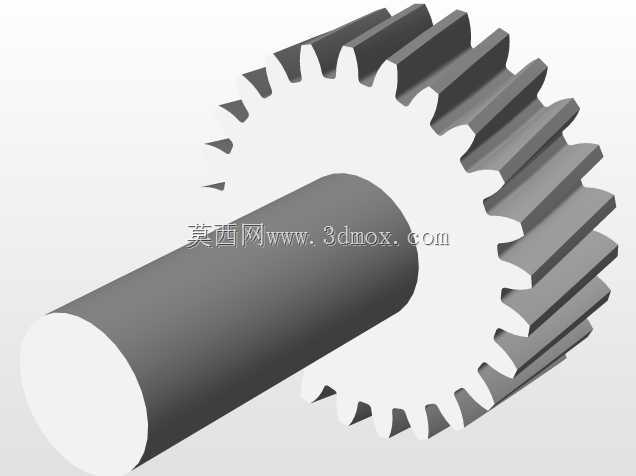

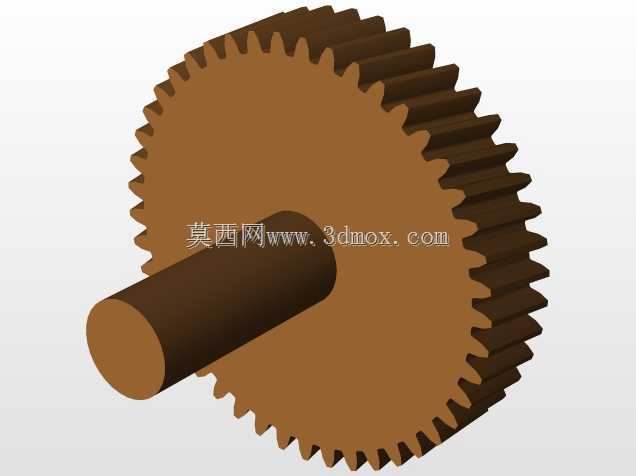

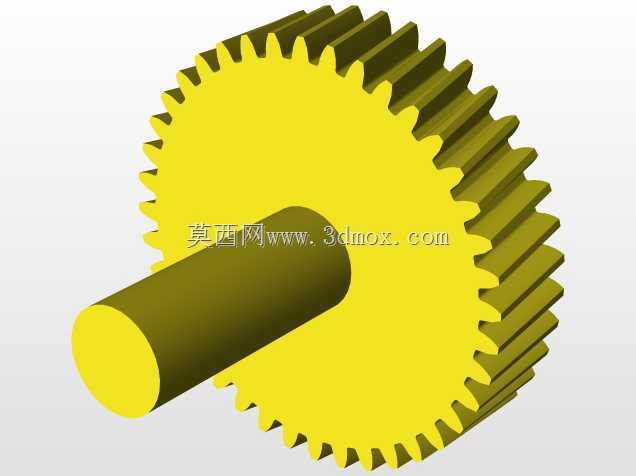

斜齿轮的螺旋角通常控制在15到30度之间,螺旋角过小会失去斜齿传动平顺的优势,过大则会导致轴向力过大,增加轴承受力负荷,缩短轴承使用寿命,同时配对啮合的两个齿轮螺旋角大小相等、方向相反,保证啮合时轴线平行。每一片齿轮的齿形都经过渐开线修形处理,补偿加工误差、安装误差以及受载后的弹性变形带来的啮合偏差,让齿面载荷分布更均匀,降低传动过程中的振动噪声。这套结构在建模过程中,通过方程式驱动的方式生成渐开线齿廓,能够精准控制齿形参数,保证每一个齿的轮廓精度,避免手动绘制齿形带来的误差,后续做运动仿真的时候,可以直观看到不同档位切换时的齿轮啮合状态,检查是否存在齿间干涉、传动卡滞的问题。实际装配的时候,各齿轮之间的垫片厚度需要经过选配,
保证齿轮的轴向窜动量在设计允许的范围内,窜动量过大会导致传动过程中齿轮窜动异响,窜动量过小则会导致齿轮受热膨胀后出现卡滞,甚至烧蚀齿面。齿轮的润滑方式采用飞溅润滑,变速器壳体内注入规定量的齿轮油,齿轮转动时带起的油液会附着在齿面、轴承以及同步器表面,形成油膜减少摩擦磨损,同时带走传动过程中产生的热量,保证传动机构在合适的温度区间工作。从动力传递路径来看,不同档位下动力会通过对应啮合的齿轮副传递,空挡状态下所有齿轮随轴空转,不传递动力,换挡时通过同步器将对应档位的齿轮与输出轴锁止,动力就会经过该齿轮副传递到输出轴,再传递到差速器最终驱动车轮。这套齿轮组的建模还原了实际变速器内部齿轮排布的真实状态,齿形参数、轴向间距、啮合位置都按照实际传动要求设置,既可以作为手动变速器结构学习的参考模型,也可以用于传动原理演示、结构受力仿真分析的基础模型,帮助设计人员快速理解多档斜齿轮传动的布局逻辑,在后续开发同类型变速结构时,可以直接参考其排布方式、参数设置逻辑,减少前期方案设计的重复工作量。
- 上一篇:差速式锥柱组合齿轮传动结构
- 下一篇:参数化斜齿圆柱齿轮传动结构
- 全部评论(0)
- 模板大小: 13.09 MB
- 售价:5金币
- 下载次数: 126
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,Renderin
- 软件分类: 齿轮
