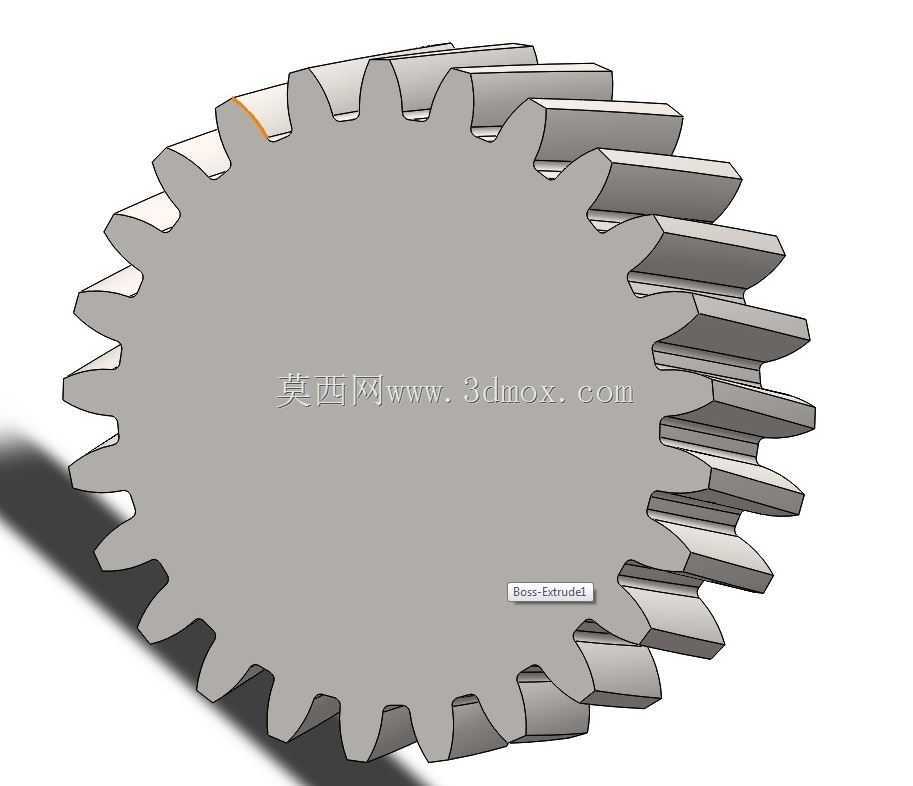

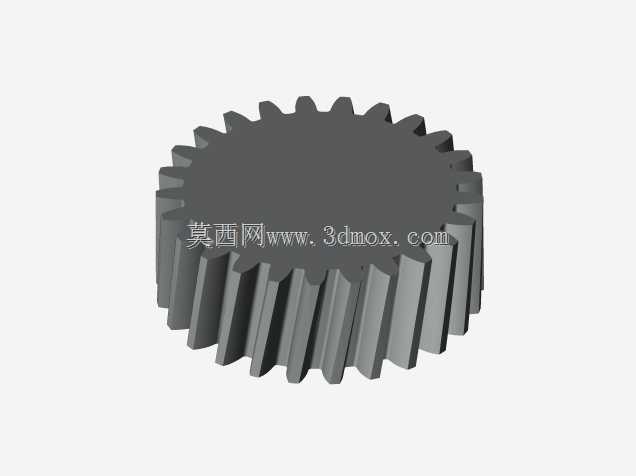

参数化斜齿圆柱齿轮传动结构

　　斜齿圆柱齿轮是机械传动系统中应用极为广泛的核心传动部件，相较于直齿圆柱齿轮，其轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入与退出啮合状态，传动平稳性更优，冲击、振动与噪声水平显著降低，能够适配更高转速、更大载荷的传动工况，在各类需要平稳动力传递的设备中都承担着关键作用。从实际应用场景来看，这类斜齿轮常出现在机床主轴传动箱、汽车变速器、工业减速机、输送设备驱动单元、纺织机械传动系统等场景中，既可以用于平行轴之间的动力与运动传递，也能通过参数调整适配不同中心距的传动布局，满足不同传动比的设计需求。在功能特性层面，斜齿轮的重合度远大于同参数直齿轮，多对轮齿同时参与啮合的状态让单齿承受的载荷被有效分摊，不仅提升了整体承载能力，

　　也让轮齿的磨损更均匀，有效延长了传动部件的使用寿命；同时斜齿啮合过程中不会出现直齿轮传动常见的啮合冲击问题，高速运转工况下的传动精度保持性更好，适合对传动平稳性有较高要求的精密传动场合。设计这类参数化斜齿轮时，核心需要围绕螺旋角、法向模数、齿数、压力角、齿宽这些核心参数展开，螺旋角是斜齿轮区别于直齿轮的核心参数，螺旋角选取过大会导致轴向力激增，对支撑轴承的轴向承载能力提出更高要求，螺旋角过小则无法发挥斜齿轮传动平稳的优势，常规工业应用中螺旋角多选取8°-20°区间，可根据实际载荷、转速、安装空间灵活调整。建模过程中需要严格遵循齿廓啮合基本定律，基于渐开线生成逻辑构建轮齿齿面，通过螺旋线引导轮齿的扫掠成型，保证齿形精度符合啮合要求，

　　避免出现根切、齿厚偏差过大等影响传动精度的问题。从安装边界与尺寸适配角度来看，这类斜齿轮的安装需要匹配对应轴径的轴孔，设计时要根据传递扭矩大小核算轴孔配合公差，普通传动场景多选用过渡配合保证同轴度，重载场景可增加键槽结构实现周向固定，避免运转过程中出现齿轮与轴的相对滑动；齿宽的选取需要匹配啮合齿轮的齿宽参数，通常小齿轮齿宽会比大齿轮宽5-10mm，避免安装错位导致啮合接触面积不足；齿轮的外径、轮毂长度、辐板结构都需要根据安装空间的限制做适配调整，在保证轮齿强度、轮毂支撑强度的前提下尽可能降低整体重量，减少高速运转时的转动惯量，提升传动响应速度。实际选型应用时，还需要考虑润滑条件对齿轮寿命的影响，

　　闭式传动场景可搭配润滑油实现轮齿的润滑与散热，开式传动场景则需要考虑防尘结构设计，避免硬质颗粒进入啮合面加剧齿面磨损；同时要核算轴向力的大小，配对选用能够承受对应轴向载荷的轴承，必要时可采用人字齿轮结构抵消轴向力，但人字齿轮的加工与安装难度更高，成本也相对更高，多用于重载低速的大型传动设备中。在结构细节处理上，轮齿两端需要做倒角处理，避免安装过程中轮齿边缘磕碰损伤，同时也能减少啮合起始阶段的边缘接触应力；轮毂与辐板的过渡位置需要做圆角处理，减少应力集中，避免交变载荷作用下出现疲劳裂纹；如果是用于高速传动场景，还需要对齿轮做动平衡校正，减少运转过程中的振动，提升整体传动系统的稳定性。
