可调节张力臂多轮组合滑轮传动结构

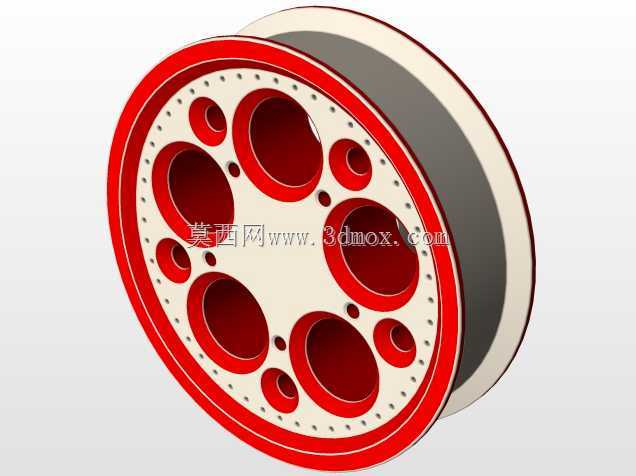

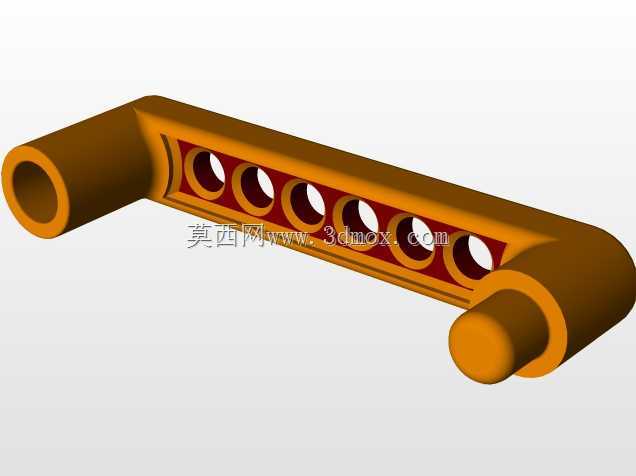

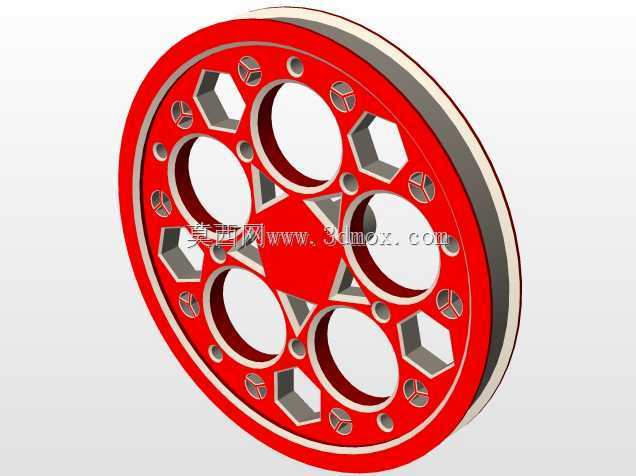

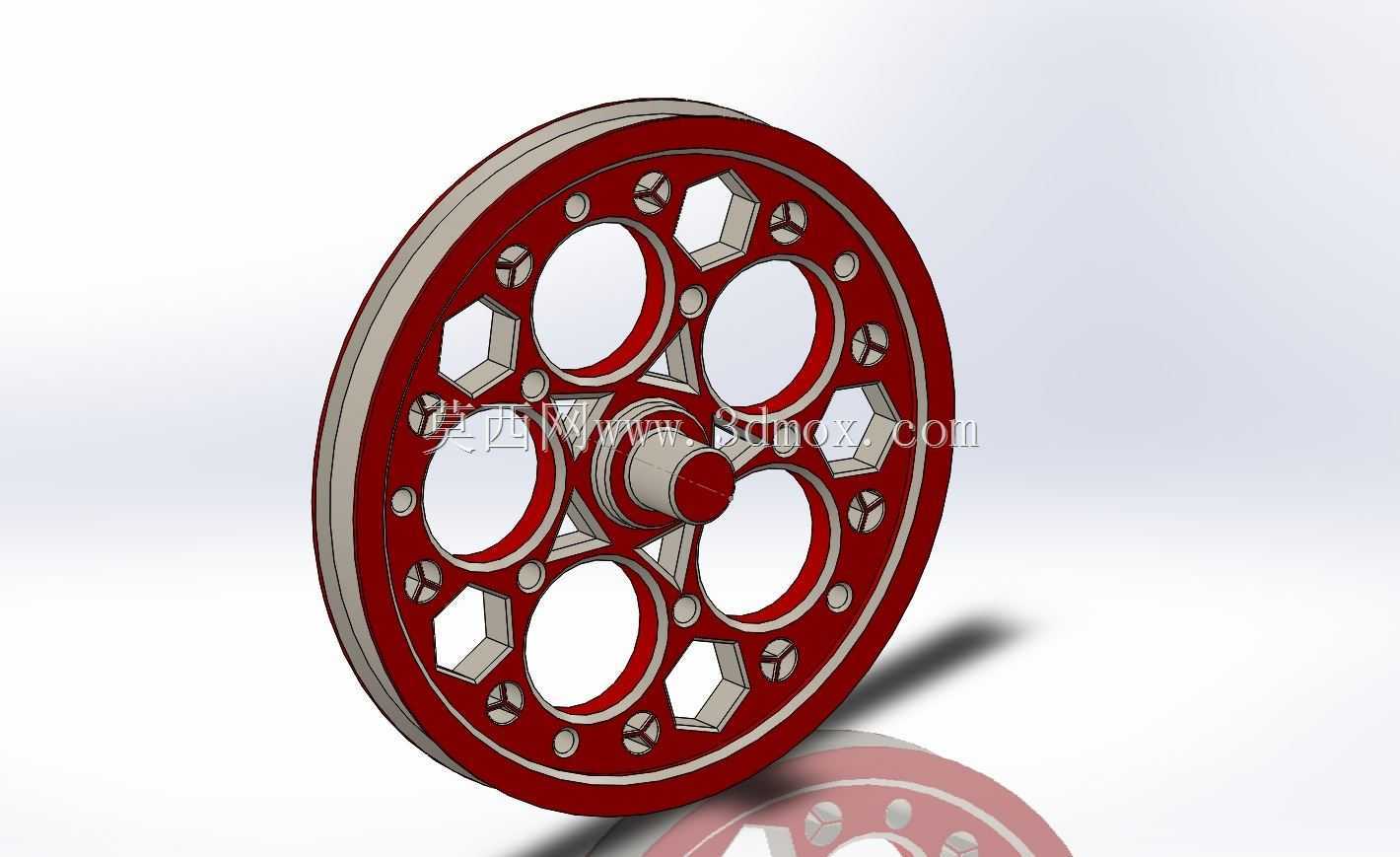

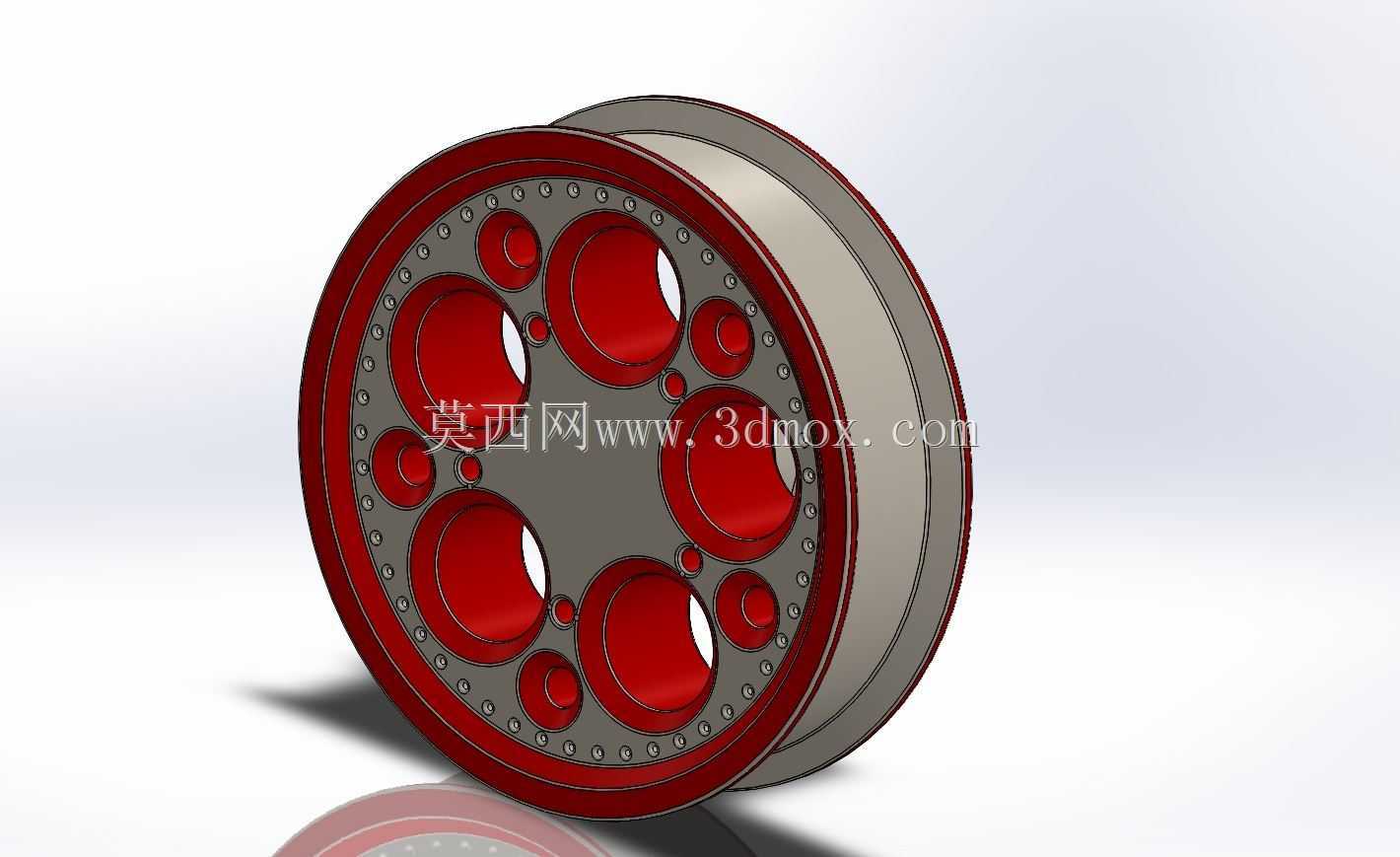

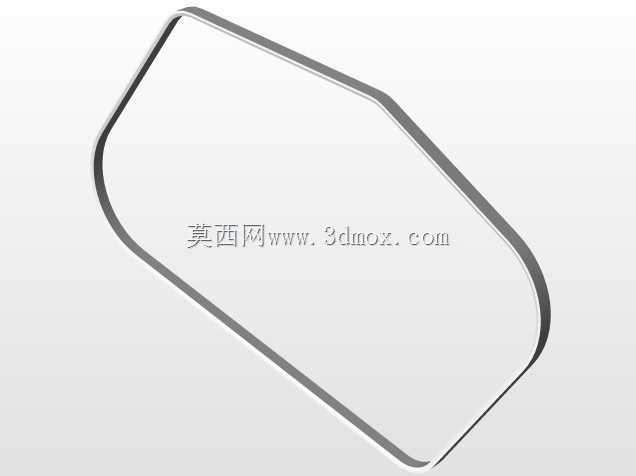

　　这套多轮组合滑轮结构，核心围绕张力动态可调的设计逻辑搭建，区别于常规固定轴距的定滑轮组，在框架内设置了可活动的张力臂结构，当传动带运行张力出现波动时，张力臂可随受力变化产生小幅位移，自动调整各滑轮的相对位置，维持传动带的张紧度稳定，避免传动过程中出现打滑、跳带的问题。从实际应用场景来看，这类结构可适配轻载输送设备、小型实验传动台、教具演示装置等多种需要柔性传动的场合，相比固定轴距的滑轮组，它对传动带的长度公差容忍度更高，安装时不需要反复校准轴距来匹配带长，后期维护更换传动带时也不需要拆解整体框架，只需要扳动张力臂即可完成带体拆装，大幅降低现场维护的操作难度。结构上采用了镂空式辐条的滑轮设计，轮体边缘做了适配圆带或者平带的限位槽，

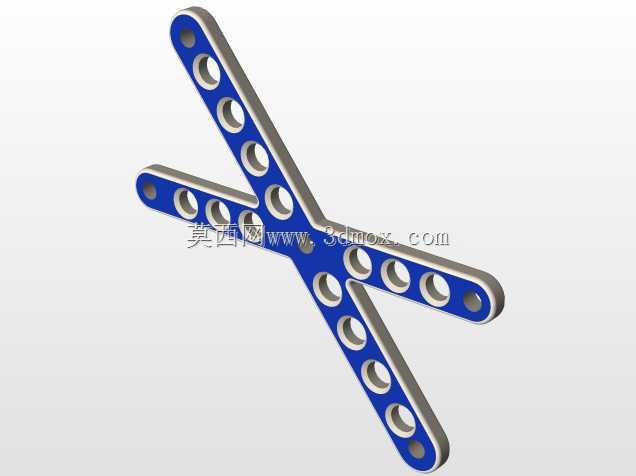

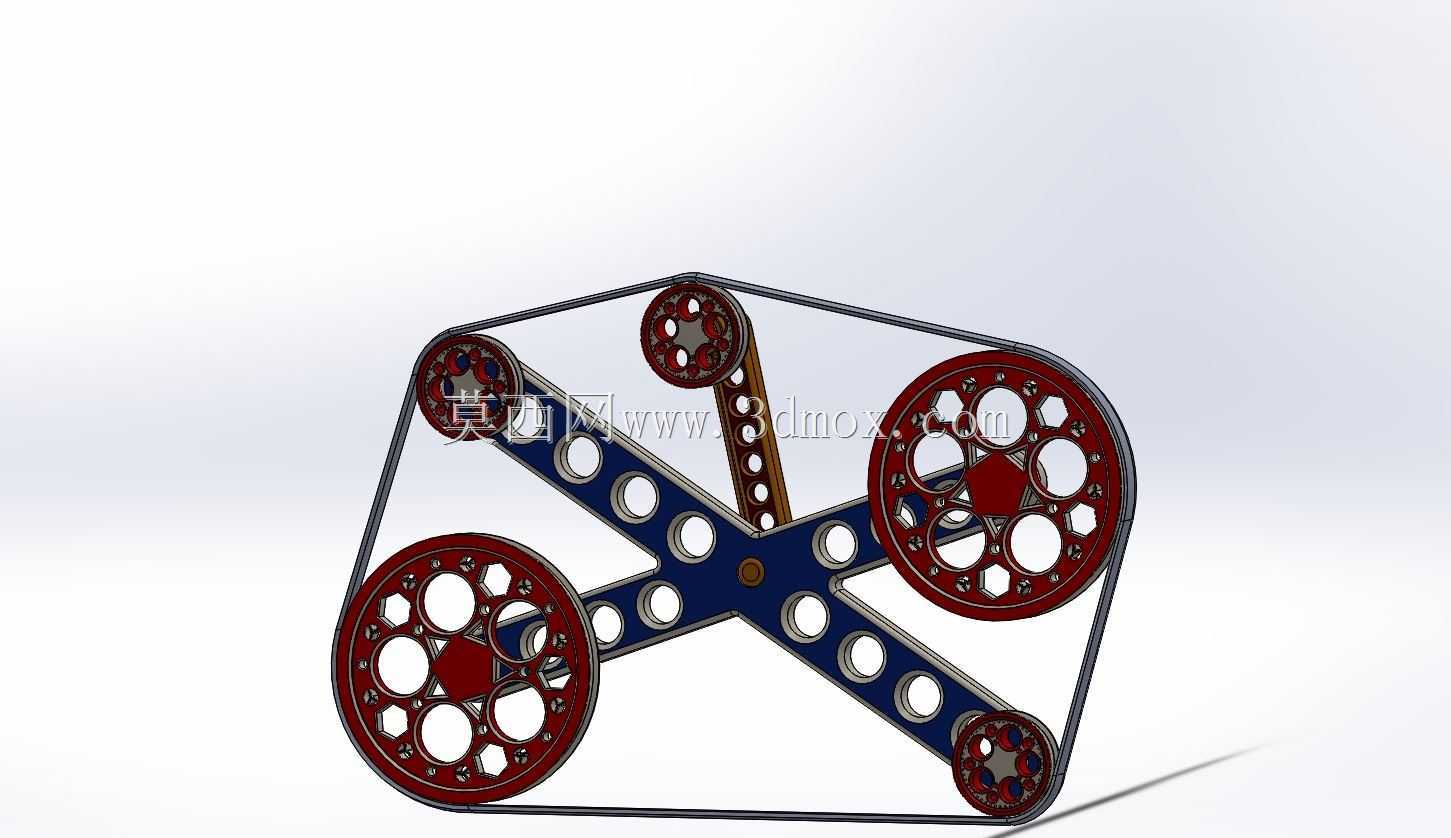

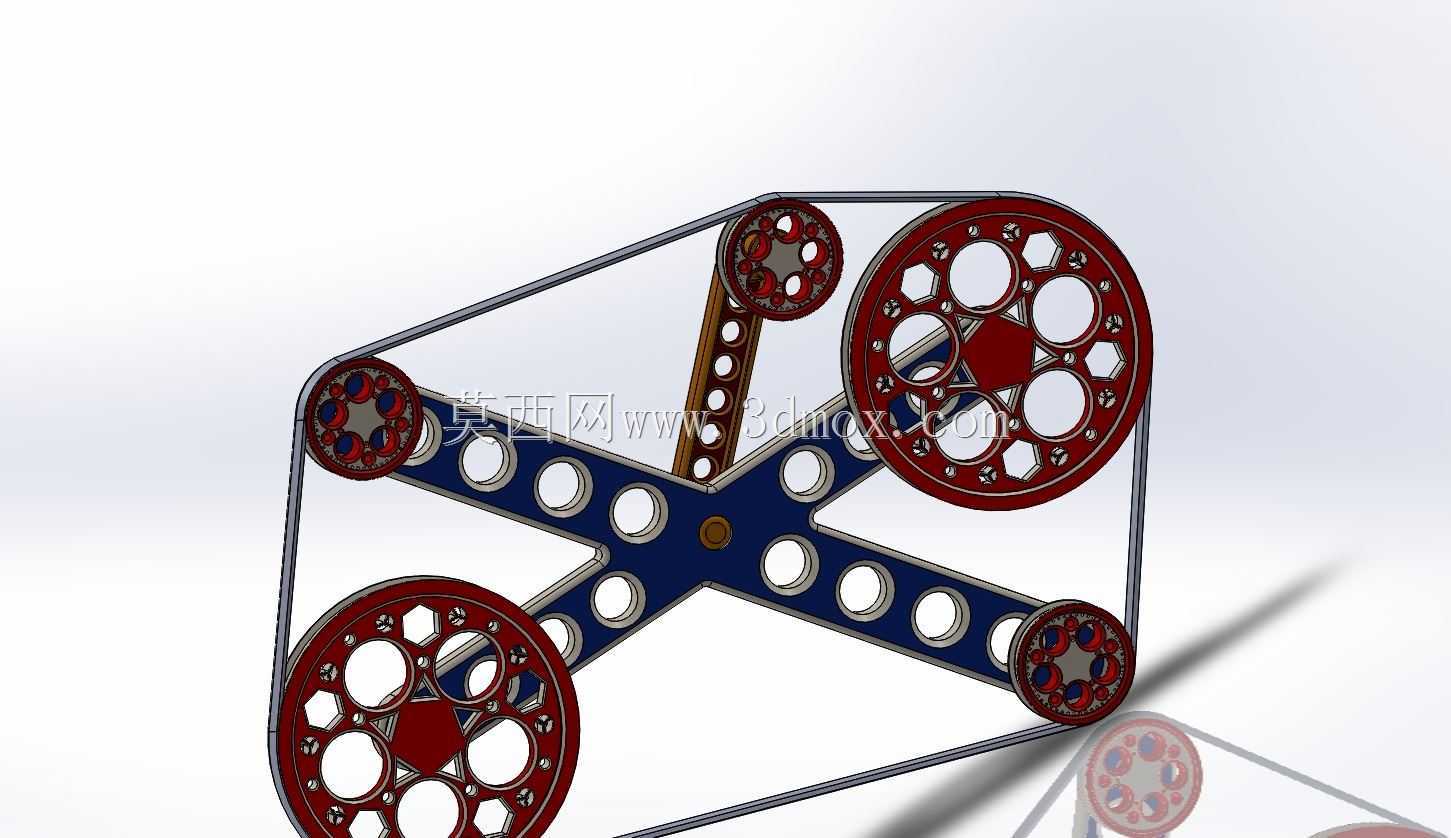

　　轮面的镂空结构一方面可以降低整体转动惯量，让滑轮在启停阶段的响应更灵敏，减少传动滞后，另一方面也能减少轮体自身重量，降低支撑轴的径向载荷，延长支撑部位的使用寿命。整体框架采用镂空型材拼接而成，框架上的长圆孔设计既可以作为张力臂的滑移导向槽，也能根据实际安装需求调整固定滑轮的安装位置，适配不同传动比的布局需求，安装边界上，整体结构的外接矩形轮廓可根据实际使用场景调整型材长度，各滑轮的支撑轴采用统一直径的标准件，轴端通过紧固件固定在框架型材上，不需要额外焊接，拆装调整都很方便。设计过程中优先考虑了受力的均衡性，四个角部的定滑轮与张力臂上的两个动滑轮形成对称布局，传动带绕行后各段的受力夹角经过优化，避免单侧受力过大导致框架变形，

　　张力臂的铰接点设置在框架的几何中心附近，不管张力臂往哪个方向摆动，各段传动带的包角都能维持在合理区间，保证传动效率不会因为张力调整出现大幅波动。轮体与支撑轴之间预留了标准轴承的安装位，可根据载荷等级选配不同精度的深沟球轴承，空载运行时的转动阻力极小，适合长期连续运转的工况。框架的型材连接部位采用直角紧固件固定，连接强度足够承受传动过程中的交变载荷，不会因为长期运行出现连接松动的问题。在实际选型适配时，可根据传递功率的大小调整滑轮的直径与型材的壁厚，小载荷场景下可采用轻质铝合金型材搭配塑料滑轮，进一步降低整体重量，需要传递较大扭矩的场景则可更换钢制滑轮与钢制型材，提升结构的刚性与承载能力。这套结构的张力自适应特性，还能抵消传动带长期使用后出现的蠕变伸长，不需要人工定期调整张紧度，大幅降低设备的日常维护频次，在一些不方便频繁人工巡检的自动化设备内部，这种自张紧的滑轮组结构能有效提升设备的无故障运行时间。
