模块化拼接式多向互联挠性连接结构

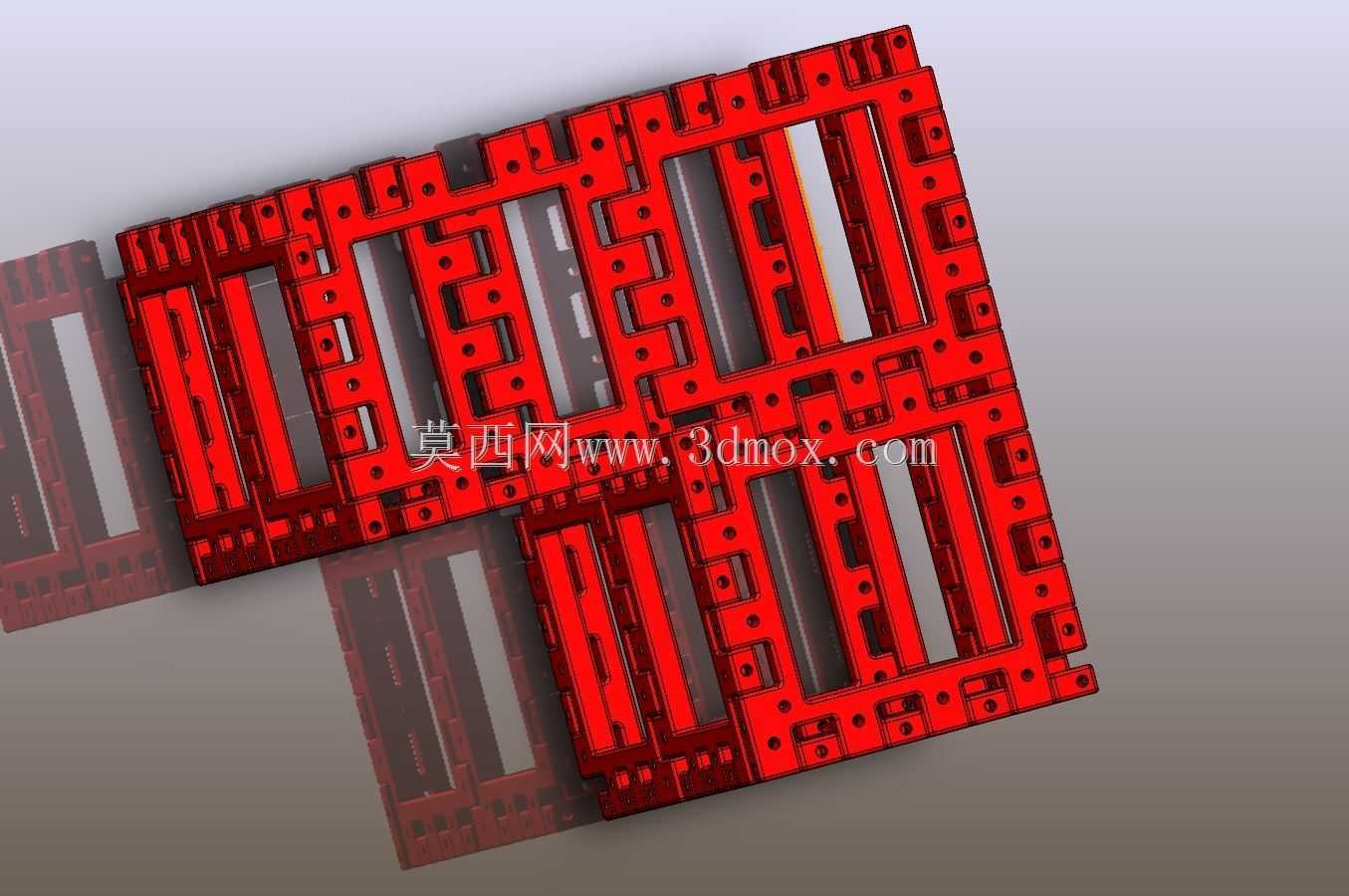

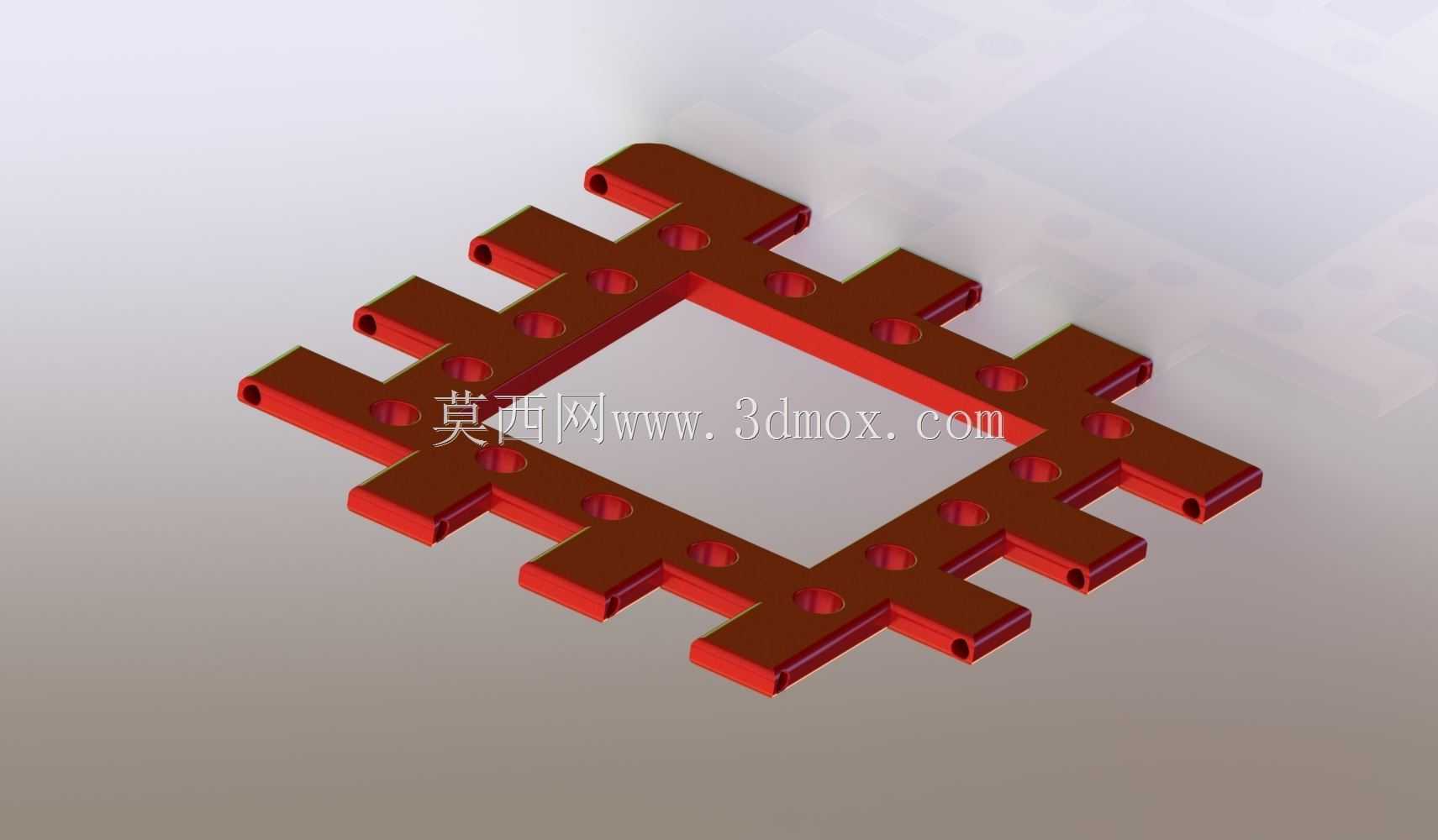

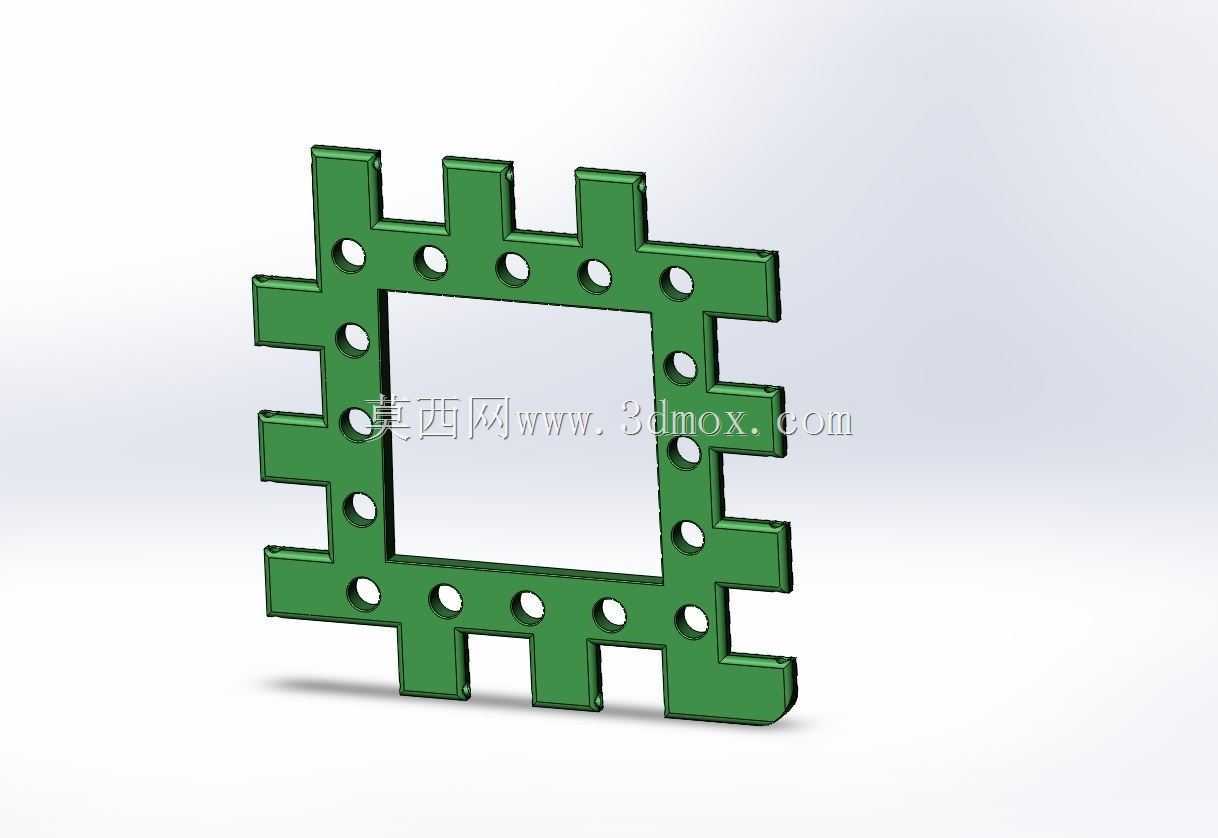

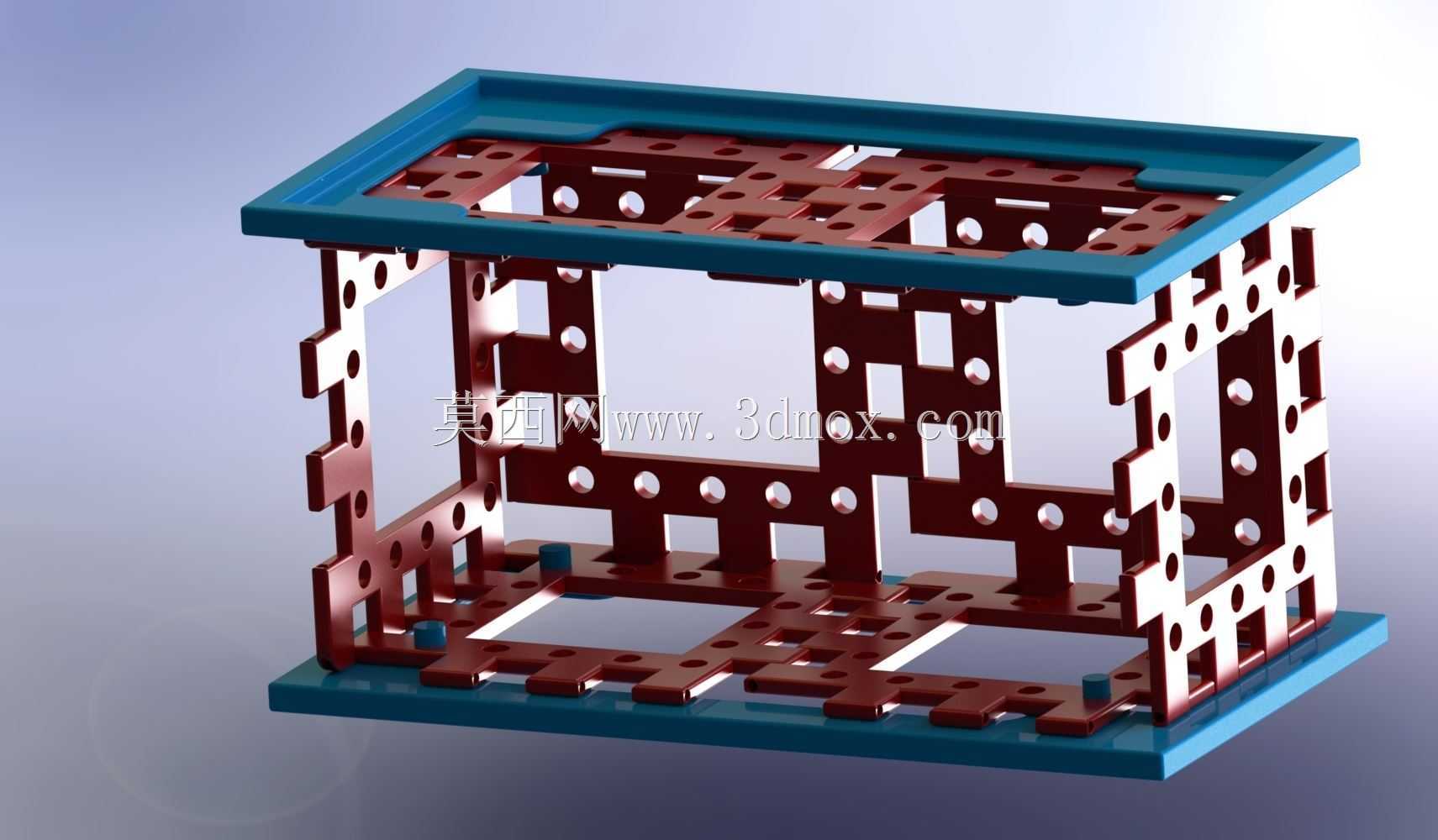

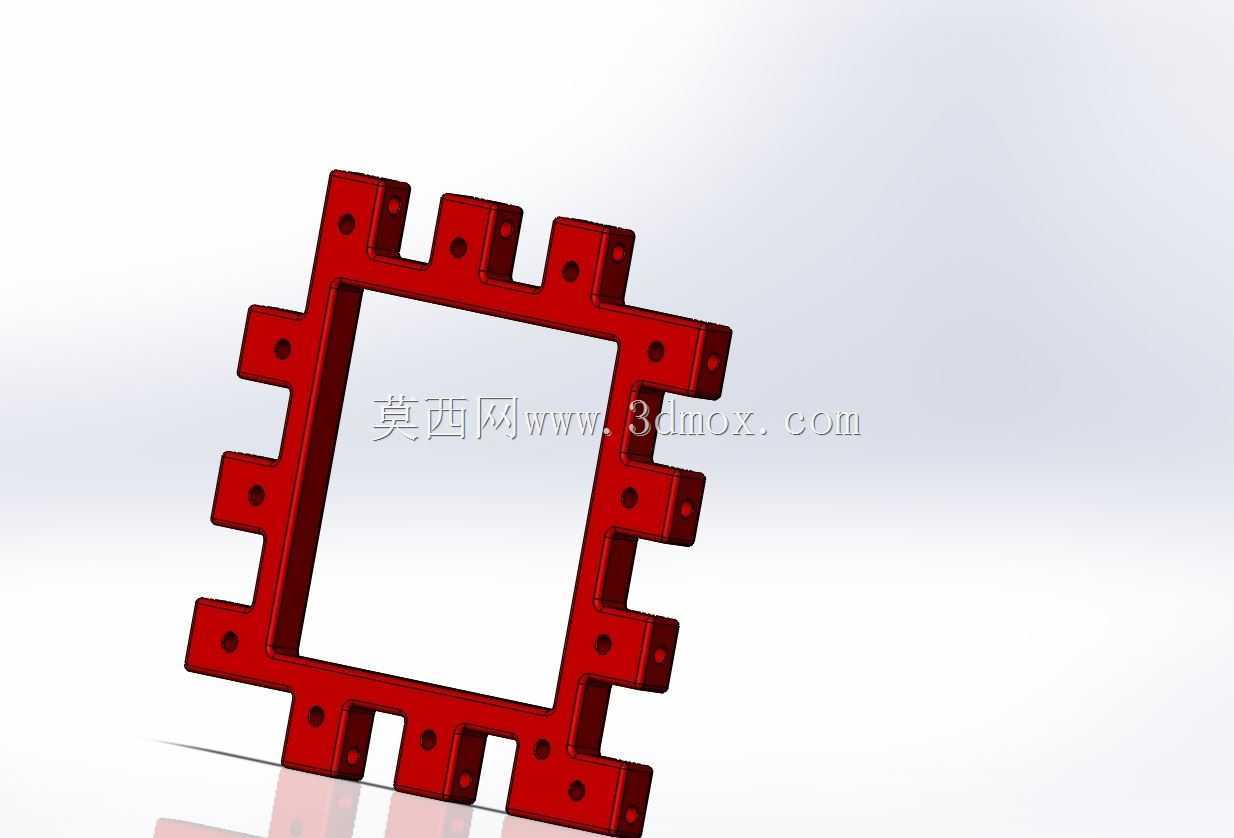

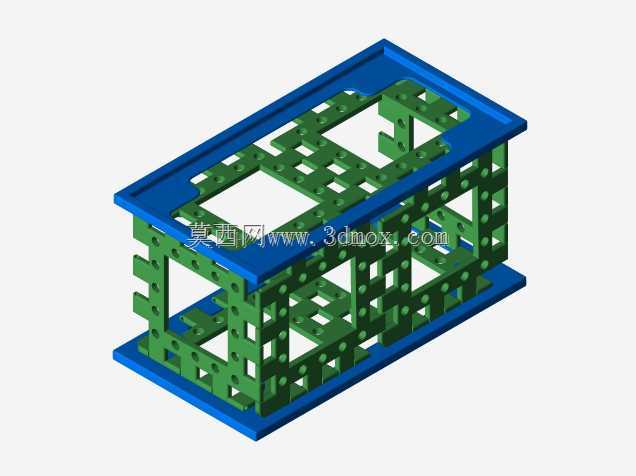

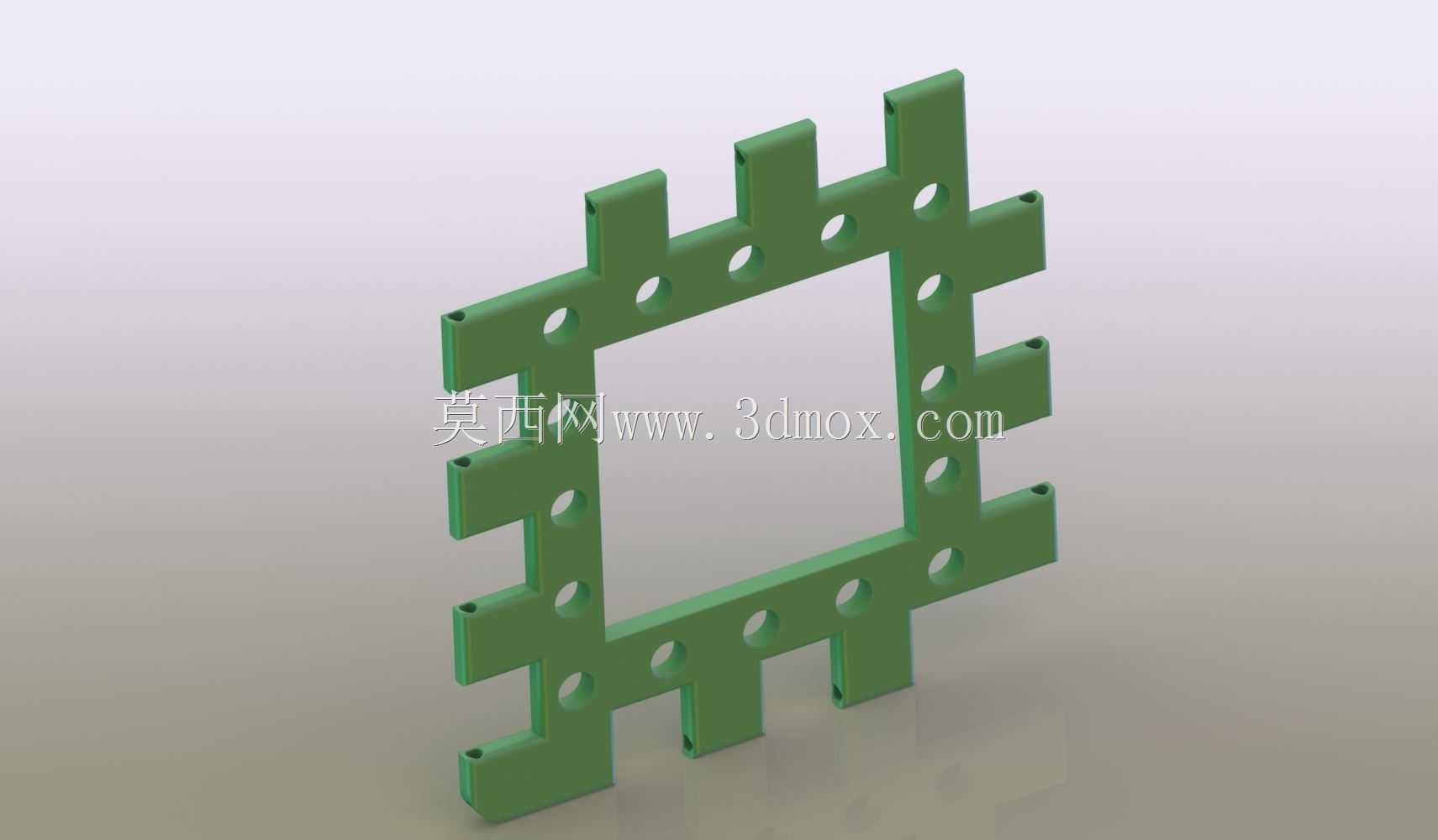

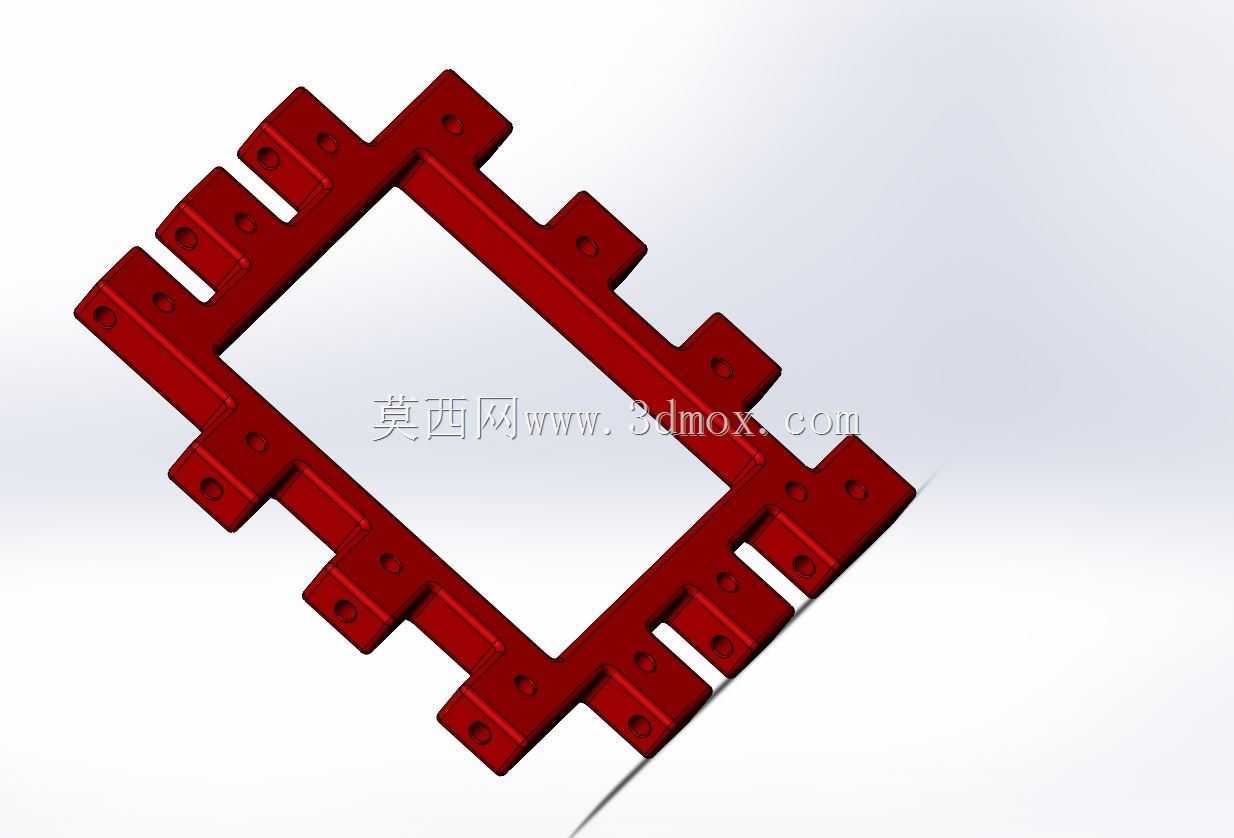

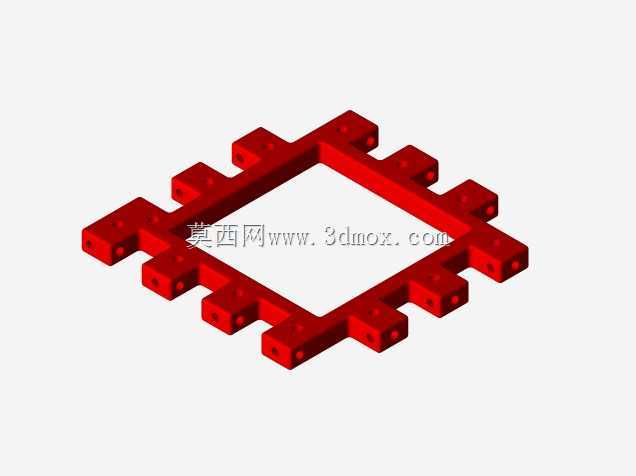

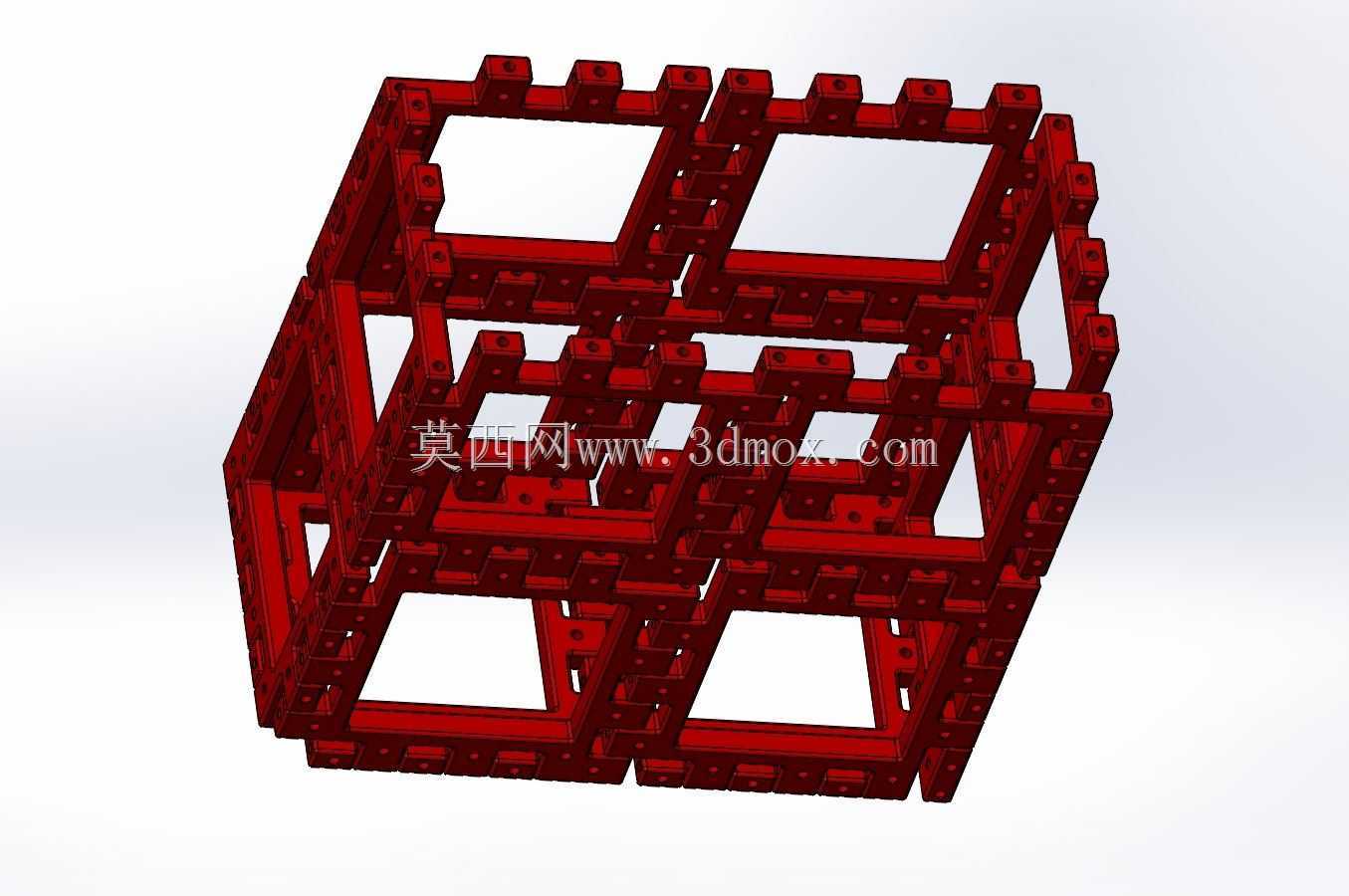

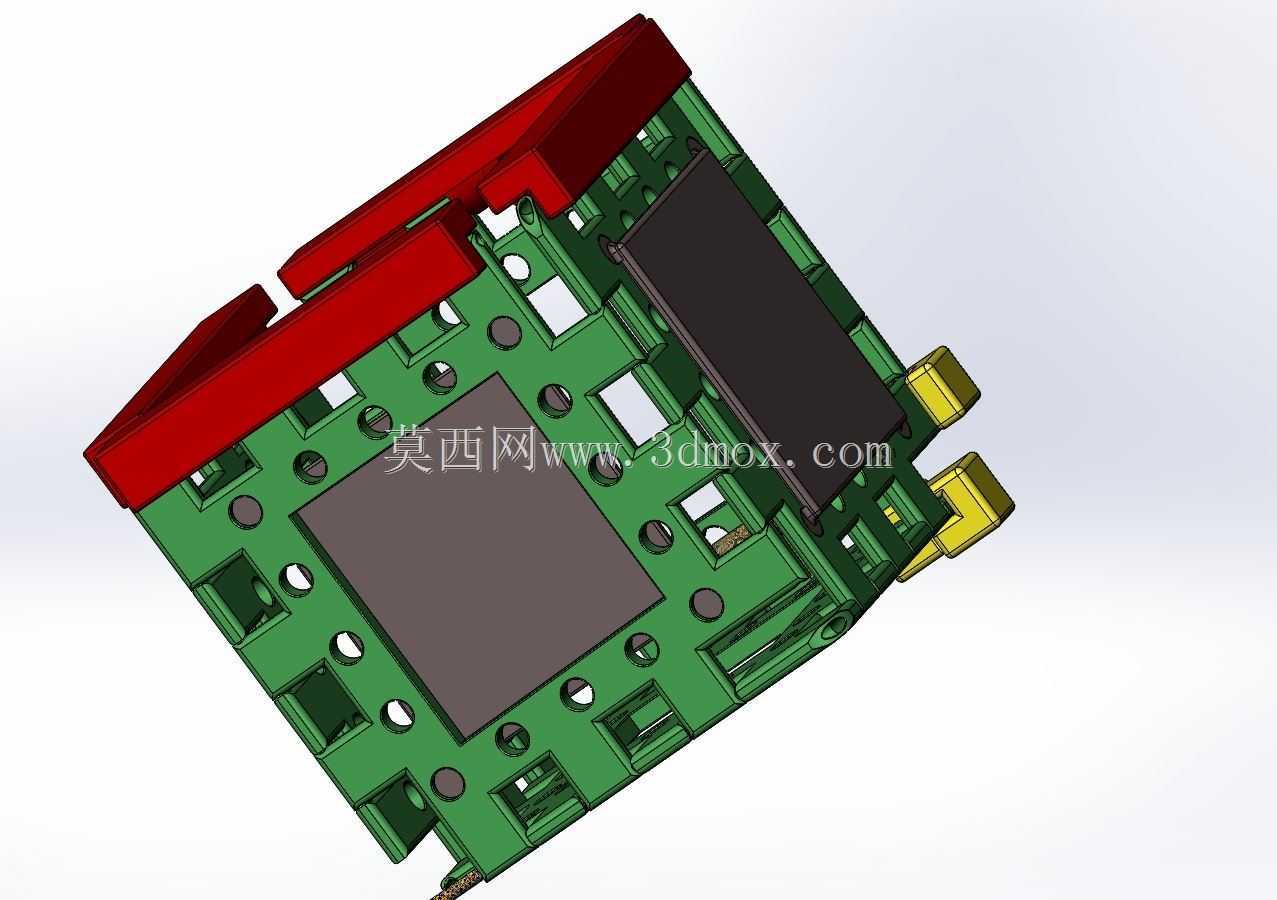

　　这类模块化挠性互联结构最早的落地场景集中在立方卫星的星体扩展搭建领域，在微小卫星快速集成的作业流程里，传统整板式机架需要针对每款载荷单独做安装位铣削，不仅加工周期长，单批次定制的机架适配性极差，载荷调整就需要重新加工整块结构板，时间与物料成本都难以适配立方卫星快速迭代、快速发射的需求。这套拼接式结构采用统一的孔位阵列设计，所有单元模块的连接孔位完全通用，不需要针对不同载荷做定制化的安装面加工，现场作业时只需要根据载荷的尺寸、安装点位需求，灵活调整模块的拼接走向，就能快速搭出适配的安装框架。

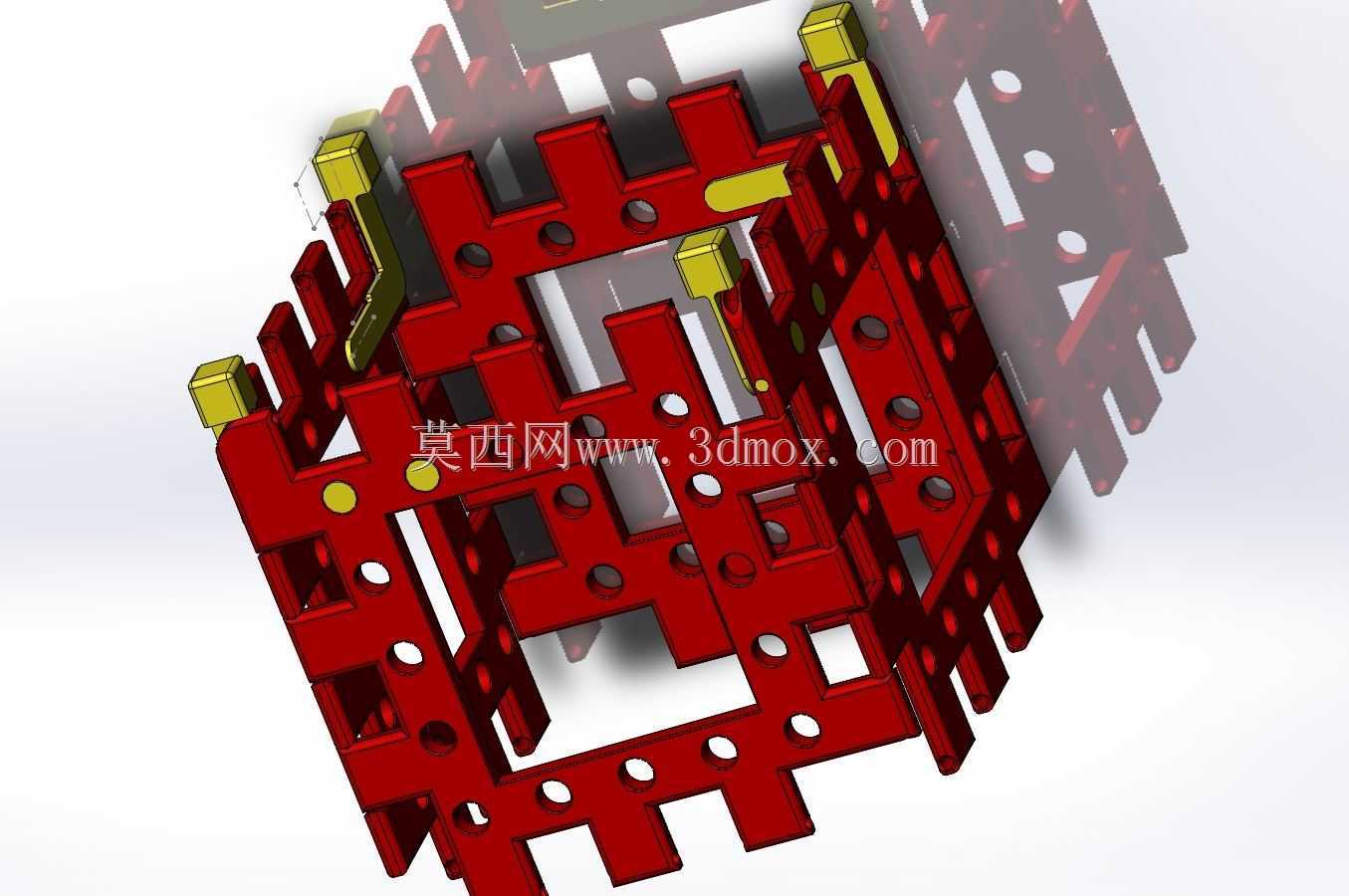

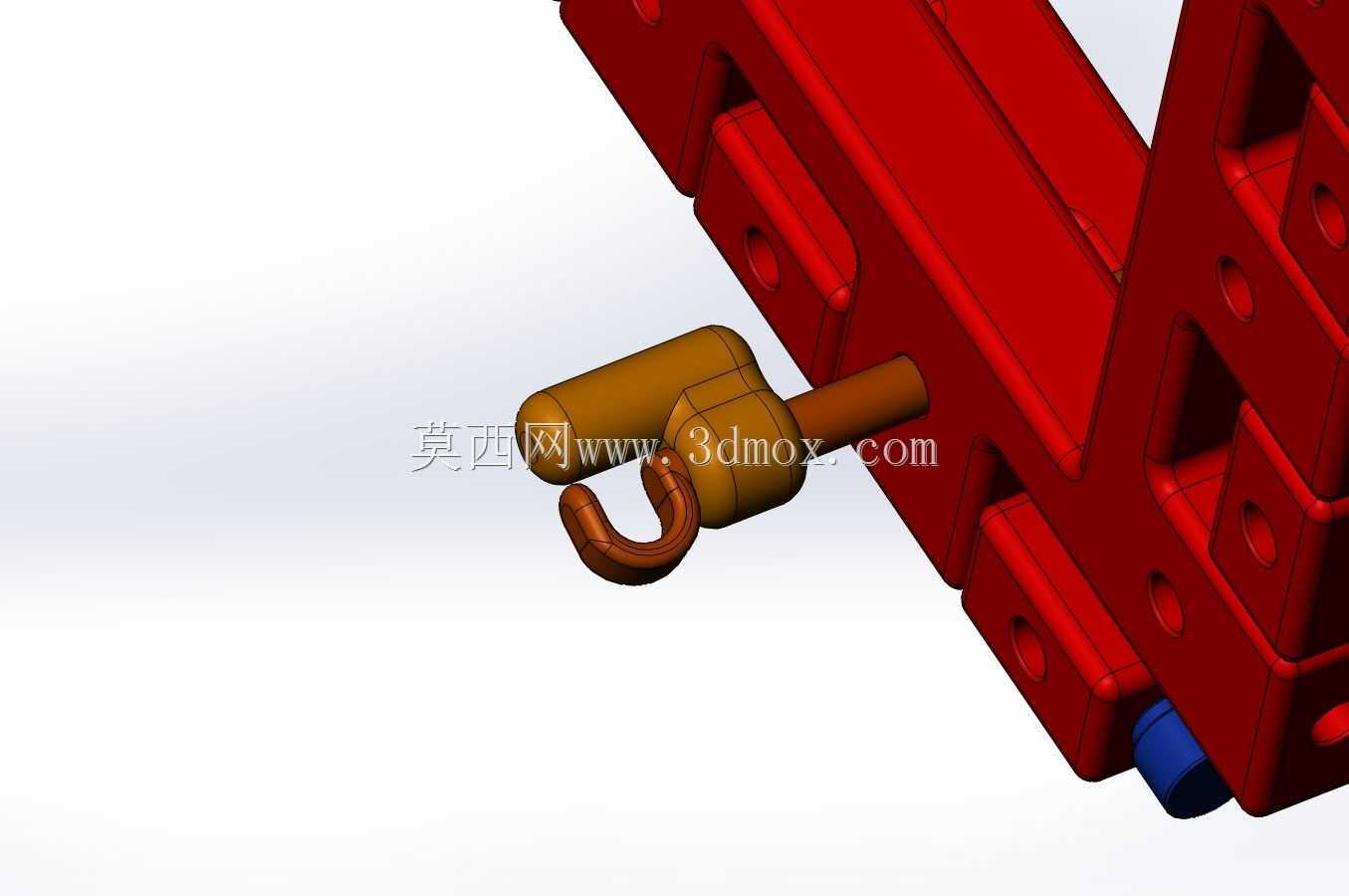

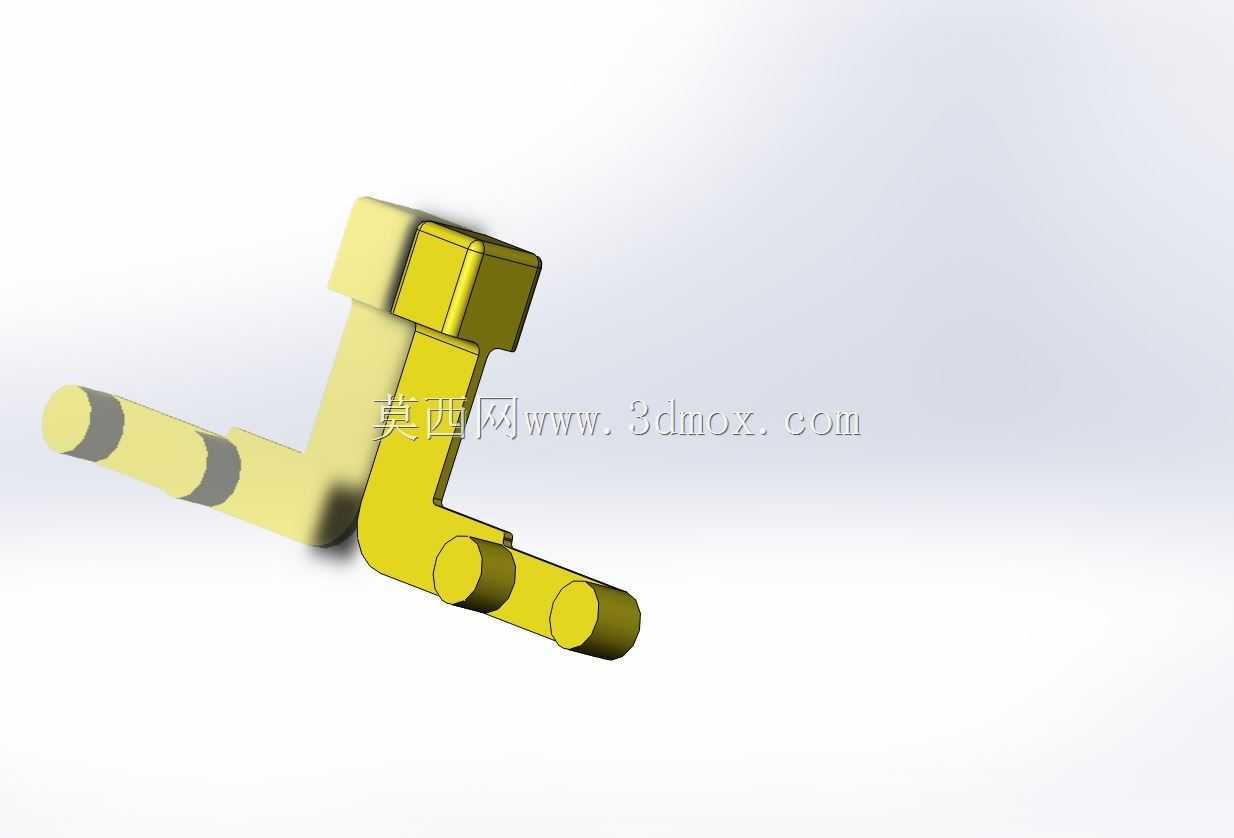

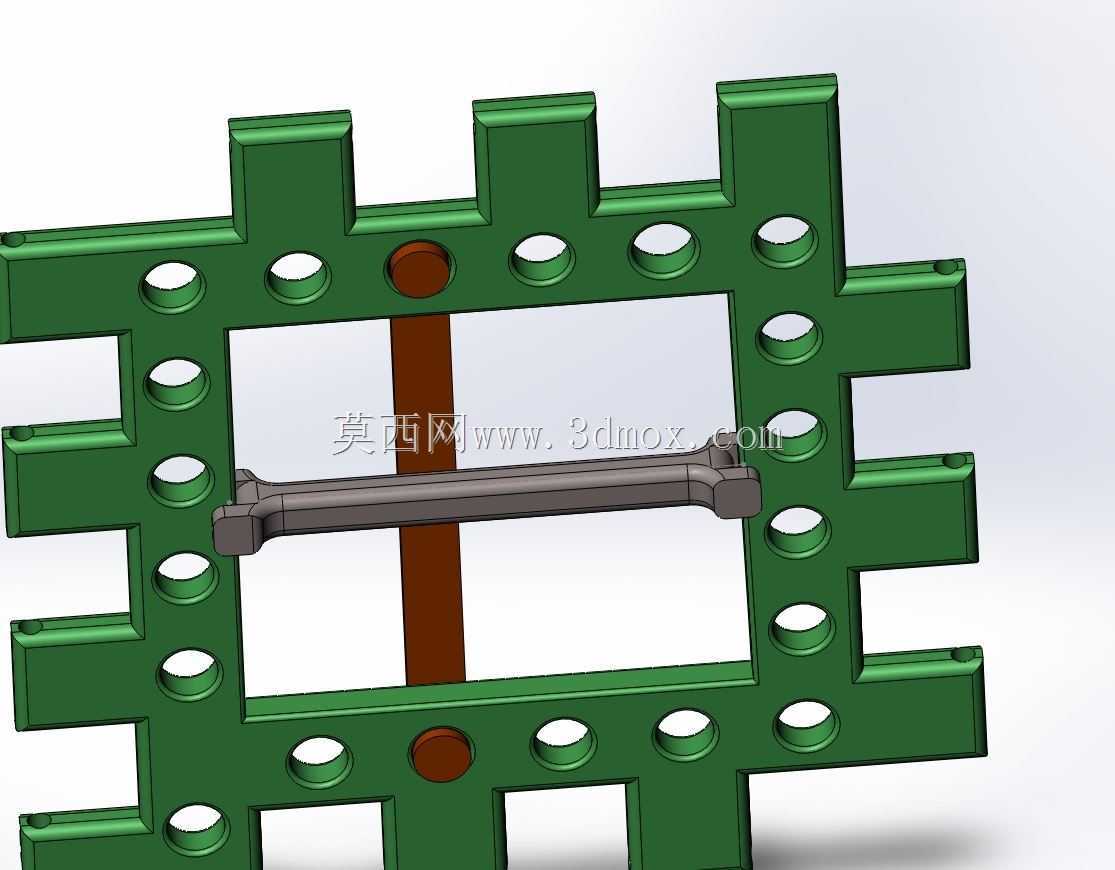

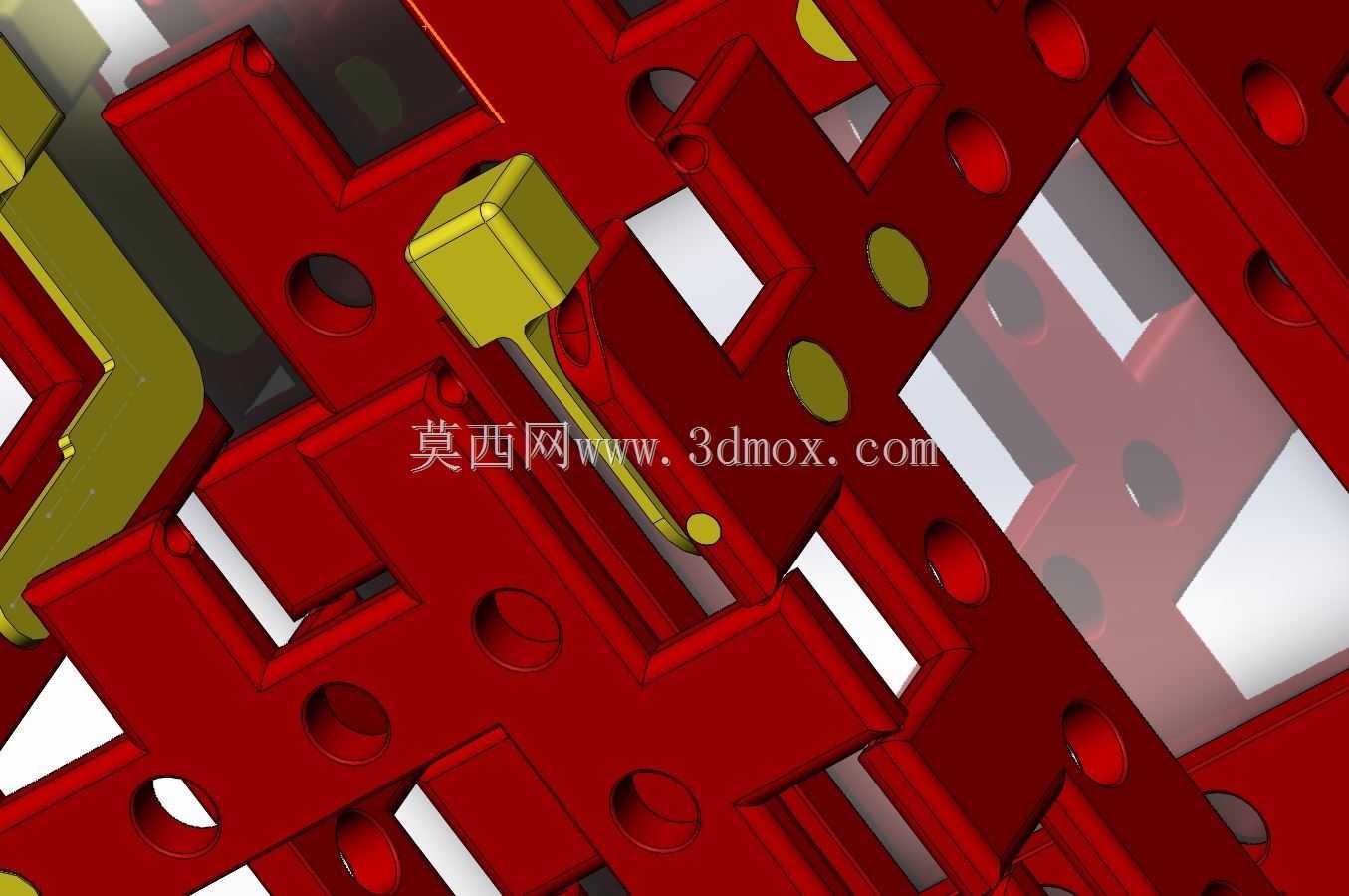

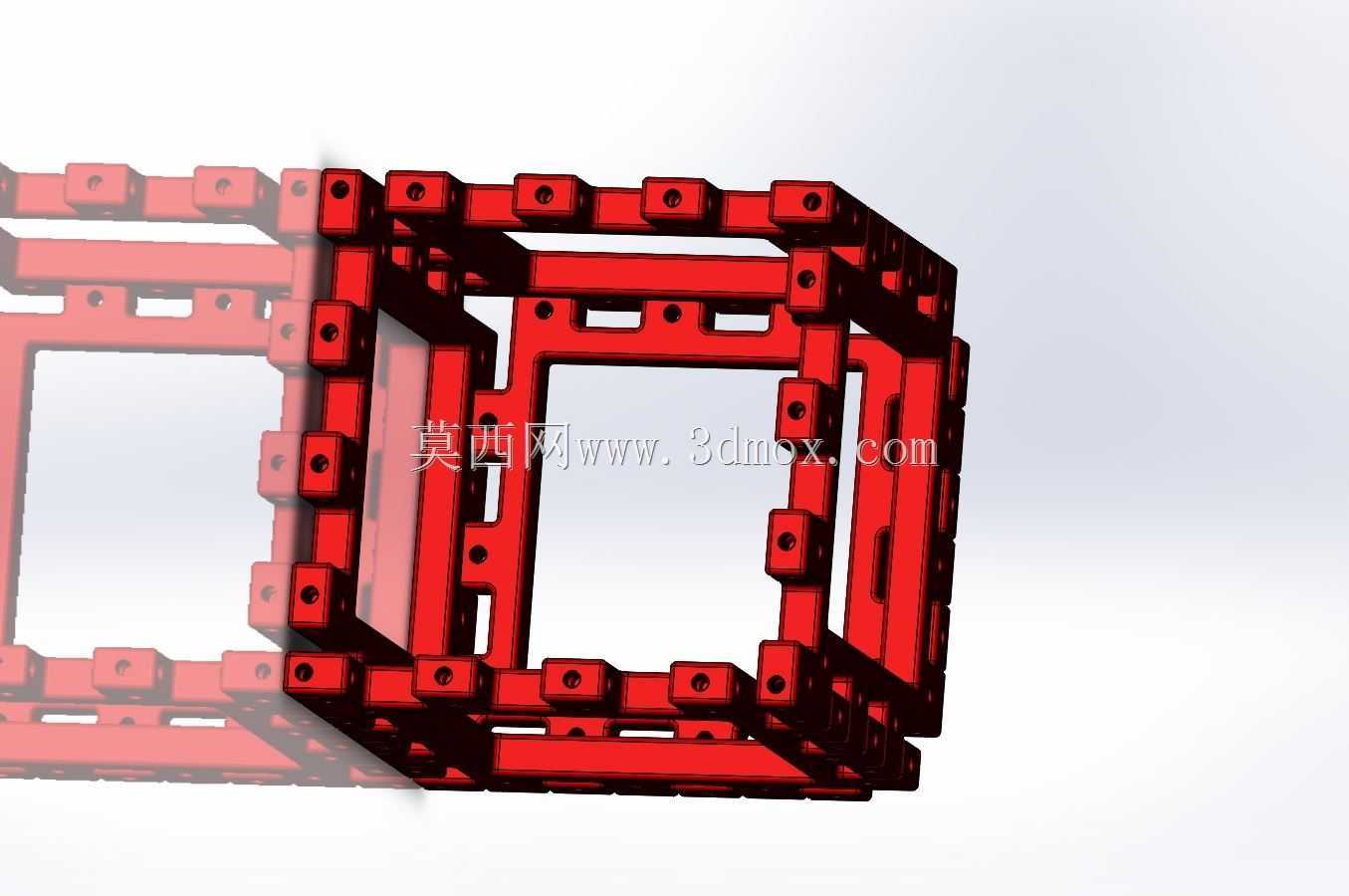

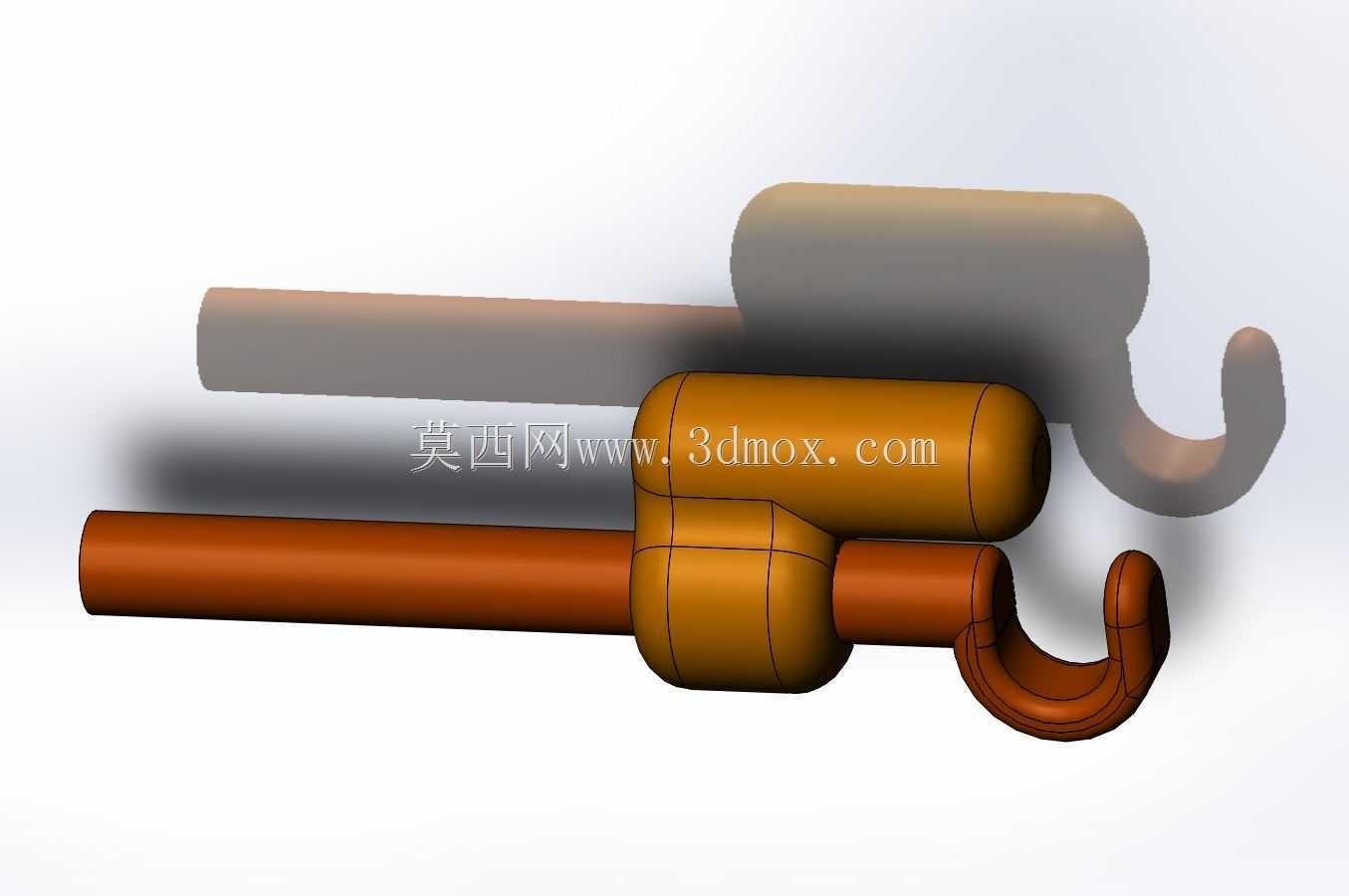

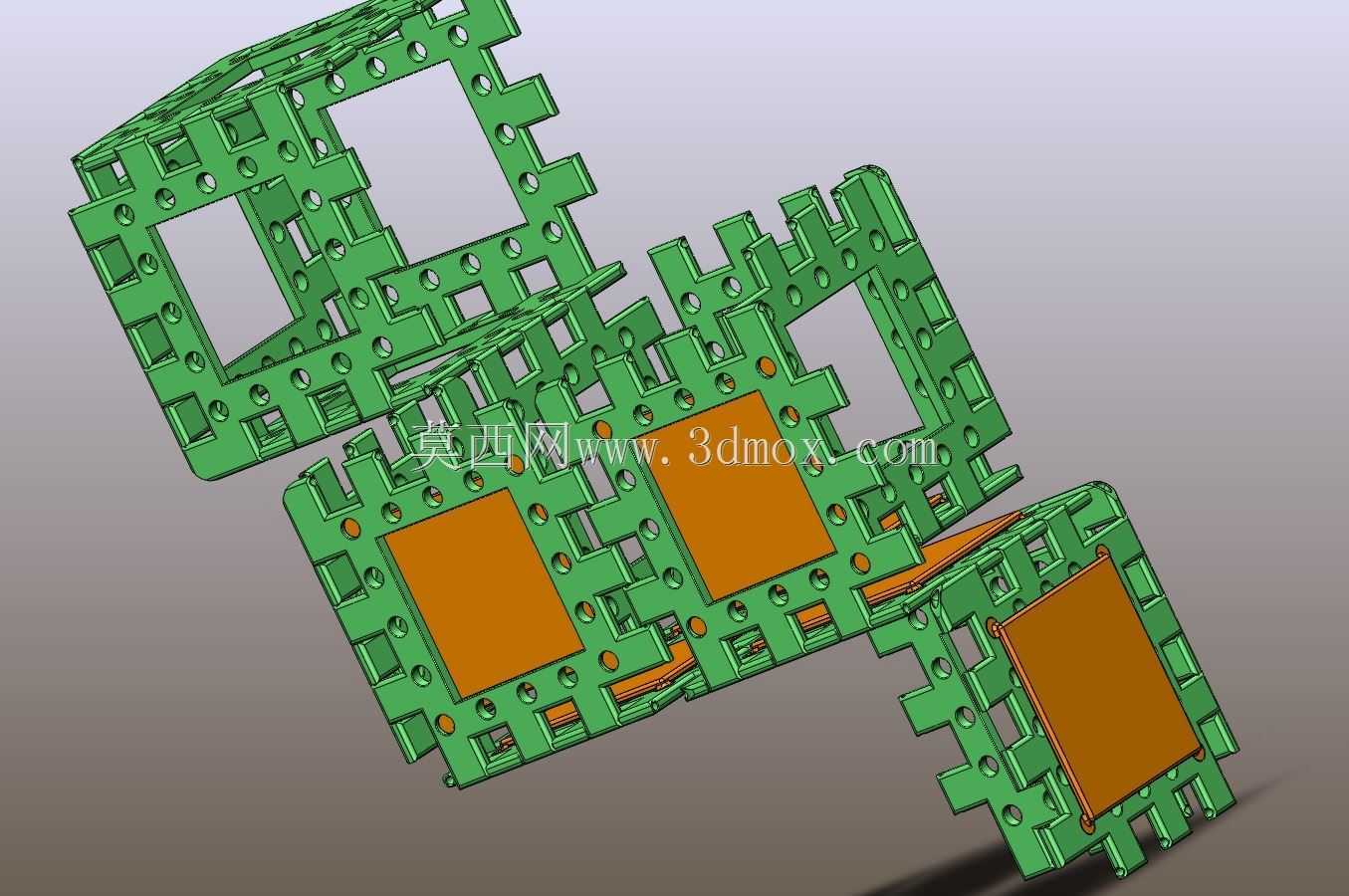

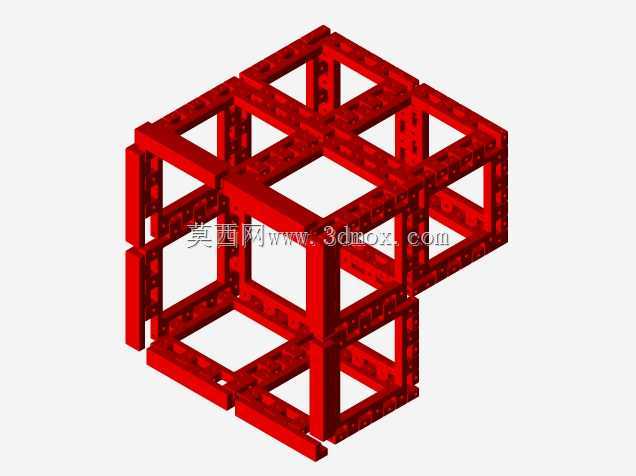

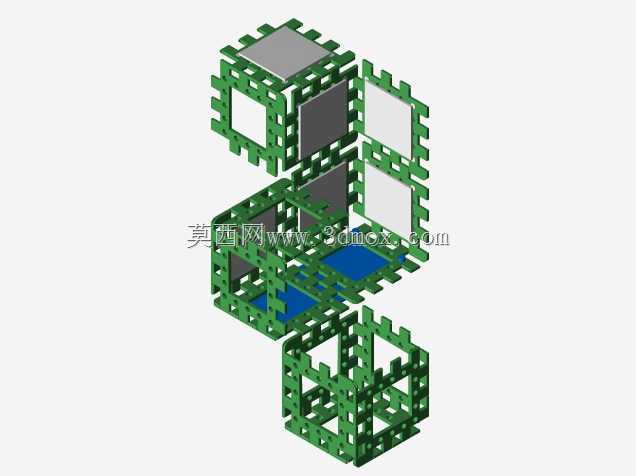

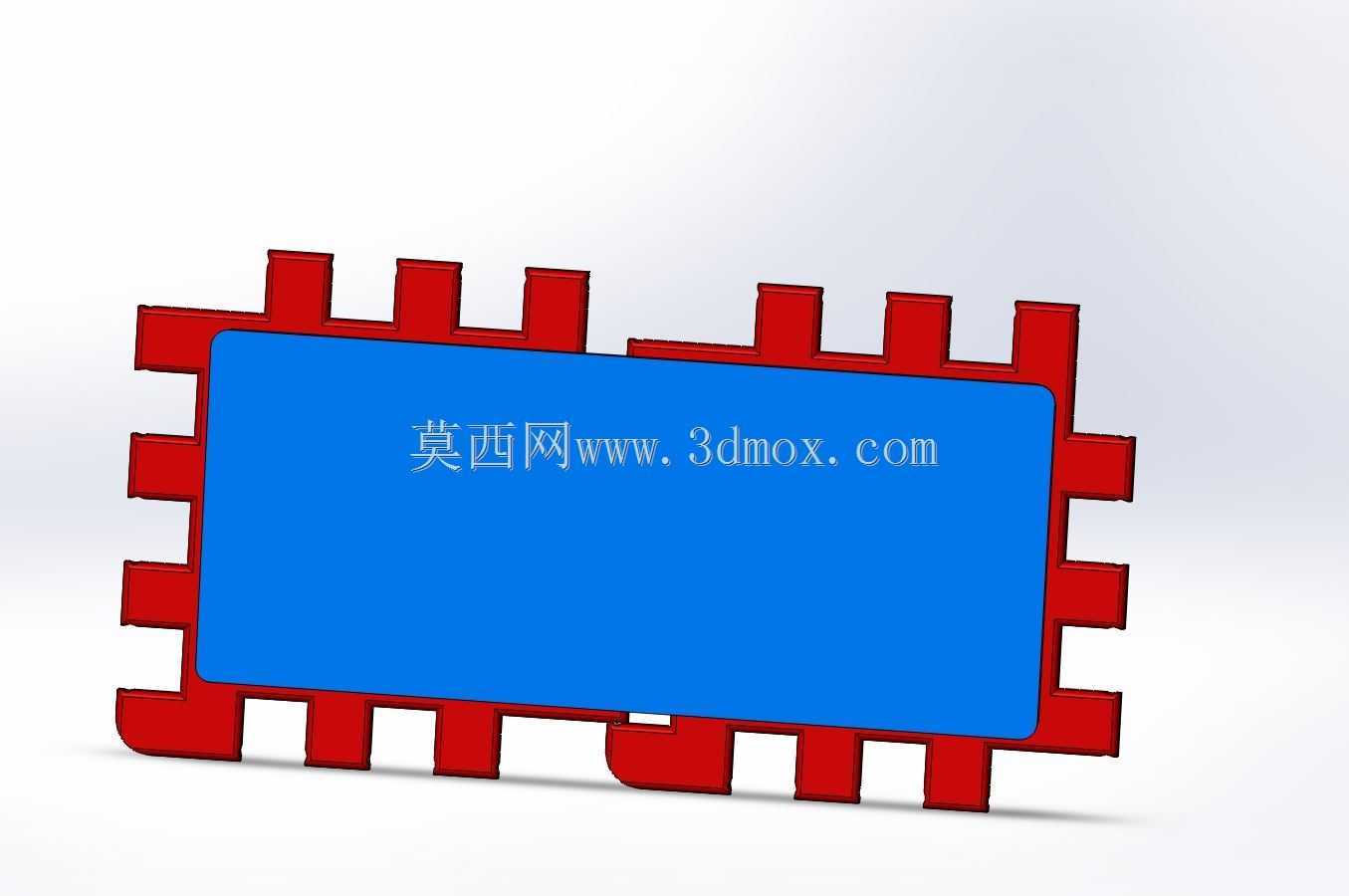

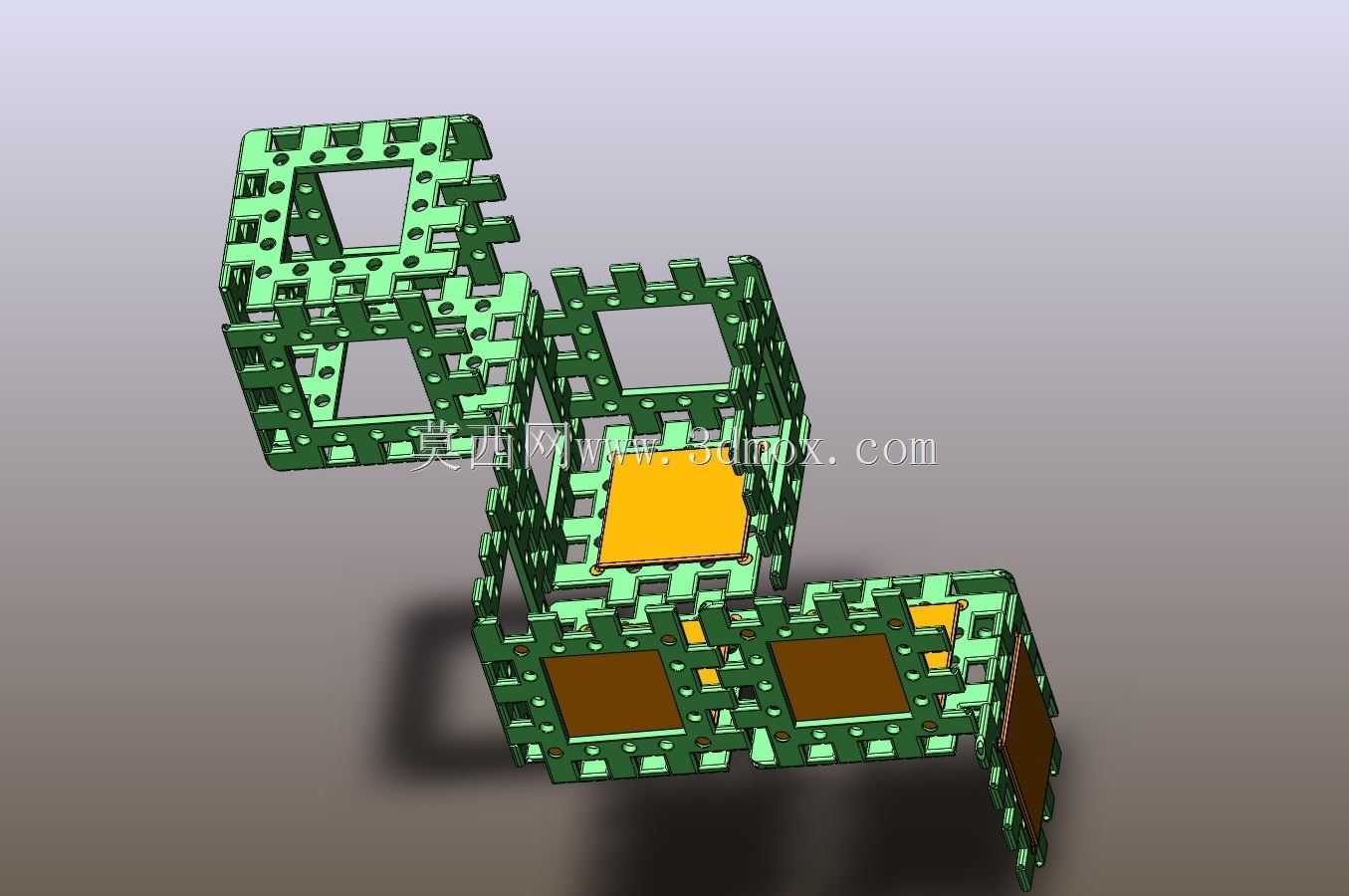

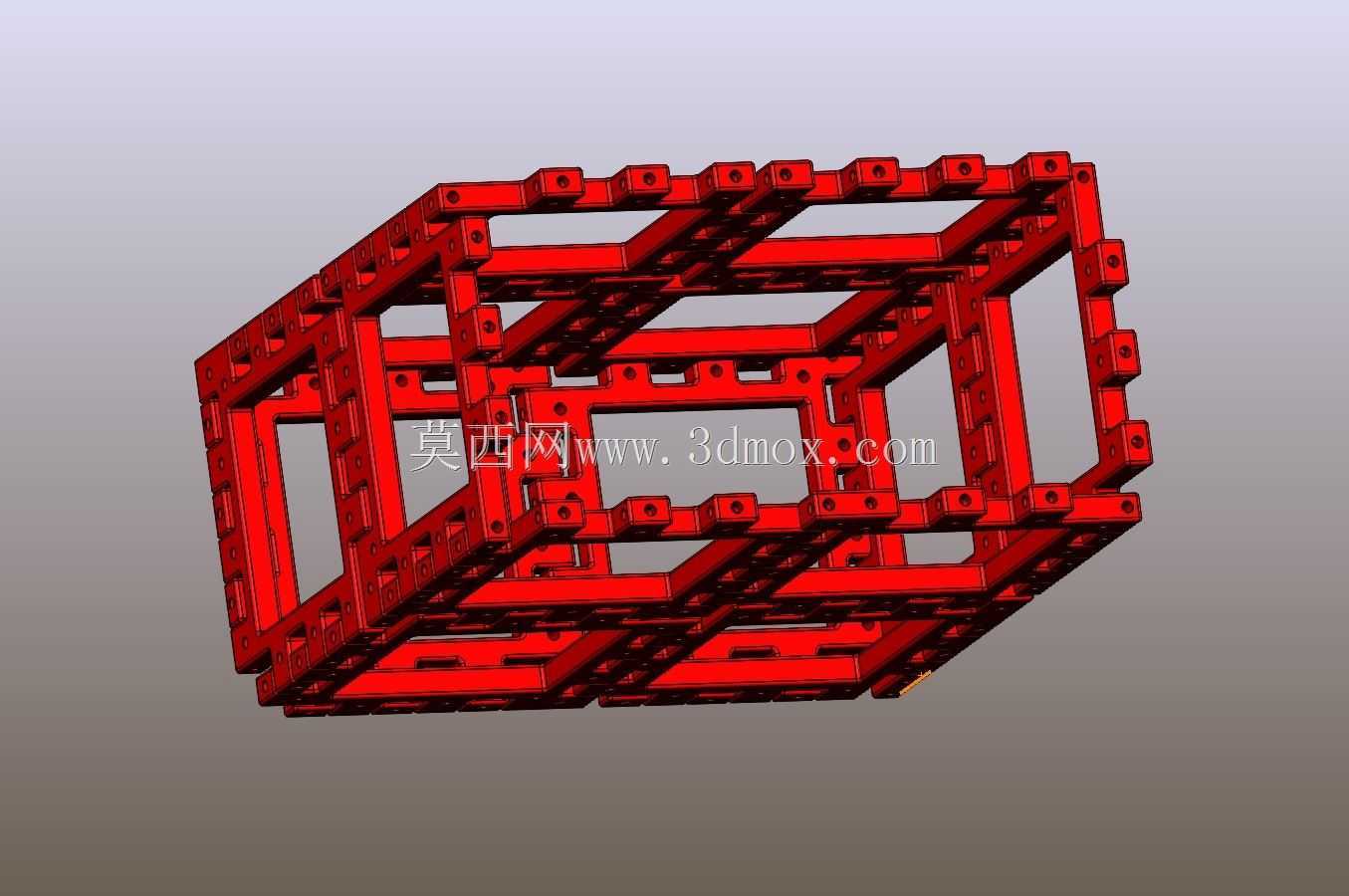

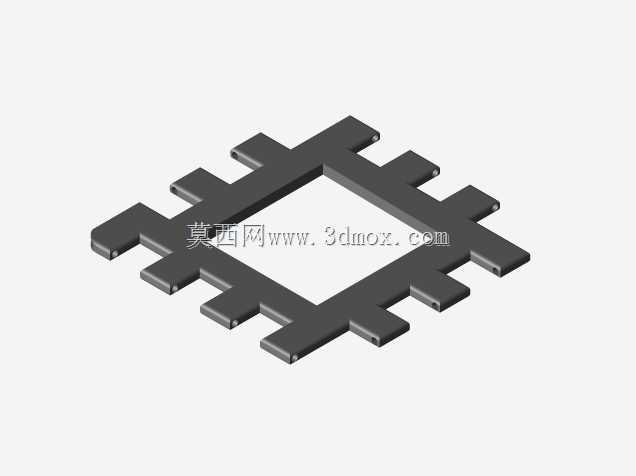

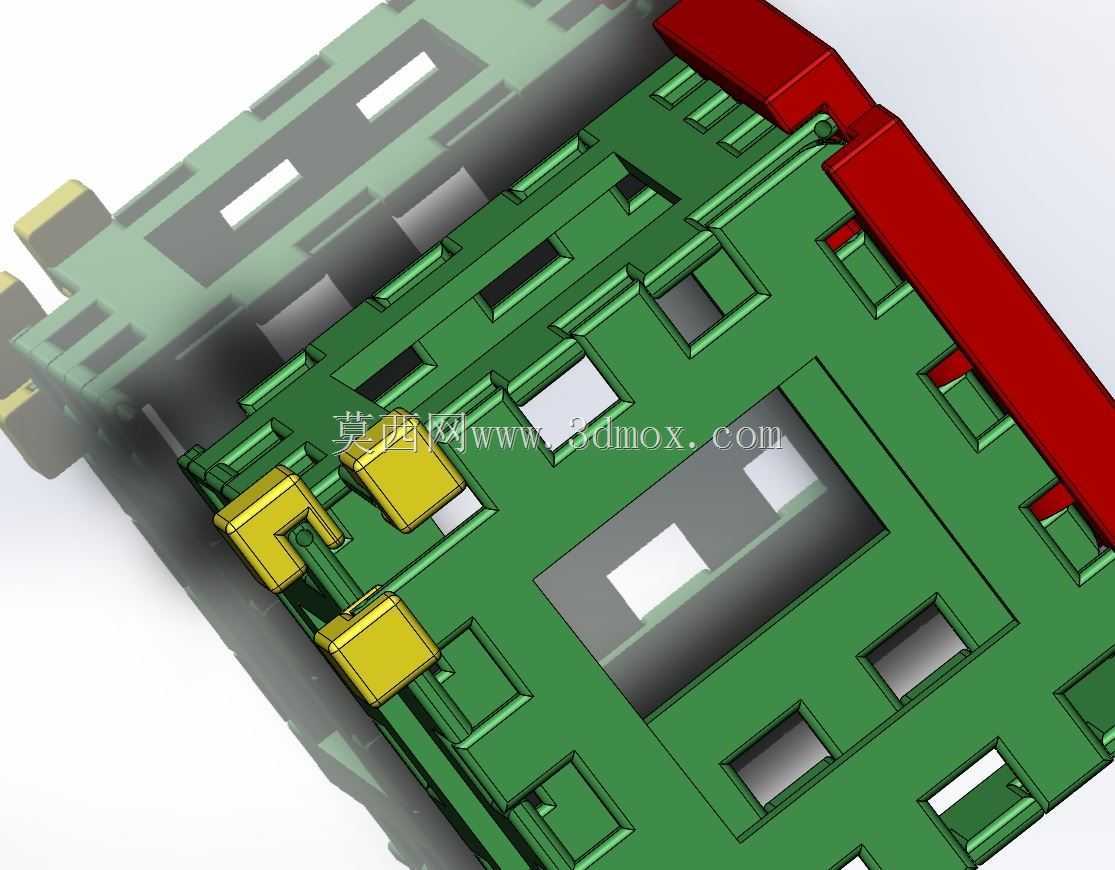

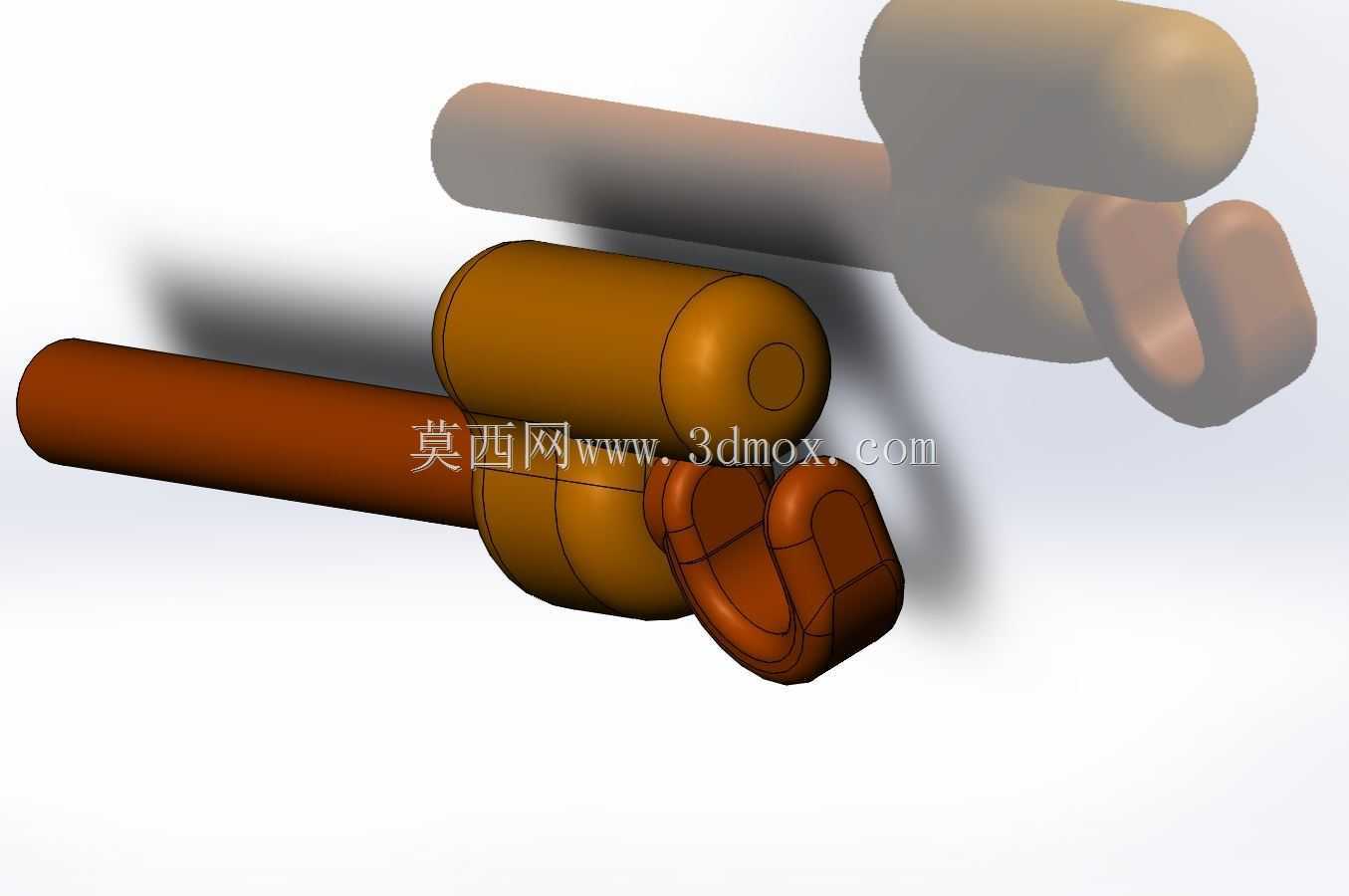

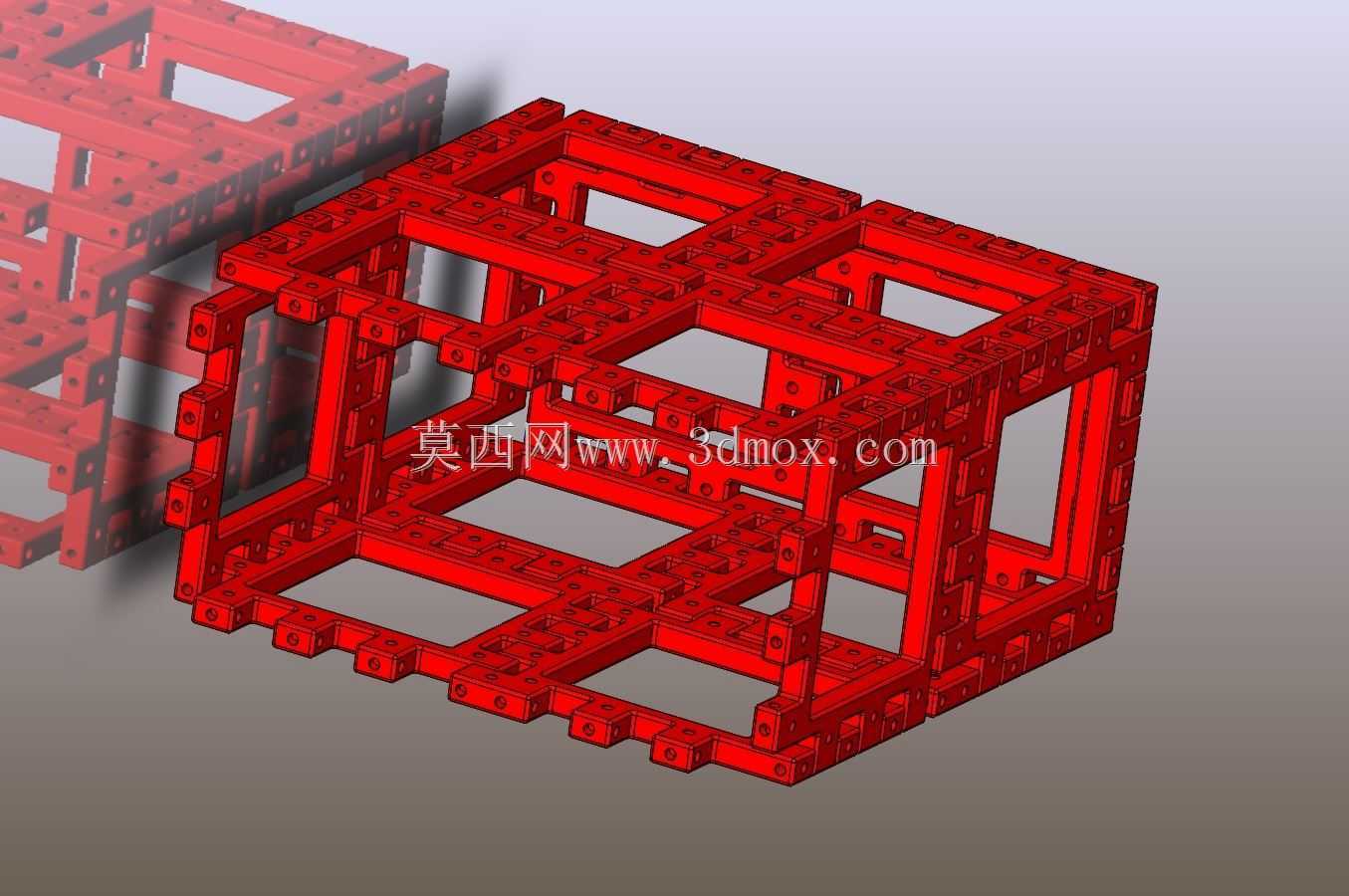

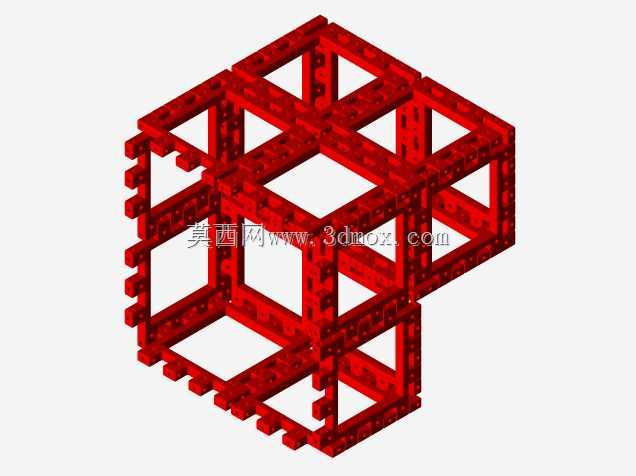

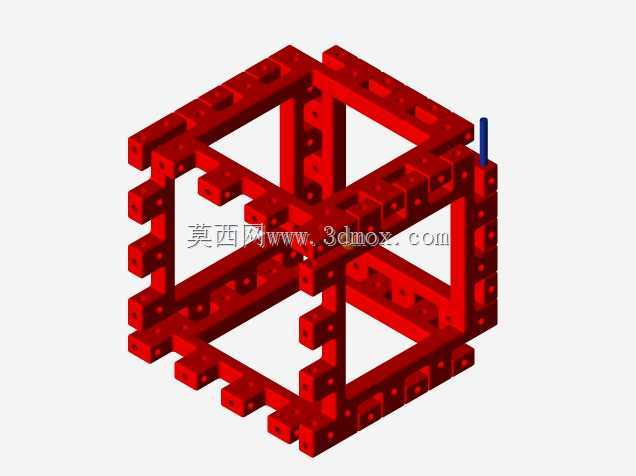

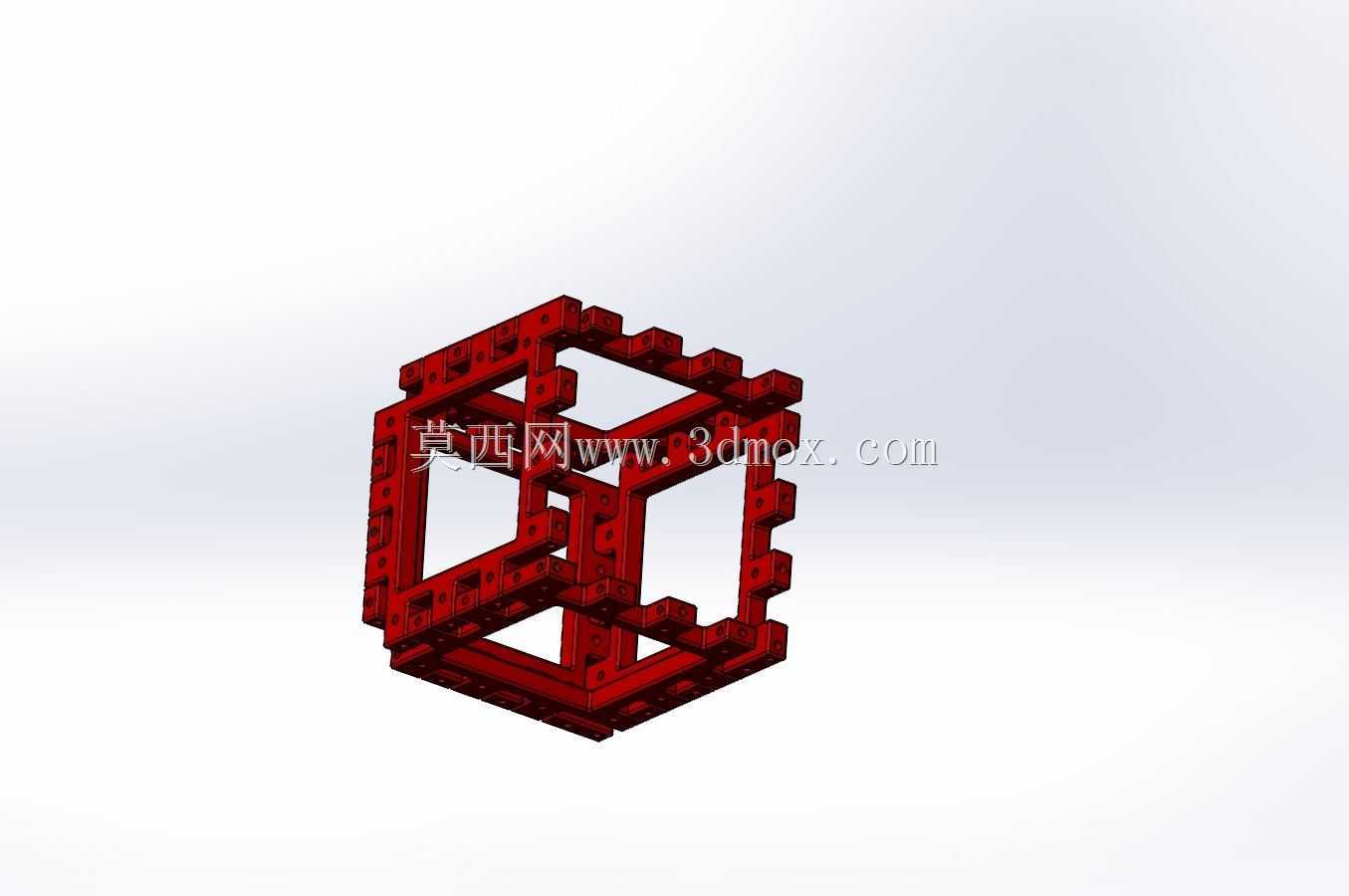

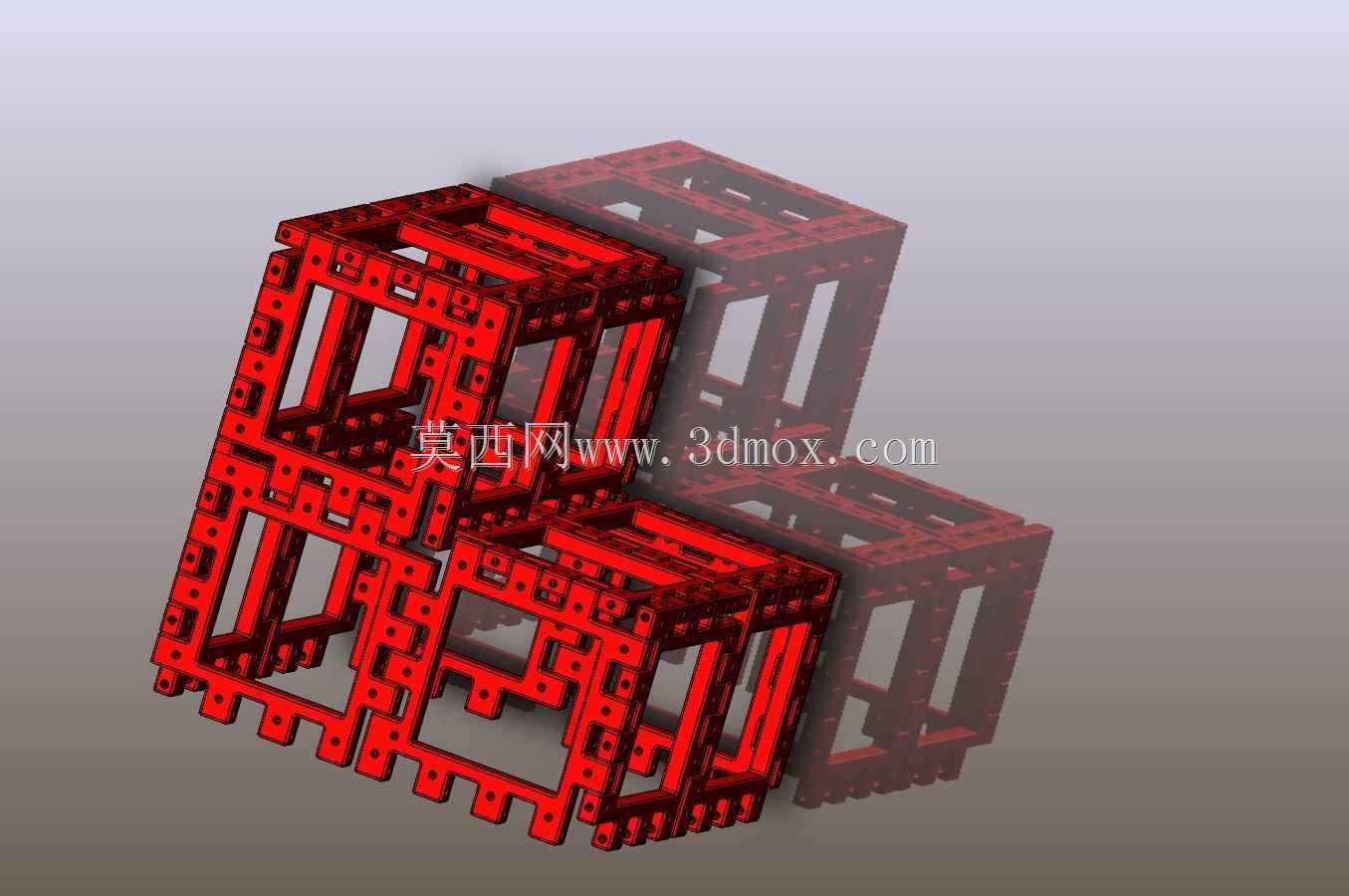

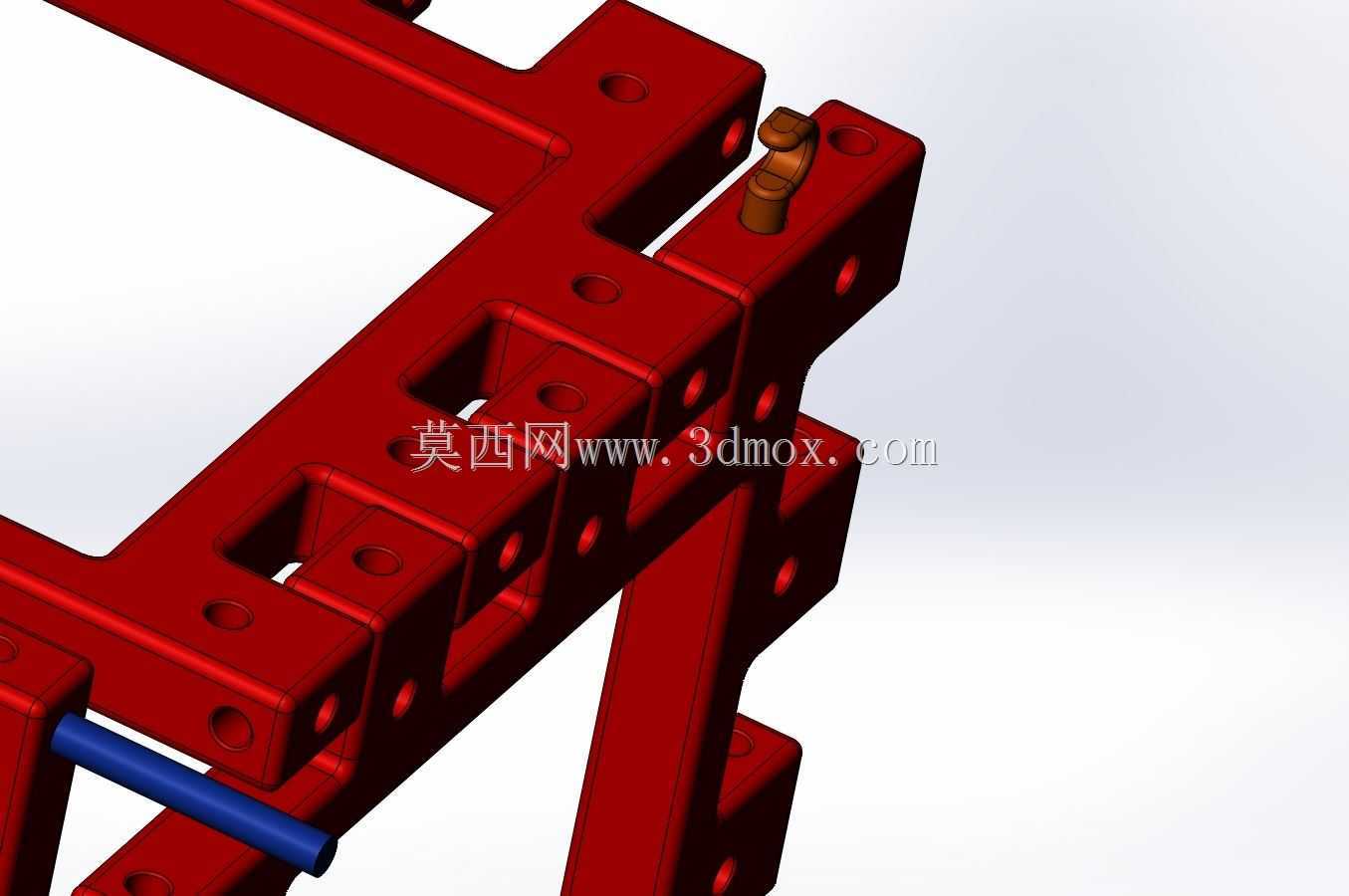

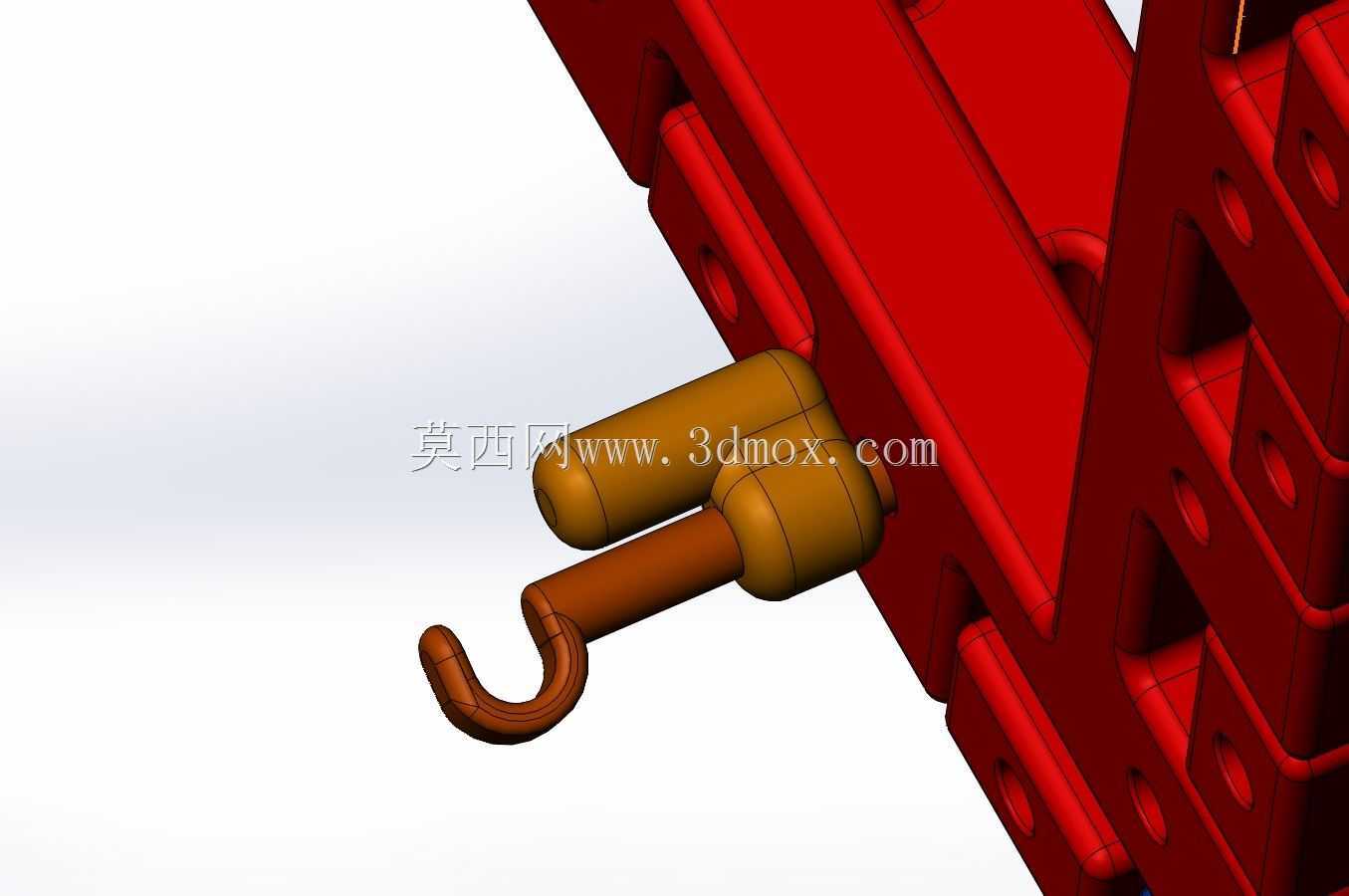

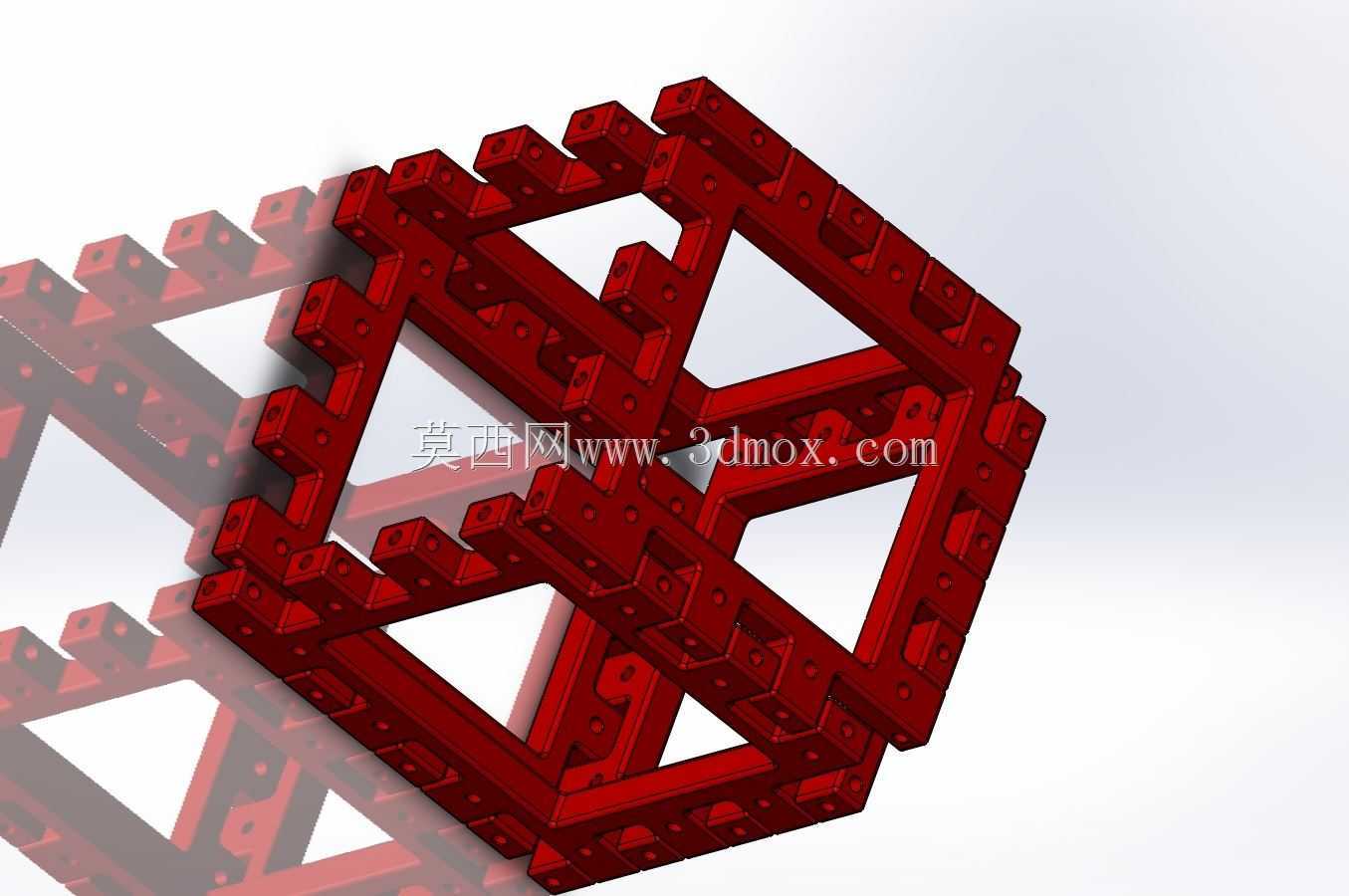

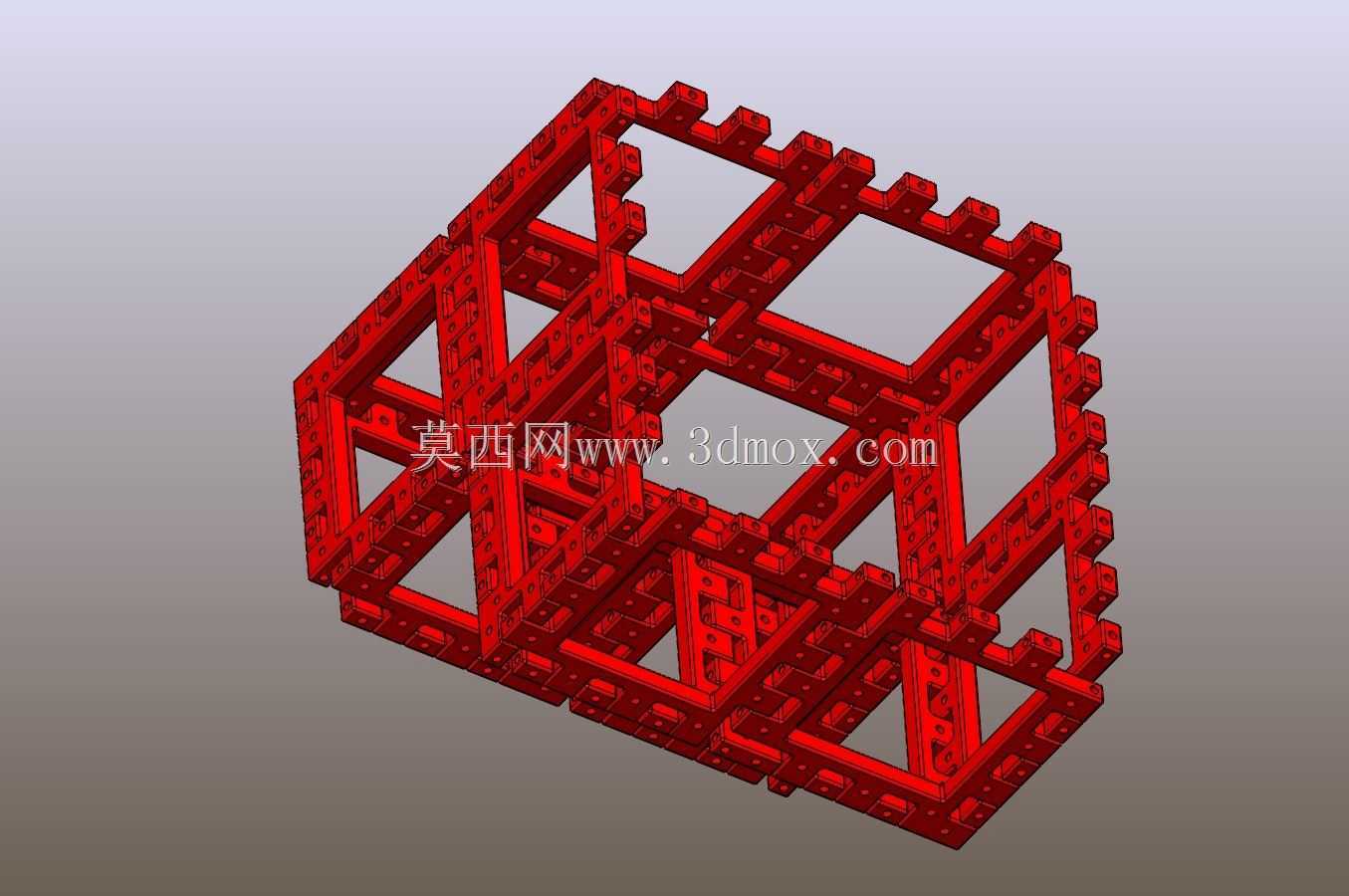

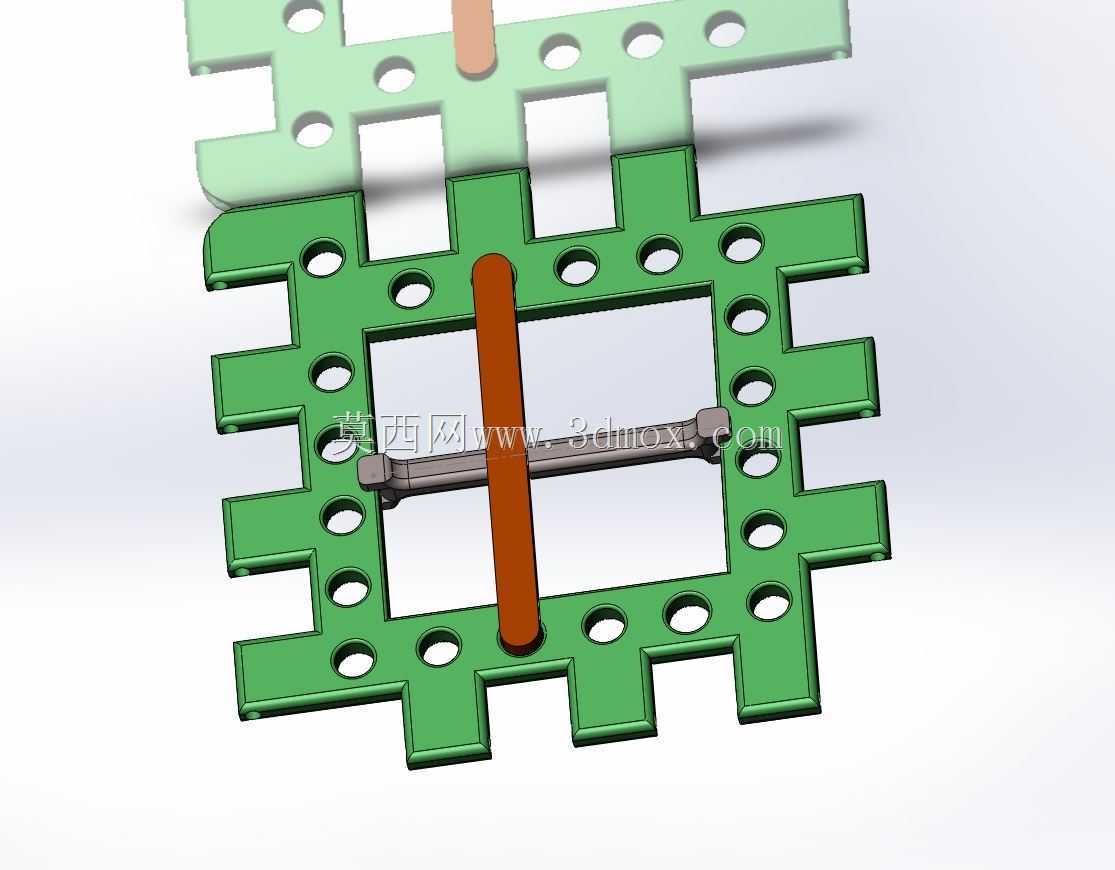

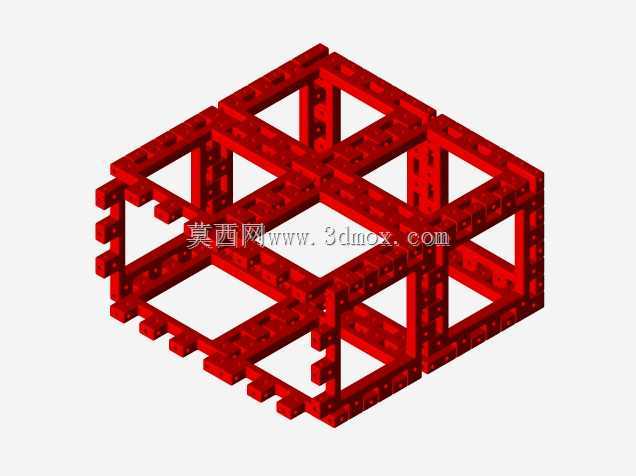

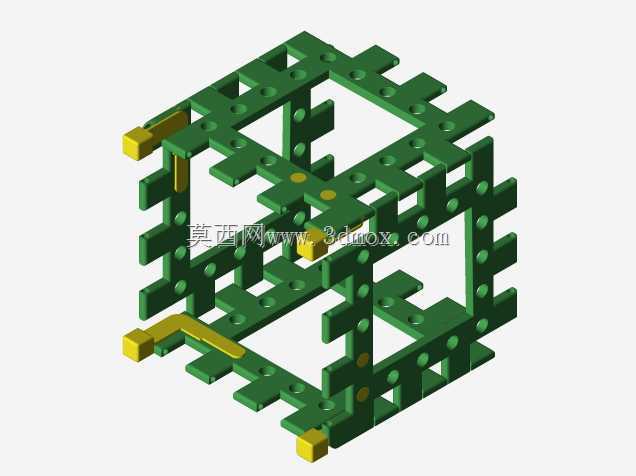

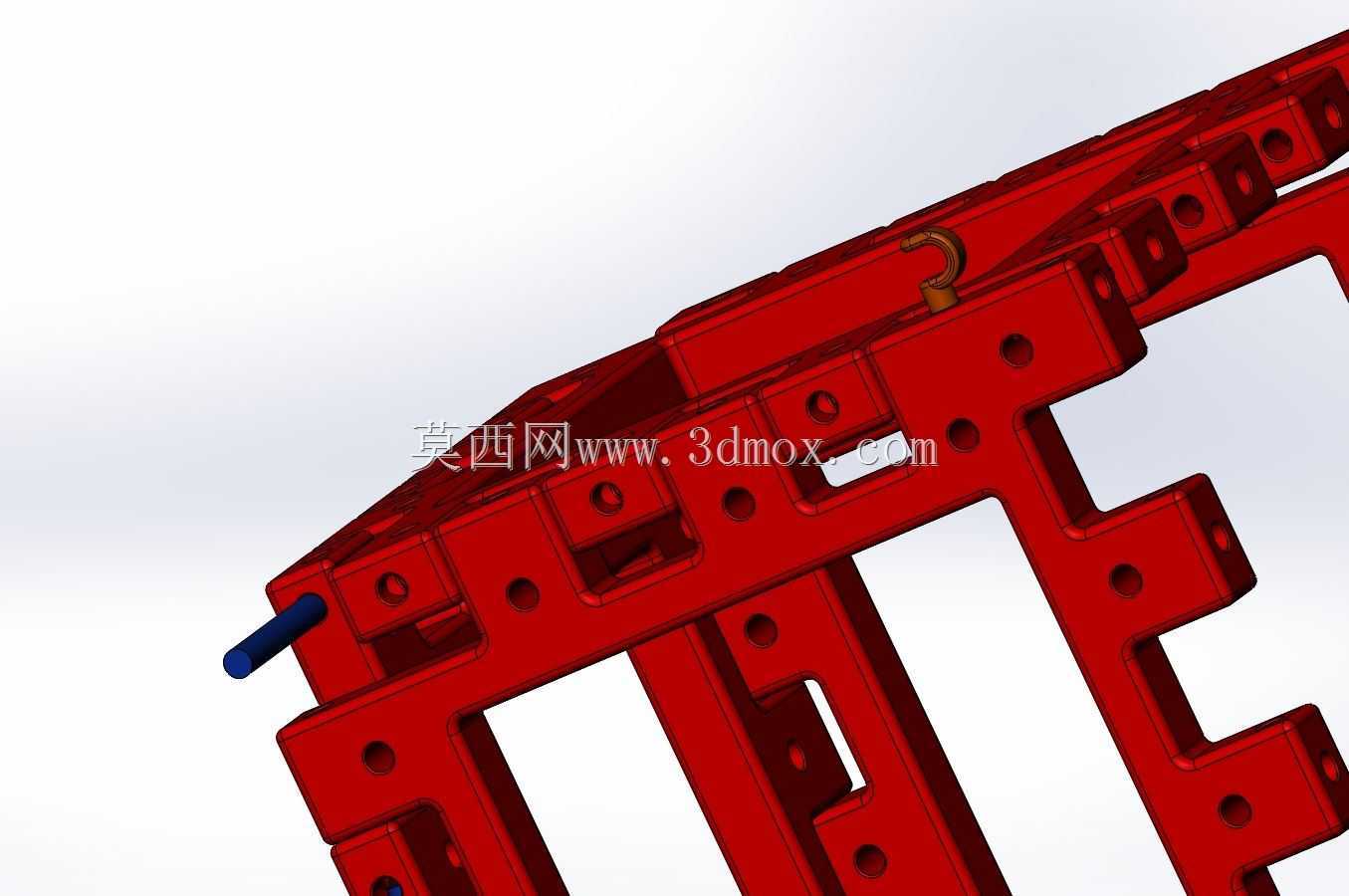

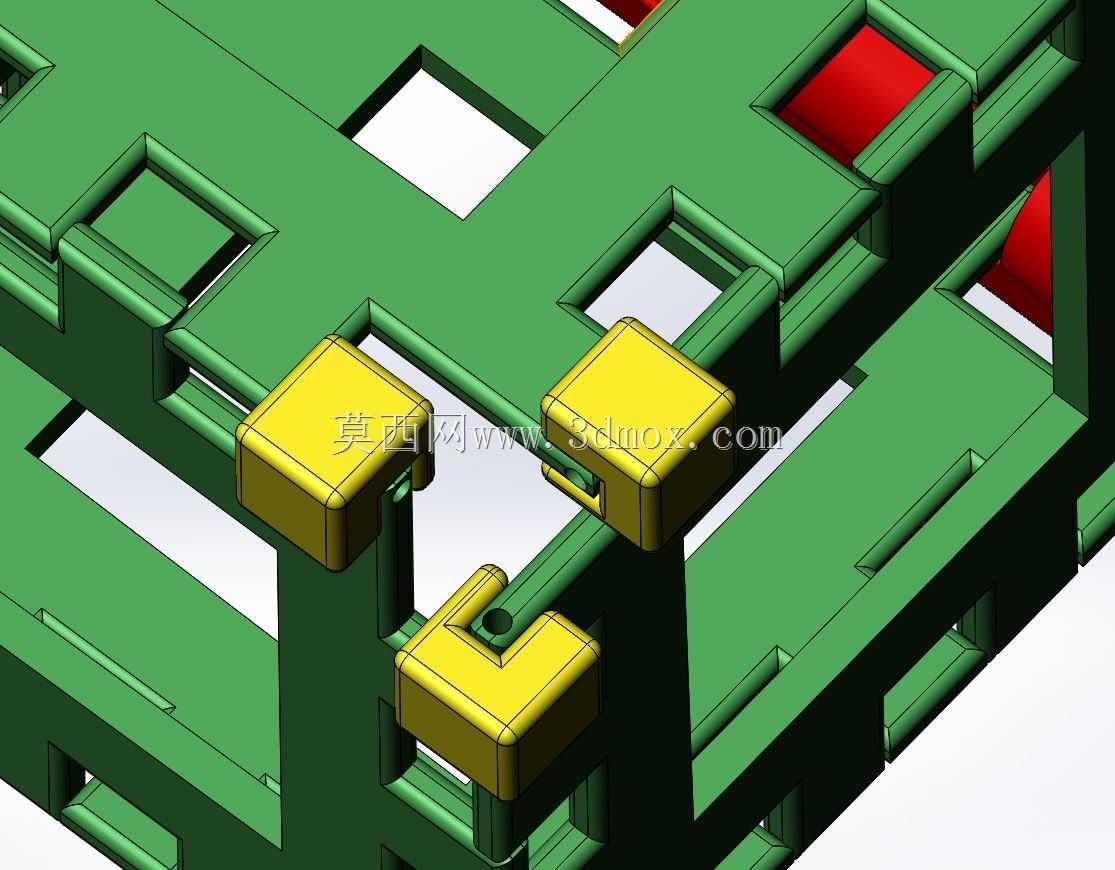

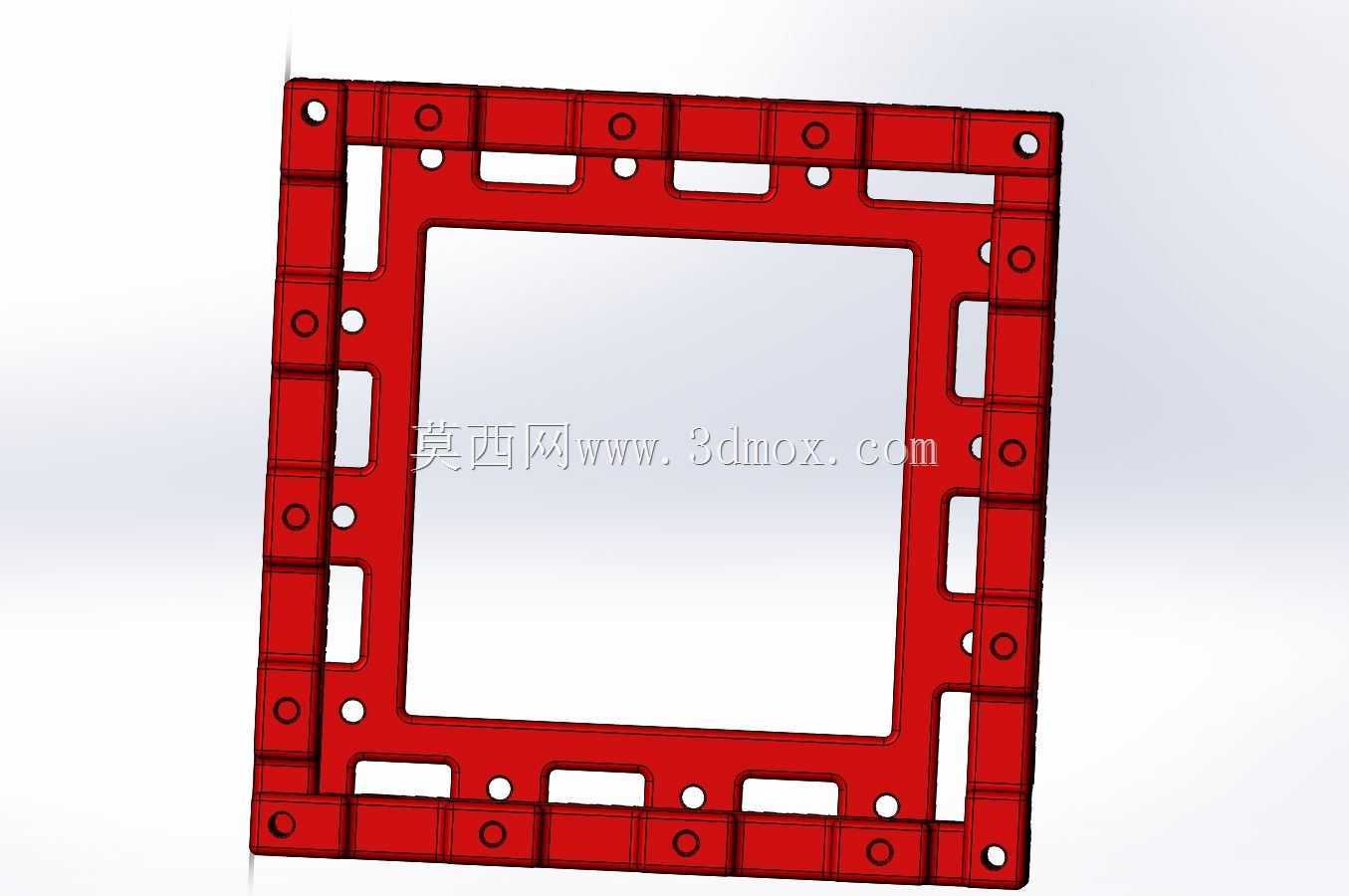

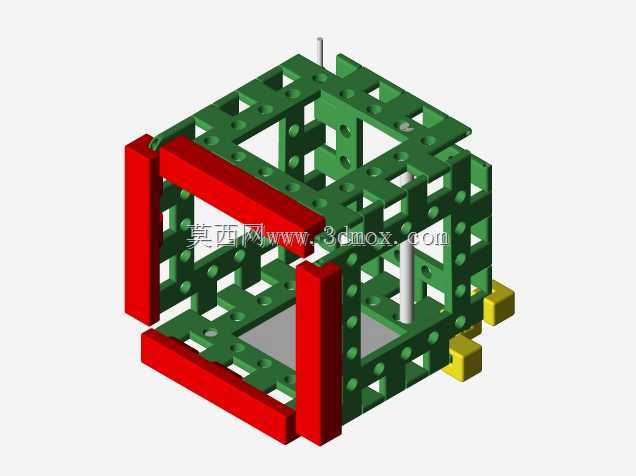

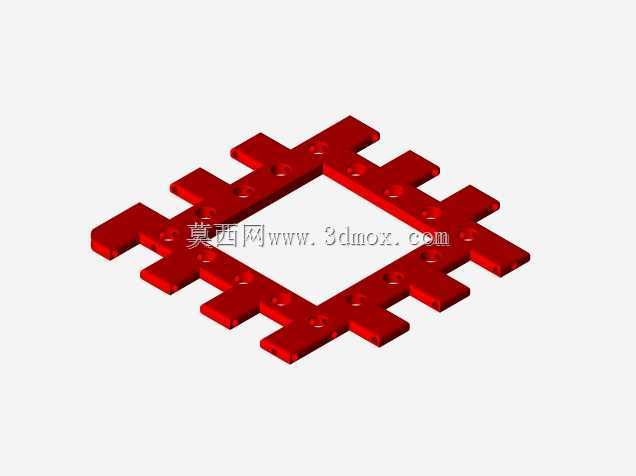

　　从功能特性来看，这套结构自带的pin式铰链连接系统是核心设计亮点，相邻模块之间通过插销式铰链实现连接，不需要额外采购合页、转接角件等标准连接件，拼接完成后可以根据走线、布局需求调整相邻模块的弯折角度，既可以拼出平面安装板，也可以弯折成多面体框架结构，甚至可以做出带弧度的曲面安装面。结构上预留的阵列安装孔兼容M2、M2.5两种微小卫星常用的安装螺丝规格，孔位间距严格按照立方卫星的标准安装网格设计，常见的星载传感器、通信模块、电源板都可以直接通过螺丝固定在结构面上，不需要额外打孔。除了航天领域的应用，这套结构在桌面级3D打印的快速原型搭建、教学实验平台的模块化组装场景里也有很高的适配性，学生做机械原理实验、电子电路原型验证时，不需要单独加工结构支架，用这套模块就能快速拼出需要的支撑结构，调整结构形态时只需要插拔连接销、调整铰链角度就能完成，不需要重新切割板材、重新打孔。

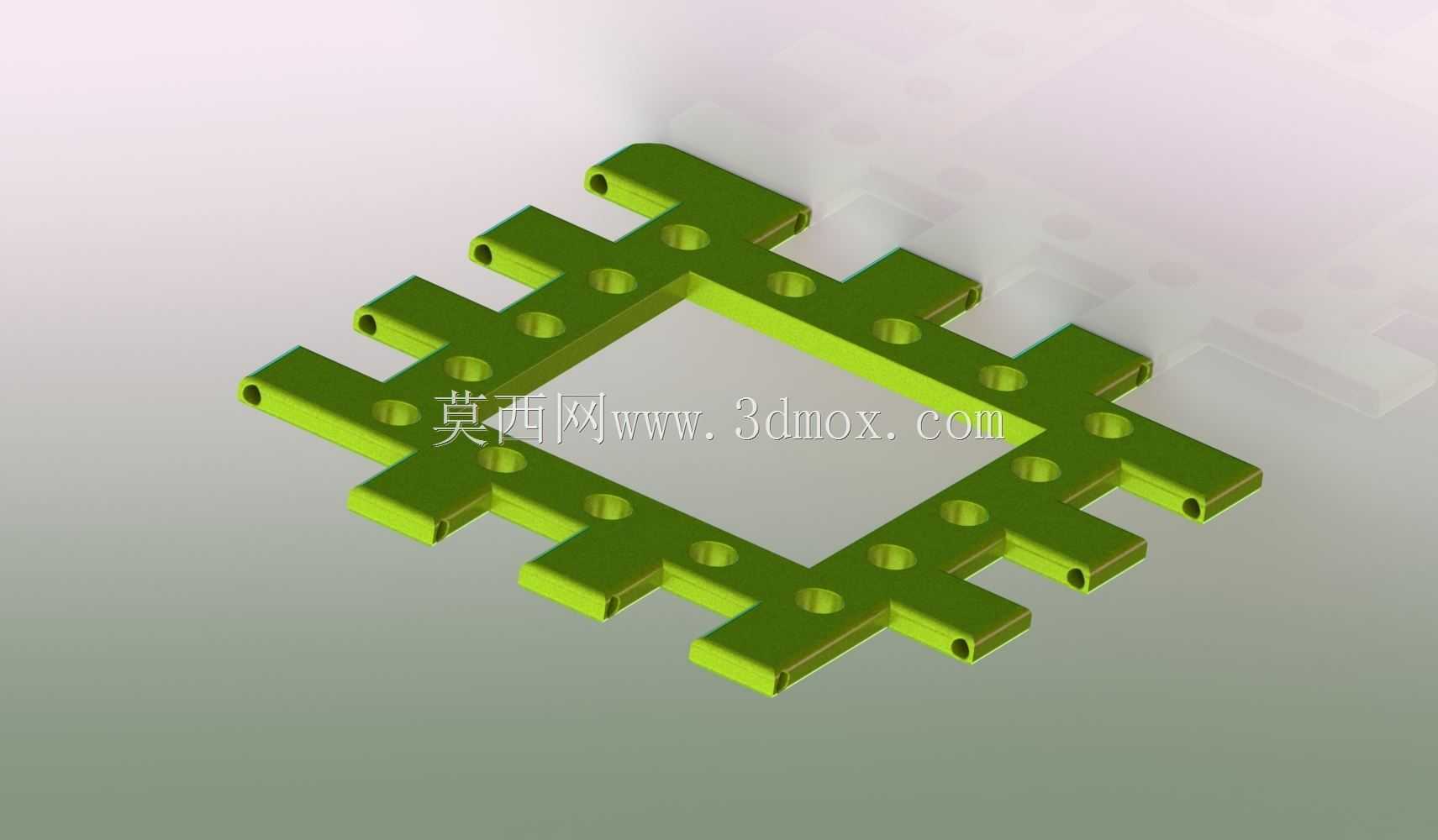

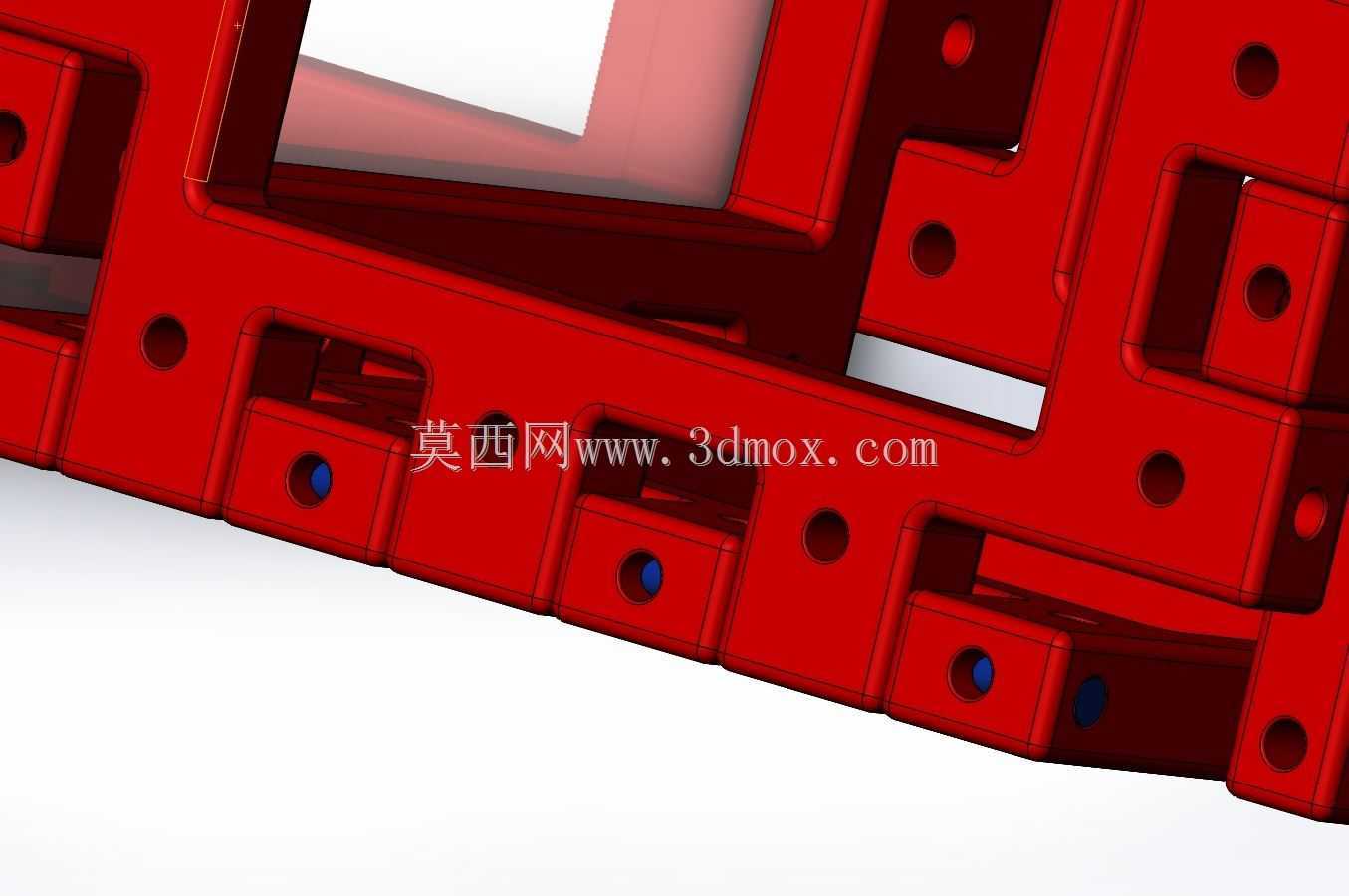

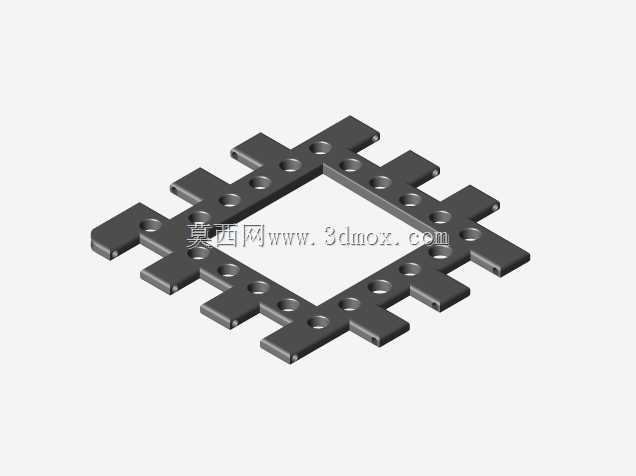

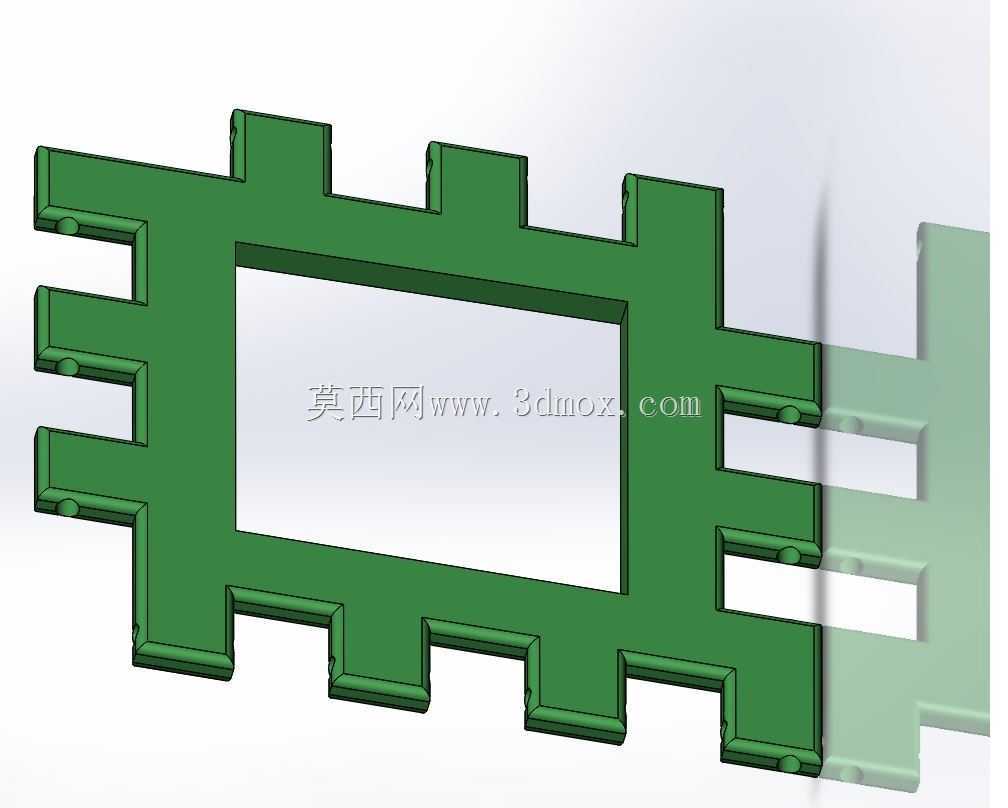

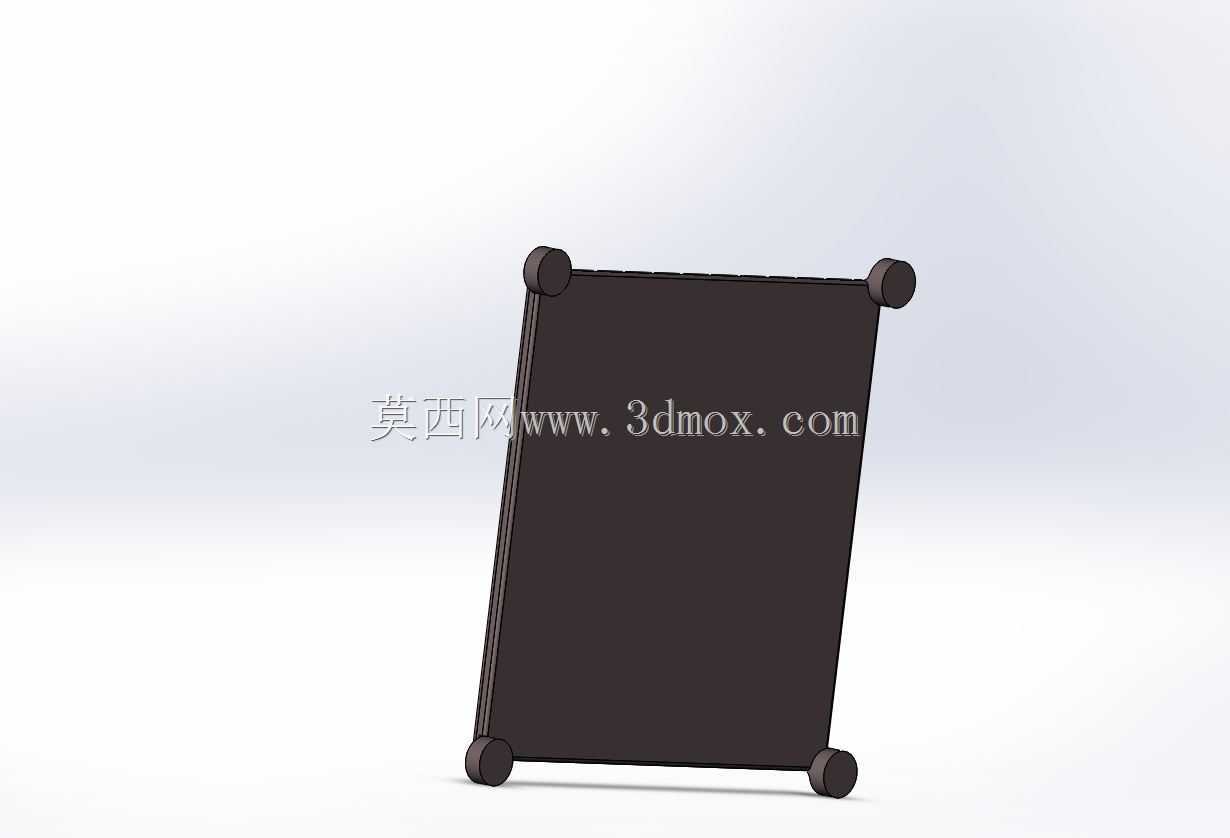

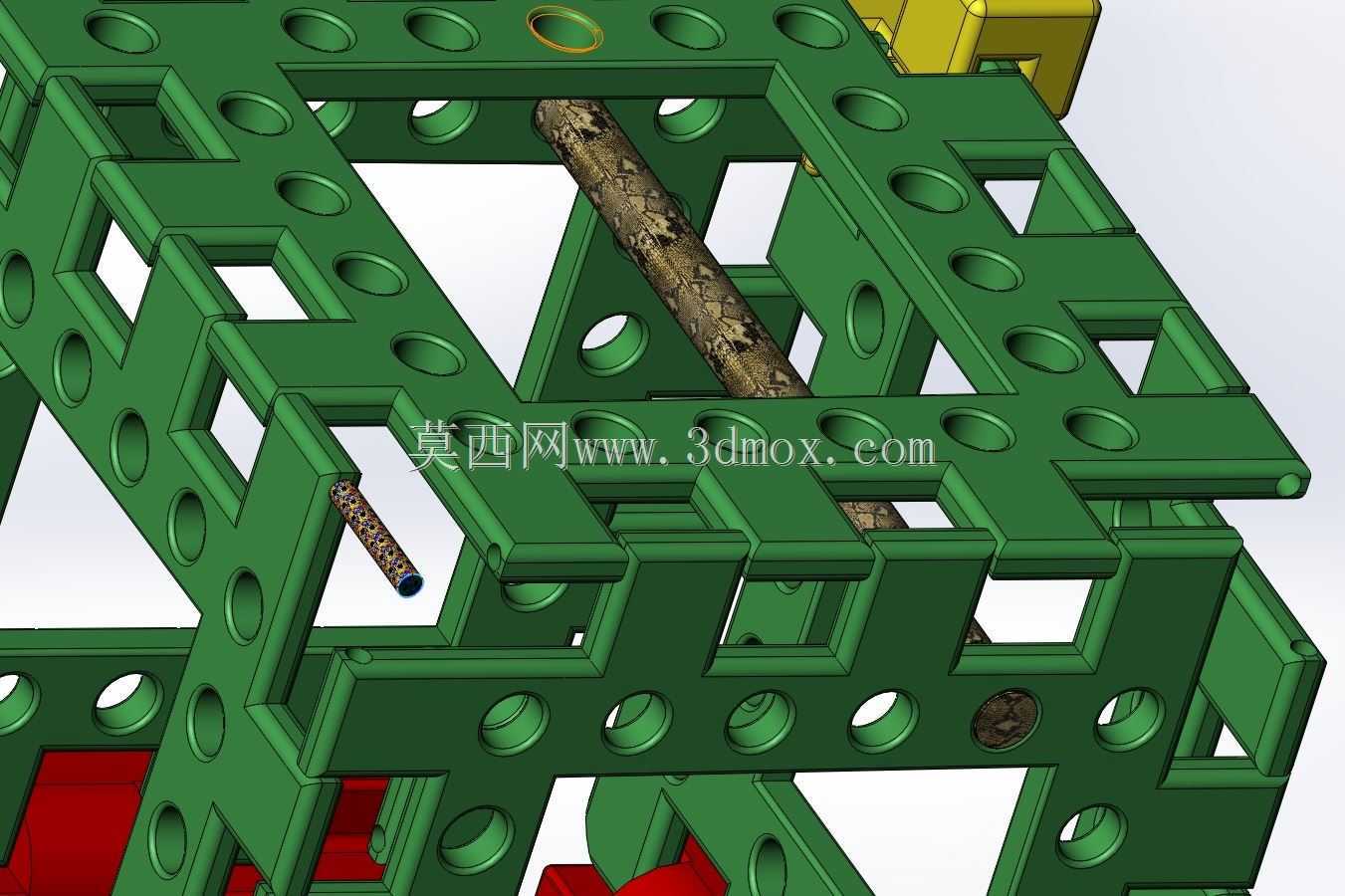

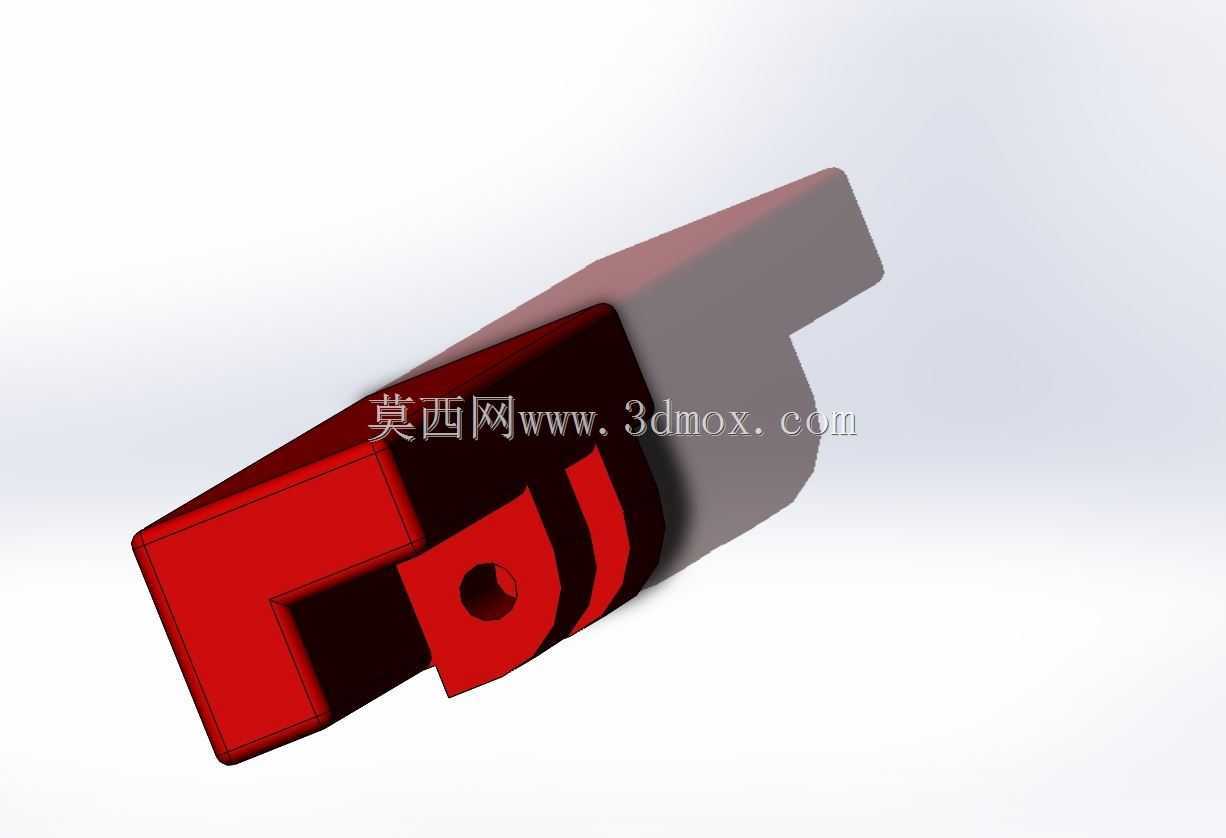

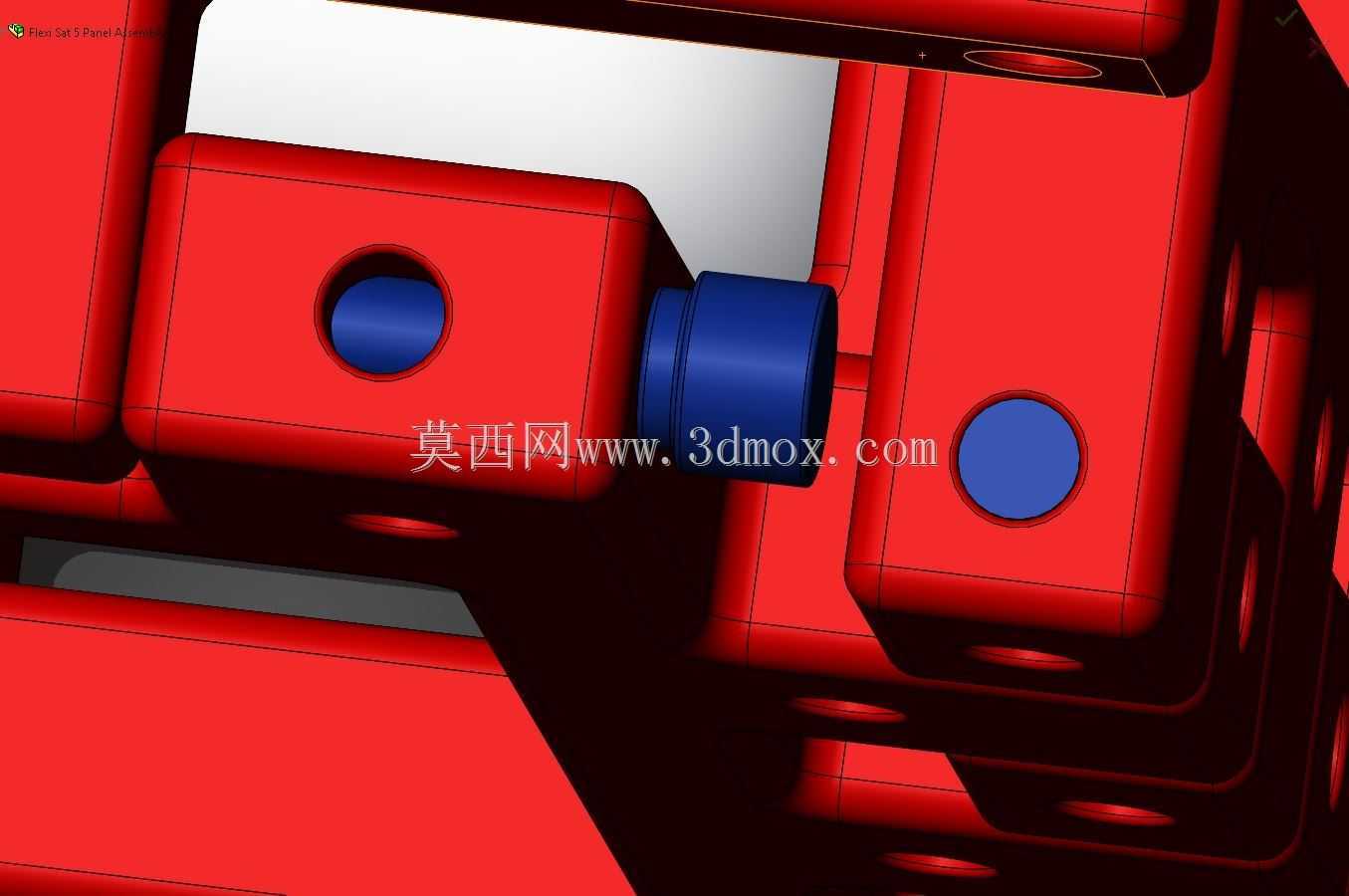

　　设计思路上，这套结构优先考虑了加工便利性与扩展冗余，所有模块的壁厚都控制在1.5mm，既保证了聚酰亚胺、尼龙这类3D打印材料加工时的成型强度，不会出现打印翘曲、薄壁碎裂的问题，也尽可能控制了整体结构重量，适配航天场景对结构件重量的严苛要求。连接铰链的销孔配合间隙控制在0.1mm，既保证插销可以顺畅插拔，不会出现过紧卡滞或者过松松脱的问题，也能让弯折调整时的阻尼感适中，调整到目标角度后可以依靠配合摩擦力保持形态，不需要额外的锁紧结构。结构上还预留了走线槽位，模块拼接后相邻模块的槽位会自然形成贯通的走线通道，线缆可以直接埋在结构内部，不会外露在结构表面干扰其他部件安装，也避免了线缆晃动造成的磨损、信号干扰问题。除了标准厚度的模块，还配套设计了轻薄款单元，针对重量要求更严苛的场景，可以替换成轻薄模块进一步降低整体重量，轻薄模块的安装孔位、连接结构和标准模块完全通用，不需要调整拼接逻辑就能直接替换使用。

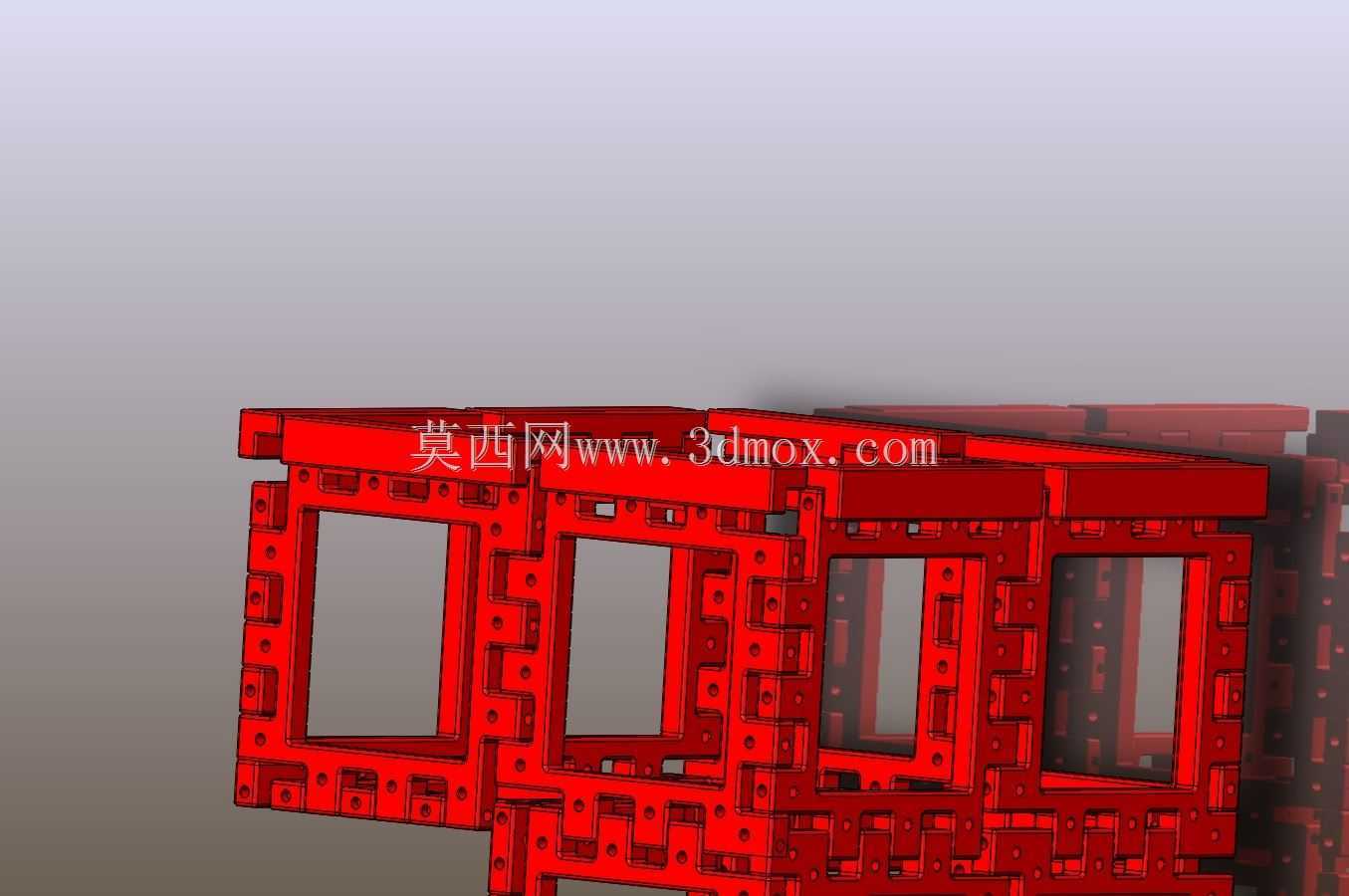

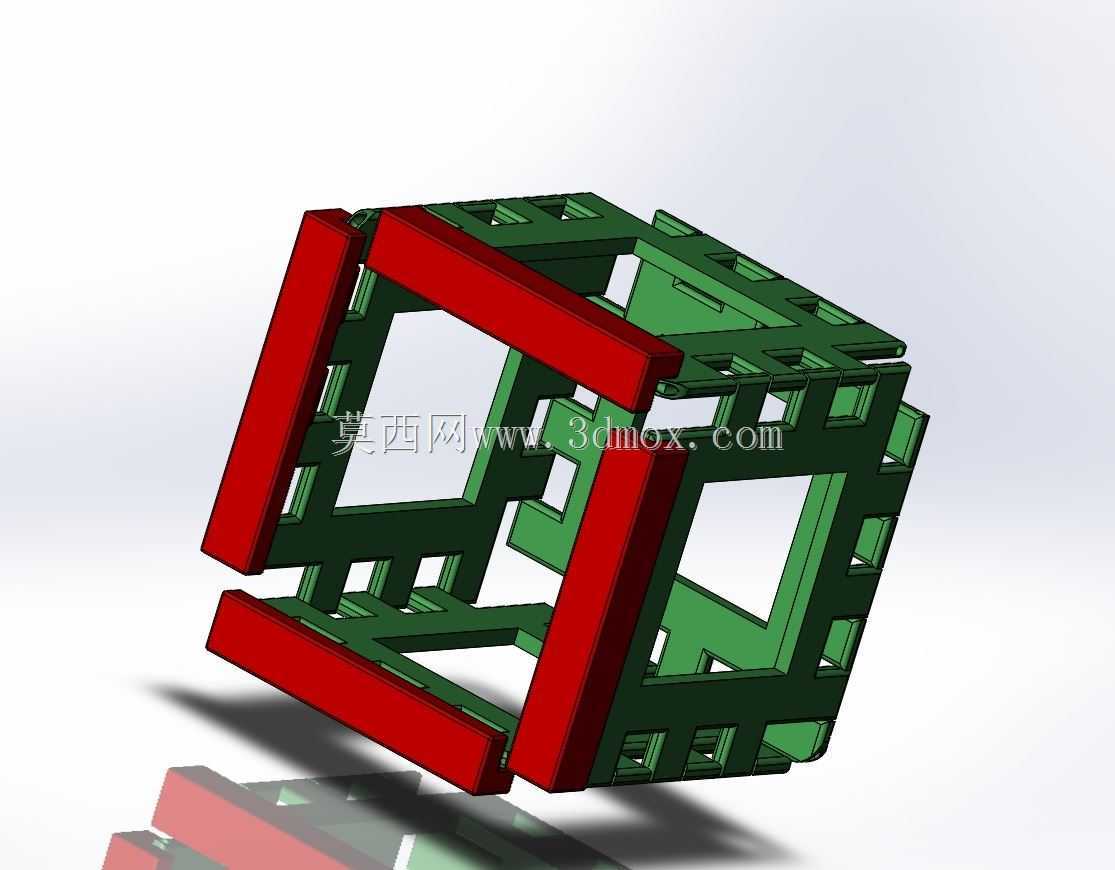

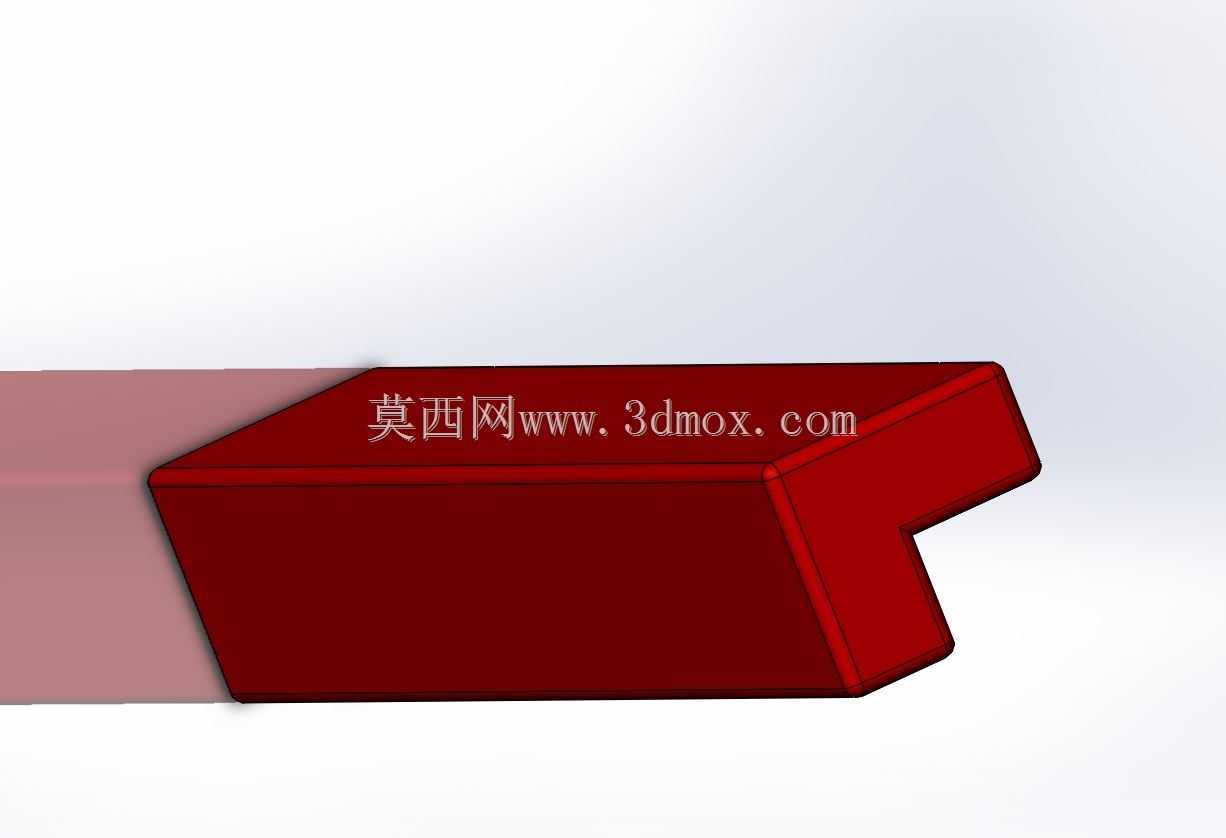

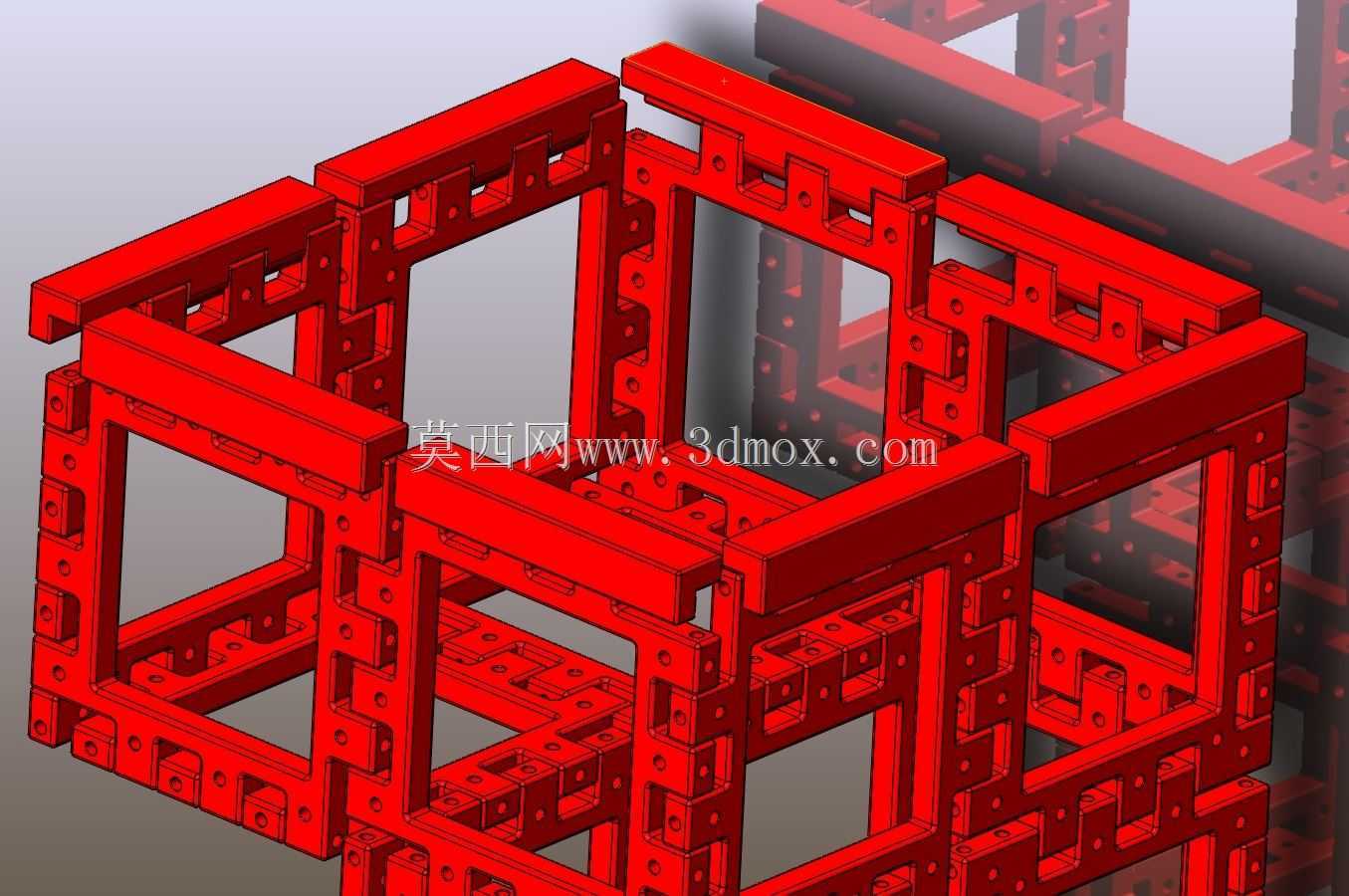

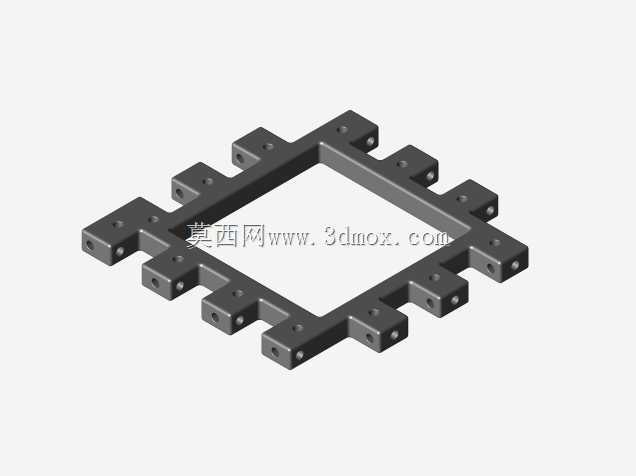

　　安装边界方面，单块标准模块的外形尺寸控制在常见立方卫星单元的安装网格范围内，拼接后的整体尺寸可以根据需求灵活调整，单方向拼接长度可以根据实际载荷需求延伸，常规使用场景下单段拼接长度不超过100mm时，结构自身的刚性完全可以满足星载设备的抗振要求，如果需要更长的拼接跨度，可以在对应位置增加加强筋模块，不需要重新设计整体结构。铰链的弯折角度范围覆盖0到180度，可以满足平面拼接、直角弯折、反向对折等多种布局需求，安装时只需要普通的十字螺丝刀就能完成所有螺丝锁紧、插销插拔作业，不需要专用的工装夹具，即使是没有经过专业机械装配训练的人员，也能在短时间内完成整体结构的搭建调整。针对不同的使用环境，这套结构的模块可以选用不同的加工材料，航天场景下选用聚酰亚胺材料可以满足真空环境下的 outgas 要求，地面教学、原型验证场景下选用普通PLA、ABS材料3D打印就能满足使用需求，大幅降低使用成本。结构上的所有棱角都做了0.2mm的倒角处理，不会出现锐边割手、刮损线缆绝缘层的问题，装配作业的安全性也有足够保障。
