保龄球夹持式指孔锁紧机械结构设计

　　该结构核心应用于保龄球运动配套的辅助持握配件领域，针对不同使用者指径差异、持握施力习惯不同的实际场景，解决传统保龄球指孔固定尺寸无法适配所有使用者、长时间持握易打滑脱手的痛点，也可拓展应用于需要内孔胀紧夹持的小型工装夹具场景，作为手持工具的指部连接锁紧单元使用。从功能实现逻辑来看，整套结构依靠内置弹性元件提供持续预紧张力，常态下弹性张力作用于橡胶变形段，使橡胶套沿径向产生均匀向内的形变，挤压接触穿入指孔的手指表面，依靠橡胶材质的高摩擦系数与径向正压力形成足够的握持摩擦力，无需使用者额外施加指部握力即可稳定夹持球体，避免投球过程中球体提前滑脱。当需要释放夹持力时，只需拉动外露的拉线杆，即可通过内部的传动结构抵消弹性元件的预紧张力，

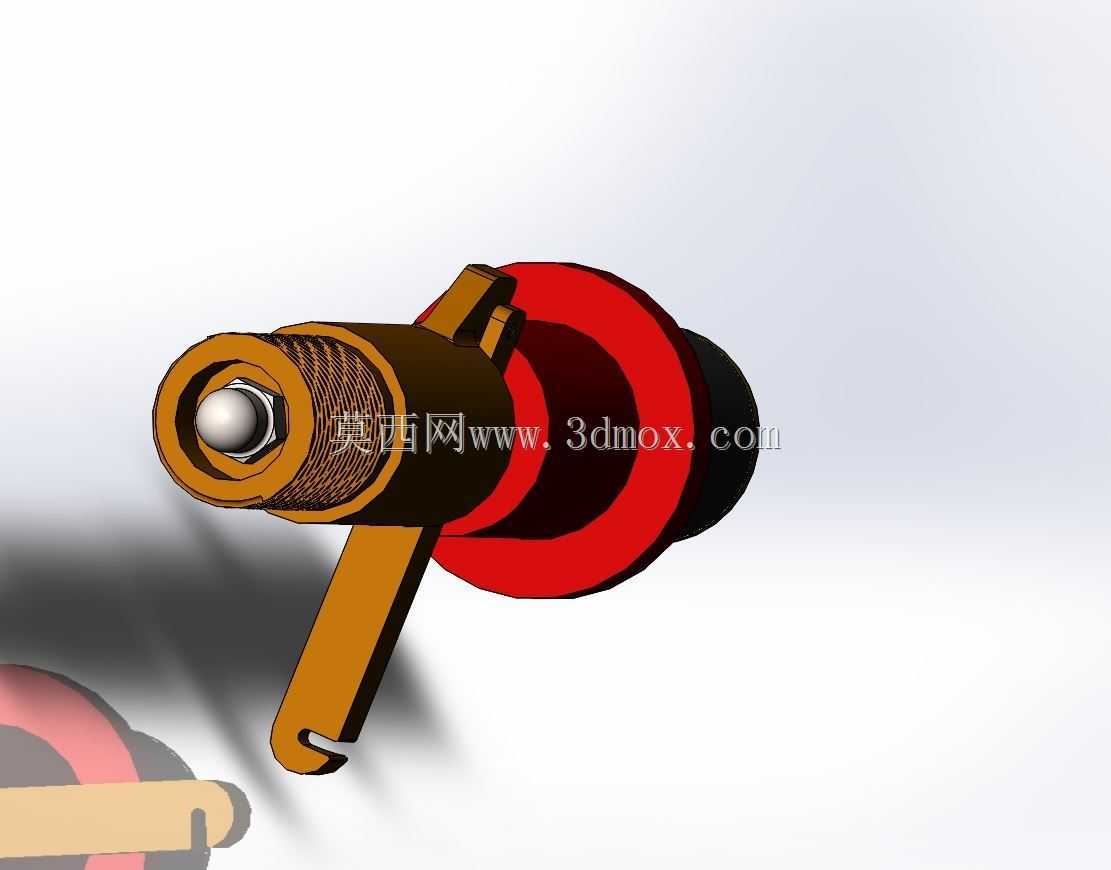

　　橡胶变形段失去径向挤压力后依靠自身弹性恢复原有内径，此时手指可轻松从指孔中抽出，整个施力与释放过程的行程经过匹配设计，拉线杆的拉动距离控制在成年人单指可轻松操作的范围内，无需额外施加过大的扳动力。设计过程中优先考虑了接触部件的人机工程适配性，与手指直接接触的橡胶段选用邵氏硬度适中的耐磨橡胶材质，既保证足够的摩擦锁紧力，又避免硬度过高压迫指部血管造成长时间佩戴的不适感，橡胶段的内壁做了细微的防滑纹理处理，在手指出汗的工况下依然能保持稳定的摩擦力，不会出现打滑松脱的情况。整套结构的金属构件均采用回转类主体设计，外层的红色防护套既作为结构的限位挡圈，也能隔绝内部弹性元件与金属传动件与外部的直接接触，

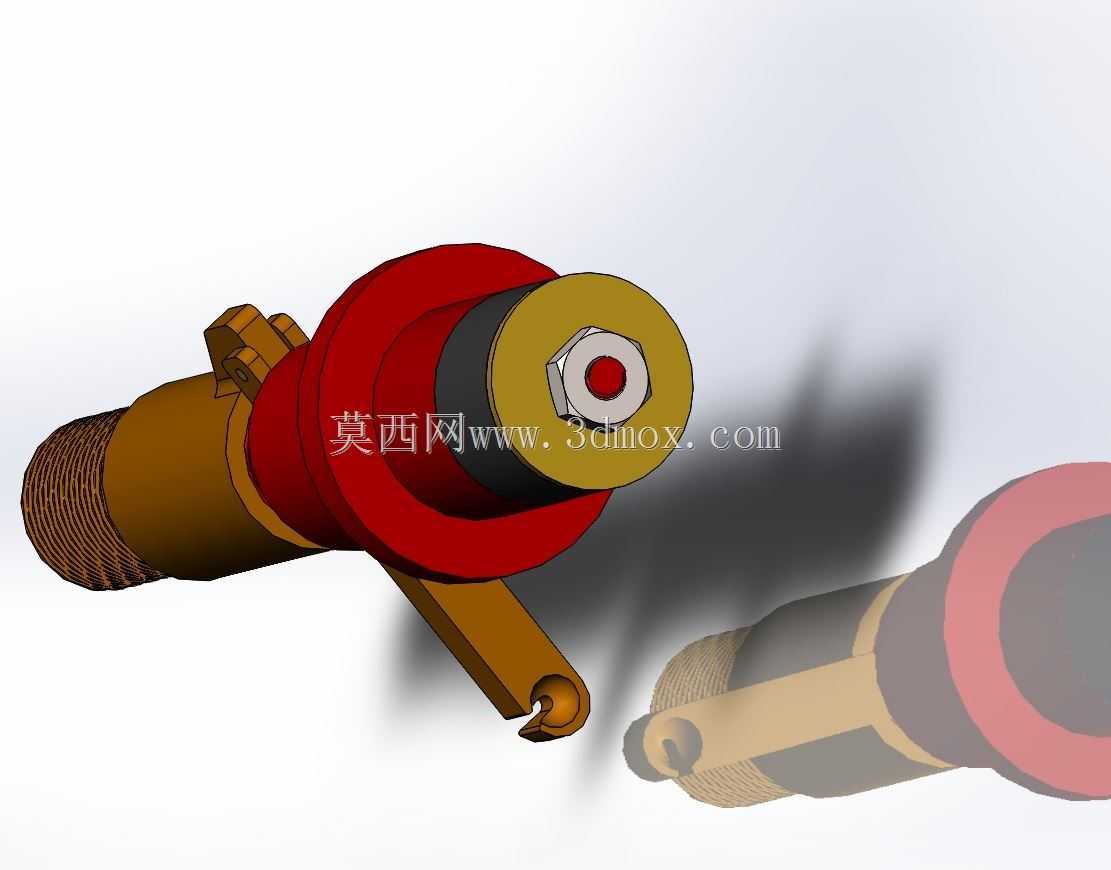

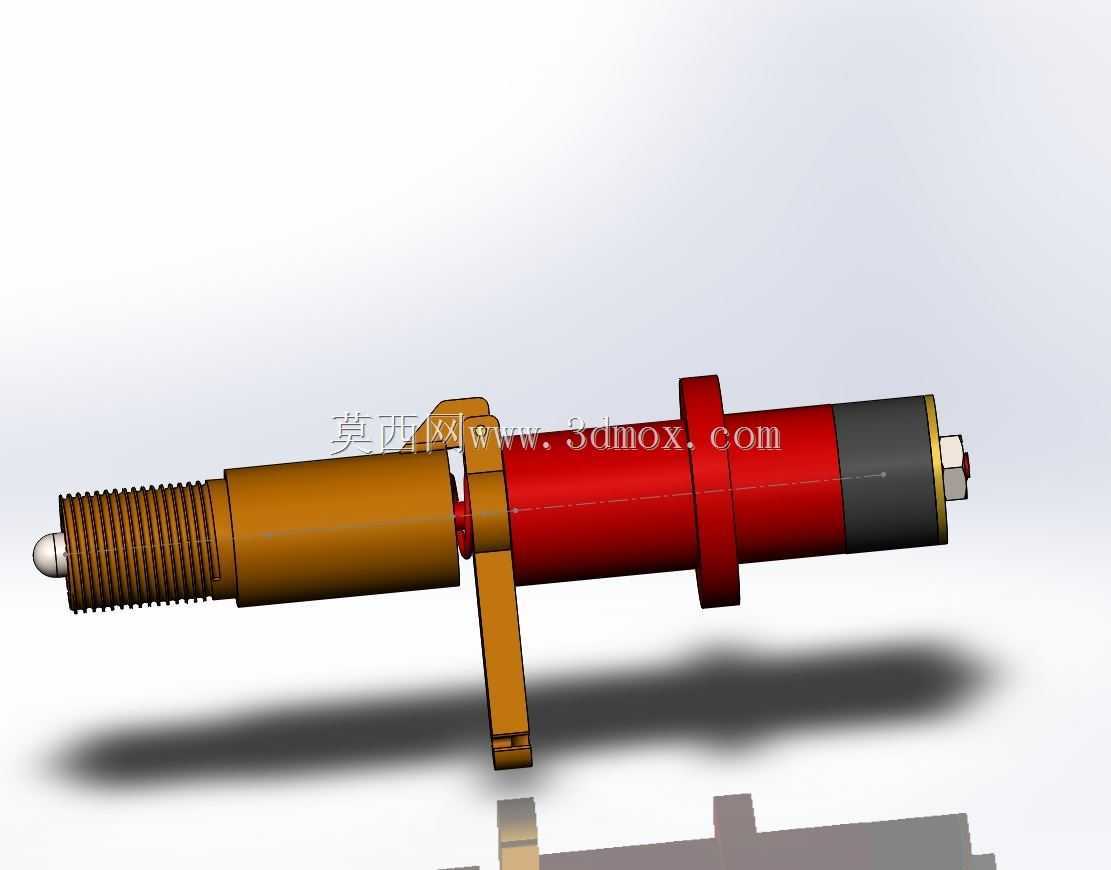

　　避免使用过程中夹伤手指或者进入灰尘影响内部传动顺畅性。端部的锁紧螺母采用标准六角外形，可使用普通活动扳手或者套筒进行拆装，方便后期更换磨损的橡胶套或者疲劳失效的弹性元件，无需定制专用拆装工具，降低后期维护成本。从安装边界尺寸来看，整套结构的径向最大尺寸控制在35mm以内，轴向总长度不超过70mm，整体重量控制在120g以内，安装时只需将结构主体嵌入保龄球预设的安装孔位，通过端部的法兰边进行轴向定位，无需额外在球体上加工复杂的定位槽，适配市面上绝大多数常规重量保龄球的指孔改造需求，不会因为加装该结构导致球体整体重量分布出现过大偏移，影响投球时的球体动平衡。内部的传动路径做了简化设计，弹性元件直接作用于橡胶段的推压环上，

　　拉线杆通过横向销轴与推压环连接，中间无多余的传动齿轮或者连杆结构，尽可能减少传动过程中的力损失，同时降低结构故障概率，在频繁往复拉动的使用工况下，内部的摩擦副均做了表面光滑处理，没有尖锐的棱角，避免长期使用过程中磨断拉线或者卡顿。伸出结构外部的拉线挂环做了圆角处理，可连接外置的拉线延长件，适配不同手指长度的使用者调整拉线的触发位置，挂环的承重能力经过校核，即使在弹性元件最大预紧力的状态下拉动，也不会出现断裂变形的情况。结构的同轴度公差控制在0.1mm以内，保证橡胶段变形时各个方向的挤压力均匀，不会出现单侧压力过大导致手指佩戴不适、或者单侧压力不足导致夹持力不够的问题，所有金属部件的表面都做了防锈氧化处理，即使长期接触手部汗液也不会出现锈蚀卡滞的情况，延长整套结构的实际使用寿命。
