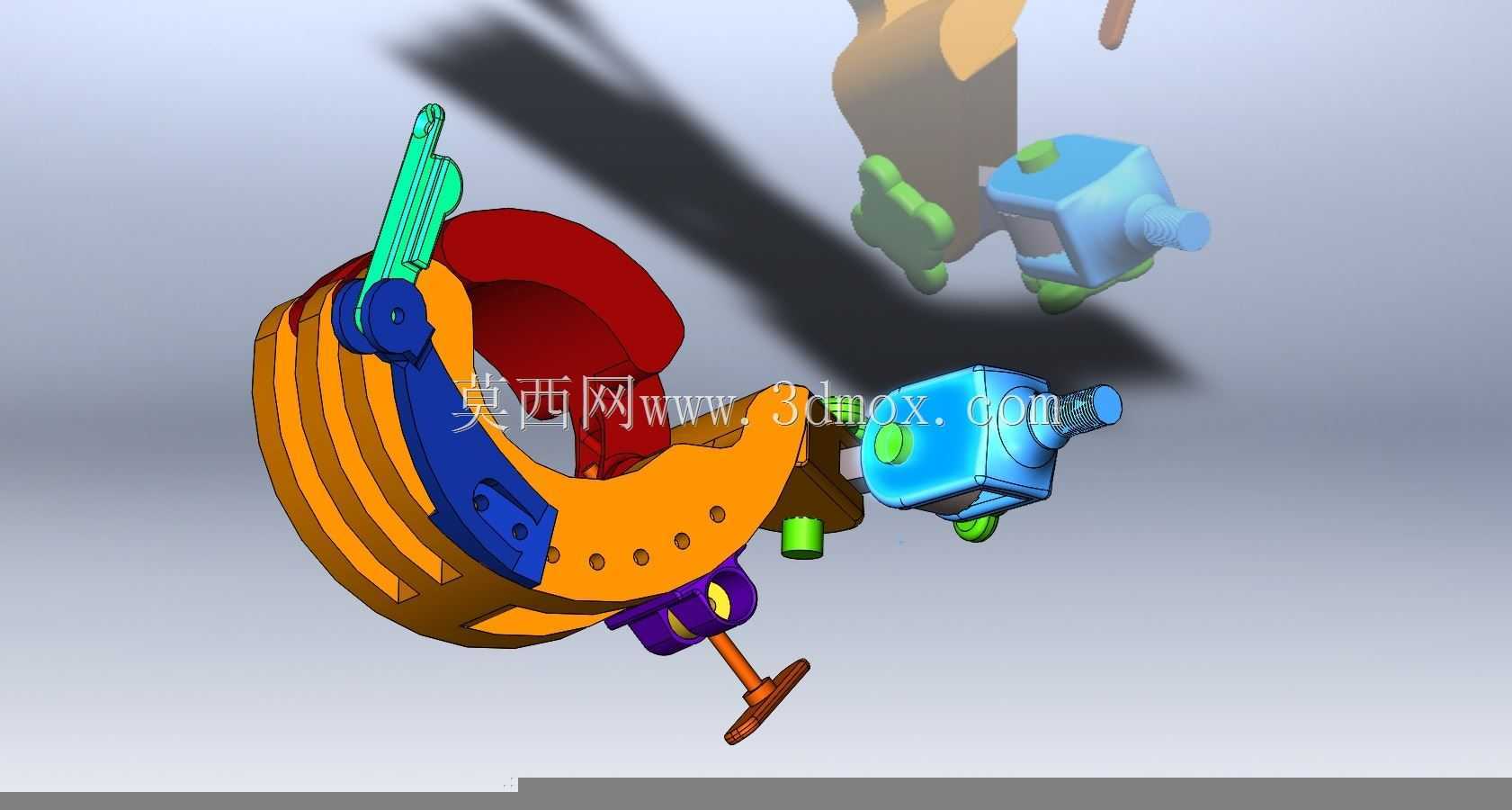

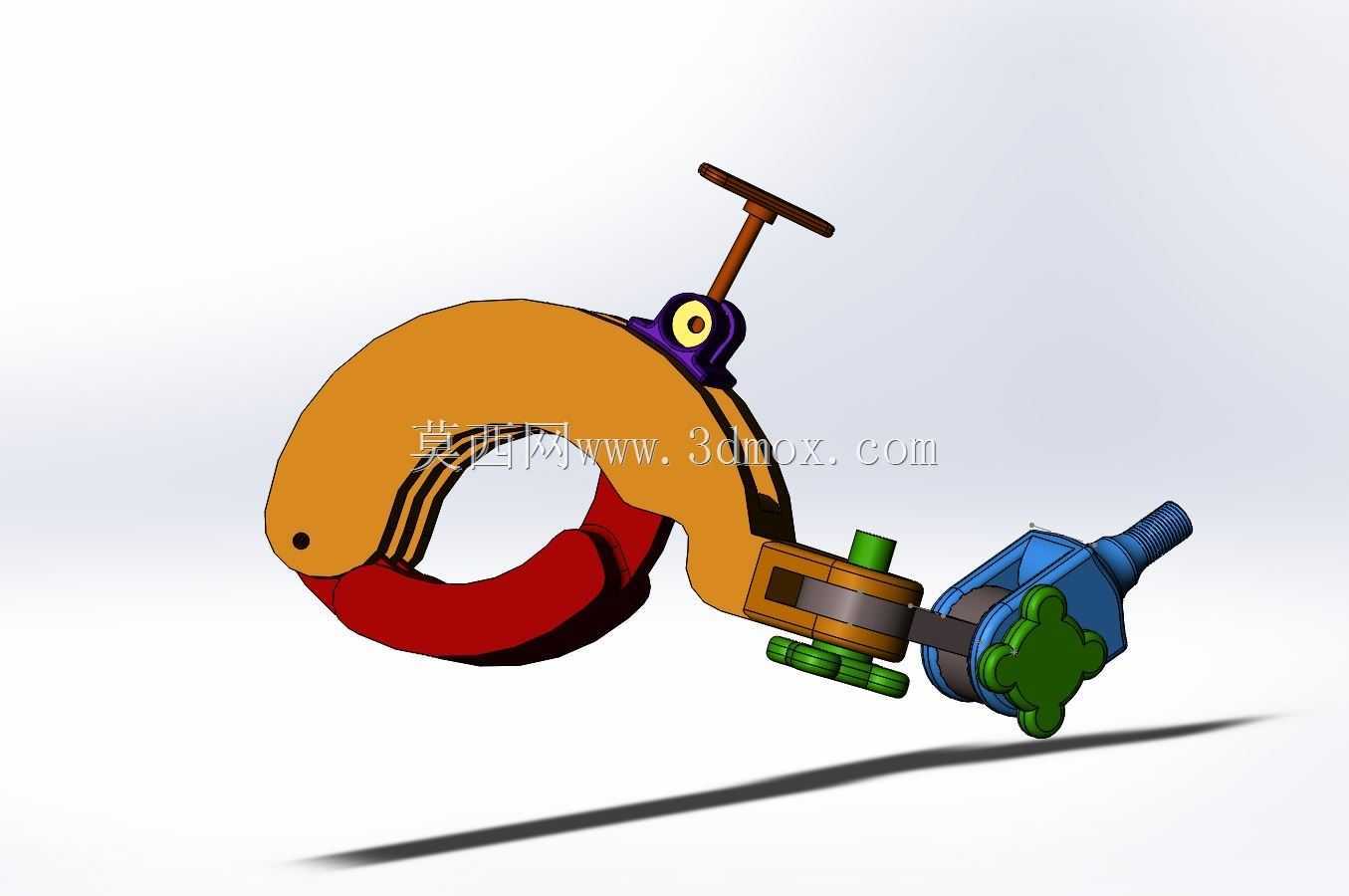

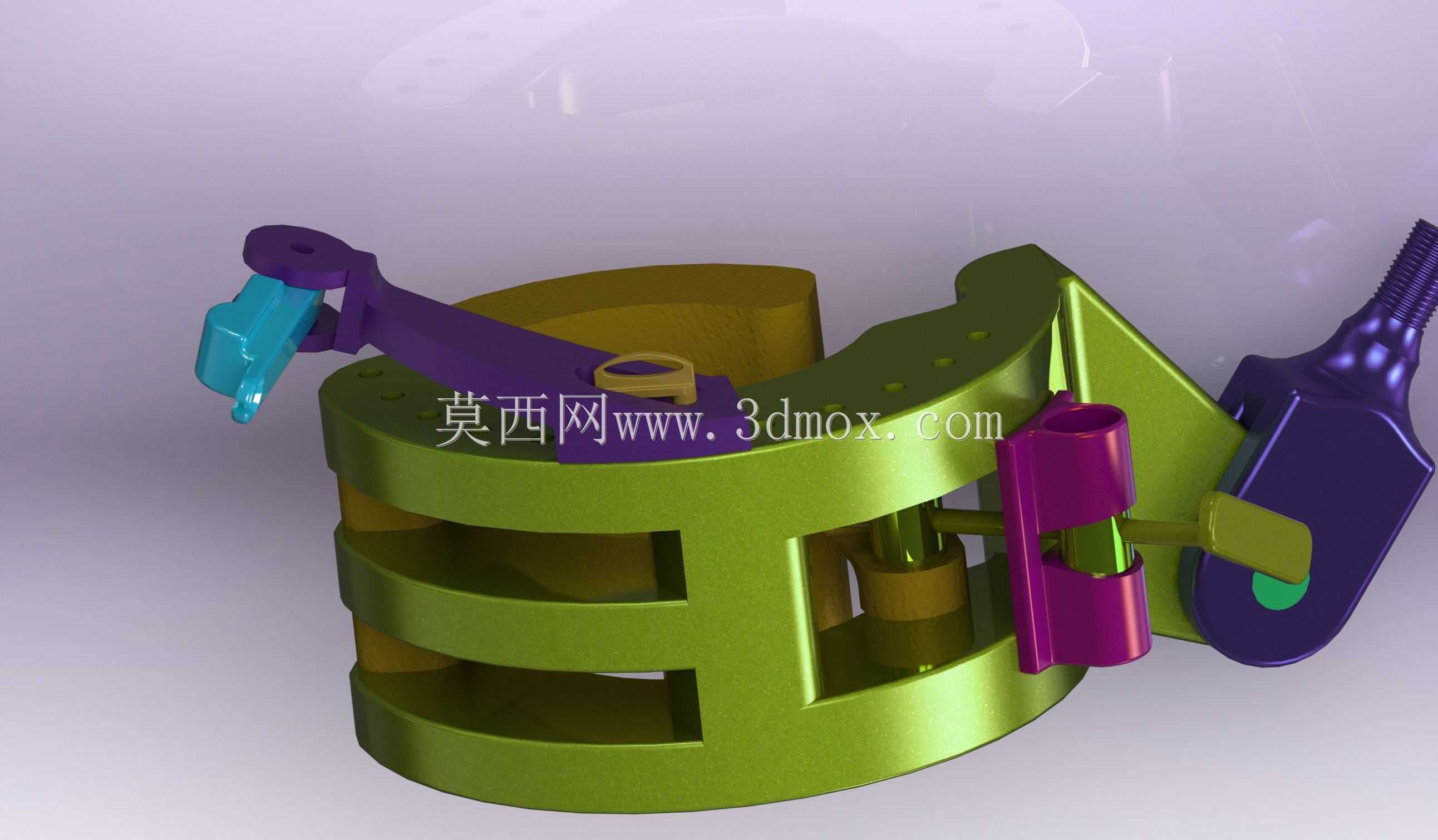

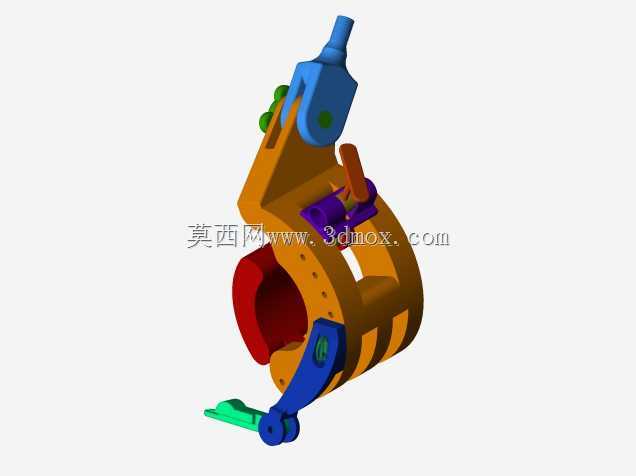

多工位可调扳机式夹持操作手结构

　　在非标工装夹具、小型作业执行端的设计场景中，这类带扳机操作的夹持结构常被用于需要快速手动锁紧、适配多规格工件的作业工位，比如小型零部件装配工位的手持夹持工具、检测工位的工件快速固定夹具、狭小空间内的辅助操作执行端，相比传统螺纹锁紧、偏心轮锁紧的夹持结构，扳机式操作的触发逻辑更符合人手施力习惯，单次按压即可完成锁紧或释放动作，能大幅降低重复装夹的操作时长，在小批量多品种的装配、检测作业线中适配性极强。

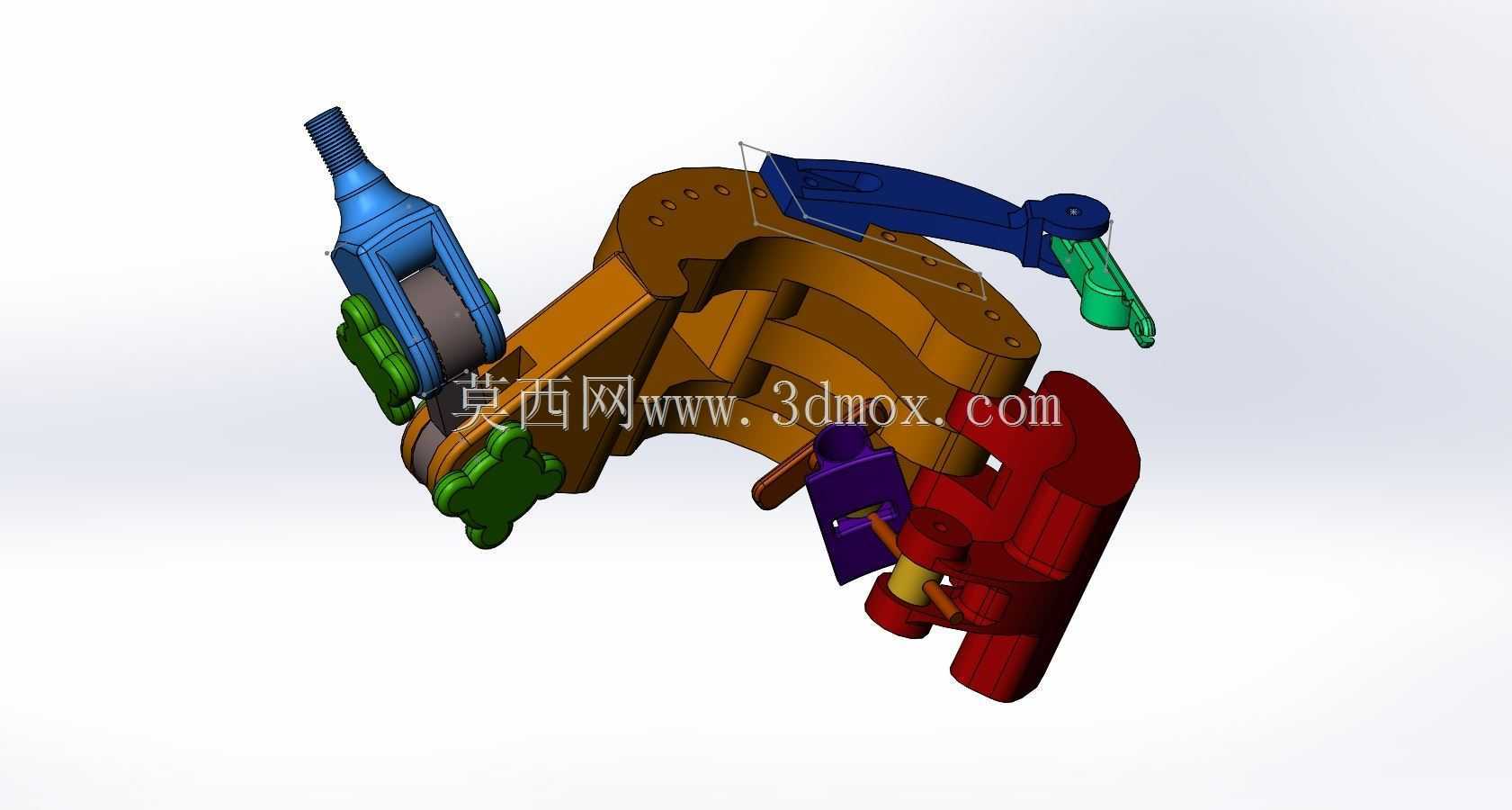

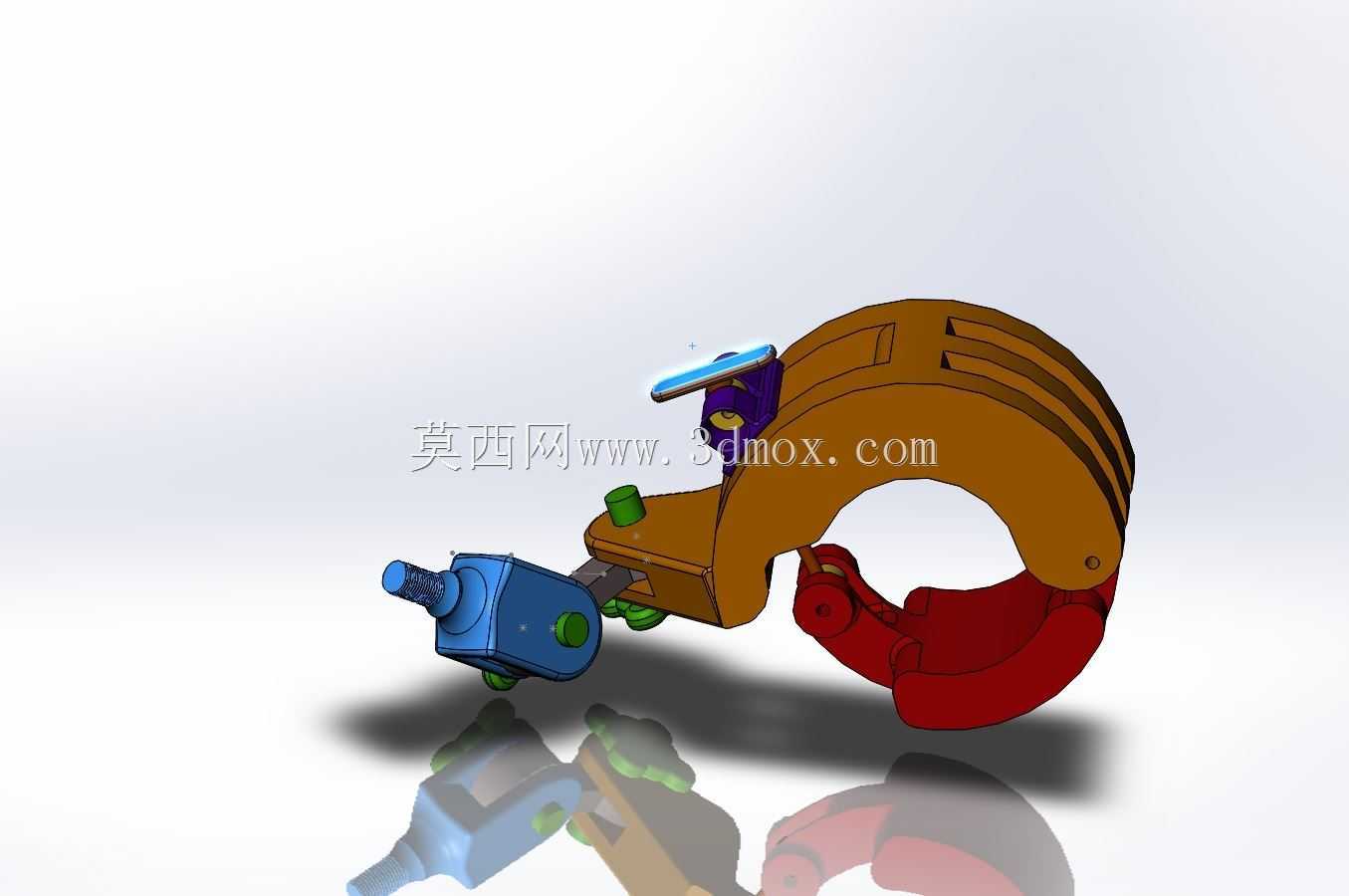

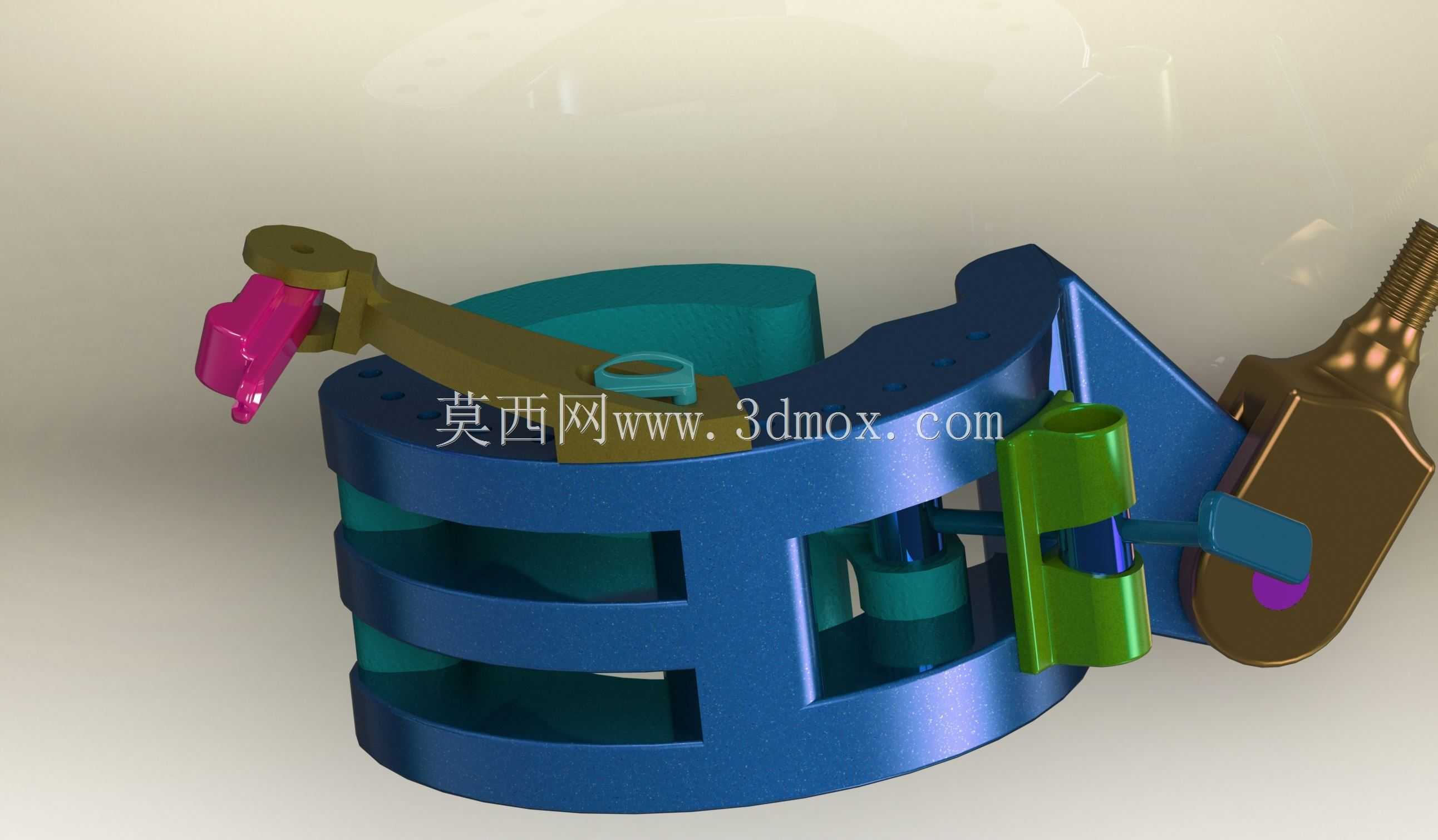

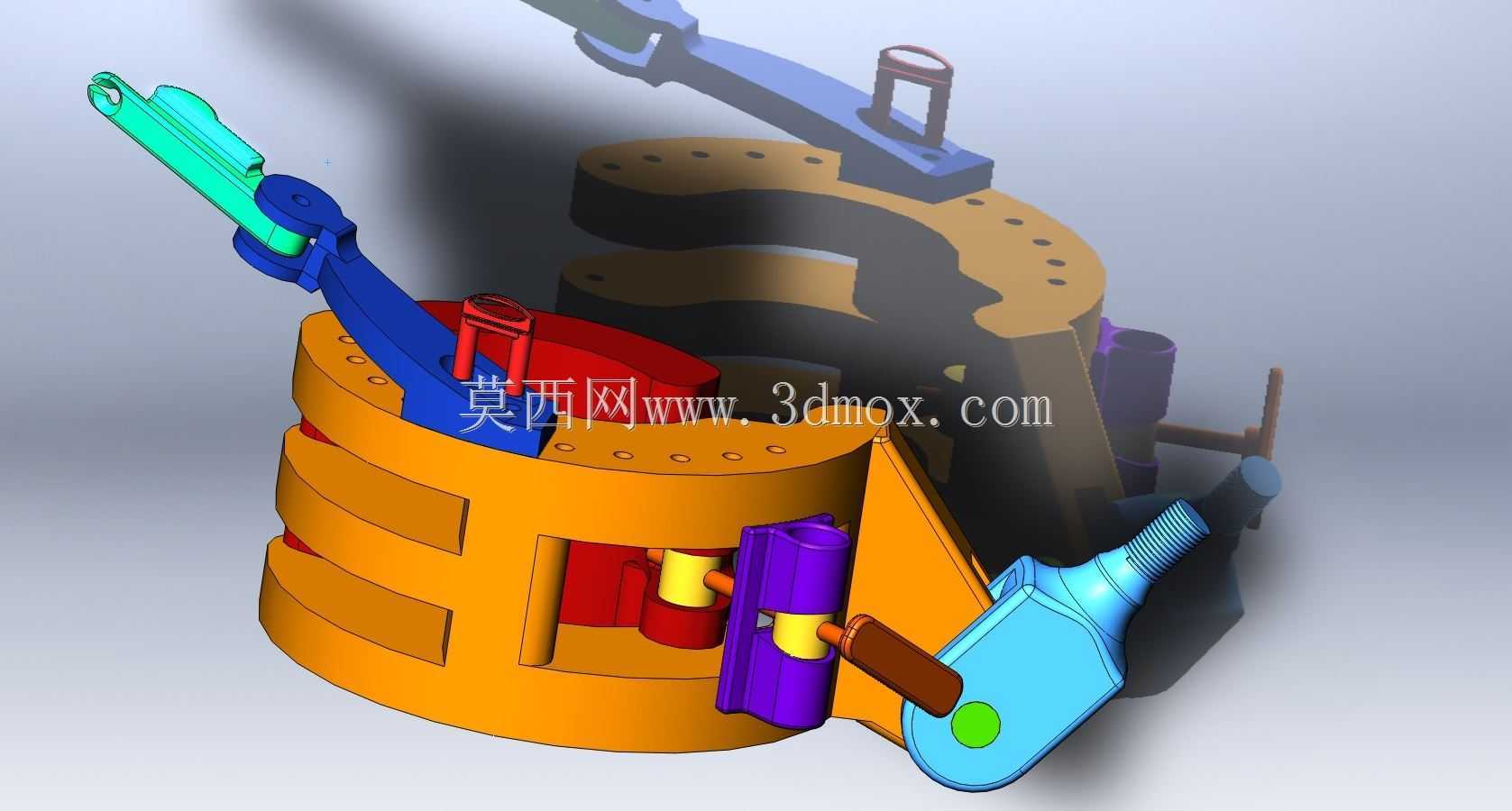

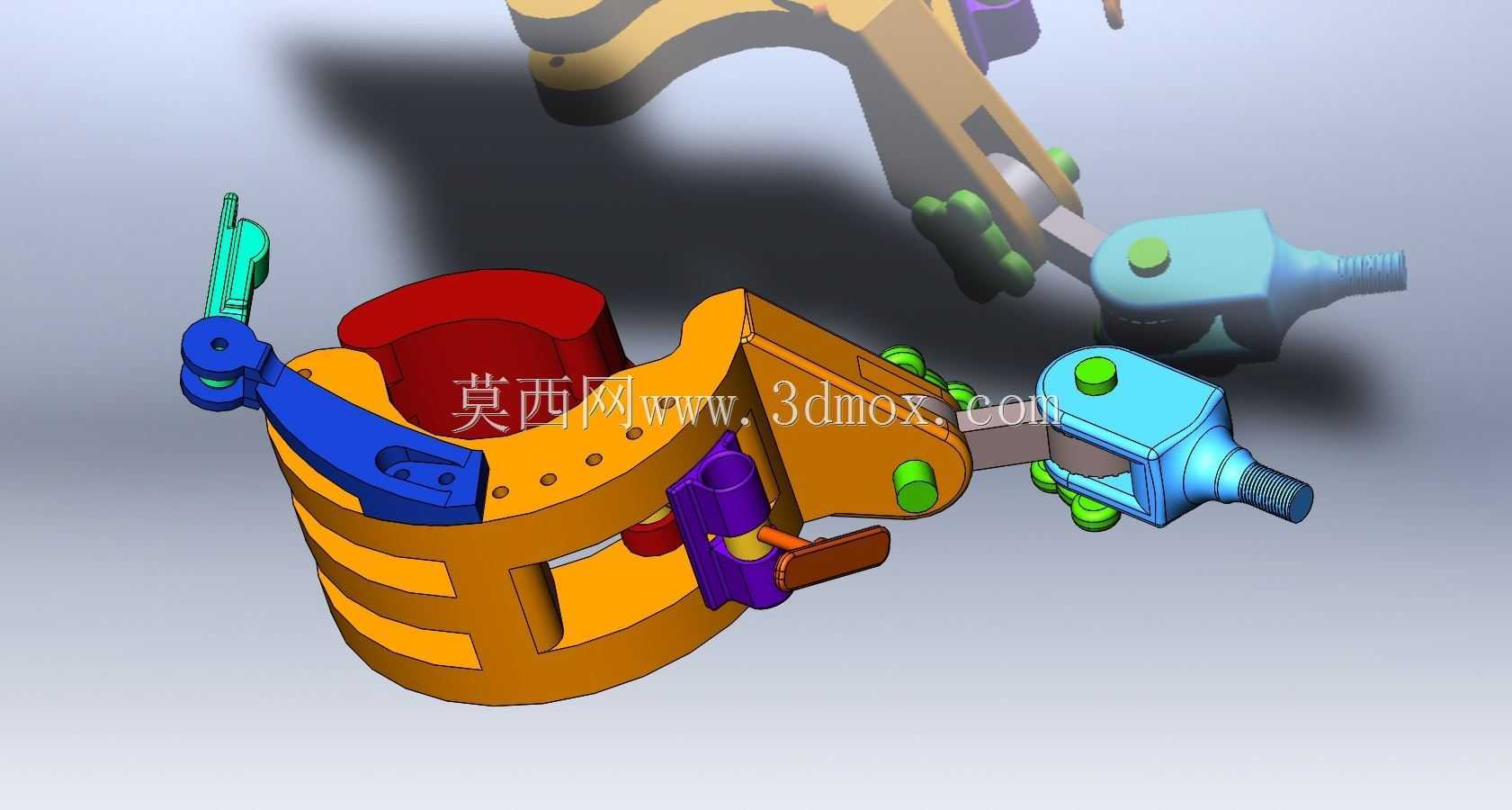

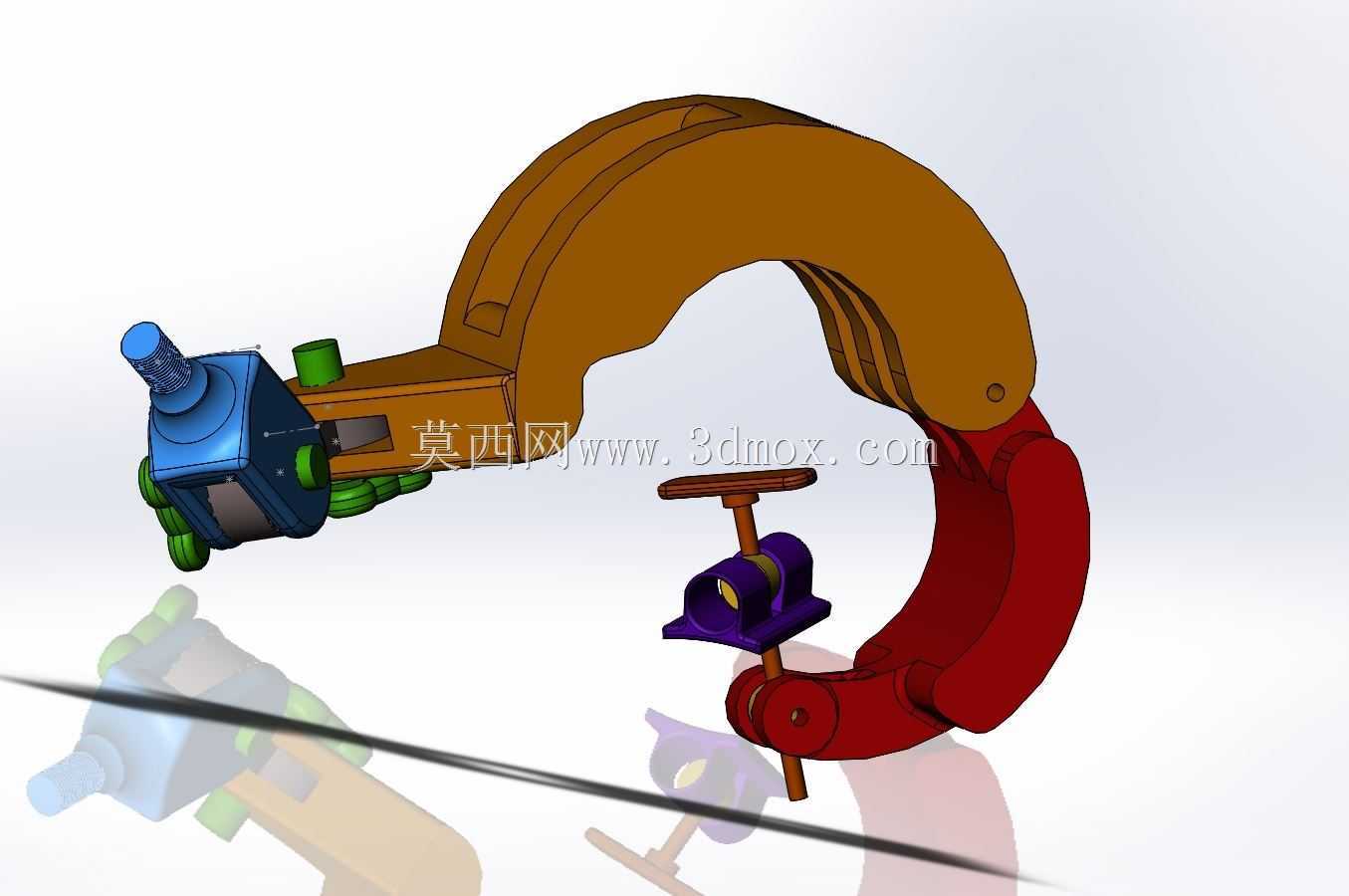

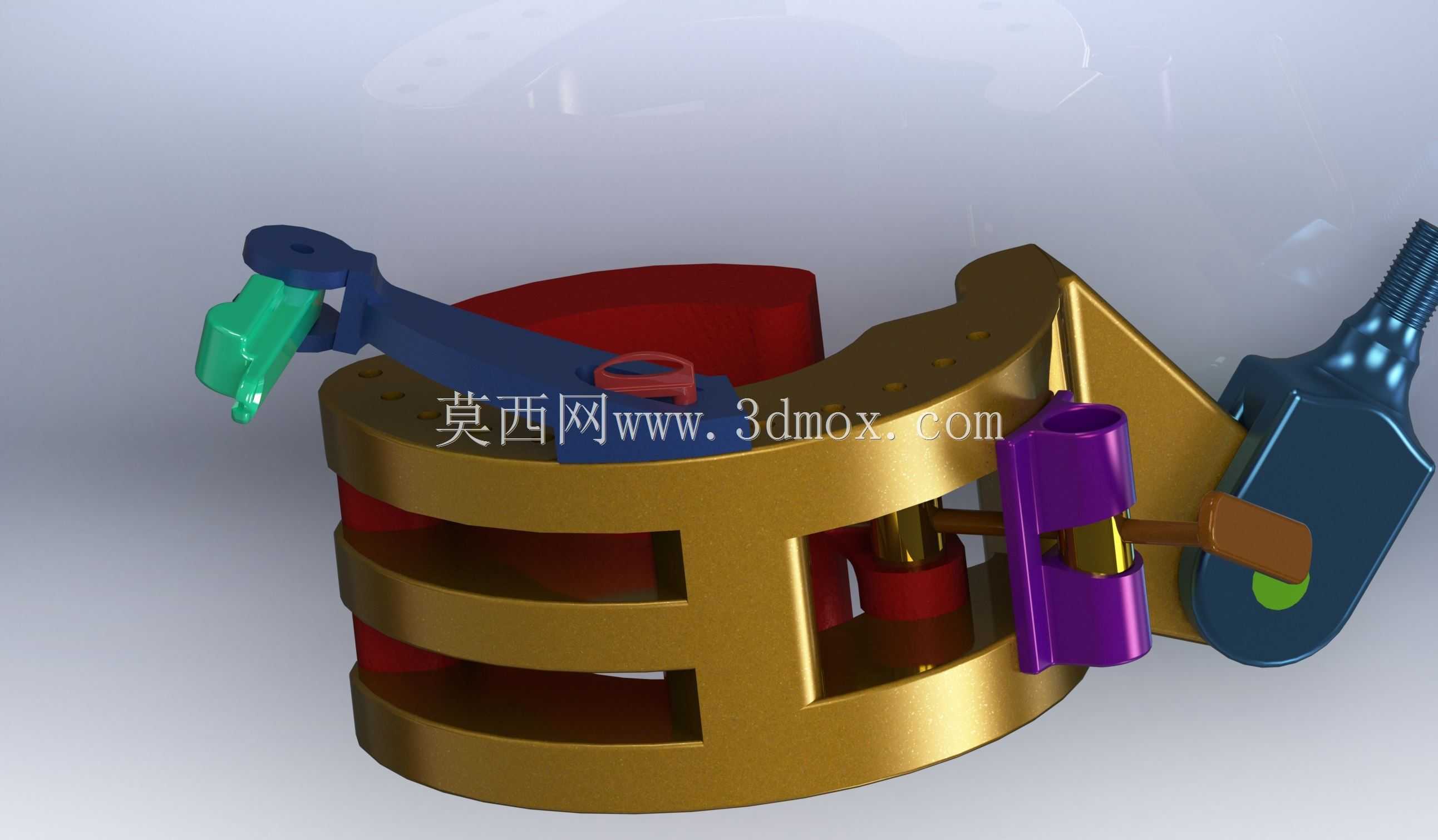

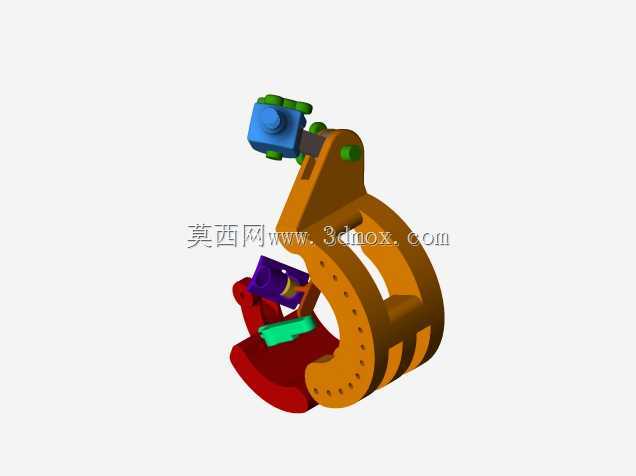

　　从功能特性来看，该夹持结构的触发指设置了10个档位的调节位置，可根据被夹持工件的尺寸差异、所需夹持力的大小，调整扳机的锁止行程，避免夹持力过大损伤工件表面，或是夹持力不足导致工件松脱。结构自带的抓斗式夹持端，在尺寸和角度上预留了较大的适配余量，不需要更换夹爪即可覆盖一定尺寸区间内的圆柱、方块、异形截面工件，对于表面带有不规则凸起、台阶的小型零件，也能通过夹爪的自适应贴合实现稳定夹持。结构中的紫色枢轴端盖采用可旋转设计，在需要清理夹爪内部碎屑、更换易损接触垫、调整内部弹簧预紧力时，可直接旋转端盖拆解对应组件，不需要将整个夹持结构完全拆分，日常维护的操作门槛更低，组件可完全打开的结构设计，也让内部卡滞、进屑后的故障排查效率得到提升，不需要借助专用工具即可完成常规的维护操作。

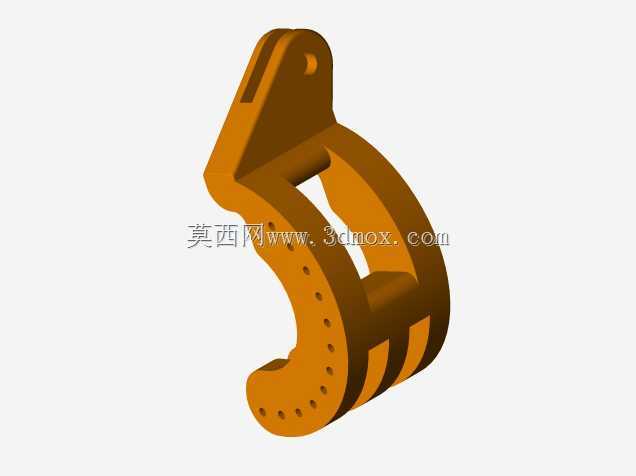

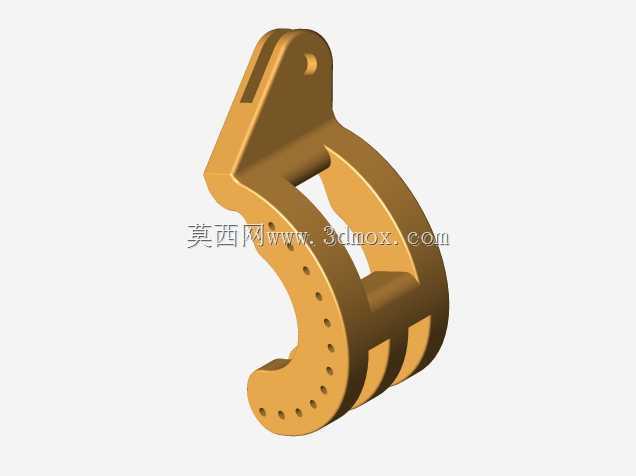

　　设计思路上，该结构优先考虑了手动操作的施力合理性，扳机的握持位置、按压行程都贴合人手操作的发力角度，长时间重复操作也不容易产生手部疲劳；主体承载结构采用弧形框架式设计，在保证整体结构刚性的前提下，尽可能削减了非受力区域的材料厚度，降低整体自重，适合手持长时间作业。夹持端的接触件采用不同颜色的模块化设计，不同颜色对应不同的接触材质或是夹持规格，作业人员可快速识别当前夹爪的适配场景，减少错用夹爪导致的工件损伤问题。锁紧机构集成在主体框架内部，没有外露的凸台、连杆结构，在狭小空间内作业时不容易和周边设备、工件发生磕碰，避免机构卡滞。

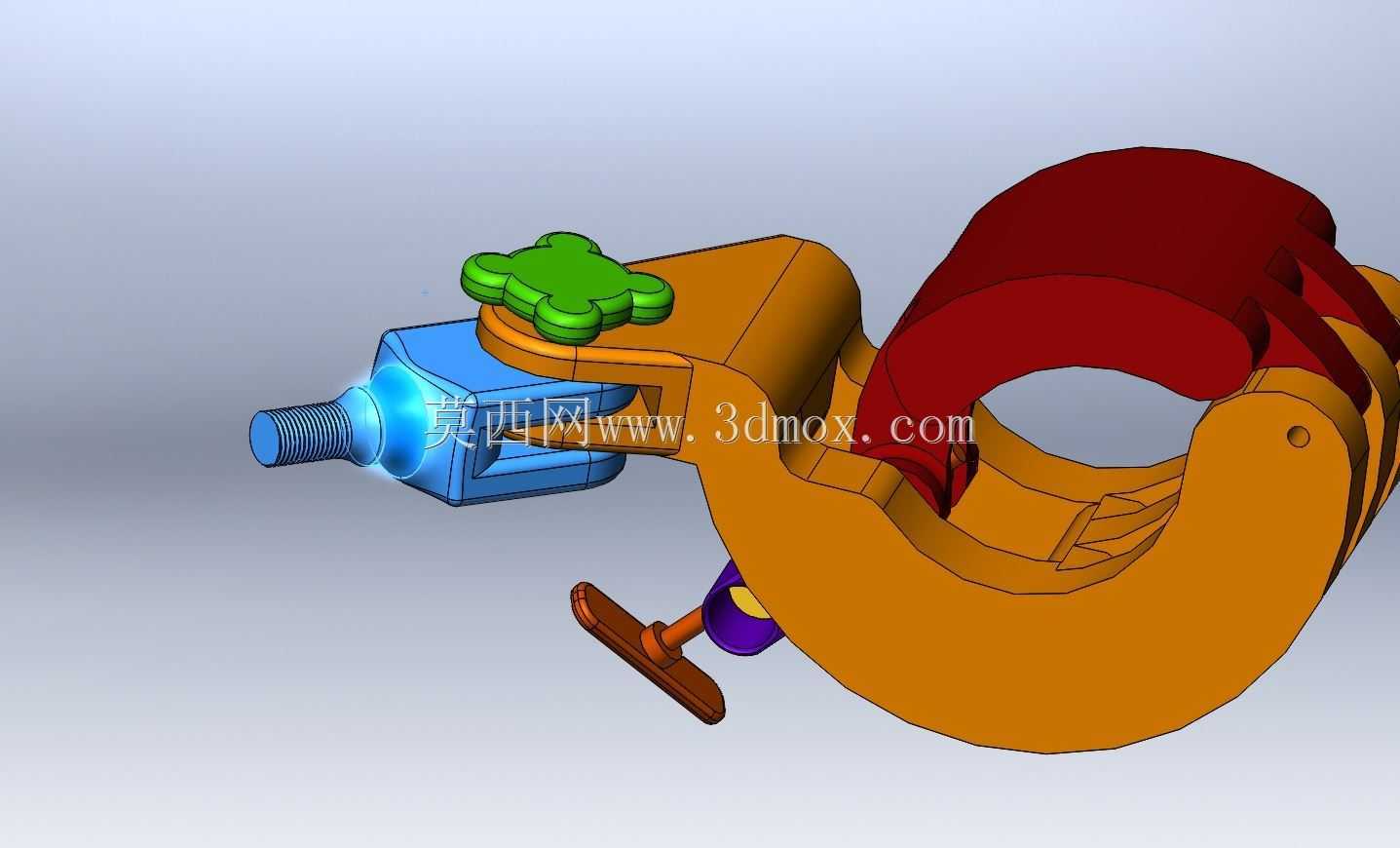

　　从安装边界与尺寸适配来看，该夹持结构的尾部预留了标准的连接接口，可直接对接手持操作手柄、机械臂末端执行法兰、固定工作台的安装座，不需要额外加工转接件即可完成装配。整体结构的最大外轮廓没有超出握持操作的合理尺寸范围，在狭窄的设备内部、装配间隙较小的工位中也能顺利伸入作业。夹爪的开合行程覆盖了常规小型零部件的夹持尺寸范围，10个档位的锁止位置可对应不同的开合量，每个档位都有明确的卡位反馈，作业人员操作时可通过触感判断是否锁止到位，不需要额外观察锁止位置，视线可集中在工件对位上，提升装配对位的精度。夹爪的接触表面可根据作业需求更换橡胶垫、铜垫、硬质合金垫等不同材质的接触块，适配易碎件、精加工面、毛坯件等不同工件的夹持需求，不需要改动整体结构即可拓展使用场景。

　　在实际使用中，该结构可通过电缆连接远程操作机构，实现扳机动作的远程触发，在高温、高辐射、有毒环境等人员无法直接靠近的作业场景中，可将该夹持结构安装在伸缩操作杆或是远程执行机构上，通过线缆传递扳机的触发动作，完成危险区域内的工件夹持、转移操作，拓展了结构的使用场景。内部的弹簧复位机构可根据操作力需求更换不同刚度的复位弹簧，适配轻触快速操作、大夹持力锁紧等不同的作业需求，整体结构的模块化程度较高，大部分易损件都可单独更换，降低长期使用的维护成本。
