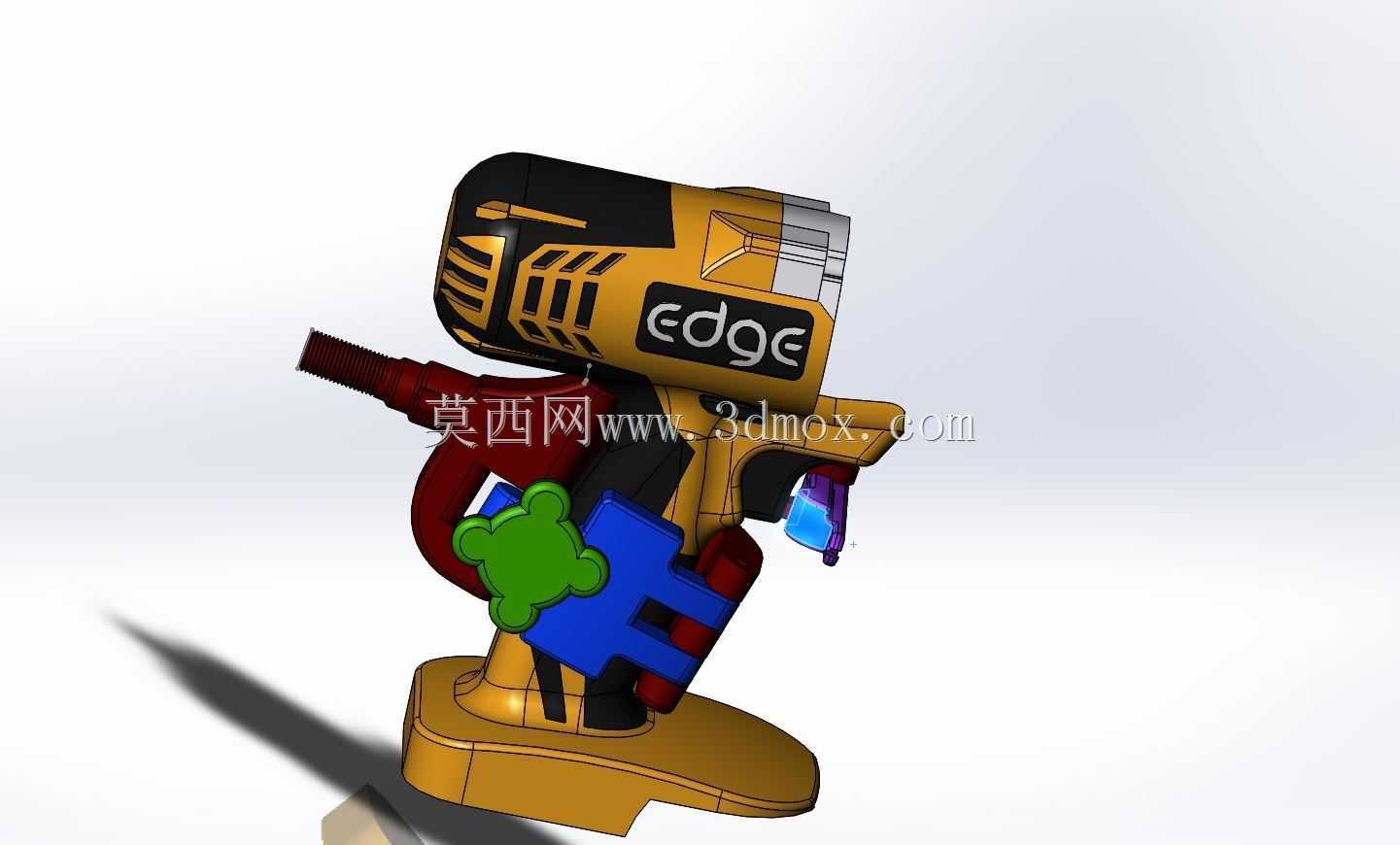

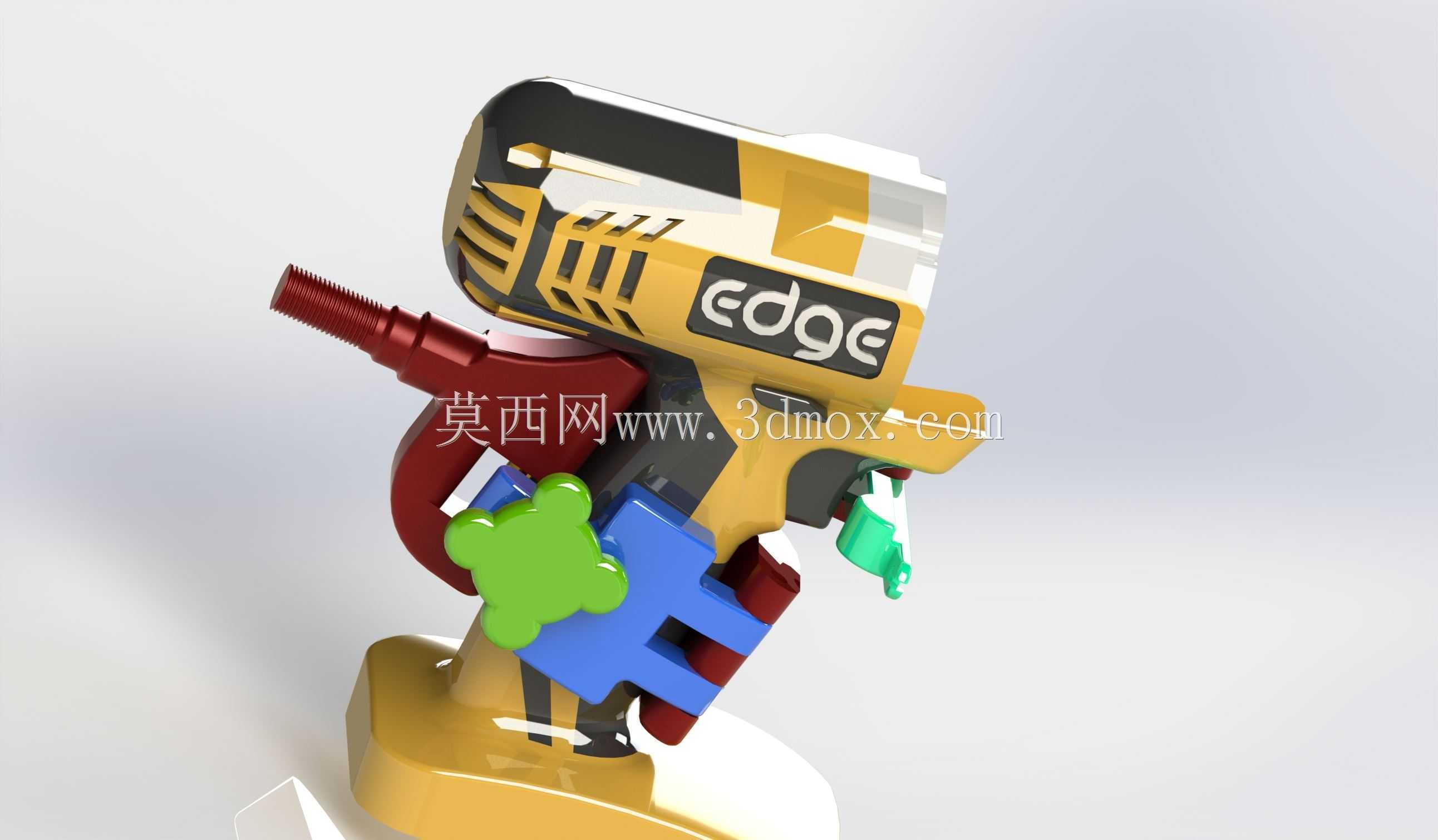

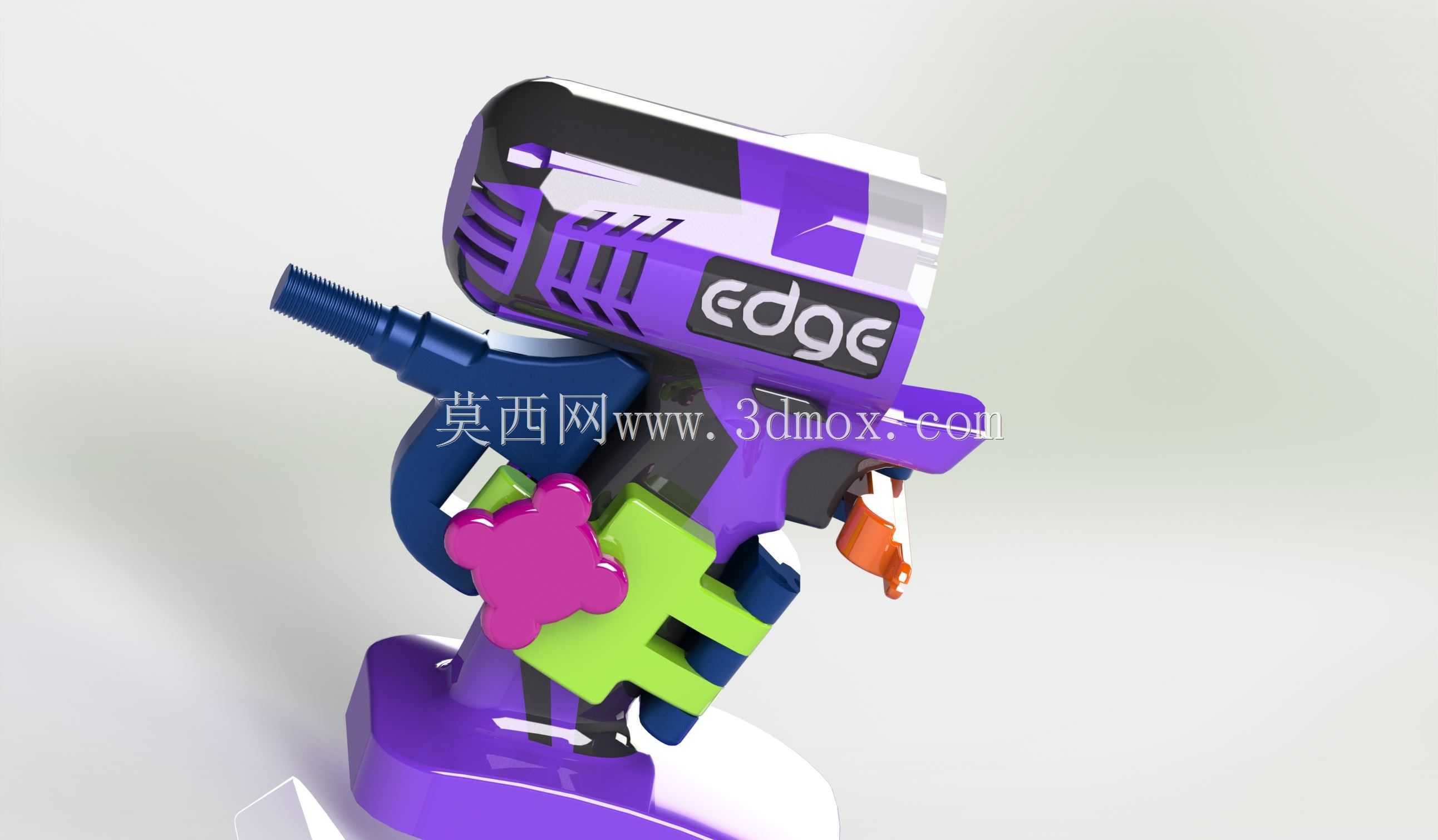

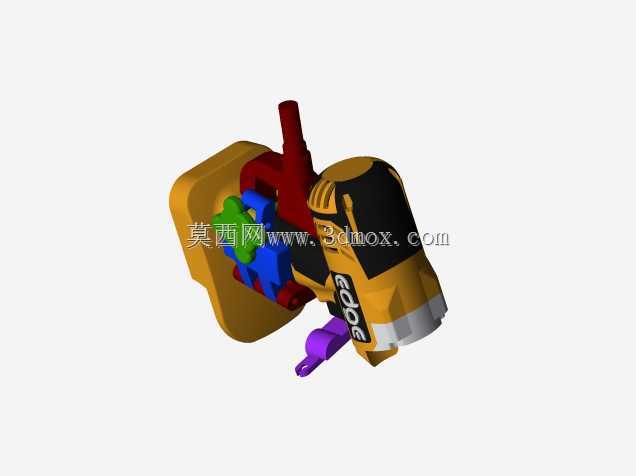

适配机械臂连接的无绳电钻握持操作结构

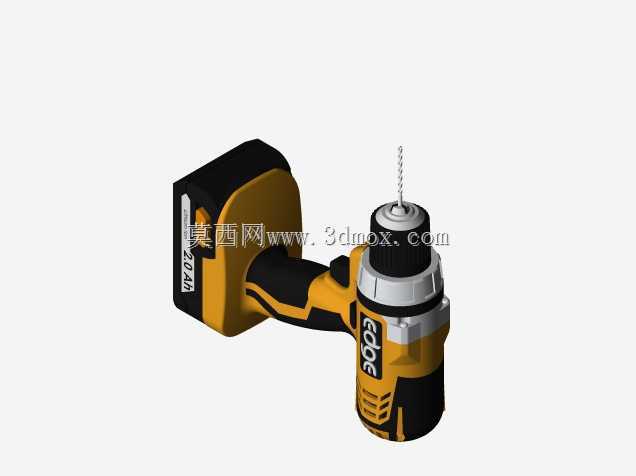

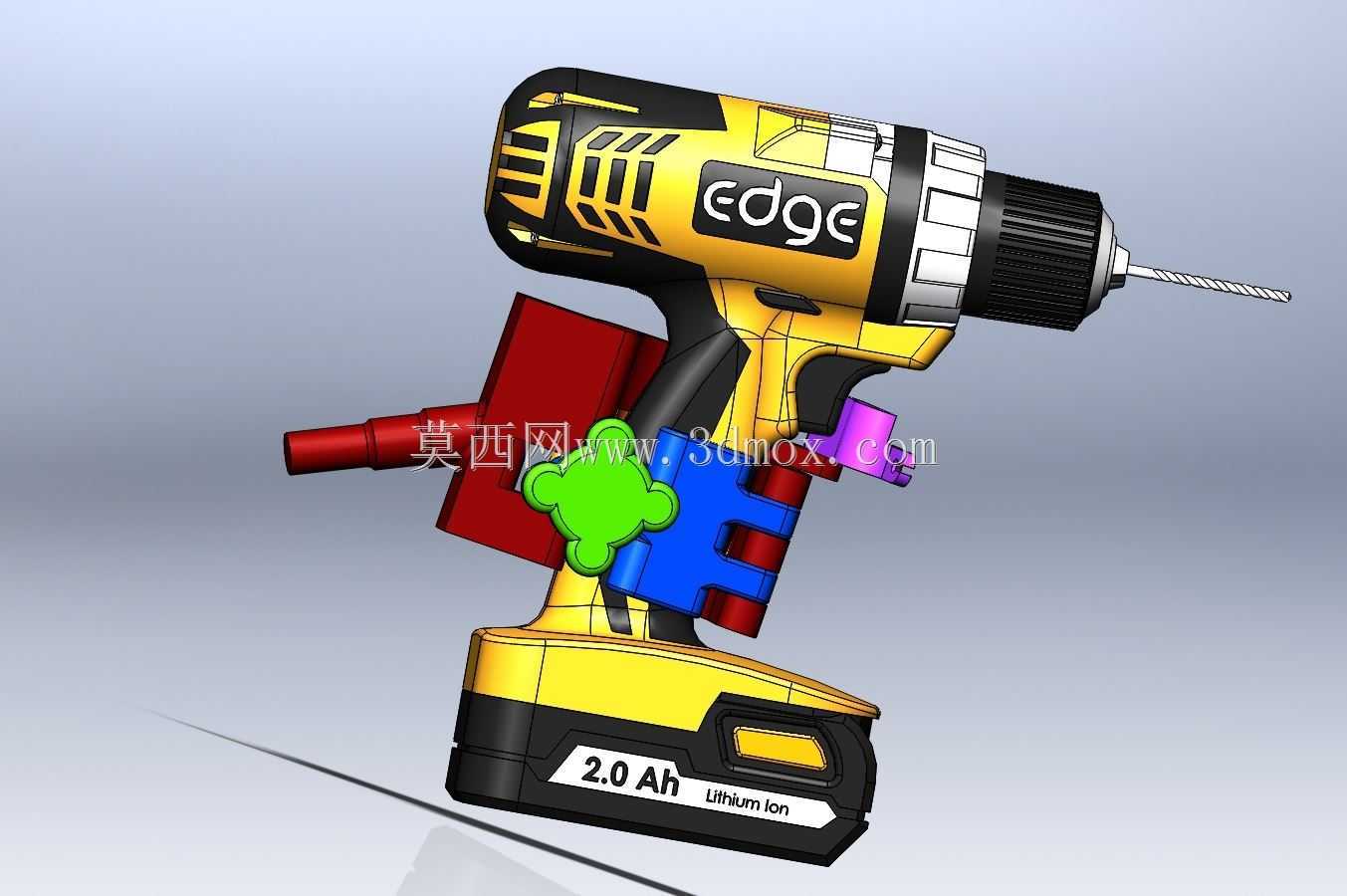

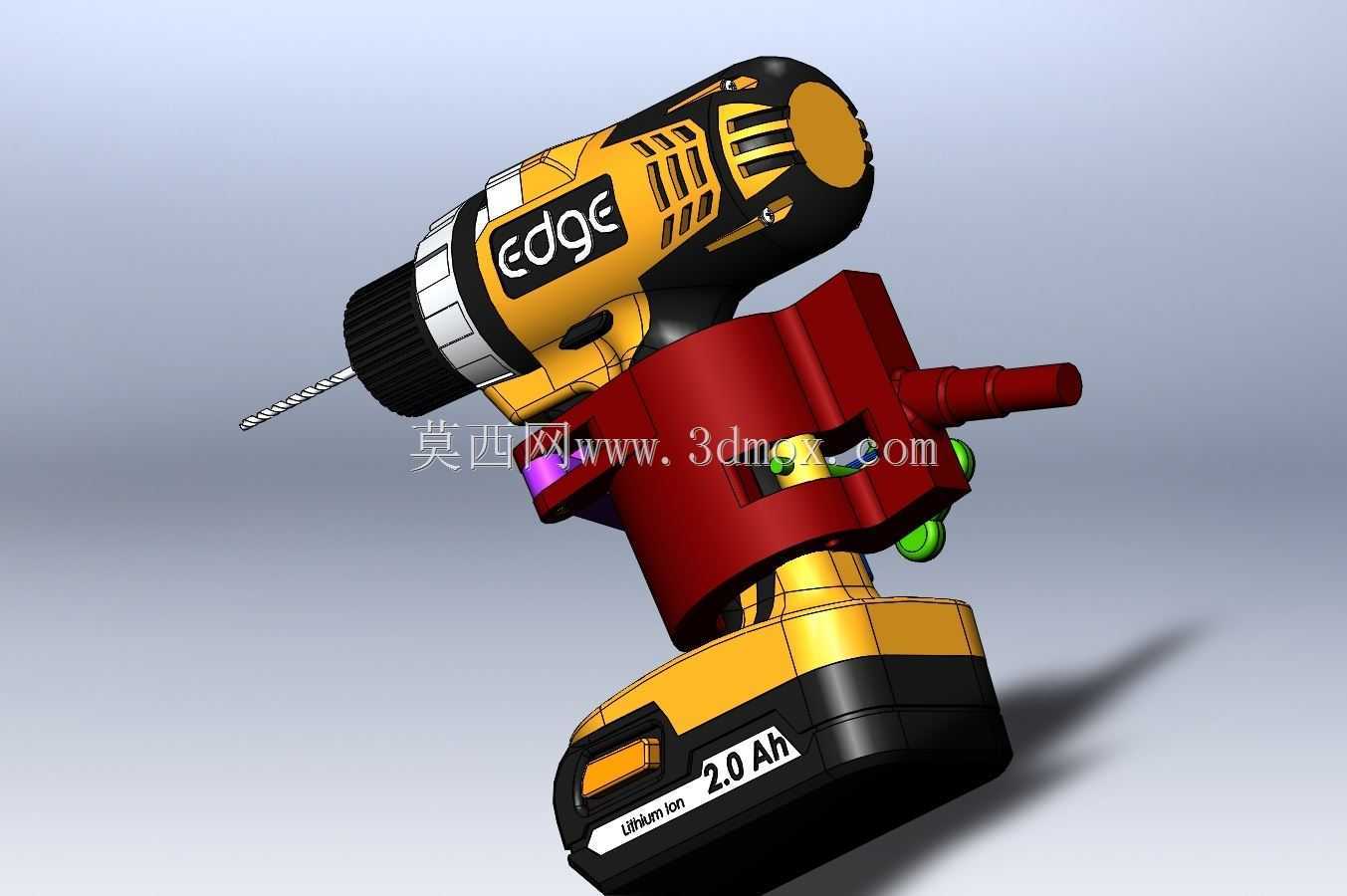

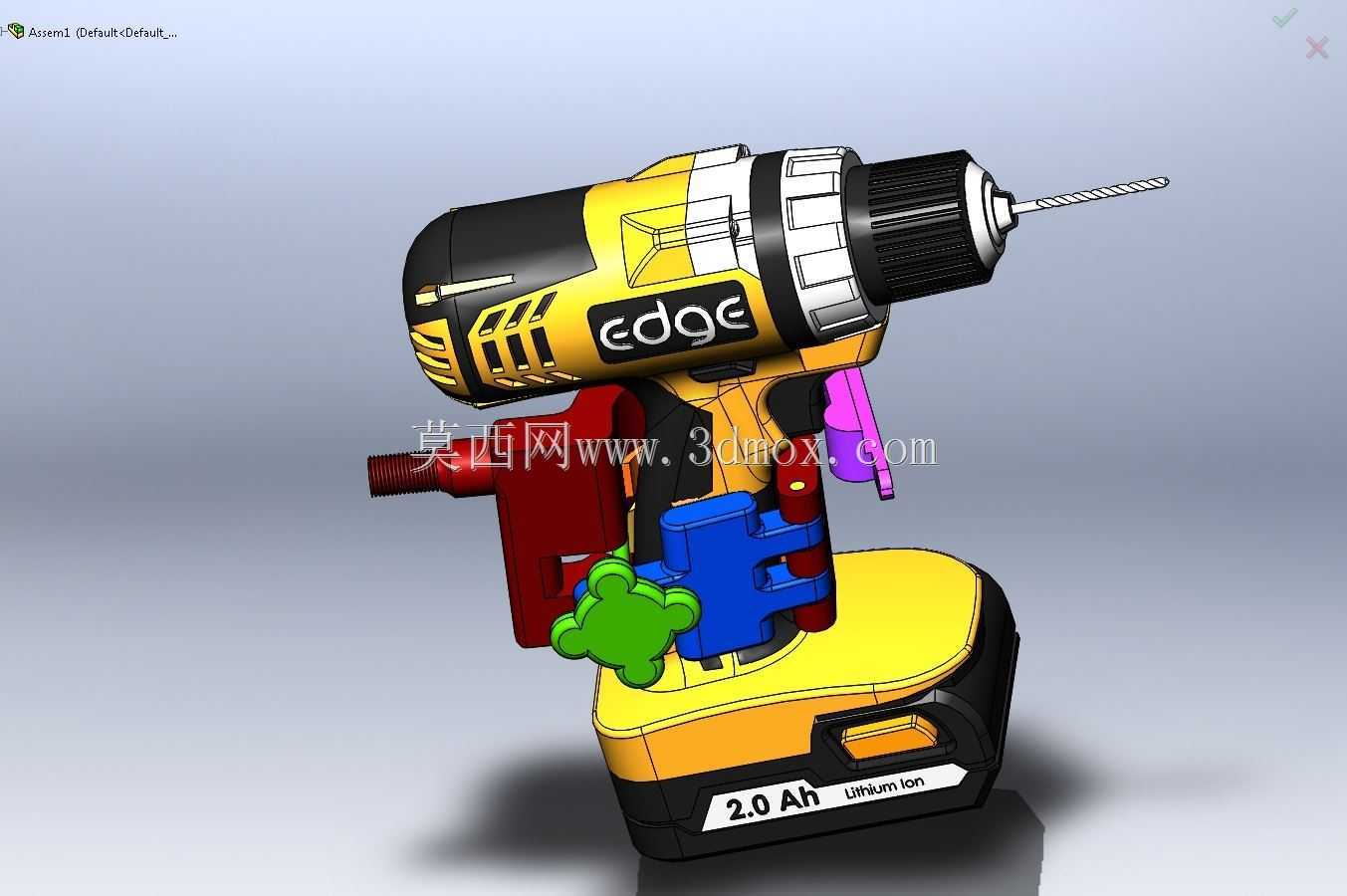

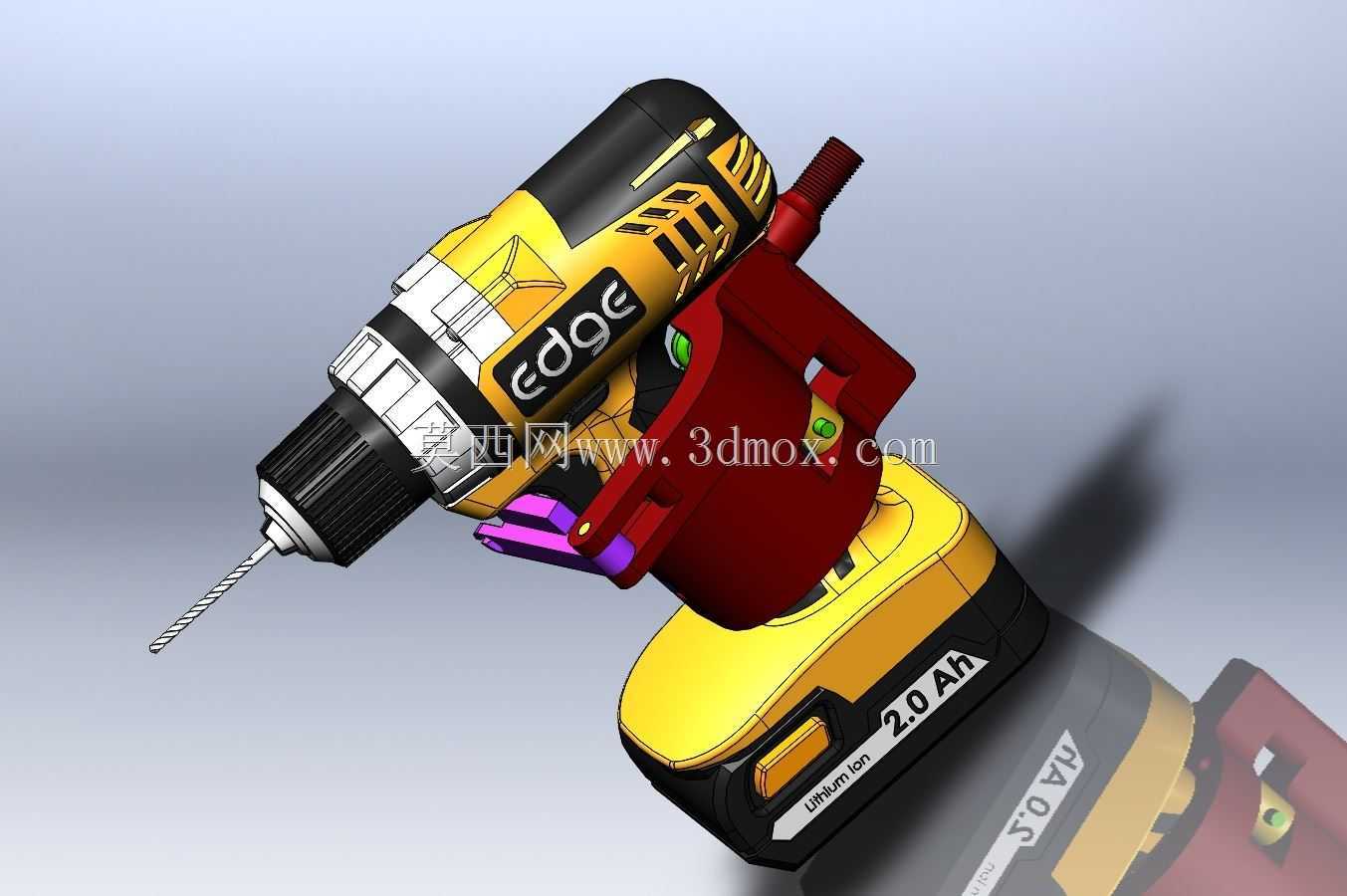

　　这套结构的核心应用场景覆盖两类工况，一类是常规人工手持无绳电钻完成的钻孔、拧紧紧固件作业，另一类是搭载在轻型协作机械臂末端，完成自动化产线上的定扭矩锁付、预制孔位钻削工序，适配电子组装、小型五金件加工、家具预装等多个需要频繁用到手持钻孔工具的生产环节，也可用于教学演示场景下的工具结构拆解、机械臂末端执行器适配教学。从实际用途来看，结构既保留了普通无绳电钻人工握持操作的全部功能逻辑，又新增了与机械臂快速对接的适配接口，不需要额外定制转接工装就能直接装在常规球头连接型机械臂末端，切换人工操作和自动化作业模式时不需要拆解主体结构，仅需插拔球头连接端即可完成模式切换，大幅降低了多场景切换的工装准备时间。功能特性层面，

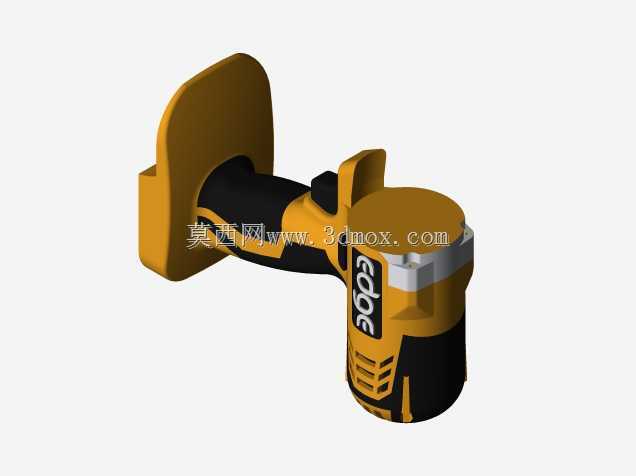

　　结构完整还原了无绳电钻的握持受力逻辑，握把区域的曲面弧度完全贴合成年男性手掌自然握持的形态，握持时虎口位置刚好对准握把与机身的衔接圆角，长时间握持作业不会出现局部应力集中导致的硌手问题；扳机触发结构做了倾斜角度优化，不管是人工用食指按压触发，还是机械臂末端的执行压块按压，都能保证按压力度线性传递到内部触发开关，不会出现卡滞、触发行程偏移的问题；新增的球头端连接结构做了定位止口设计，对接后可以限制电钻绕球头的周向转动，保证钻削作业时钻头的进给方向不会出现偏移，球头的锁紧力度可以适配常规10N·m以内的钻削反扭矩，满足小型钻孔、锁付作业的受力要求。设计思路上，最初是基于市售常规无绳电钻的主体结构做适配改造，没有重新设计电钻的核心动力、

　　传动部分，仅针对握持区域、扳机结构、连接接口做了优化调整：首先调整了扳机的倾斜角度，常规手持电钻的扳机仅适配人工食指按压的角度，装在机械臂上时压块的按压方向与人工操作方向存在15度左右的夹角，原结构会出现按压行程不足的问题，调整角度后两种按压方向都能覆盖完整的触发行程；其次在握把底部新增了球头连接端，连接端与握把主体做了一体化的加强筋设计，避免钻削反作用力导致连接端断裂；握把表面的防滑结构做了分区设计，人工握持的区域做了内凹的防滑纹理，机械臂夹持的区域做了光面定位基准面，方便机械臂夹爪找准定位位置。外形尺寸与安装边界方面，整套结构的总长控制在220mm以内，握把区域的最大直径为58mm，适配绝大多数成年人的手掌握持尺寸，

　　也适配常规轻型协作机械臂夹爪的开合行程范围；球头连接端采用行业通用的12mm直径球头标准，可直接匹配市面上绝大多数带球头快换接口的机械臂末端，不需要额外加工转接套；安装时需要注意，球头插入对接座后要确认锁紧销卡入球头的定位凹槽，避免作业过程中电钻脱落，扳机的按压行程预留了3mm的超程余量，不管是人工按压还是机械压块按压，都不会因为过压损坏内部触发开关；握把与机身衔接的位置做了10mm的圆角过渡，既可以提升握持舒适度，也能避免应力集中导致的结构断裂，机身侧面的功能按键位置没有做改动，保留了原电钻的扭矩调节、正反转切换功能，人工操作时的使用习惯与普通无绳电钻完全一致，不需要额外适应。
