滚轴式圆管重物移动夹持搬运装置

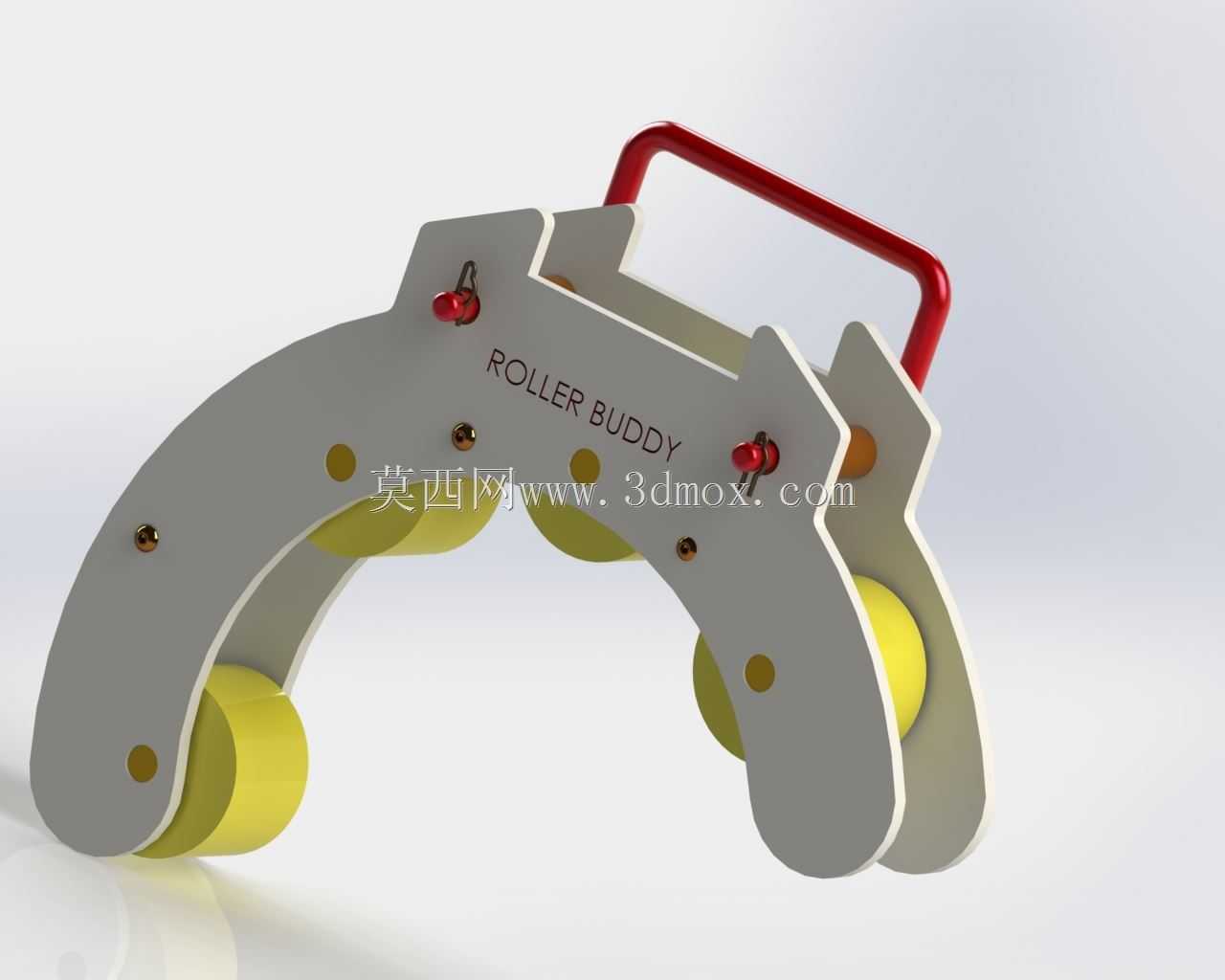

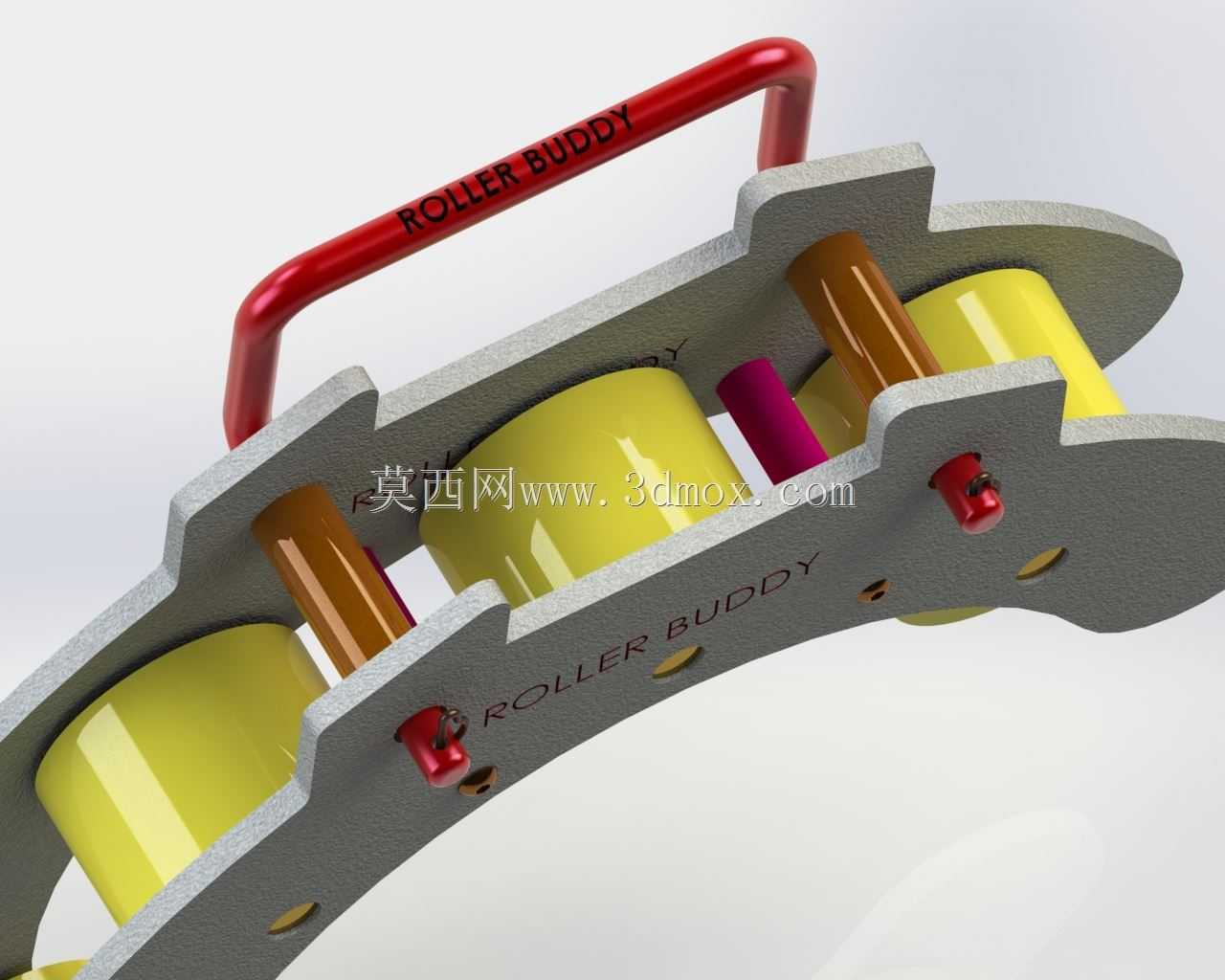

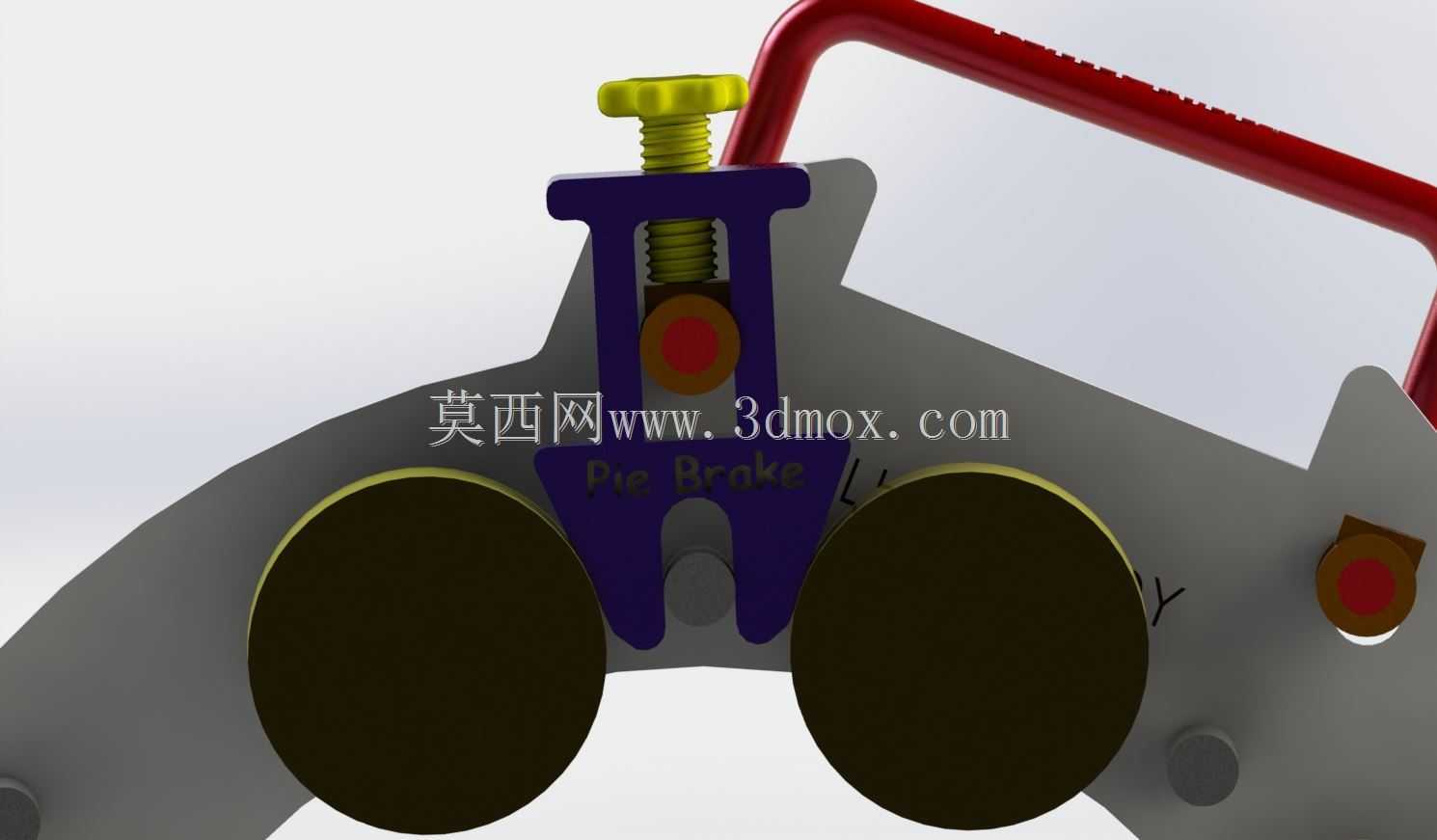

　　在车间管材转运、户外管线铺设、重型圆柱类物料短距离移位的作业场景里，常遇到无起重设备、作业空间狭窄无法进入推车的工况，这类场景下传统撬棍移位容易损伤物料表面，多人抬运劳动强度大且存在安全隐患，这款滚轴式夹持搬运装置正是针对这类痛点设计的手动作业工具。装置整体采用夹钳式主体结构搭配顶部握持横梁，核心作业逻辑借鉴了古代滚木运物的原理，将夹持固定与滚动移位功能集成在同一机构上，作业时无需额外配置撬棍、垫木等辅助工具，单人即可完成圆柱类物料的短距离移位操作。从结构组成来看，装置分为左右对称的两组夹臂单元，每组夹臂下端设置两个贴合圆柱面的弧形卡位结构，卡位内侧嵌装低摩擦系数的耐磨接触件，既可以保证夹持时与圆管表面的贴合度，

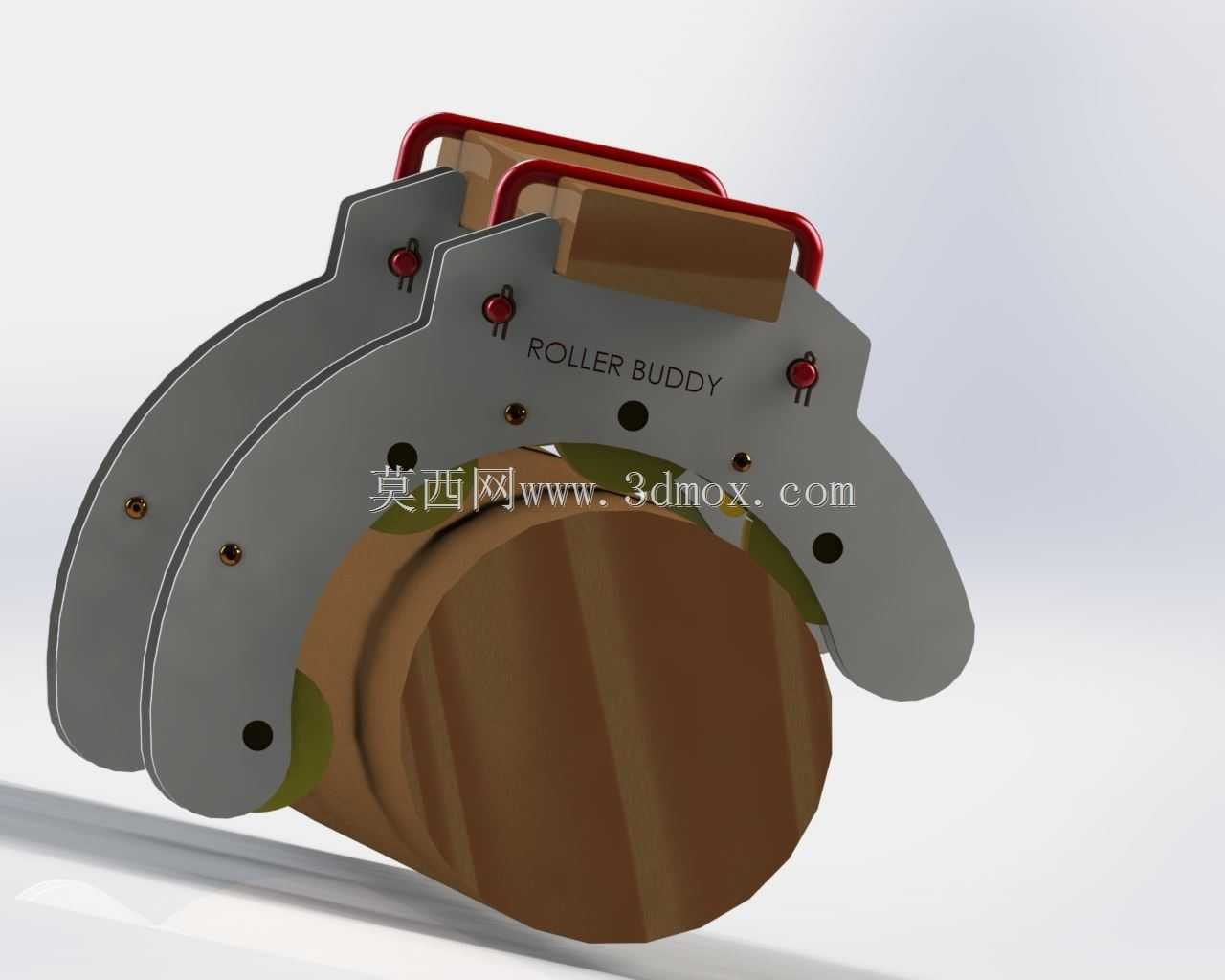

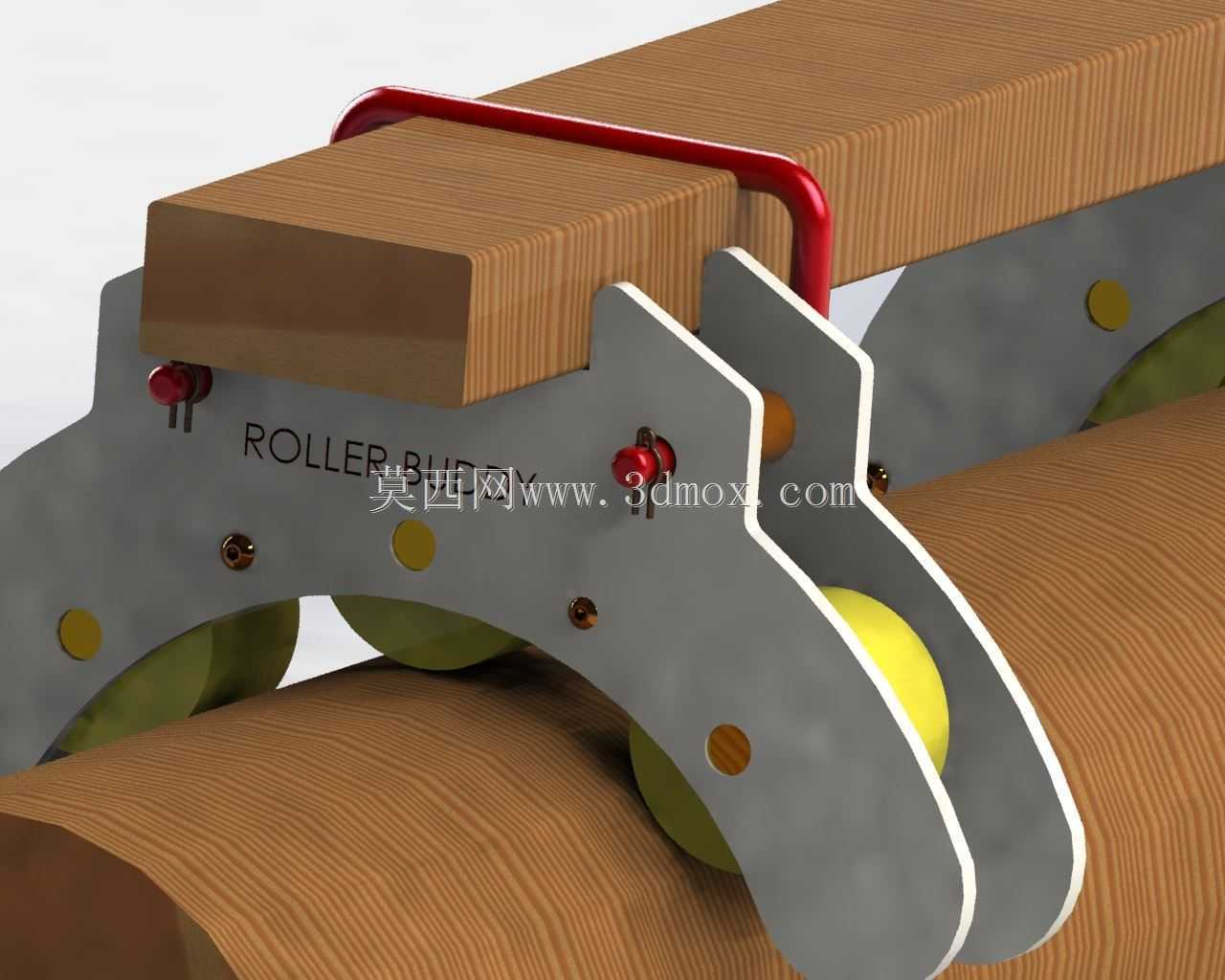

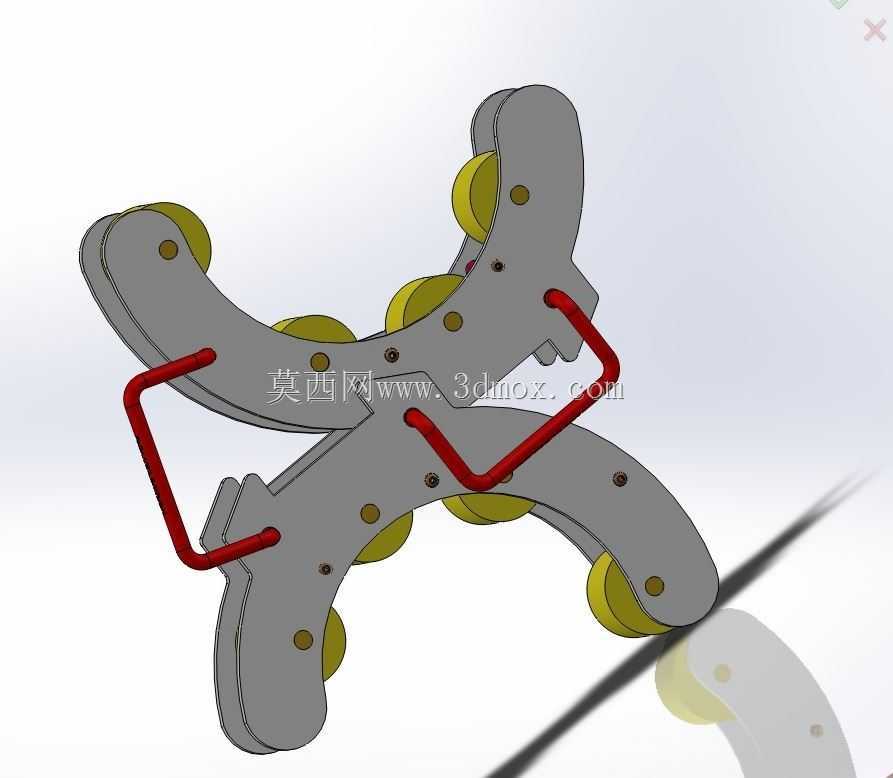

　　避免硬质金属直接刮伤管材外壁，也能在移位过程中让圆管与接触件之间形成滚动摩擦，大幅降低推移时的阻力。夹臂上端通过铰接轴与顶部的木质握持横梁连接，铰接位置设置复位弹性件，自然状态下两组夹臂处于张开状态，方便快速卡装到圆管上；当操作人员向下按压握持横梁时，夹臂受杠杆力作用向内收拢，弧形卡位结构牢牢抱紧圆管外壁，此时施加水平方向的推力，圆管会在卡位接触件的支撑下沿地面滚动，装置随圆管同步向前移动，整个过程不需要将圆管抬离地面，完全依托滚动摩擦替代传统的滑动摩擦或抬运动作。从安装边界与适配尺寸来看，两组夹臂的张开角度可通过铰接处的限位结构调整，适配一定直径范围内的圆柱类物料，不需要针对单一管径定制专属工装；

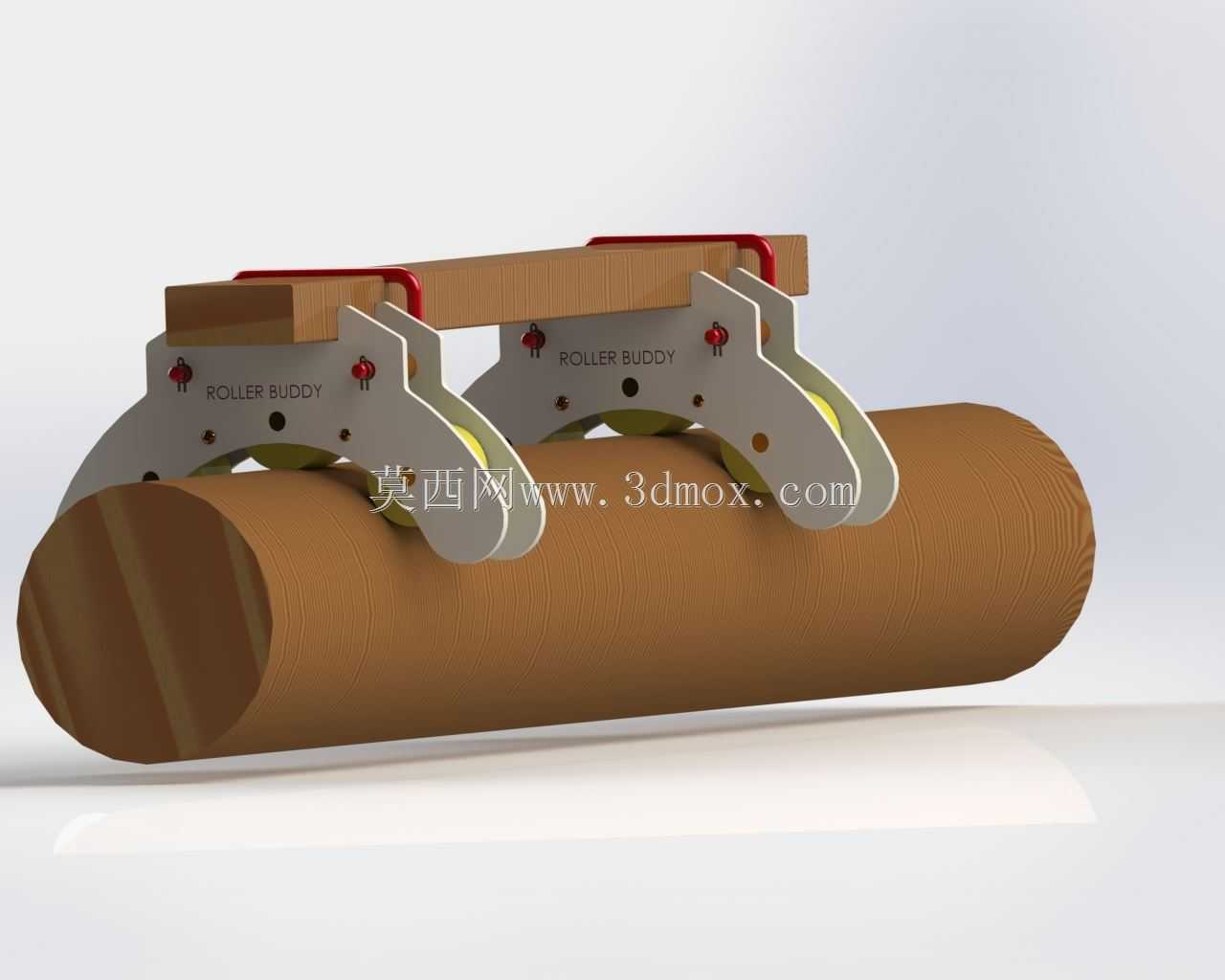

　　装置整体宽度控制在单人可握持操作的范围内，顶部握持横梁的长度符合人体工程学操作尺寸，操作人员站立时自然弯腰即可按压横梁发力，不需要大幅度俯身或抬手，长时间作业的疲劳度更低。夹臂主体采用金属板材冲压成型，在铰接受力点、卡位接触位置做了局部加厚处理，保证夹持受力时不会出现结构变形，顶部握持横梁采用硬质实木材质，相比金属横梁握持手感更好，冬季操作不会有冰感，同时木质材料的减震特性可以过滤推移过程中地面不平整带来的震动，提升操作稳定性。在实际作业场景中，这款装置可用于车间内圆钢、PVC管、水泥管的短距离转序，也可用于户外施工时管线的就位调整，甚至在小型设备移位时，如果设备底部有圆柱类支撑结构，也可以借助该装置完成移位作业。

　　相比传统的搬运方式，该装置不需要额外动力源，完全依靠人力操作，不受作业场地电源、气源的限制，整体重量较轻，单人可随身携带，在狭窄巷道、设备间隙等大型搬运设备无法进入的区域，其作业优势尤为明显。设计过程中重点优化了夹臂的力臂比例，保证按压握持横梁时，夹臂产生的夹持力足够克服圆管滚动时的扭转力，不会出现夹持打滑的情况；同时弧形卡位的弧度经过多次调整，保证与圆管表面的接触面积足够大，避免局部压强过大压伤软质管材表面。装置的所有铰接点都做了耐磨处理，长期使用不会出现铰接松旷导致的夹持精度下降问题，弹性复位件的弹力经过匹配，既可以保证松开横梁后夹臂自动张开方便取下，也不会因为弹力过大导致夹持操作时需要额外施加更大的按压力。在移位作业时，操作人员只需要将装置卡装到圆管上，按压横梁抱紧圆管后向前推动即可，圆管滚动过程中装置始终保持夹持状态，不需要反复调整卡位，遇到小幅度的地面坡度时，只需要适当加大按压力提升夹持力，即可顺利通过，不会出现圆管滑脱的情况。针对不同重量的圆柱物料，夹臂的板材厚度可做对应调整，保证结构强度满足承重需求，同时不会过度增加装置自身重量，兼顾便携性与承重能力。
