滑动卡入式扶手夹持固定夹具结构

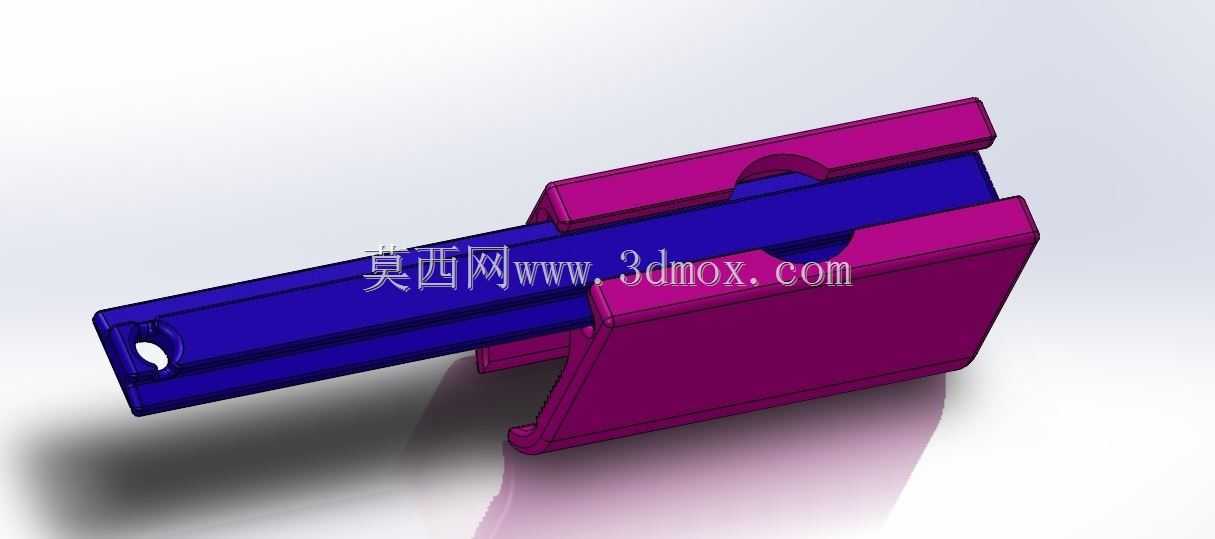

　　这类滑动卡入式夹持结构，最早是在航天舱内扶手组件的快速装拆需求里落地的，舱内管线排布、扶手临时固定都需要不用额外工具就能完成装拆的夹持件，后续这类结构也逐步下沉到民用设备的管线固定、工装快装、户外设施扶手接驳场景里，比如生产线旁的临时扶手接驳、检测设备的走线夹持、模块化展架的杆件固定，都能看到同逻辑的夹持结构应用。从实际使用逻辑来看，这个夹件不需要额外的紧固件辅助，只需要对准配套的杆件截面推入，就能依靠自身结构的弹性形变卡入到位，完成对杆件的夹持固定，不需要拧螺丝、不需要额外锁扣，单手就能完成装拆动作，在狭小操作空间、高空作业场景里，能大幅降低操作难度，减少作业人员的工具携带负担。设计上整个结构走的是极简路线，没有多余的冗余特征，

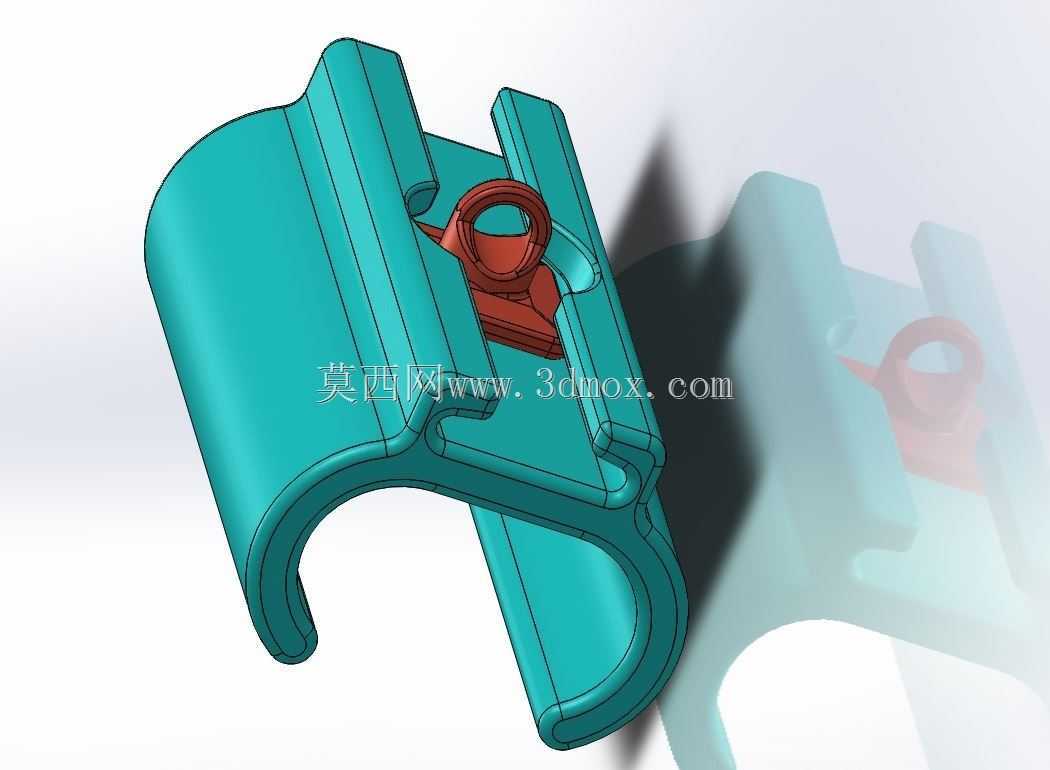

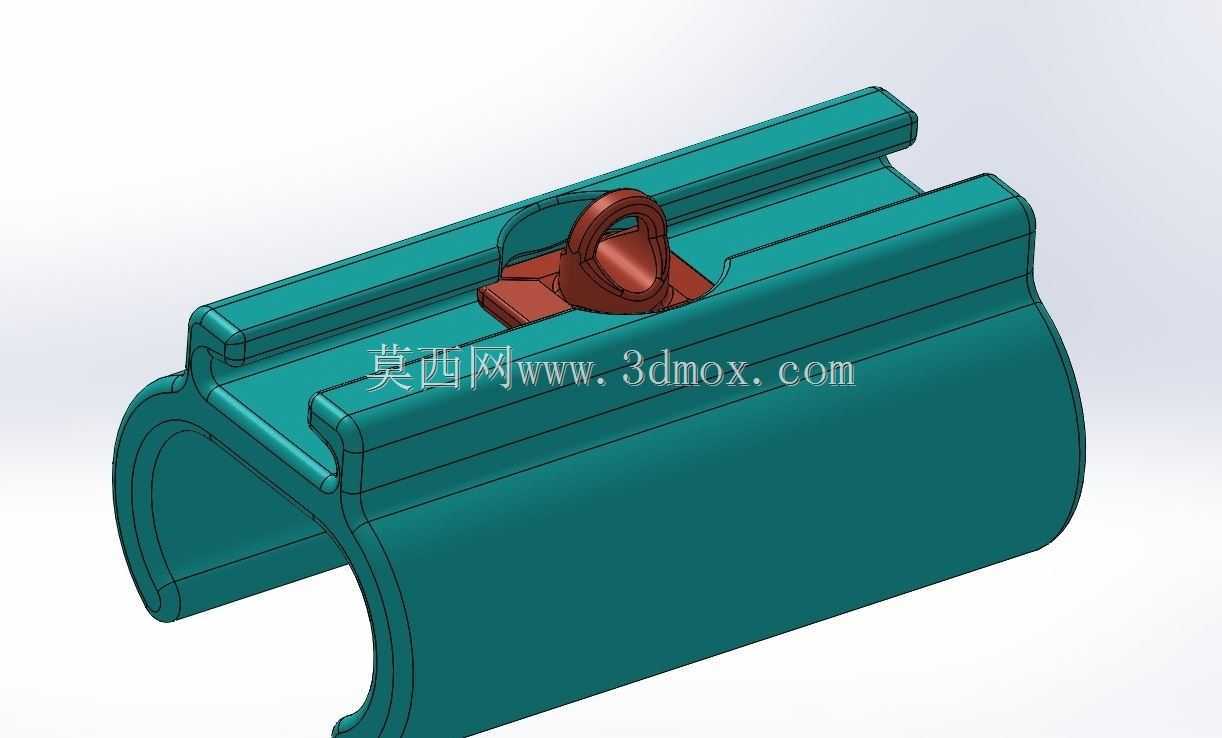

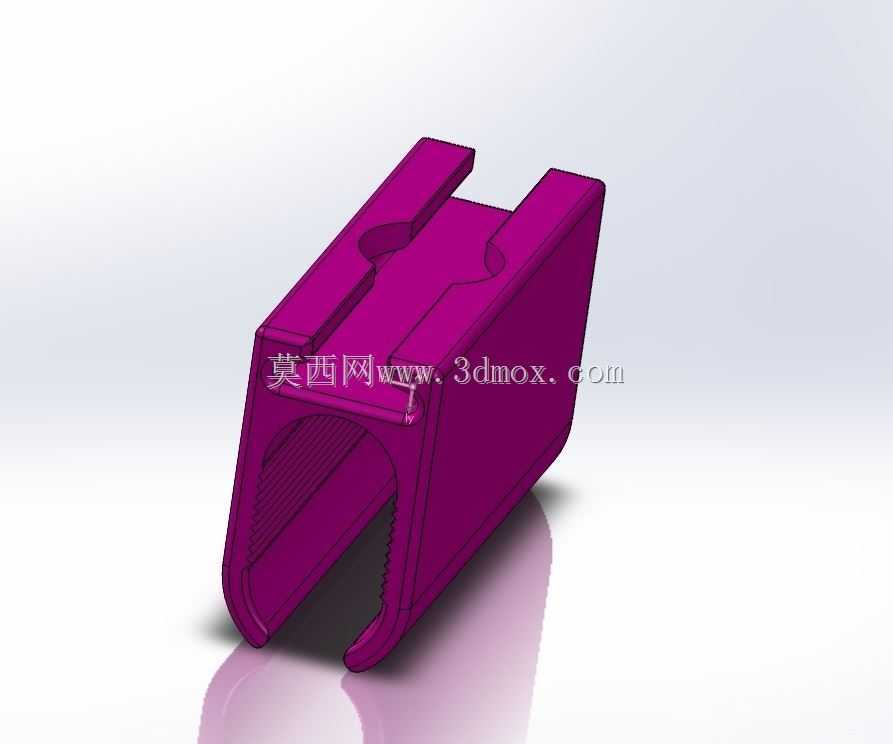

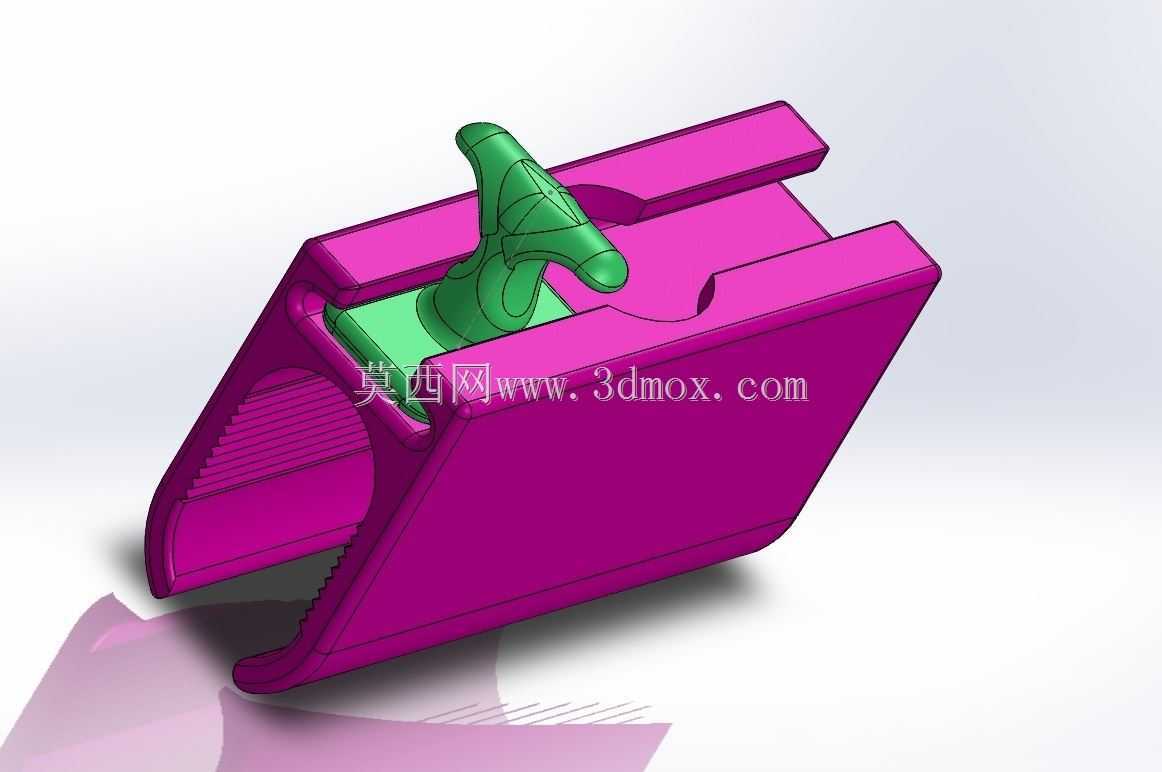

　　主体是带通槽的块状结构，槽型截面和被夹持的扶手杆件截面完全匹配，推入时槽口两侧的结构会产生微小的弹性形变，让杆件顺利滑入槽内的定位位置，卡入后槽体顶部的内凹限位结构会刚好卡在杆件表面的定位槽里，避免夹持后出现轴向窜动，同时槽体的接触面积做了加宽处理，不是单点接触而是整面贴合，夹持后不会因为受力集中在杆件表面留下压痕，也能提升夹持后的摩擦力，避免受外力时出现松脱。如果需要调整夹持力，不需要重新开模做整体结构改动，只需要调整槽体两侧的壁厚，也就是增加横截面的厚度，就能提升结构的刚性，进而提升夹持后的抱紧力，适配不同载荷的夹持需求，这种调整逻辑对小批量定制场景非常友好，只需要修改拉伸特征的截面参数就能快速迭代，不需要重构整体建模逻辑。

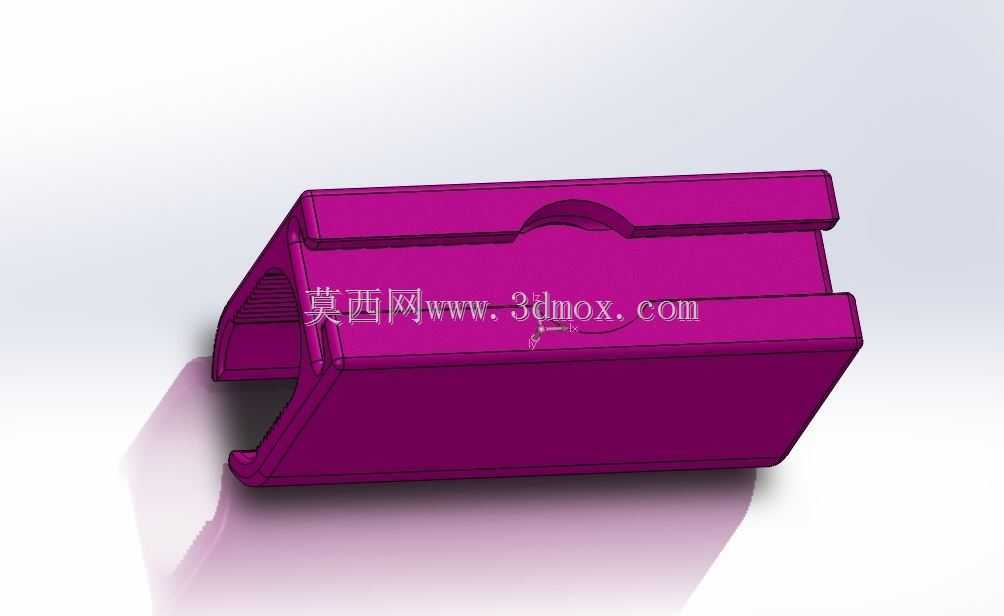

　　从安装边界来看，这个夹件的外轮廓是规整的近似矩形结构，没有外凸的异形特征，安装后不会占用过多周边空间，相邻夹件的安装间距可以压缩到很小，适合密集排布的夹持场景；槽体的开口尺寸和被夹持杆件的尺寸做了小过盈配合，推入时的阻力控制在成年人单手握持推力就能完成的范围，不会因为过盈量太大导致推入困难，也不会因为间隙太大导致卡入后出现旷量。结构的受力路径也做了针对性优化，夹持后杆件的载荷会均匀分散到槽体的三个接触面上，不会出现局部应力集中的问题，长期受载也不会出现结构开裂或者塑性形变，哪怕是用常规的工程塑料注塑加工，也能满足常规场景的夹持载荷需求，如果是用在重载场景，只需要更换金属材质，不需要调整结构尺寸就能直接提升承载能力。实际装配的时候，

　　这个夹件既可以单独作为滑动夹持座使用，也可以在夹件外侧预留安装孔，固定到设备面板、墙面或者其他基材上，作为杆件的快速固定座使用，夹件的外表面没有尖锐棱角，所有转角都做了小圆角处理，操作时不会划伤作业人员的手部，也不会刮蹭到周边的管线或者设备表面。和传统的螺丝锁紧式抱箍、管夹相比，这种结构的零件数量只有一个，没有零散的螺丝、螺母、垫片等配件，不会出现零件掉落丢失的问题，在无尘车间、航天舱内这类对零散异物管控严格的场景里，这种单零件快装结构的优势非常明显，不需要担心安装过程中有小零件掉落到设备缝隙里造成故障。日常维护也非常方便，不需要定期检查螺丝是否松动，只需要确认夹件是否卡入到位即可，长期使用后如果出现磨损，直接更换新的夹件就行，维护成本极低。建模的时候整个结构用基础的拉伸、切除特征就能完成，没有复杂的曲面特征，不管是注塑开模还是机加工都能快速生产，加工难度低，量产时的良率也能控制在很高的水平，结构的脱模斜度也做了合理预留，注塑生产时不需要复杂的抽芯结构，能进一步降低模具成本。
