小型风能驱动便携充电装置结构设计

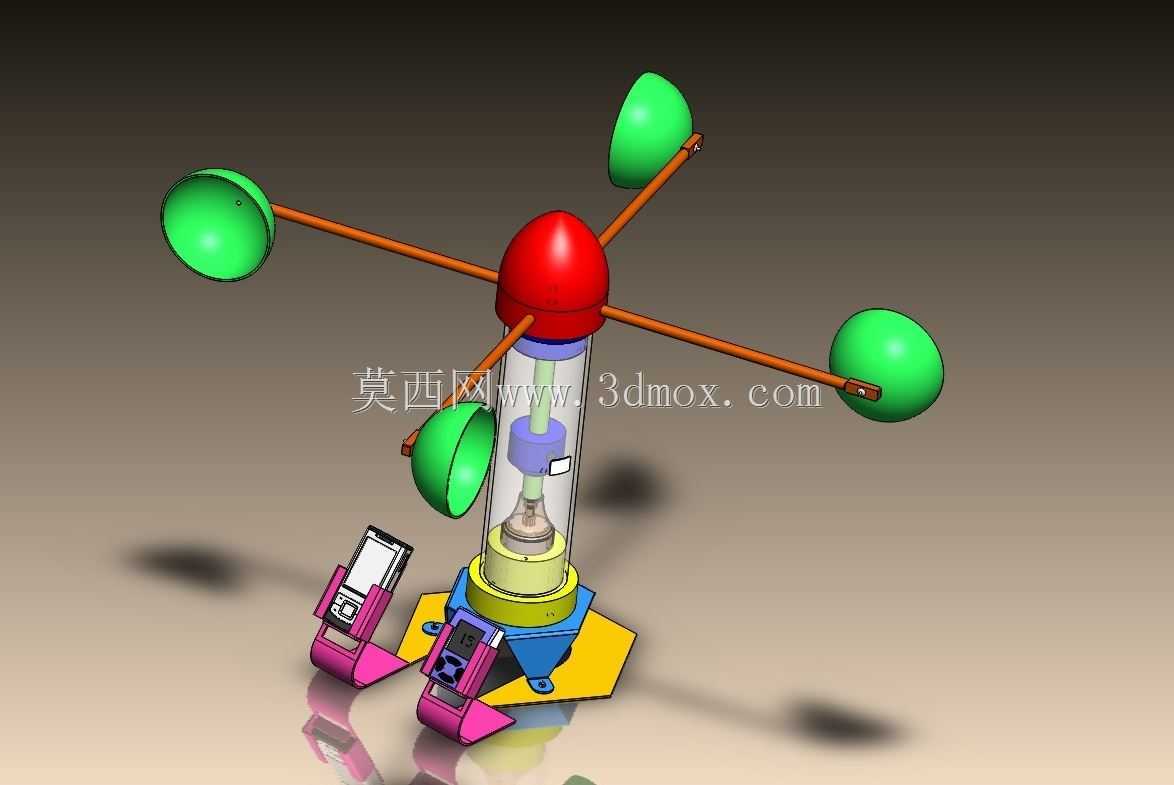

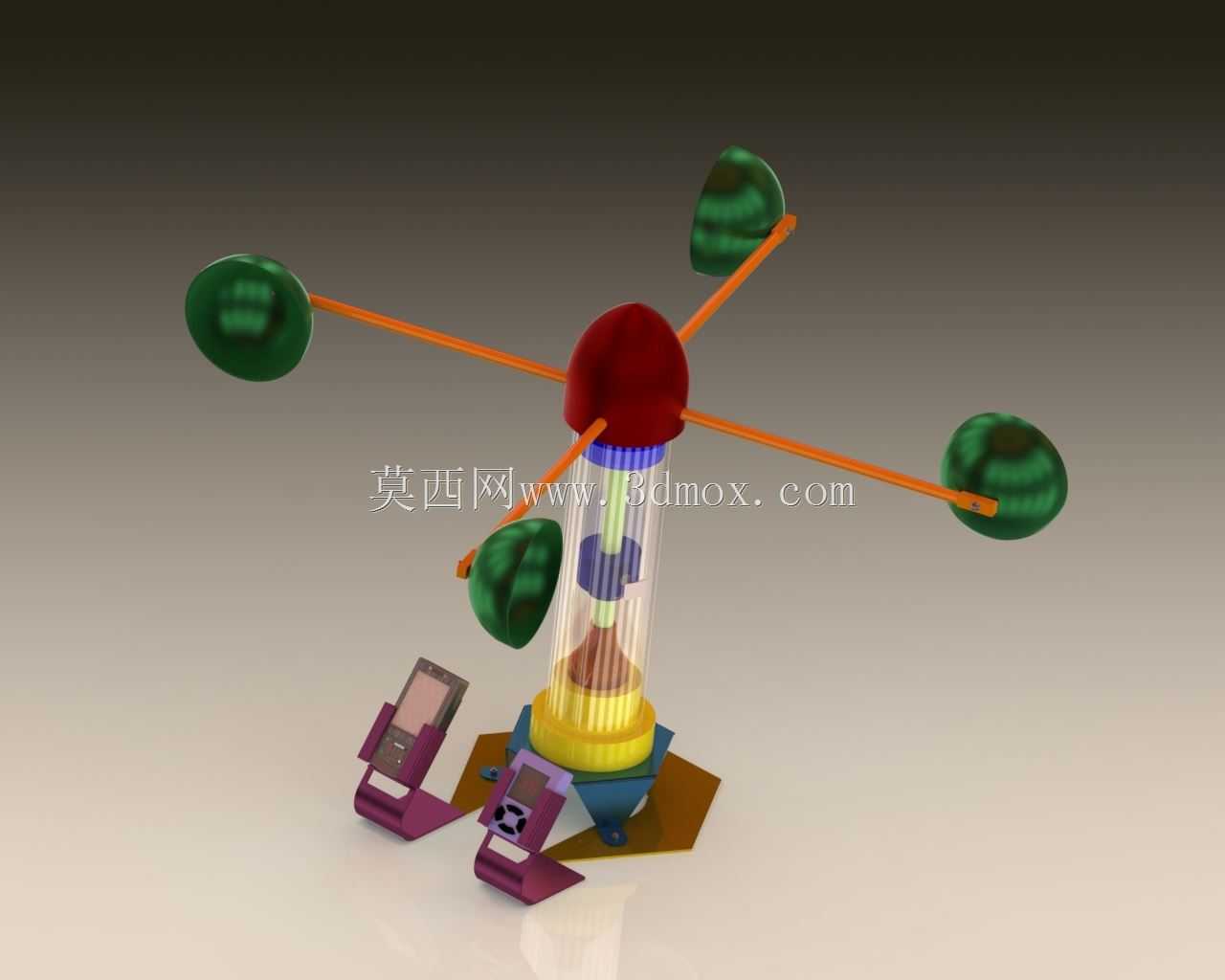

　　这套小型风能驱动充电装置，核心面向户外无电网覆盖的零散供电场景设计，可适配徒步露营、野外作业临时供电、偏远区域小型数码设备补能等实际使用需求，整体结构采用分体式组装逻辑，拆分后可收纳进常规户外背包侧袋，无需专用储运容器即可完成转运。从结构组成来看，装置分为风轮捕能模块、传动增速模块、整流发电模块、支撑底座模块四个独立单元，各单元之间采用快插式接口配合定位销完成装配，现场组装无需专用工装，徒手即可完成全部拼接流程，单人次组装耗时可控制在3分钟以内。风轮部分采用四叶勺形迎风结构，叶片曲面经过迎风倾角优化，在3m/s的低风速环境下即可启动旋转，相比同尺寸三叶式风轮，低风速下的捕能效率提升约18%，叶片采用轻量化中空结构设计，

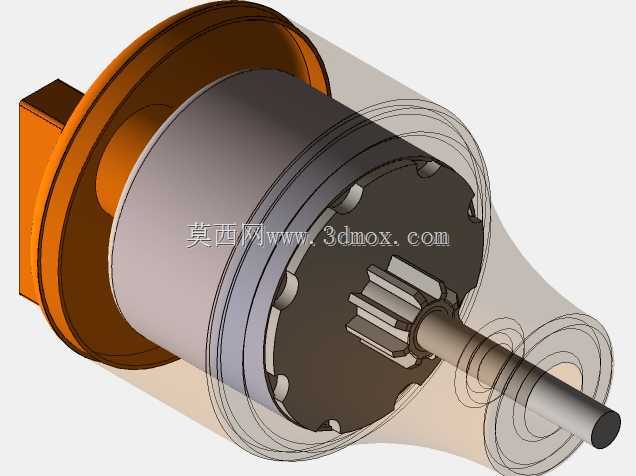

　　单叶重量控制在15g以内，降低旋转过程中的转动惯量，避免微风工况下出现启动卡滞问题。支撑段采用透明可视化护罩设计，既可以直观观察内部传动组件的运行状态，也能避免户外扬尘、飞虫侵入传动啮合区域，降低日常维护频次，护罩与上下连接座之间采用迷宫式密封结构，可抵御中小雨量的喷淋，满足户外突发降雨工况下的短时运行需求。传动部分采用两级行星增速结构，将风轮输出的低转速大扭矩动力，增速至发电模块适配的转速区间，齿轮组采用改性POM材质加工，运转过程中无需额外加注润滑脂，长期运行无油污渗漏风险，适配户外免维护的使用要求。发电模块输出端集成整流稳压电路板，可直接输出标准5V直流电压，匹配常规手机、便携照明灯、小型定位设备的充电输入要求，

　　底座部分设置两个可翻转的设备放置托架，充电时可将数码设备直接卡放在托架上，无需额外寻找支撑面放置设备，托架翻转后可完全收纳进底座侧面的凹槽内，不额外占用收纳空间。安装边界方面，装置整体展开后最大旋转直径为320mm，总高度为285mm，底座为六边形配重结构，自重约1.2kg，常规6级风况下无需额外地锚固定即可稳定放置，若需在更高风速的开阔区域使用，可通过底座预留的三个安装孔，配合地钉或绑带将装置固定在地面、树干或者户外支架上，避免强风下出现倾覆。设计过程中优先考虑了零件的易加工性，全部结构件中80%以上可通过常规3D打印或者注塑工艺完成加工，金属轴类零件均采用标准直径的圆棒料加工，无需定制特殊截面型材，降低小批量试制的加工成本。

　　针对不同使用场景的适配需求，风轮叶片与中心轮毂之间采用插拔式连接，用户可根据使用区域的常年风速情况，更换不同长度、不同曲面倾角的叶片，在高海拔高风速区域可换用短尺寸小迎风面叶片，避免转速过高损坏发电模块，在低风速的平原林区可换用长尺寸大迎风面叶片，提升捕能效率。装置的电路部分设置过压过流保护，当输出端出现短路或者负载功率超过额定值时，会自动切断输出回路，避免损坏被充电设备或者发电模块本身，故障排除后可自动恢复供电，无需手动复位。从实际使用的角度出发，整套装置没有易损易耗件，除长期使用后可对转动轴承进行简单清洁外，无需其他定期维护操作，适合非专业用户在户外场景下独立使用，结构设计上规避了尖锐棱角，所有外露边均做了R2以上的圆角处理，组装和使用过程中不会出现划伤风险。
