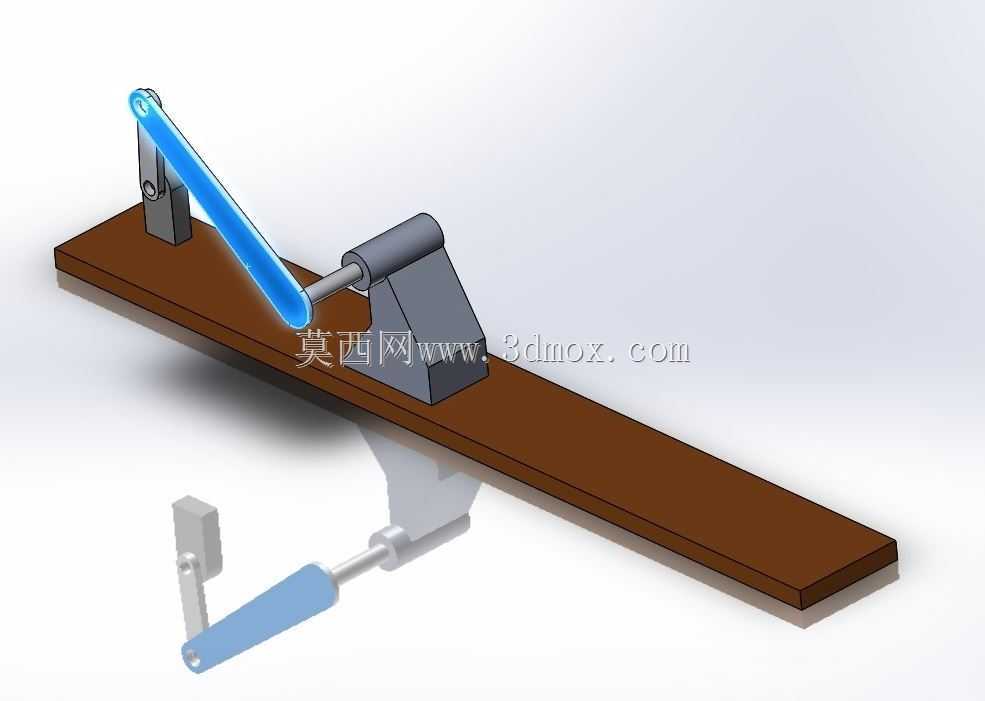

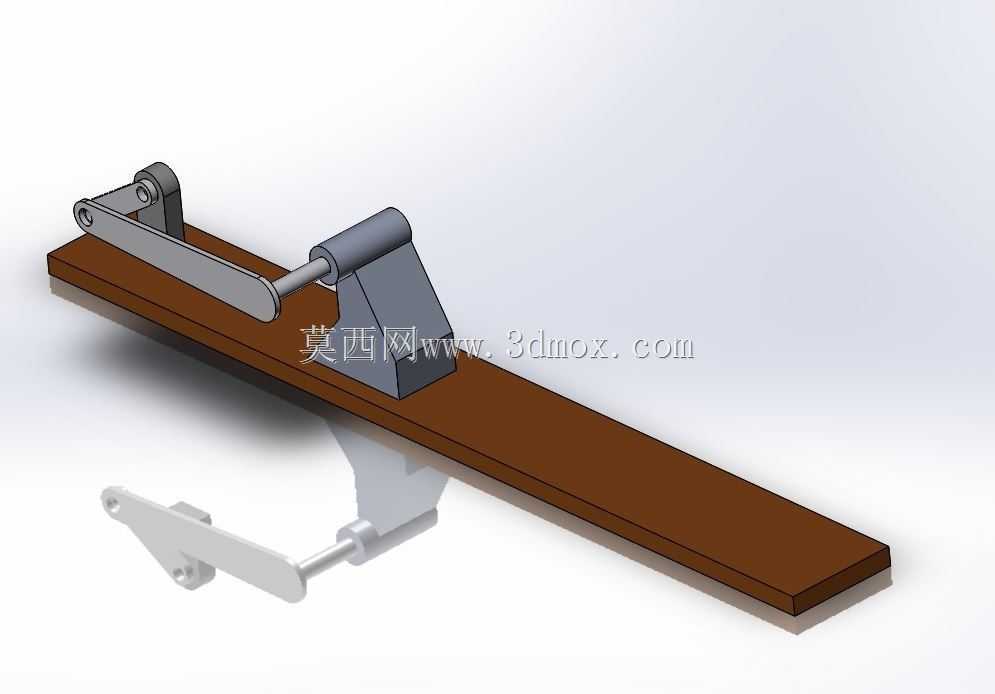

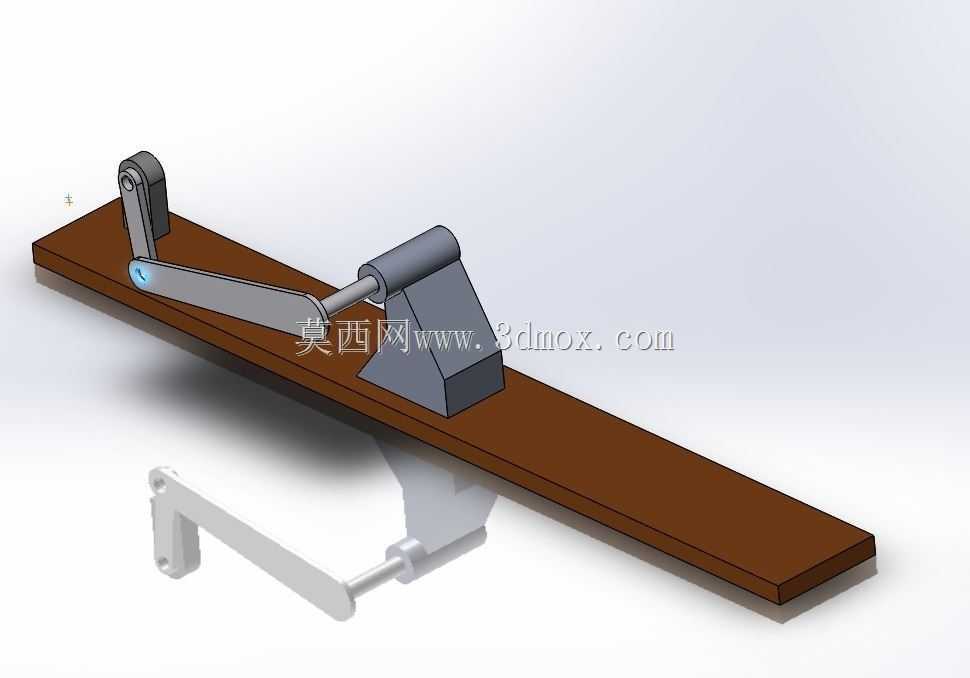

这套连杆运动机构的设计初衷,是为了给刚接触机械原理的学习者提供直观的运动参照,把课本上抽象的曲柄摇杆运动轨迹转化为可直接观察的实体结构,在日常的机械原理教学、基础传动方案验证场景中都能用到。整套机构以长条型安装底板作为承载基座,底板采用平直的矩形截面设计,表面预留了两处支撑构件的安装定位孔位,安装时不需要额外加工复杂的定位槽,直接通过螺栓紧固即可完成整套机构的固定,底板的长度方向预留了足够的行程空间,避免摇杆摆动到极限位置时超出安装边界,适配常规的教学实验台安装尺寸,不需要对现有实验台架做额外改造。机构的动力输入侧采用立式支撑座承载输入轴,支撑座做了加厚的底座设计,与底板接触的面做了铣平处理,
保证安装后输入轴的轴线与底板平面保持平行,避免轴系倾斜带来的运动卡滞问题。输入轴的一端连接曲柄构件,曲柄与轴之间采用平键连接传递扭矩,保证转动过程中不会出现相对滑动,曲柄的回转半径经过反复校核,刚好匹配摇杆的摆动行程,不会出现机构死点位置卡滞的问题。连接曲柄与摇杆的连杆采用等截面直杆设计,杆身做了轻量化处理,两端的铰接孔内预留了轴承安装位,实际装配时可以加装微型滑动轴承或者滚动轴承,降低铰接位置的摩擦阻力,让整套机构的运动更加顺滑。摇杆侧的支撑座与动力侧支撑座保持固定的中心距,这个中心距是整套机构运动特性的核心参数,设计时结合曲柄长度、连杆长度做了匹配计算,保证摇杆可以在设定的角度范围内做往复摆动,不会出现运动干涉。
整套机构的运动逻辑非常清晰,当输入轴带动曲柄做整周回转运动时,连杆会带动摇杆绕自身的铰接轴做设定角度范围内的往复摆动,整个运动过程中所有构件的运动轨迹都在同一平面内,不会出现平面外的窜动,方便学习者观察每个构件的运动状态,理解平面连杆机构的运动传递规律。在实际的教学场景中,这套机构可以搭配手动摇柄或者低速减速电机使用,手动驱动时可以让学习者直观感受到不同曲柄转角下摇杆的受力变化,搭配电机驱动时则可以连续展示完整的运动循环,方便记录不同位置的运动参数。设计过程中特意将所有构件的外形做了简化处理,没有多余的装饰结构,每个构件的功能都可以通过外形直接判断,学习者可以很方便地拆分每个构件,测量各个杆段的长度参数,
对照机械原理课本中的曲柄存在条件、行程速比系数等知识点做验证计算。安装边界方面,整套机构的横向总长度控制在常规实验台的可用宽度范围内,纵向宽度不会占用过多台架空间,摆动构件的最高位置距离底板的高度也做了限制,避免运动过程中碰到台架上方的其他辅助设备。铰接位置的销轴都做了端部限位设计,不会在运动过程中脱出,保证演示过程的安全性。除了教学场景之外,这套机构的核心结构也可以直接移植到需要往复摆动输出的小型设备上,比如小型物料筛分装置的摆动驱动、轻工设备中的往复摆臂机构,只需要根据实际的输出行程需求调整各段杆长的比例,就可以快速适配不同的使用需求,不需要重新做整体的结构构思。设计时特意将各个构件的连接方式做了标准化处理,所有铰接孔的直径、安装螺栓的规格都采用通用标准件尺寸,后期维护更换零件时不需要定制特殊规格的配件,降低了使用和维护的成本。整套机构没有复杂的曲面结构,所有零件都可以通过常规的铣削、钻削工艺加工完成,不需要特殊的加工设备,不管是教学实训中的学生实操加工,还是小批量的教具生产,都有很好的工艺适配性。在运动验证过程中,这套机构可以很直观地展示平面连杆机构的急回特性,当曲柄做匀速回转时,摇杆往复摆动的两个行程速度存在明显差异,这个特性可以直接对应到实际生产设备中慢进快退的工艺需求,帮助学习者把理论知识点和实际工程应用对应起来,避免理论和实际脱节。
