车辆侧门铰接合页结构设计

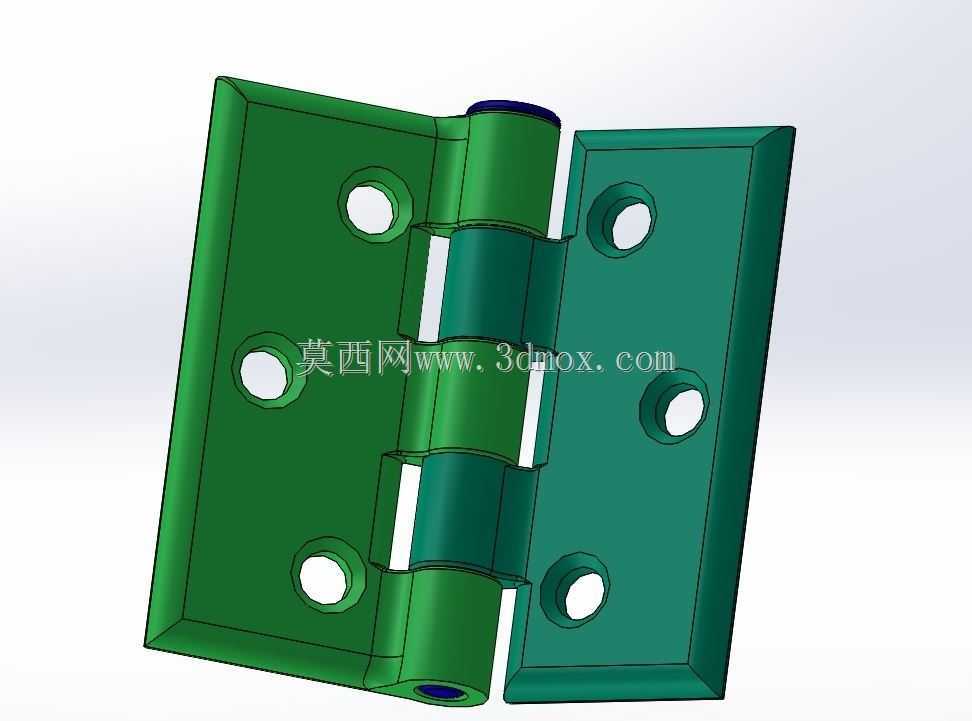

　　日常做车身附件结构设计时，车门铰链是绕不开的核心受力件，这类合页式铰链广泛应用在乘用车、商用车的侧开式车门上，承担车门与车身侧围的铰接连接功能，既要保证车门能够绕固定轴线顺畅转动实现开闭，还要承受车门自身重量以及行驶过程中产生的交变载荷，避免车门出现下沉、晃动、开闭卡滞等问题。这次重构的铰链结构，采用了双页片多段轴套的经典布局，两个安装页片分别对应车身侧围安装面与车门内板安装面，中间通过贯穿的铰接销实现转动连接，页片上的安装孔位按照常规车门安装的螺栓规格做了适配，孔位间距参考了主流紧凑级车型的车门安装边界，安装时不需要对车身或车门的原有安装点做额外修改，能够直接适配现有车型的安装点位。设计过程中特意调整了铰接销的偏移挤出成型工艺，不同于常规等直径轴套的一体加工方式，分段式的轴套结构在页片卷制过程中能够更好地控制同轴度，减少多段轴套拼接后的转动阻力，同时轴套与页片的连接部位做了圆角过渡，避免应力集中导致的页片根部断裂问题，毕竟车辆使用过程中车门频繁开闭，铰接部位的疲劳强度是必须重点考量的指标。从安装边界来看，两个页片的厚度控制在常规冲压铰链的常用厚度区间，闭合状态下两个页片的贴合面间隙控制在合理范围，不会出现闭合后页片干涉导致的车门关不严问题，转动过程中轴套之间预留了微小的轴向间隙，既不会因为间隙过大出现车门窜动，也不会因为间隙过小导致温度变化后轴套膨胀卡滞。页片上的安装孔采用了沉孔设计，安装螺栓拧紧后螺栓头不会突出页片表面，

　　避免与车门内板或者车身侧围的其他构件发生干涉，每个页片设置三个安装孔，呈三角形分布，相比两孔安装的结构抗扭转性能更好，能够更好地承受车门开闭时的横向载荷，长期使用也不容易出现安装松动的问题。在实际装车场景中，这类铰链需要配合车门限位器共同工作，铰链本身承担转动与承重功能，限位器负责控制车门的开启角度，设计时特意校核了铰链转动轴线的角度，保证车门开启过程中不会与车身翼子板发生剐蹭，同时车门关闭后铰链的受力方向能够合理传递到车身侧围的加强结构上，避免局部应力过大导致的车身钣金开裂。不同于外露式的民用合页，车门铰链的页片边缘做了折边加强处理，整个页片采用带翻边的盒型结构，相比平板冲压的页片抗弯折强度提升明显，即使车辆发生侧面碰撞时，

　　铰链也不容易出现断裂脱落，保证车门不会意外开启，同时日常使用中遇到外力冲击车门的情况，铰链的结构强度也能够承受相应的冲击力。做三维建模的时候，特意把轴套的分段位置做了错位处理，两个页片的轴套段互相交错穿插，铰接销穿入后整个铰接部位的受力更加均匀，不会出现某一段轴套受力集中的情况，同时轴套内部预留了润滑脂的存储间隙，后期维护时可以直接在铰接部位加注润滑脂，减少转动磨损，延长铰链的使用寿命。安装面的平面度也做了严格控制，建模时保证两个安装页片的贴合面平面度在合理公差范围内，安装后页片能够与车身、车门的安装面完全贴合，不会出现安装应力导致的铰链变形，很多售后更换的铰链容易出现开闭卡滞，很大一部分原因就是安装面平面度不足，

　　强行拧紧螺栓后铰链出现形变，导致转动轴线偏移。另外在设计时也考虑了装配工艺性，整个铰链的所有冲压件都可以采用常规冷冲压工艺加工，铰接销采用标准冷拔圆钢加工后压入其中一侧页片的轴套内，另一侧页片的轴套与销采用间隙配合，装配时不需要复杂的专用工装，普通的压装设备就可以完成组装，适合批量生产，生产成本也能够控制在合理区间。对于结构设计从业者来说，这类看似简单的铰接构件，实际上需要考量的细节非常多，从受力分布、安装适配、工艺可行性到长期使用的可靠性，每一个参数的调整都会影响最终的使用体验，这次重构的结构就是在原有铰链使用出现问题的基础上，优化了轴套成型方式与页片加强结构，解决了原有结构容易出现的轴套同轴度差、页片根部易断裂的问题，能够更好地适配车门的实际使用工况。
