双页合页式铰链结构三维设计

　　日常做结构设计时，铰接类零件是绕不开的基础构件，这次重构的双页合页结构，首先要考虑的就是不同场景下的安装适配性。从实际应用来看，这类铰链覆盖的场景极广，小到机箱机柜的门板连接、工业设备的防护门开合，大到仓储设备的舱门、小型工装的翻转结构，甚至部分户外设施的活动连接部位，都能用到同结构逻辑的合页，核心就是实现两个构件之间绕固定轴的定角度转动，同时保证连接位置的刚性，不会因为频繁开合出现连接松脱、页片变形的问题。

　　设计初期最先敲定的是铰接轴的配合间隙，很多新手做合页模型容易把轴和轴孔做成零间隙配合，实际生产装配中根本装不进去，还要考虑长期转动的磨损余量，所以轴和页片卷边的轴孔之间留了合理的转动间隙，既不会出现转动卡滞，也不会因为间隙过大导致两个页片开合时出现径向窜动。两个页片的安装面都做了沉头孔设计，这是考虑到实际安装时用沉头螺丝固定后，螺丝头不会突出页片表面，避免门板开合时螺丝和门框剐蹭，也能让安装面贴合更平整，不会因为螺丝突出导致页片安装后翘曲。

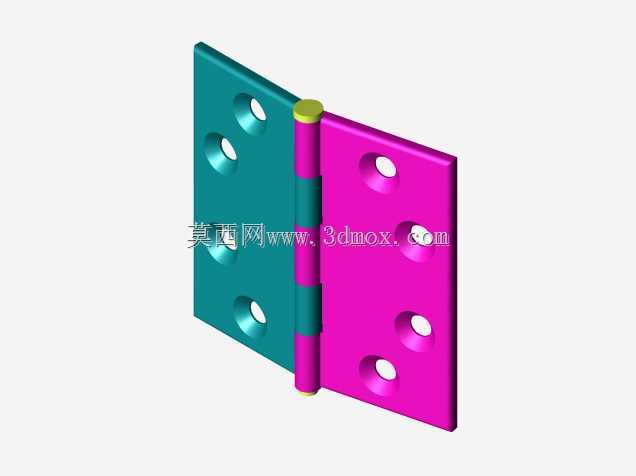

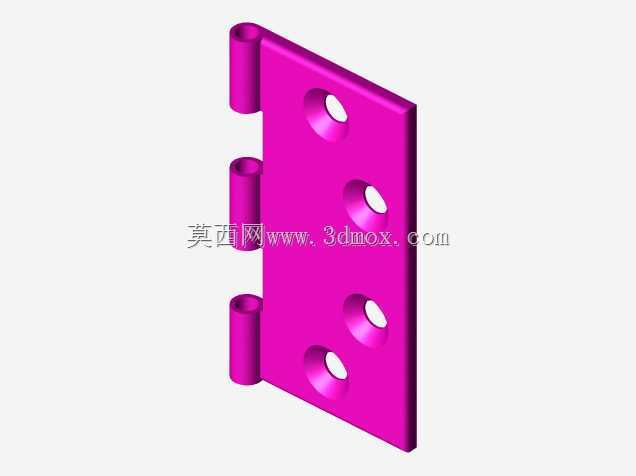

　　从安装边界来看，两个页片的平面度公差在建模时就做了隐含约束，页片背面没有多余的凸起结构，保证和安装基材完全贴合，卷边的同轴度是整个结构的核心，三个卷边段交错分布，两个页片的卷边互相嵌合，穿入销轴后整根轴的受力是分段均匀的，不会出现单侧受力导致轴弯曲的情况。页片上的安装孔位间距做了等距排布，不管是用在木质基材、金属板材还是型材框架上，都能适配常见的安装孔距标准，不需要现场重新打孔调整。

　　功能特性上，这个结构的转动角度可以达到常规合页的180度开合范围，完全满足常规门板、舱盖的开合需求，页片的厚度选择是结合常用的承重需求设定的，单组合页承重可以覆盖中小型门板的使用要求，不会因为页片过薄导致承重后变形。建模过程中是把原来的装配体里的干涉零件全部剔除，每个单独的页片、销轴都拆成了独立的零件文件，每个零件的特征都是可编辑的，后续如果要调整页片尺寸、孔位数量、轴径大小，直接修改对应零件的草图参数就行，不需要重新绘制整个结构。

　　很多人觉得合页是简单零件，其实细节上的考量直接影响实际使用体验，比如卷边的端部做了圆角处理，不会有锐边割伤安装人员的风险，销轴的两端做了铆接位的预留结构，实际生产时把销轴穿入卷边后，两端铆压就能把轴固定住，不会出现使用过程中销轴滑出导致合页散架的问题。页片的边角也都做了小倒角，没有尖锐的直角，不管是装配还是后续设备维护，都能减少磕碰划伤的可能。

　　从结构选型的角度说，这种交错卷边的合页结构比单边卷边的结构受力更均衡，转动时的稳定性更好，不会因为长期单侧受力导致页片和轴之间出现偏磨，使用寿命更长。如果是用在有防腐需求的场景，只要在这个模型基础上调整页片材质，换成不锈钢或者做表面喷塑处理，结构本身不需要做改动就能直接适配；如果是用在承重更大的场景，只需要加厚页片厚度、加大轴径，调整对应参数就能衍生出不同承重规格的同系列合页，通用性极强。

　　实际做设备结构设计时，这类标准铰接结构不需要每次都从头绘制，只要根据安装空间调整页片的长宽尺寸、孔位数量，就能快速适配不同的安装位置，节省大量重复建模的时间。这次重构的模型把每个零件的装配约束都做了合理设置，转动副的约束是完全按照实际运动状态添加的，导入到装配环境里可以直接模拟开合动作，验证运动过程中会不会和周边结构出现干涉，不需要重新添加运动约束。
