在机动车底盘制动系统的布局中,制动总泵作为液压制动回路的核心压力输出部件,直接决定了行车制动的响应灵敏度与压力输出稳定性,是整车安全件清单里优先级最高的零部件之一。日常道路行驶过程中,驾驶员踩下制动踏板的机械力通过推杆传递到总泵内部的活塞组件,总泵将机械推力转化为制动液的液压压力,通过制动管路将压力输送到四个车轮的制动分泵,推动制动蹄片或制动卡钳压紧制动盘/鼓,实现车辆减速或停车,整个过程的压力建立速度、保压稳定性、泄压回位速度都和总泵的结构设计直接相关。

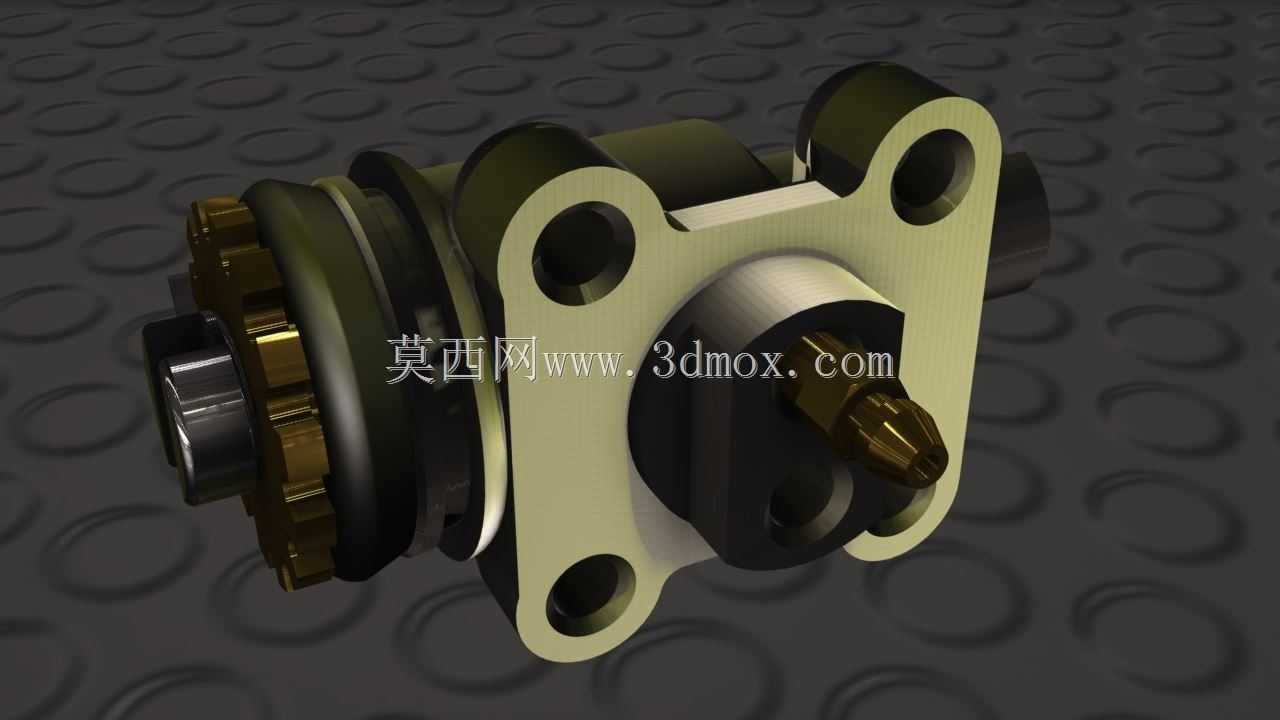

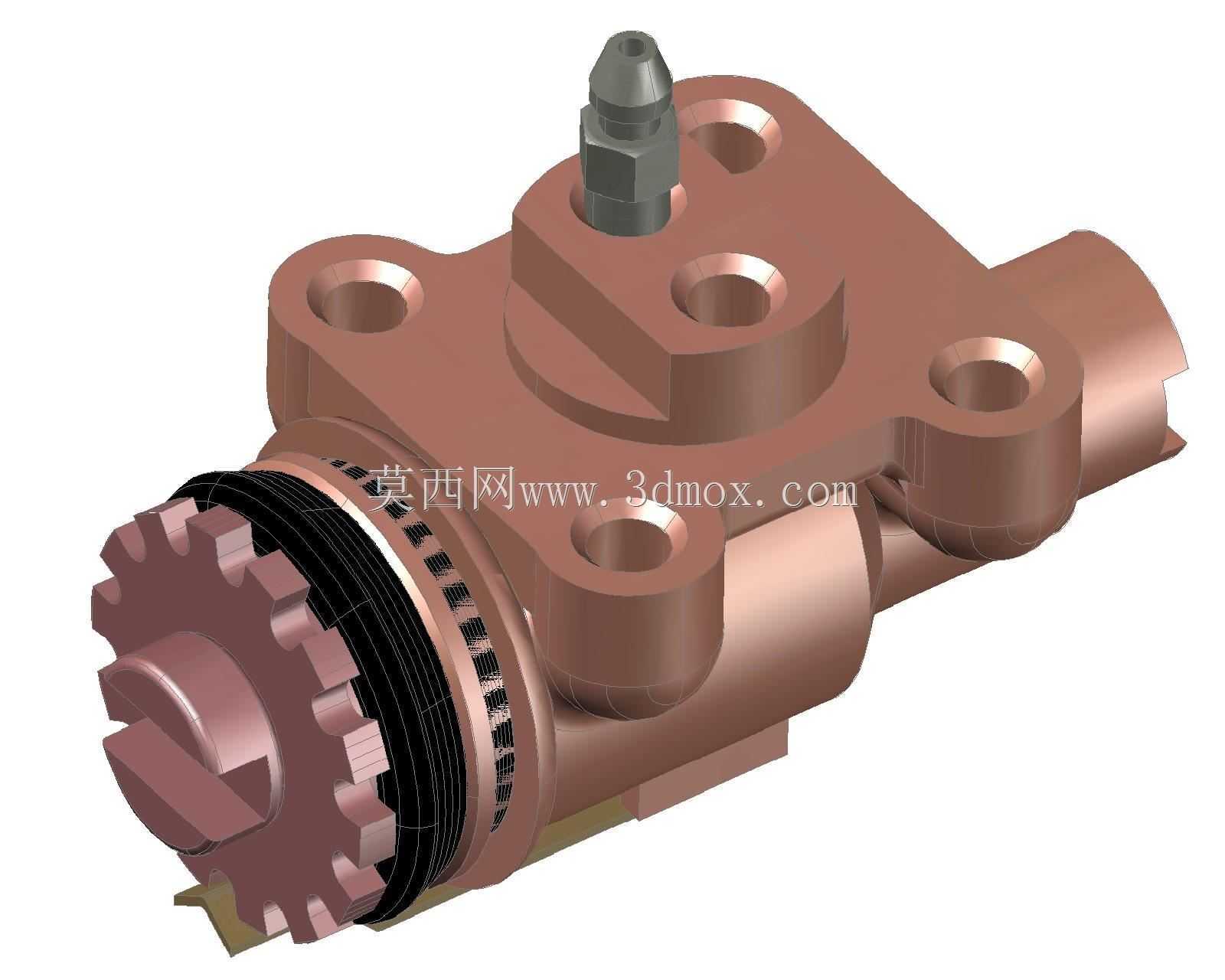

从结构设计逻辑来看,这款制动总泵采用单腔活塞的布局形式,主体壳体采用铸铁材质加工,兼顾液压耐压强度与加工工艺性,壳体上集成的法兰安装面设置了三个均匀分布的安装通孔,安装孔的位置度公差控制在0.1mm以内,保证总泵安装到真空助力器或者车身安装支架时的同轴度,避免推杆偏磨导致的活塞卡滞、踏板回位不良等故障。法兰端面设计有密封槽,安装时搭配O型橡胶密封圈,能够隔绝外部泥水、灰尘进入总泵内腔,同时防止制动液渗漏,密封槽的深度、宽度尺寸经过匹配计算,保证密封圈压缩率在20%-30%的合理区间,既不会因为压缩量过大导致密封圈过早老化失效,也不会因为压缩量不足出现渗漏问题。
进油口与出油口的接口位置设计充分考虑了整车管路的布置走向,进油口通过油管连接制动液储液壶,持续为总泵内腔补充制动液,避免活塞往复运动过程中出现吸空、制动发软的问题;出油口通过金属制动管路连接车轮端的制动分泵,接口采用标准的管螺纹密封形式,螺纹加工精度满足液压系统的密封要求,能够承受10MPa以上的系统工作压力而不出现渗漏。活塞组件与壳体之间采用多道橡胶皮碗密封,皮碗的唇口方向经过针对性设计,加压时唇口在液压作用下张开贴紧壳体内壁,保证高压状态下的密封性能,回位时皮碗唇口轻微收缩,减小回位阻力,保证踏板松开后制动系统能够快速泄压,避免制动拖滞、刹车片异常磨损的问题。
在实际装车匹配过程中,总泵的活塞行程、缸径参数需要和整车制动助力比、车轮分泵缸径、制动盘/鼓尺寸做匹配计算:缸径越大,相同踏板推力下输出的制动压力越高,但需要的踏板行程也会相应增加,设计时需要平衡踏板力与踏板行程的关系,保证驾驶员踩制动时的脚感符合人机工程要求,既不会出现踏板过硬踩不动的情况,也不会出现踏板过软、踩到底才有制动力的问题。总泵的外形轮廓做了倒角与圆角处理,避免安装过程中尖锐棱边割伤制动管路或者操作人员,同时壳体外部的加强筋布局经过受力仿真优化,在高压制动液的作用下,壳体的变形量控制在0.05mm以内,避免因为壳体变形导致的压力损失、踏板行程变长问题。
从安装边界来看,这款总泵的轴向尺寸、径向轮廓都经过紧凑化设计,能够适配多数轻型乘用车、低速载货车辆的制动舱安装空间,安装法兰的端面平面度公差控制在0.05mm以内,保证安装后总泵与助力器的贴合度,避免出现偏载导致的活塞运动卡滞。总泵的回位弹簧刚度经过匹配调校,保证制动解除后活塞能够快速回到初始位置,同时在制动过程中不会因为弹簧刚度过大导致踏板力过重,弹簧的两端都做了磨平处理,保证弹簧受压时不会出现偏斜,避免活塞偏磨。在日常的三维建模与结构设计工作中,这类安全件的建模需要重点关注密封槽尺寸、安装孔位公差、活塞运动行程的干涉检查,所有运动部件都需要预留足够的运动间隙,同时保证密封结构的压缩量符合设计规范,建模完成后需要做运动仿真,验证活塞全行程运动过程中不存在干涉,同时模拟液压压力作用下的壳体强度,确保产品在额定工作压力下不会出现开裂、变形等失效问题。
