那智不二越CFD紧凑型机器人控制器

　　在汽车零部件焊接工位、3C电子精密装配产线这类空间局促的自动化场景中，机器人控制柜的占地尺寸往往是产线布局阶段需要反复权衡的核心要素，不少集成商为了压缩控制柜占用的地面空间，甚至需要额外定制抬高支架、侧挂安装件来适配现场布局，而这款紧凑型CFD控制器的设计初衷，就是为了破解这类空间受限场景的布局难题。从安装边界来看，该控制器三维尺寸为369mm宽、490mm深、173mm高，体积远小于同性能等级的通用型机器人控制柜，既可以直接嵌入机器人本体的立管空腔内完成随动安装，也可以直接放置在产线设备的侧方间隙、操作台下的闲置空间中，不需要额外预留大尺寸的控制柜安装区域，能有效释放产线的有效作业面积，尤其适合多机器人密集排布的工位，比如手机组装线的多台SCARA机器人集群、汽配焊装线的多台六轴机器人协同工位，能大幅降低产线布局的空间成本。

　　从功能设计逻辑来看，这款控制器没有因为紧凑的体积缩减核心控制性能，反而针对现场集成的实际需求做了大量针对性优化。其内置了标准软PLC功能，不需要额外外接独立PLC单元，就可以直接完成工作站内工装夹具、输送线、安全门、检测传感器等全套外围设备的逻辑控制，大幅简化了工作站的电气接线复杂度，减少了外围电气元件的采购成本与柜内布线空间占用。针对机器人作业的工艺适配性，这款控制器可直接对接NV Pro视觉传感器，支持视觉定位抓取、视觉偏差修正等工艺；同时可匹配力反馈传感器，实现精密装配场景下的力控作业，比如精密零件的压装、打磨场景的恒力控制，也能适配伺服驱动的夹持机构，完成夹爪的力位混合控制，满足不同工艺场景的作业需求。

　　在编程与运维层面，这款控制器的设计也充分考虑了现场工程师的使用习惯，支持离线编程功能，工程师可以在办公室完成程序编写、节拍仿真、逻辑验证、周期分析、PLC逻辑编辑等工作，不需要占用现场机器人的停机调试时间，能有效缩短产线的调试周期。控制器支持高性能全彩触摸屏示教挂件，也可搭配紧凑型示教挂件使用，两种示教终端可根据现场需求灵活选择，紧凑型示教件体积更小，更适合狭小空间内的调试操作。程序存储方面，控制器本体可存储多达9999个作业程序，支持2560000个程序步骤的存储容量，完全能满足多品种小批量生产场景下的程序存储需求，不需要额外外接存储设备来扩容；同时支持直接将程序备份到USB驱动器，不需要连接电脑就可以完成程序的备份与迁移，能有效避免编程数据意外丢失的风险，也方便工程师在多台同型号设备之间快速拷贝程序，提升多设备部署的效率。

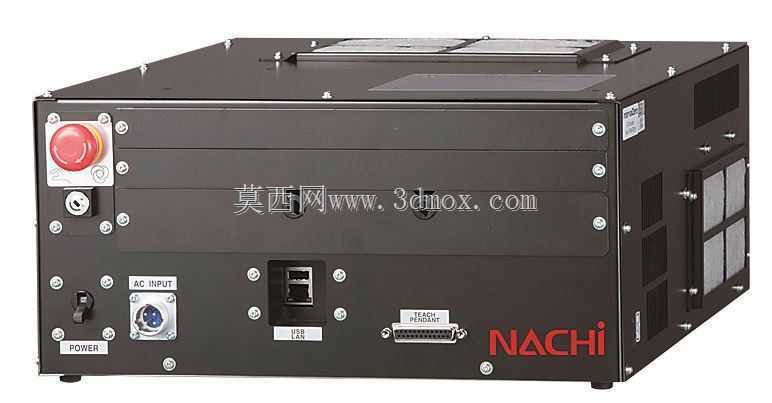

　　从结构设计细节来看，控制器的前面板布局充分考虑了现场操作与接线的便利性：左上角设置了带防护圈的红色急停按钮，操作人员在紧急情况下可以快速触达完成停机操作；急停下方设置了电源开关与AC输入接口，电源接口旁预留了清晰的标识，接线时可以快速识别；面板中部设置了以太网通讯接口、示教器接口、专用通讯端口，所有接口都采用下沉式布局，接线完成后线缆不会突出面板表面，避免设备推入安装位时刮蹭线缆；面板右侧预留了扩展槽位，可根据需求加装通讯板卡、IO扩展模块，满足不同场景的扩展需求。箱体采用钣金拼接结构，所有拼接面都做了密封处理，可适配车间内的多尘环境，安装脚位预留了标准安装孔，既可以落地放置，也可以通过支架实现壁挂、侧装等多种安装方式，适配不同现场的安装条件。
