不二越FD系列工业机器人控制柜体三维结构

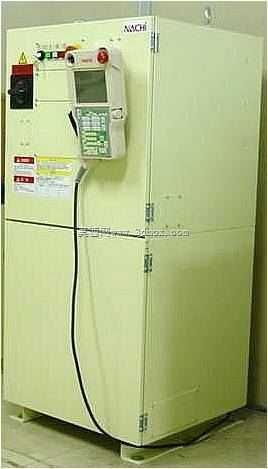

　　在汽车焊装、机床上下料、重型工件搬运这类多机器人协同的产线场景里，机器人控制器的柜体结构设计直接决定了整套系统的运行稳定性与现场部署效率，这款不二越FD系列机器人控制器的三维结构，完整还原了量产柜体的所有安装边界、接口布局与内部硬件排布逻辑，能直接用于产线布局仿真、周边配套结构设计的参考。从实际落地的工况来看，这类控制器通常部署在产线侧的安全围栏外，或是专门的电气柜隔间内，柜体采用立式落地结构，底部预留了标准的地脚安装孔位，安装时需要在地面预留对应尺寸的混凝土基础或是钢制安装底座，保证柜体运行时不会因为内部散热风扇的振动出现位移，同时柜体侧面与背部需要预留至少150mm的散热间隙，正面要预留800mm以上的操作维护空间，方便运维人员打开柜门检修内部的驱动模块、IO板卡与电源组件。

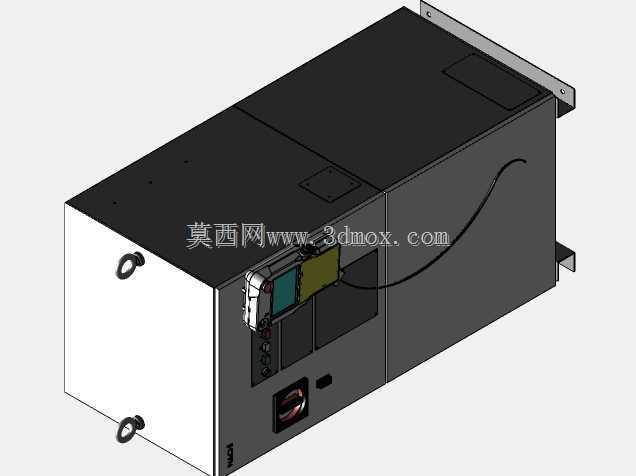

　　柜体正面的示教器挂装结构是设计时的重点细节，挂架采用倾斜式布局，刚好匹配示教器的握持角度，操作人员拿取时不需要大幅度弯腰或是抬手，示教器的连接线缆从挂架下方的走线槽直接穿入柜体内部，避免线缆外露被现场的工件、转运小车剐蹭，挂架旁的操作面板集成了急停按钮、模式切换开关、电源指示灯与启动复位按键，所有按键的高度都设置在人体站立操作的舒适区间，也就是距离地面1.2米到1.5米的范围，操作人员不需要俯身就能完成常规的启停操作，急停按钮采用大尺寸红色蘑菇头设计，带有明显的黄色警示圈，紧急情况下可以快速拍停，符合工业设备的安全设计规范。

　　从功能布局来看，柜体内部采用分层式结构设计，上层为电源输入与滤波模块区域，负责接入厂区的三相工业电源，完成浪涌抑制、电源滤波与电压转换，为整套控制器提供稳定的供电输入；中层为多轴伺服驱动模块区域，对应机器人的六个运动轴，每个驱动模块都带有独立的散热风道，和柜体背部的散热风扇形成贯通的风冷回路，保证长时间高负载运行时驱动模块的温度维持在额定范围内；下层为IO通讯与主控单元区域，集成了标准的工业通讯接口，可以和产线的PLC、上位机、视觉系统、周边辅助设备完成数据交互，支持主流的工业现场总线协议，不需要额外加装转换模块就能接入现有产线网络。

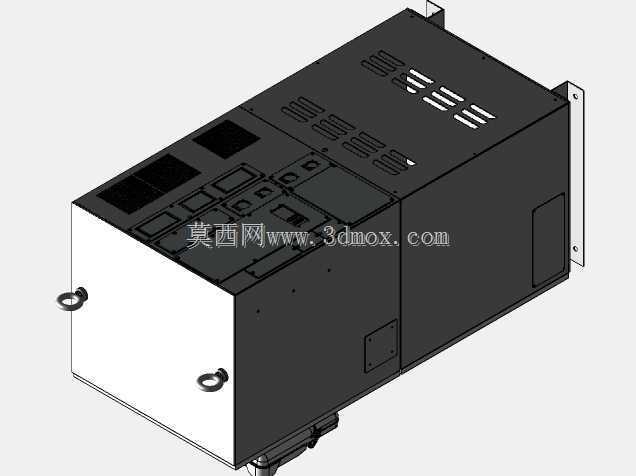

　　这款控制器的设计思路充分考虑了工业现场的复杂工况，柜体外壳采用加厚冷轧钢板折弯焊接成型，表面做了静电喷塑处理，具备良好的抗油污、抗粉尘能力，防护等级达到IP54，可以适应车间内的焊接飞溅、切削油雾、金属粉尘等恶劣环境，柜门的接缝处都加装了密封胶条，关闭后可以有效阻挡粉尘与水汽进入柜体内部。柜体侧面预留了多个标准的格兰头安装孔位，用户可以根据实际接线需求选择不同孔径的格兰头，完成动力线、编码器线、IO信号线、通讯线的穿入与固定，所有线缆进入柜体后都可以沿着内部的竖向走线槽排布，和功率模块区域保持足够的安全间距，避免强电对弱电通讯信号造成干扰。

　　在做产线三维布局设计时，这款控制器的三维模型可以直接导入到产线仿真环境中，准确匹配现场的安装空间，提前规划好线缆的走线路径，避免出现柜体安装后和周边的安全围栏、物料架、输送线产生干涉的问题，同时也可以根据柜体的散热口位置，调整周边设备的布局，保证散热风道不会被遮挡。对于做机器人集成应用的工程师来说，参考这款控制器的结构设计，可以快速完成配套的电气安装支架、走线槽、防护外罩的设计，减少现场测绘的工作量，缩短项目的设计周期，同时也能保证设计出来的配套结构和原厂控制器的安装尺寸完全匹配，避免现场安装时出现尺寸不符需要返工的问题。

　　另外，这款控制器自带的软件PLC功能，在结构设计时也预留了对应的扩展模块安装位，用户可以根据实际应用需求加装额外的IO模块、通讯模块，不需要额外改动柜体的结构，扩展槽位都采用快插式设计，加装模块时只需要打开对应位置的盖板就能完成安装，不需要拆卸整个柜体的内部结构，大幅降低了后期功能扩展的改造成本。柜体顶部预留了吊环安装孔，在车间内转运时可以直接安装吊环用行车吊装，也可以用叉车从柜体底部的叉车位进行转运，适配不同现场的转运条件，不需要额外制作转运工装。
