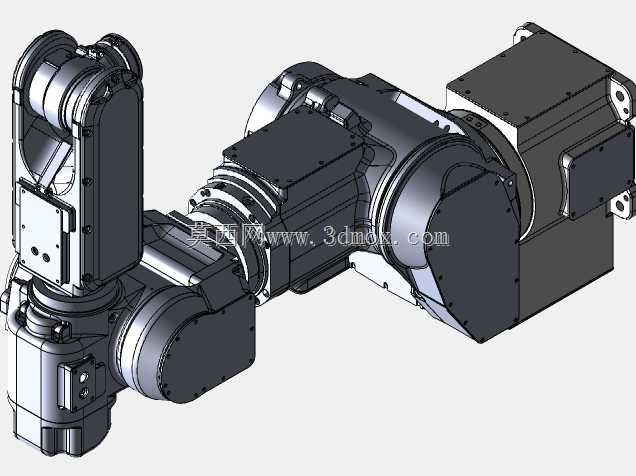

那智MR20七轴工业机械臂结构设计

这款七轴机械臂的结构设计，核心围绕复杂工位的避障需求展开，相比常规六轴机型，额外的第七轴可在末端执行器到达目标点位时，提供多组逆解姿态选择，避免关节奇异位形，在机床上下料、精密装配、焊缝跟踪这类对姿态要求严苛的场景中，能绕过设备旁的工装夹具、管线支架等障碍物，无需额外调整周边工位布局即可完成作业。从负载参数匹配来看，其额定20Kg负载对应1260mm工作半径，若将作业半径收缩至1000mm区间，可承载30Kg作业载荷，能覆盖多数汽车零部件搬运、注塑件取件、打磨抛光的负载需求，重复定位精度控制在±0.06mm，可满足精密装配的公差要求。安装方式上同时支持地面正装与侧装，侧装场景下可将机械臂布置在机床侧面，为机床正面预留操作维护空间，减少工位的占地面积，适配紧凑布局的自动化产线。结构设计层面，各关节采用中空走线布局，关节内部的伺服驱动、制动模块集成度较高，关节外壳采用一体铸造成型的刚性结构，可降低高速运动时的结构震颤，末端法兰的安装接口符合通用工业标准，可快速适配夹爪、焊枪、打磨头等不同执行器。多机协同作业场景下，该机型的运动控制算法可支持多台机械臂在同一工位完成时序配合，比如在汽车座椅装配工位，两台机械臂可分别完成螺栓拧紧与部件托举动作，无需额外设置复杂的安全互锁硬接线。从建模细节来看，各关节的运动限位、安装基准面、螺栓孔位都按照实物参数还原，可直接用于产线仿真、干涉检查、离线编程的前期验证，帮助设计人员提前排查工位布局中的运动碰撞问题，缩短产线调试周期。
