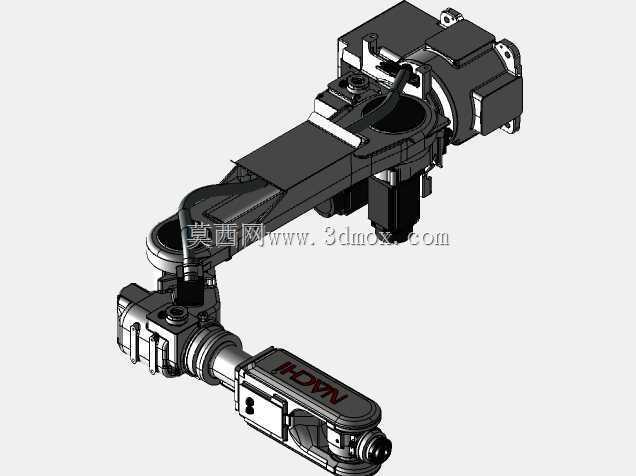

纳奇MC20六轴工业机械臂结构设计

　　这款六轴垂直多关节机械臂的结构设计，核心围绕紧凑产线的高节拍搬运、上下料、弧焊、涂胶等场景做适配，在做产线布局仿真时，首先要关注其安装边界条件：底座采用超薄低轮廓设计，相比同负载等级的常规机型，底座占用的安装面尺寸更小，同时支持地面正装、天花板吊装两种安装方式，能适配不同层高、不同工位排布的车间布局，尤其是在密集排布的多机协作产线里，吊装安装可以完全释放地面的物料流转空间，避免底座与线边料架、输送线产生干涉。

　　从功能特性来看，该机型的负载能力覆盖20kg级作业需求，腕部允许的扭矩与惯量冗余充足，即便搭载带附加管线的焊枪、复合抓手，也不会在高速启停时出现腕部抖动，其点对点重复定位精度控制在±0.06mm，在弧焊、精密涂胶这类对轨迹精度有要求的场景下，连续轨迹的速度波动控制表现稳定，不会出现过冲或者轨迹偏移的问题。水平作业半径覆盖1722mm的范围，这个作业半径刚好适配单工位覆盖两台机床上下料的布局，不需要额外增加外部行走轴就能完成相邻两台加工中心的工件取放，能帮用户节省产线的额外硬件投入。

　　结构设计上采用无连杆手臂的传动布局，这种设计相比传统带平行连杆的六轴臂，手臂外侧没有突出的连杆结构，在狭窄的机床舱内、工装夹具密集的工位作业时，手臂回转过程中不会和周边的工装、夹具、防护栏产生剐蹭干涉，尤其是在进入机床内部取件时，纤细的手臂轮廓可以避开卡盘、刀塔的突出结构，不需要额外调整机床的开门高度或者工件的装夹位置。臂部内部走管走线的设计，将供气管、信号电缆全部集成在臂体内部，外部没有裸露的拖链或者管线，一方面避免了作业过程中管线被周边设备剐蹭损坏，另一方面也减少了管线随手臂运动产生的摆动惯量，提升高速运动时的稳定性，同时臂体内部预留了气动阀的安装空间，不需要在肩部额外挂载阀岛组件，进一步缩小了上臂的整体轮廓尺寸，减少对周边设备的干扰。

　　防护等级达到IP65标准，腕部与臂体的密封结构可以抵御切削液飞溅、粉尘侵入，在机加工车间的湿区、焊接工位的焊渣飞溅环境下都能稳定运行，不需要额外加装整机防护套。做三维建模校核时，要重点关注各关节的运动极限位置：J1轴底座回转范围覆盖正负170度，J2轴肩摆、J3轴肘摆的组合运动可以实现手臂的低位取件、高位抬升避让，J4、J5、J6腕部三个关节的运动范围足够实现复杂姿态的调整，哪怕是工件需要翻转、倾斜角度装夹的工位，腕部也能调整到合适的作业姿态，不会出现关节死点。

　　在产线集成阶段，用该模型做干涉仿真时，要注意底座安装面的螺栓孔位分布、底座出线口的位置，提前规划好地面的走线槽位置，避免安装时线缆和底座固定螺栓干涉；同时要核算不同姿态下的臂体安全距离，尤其是在多台机器人协同作业的工位，要通过仿真校核相邻两台机器人在运动过程中的臂体最小间距，避免高速运动时发生碰撞。另外，该机型的重心控制经过优化，吊装安装时的安装座承重要求相比同负载机型更低，不需要对厂房顶部的钢结构做额外的加强处理，降低了吊装工位的改造成本。

　　针对不同的应用场景，臂体末端的安装法兰尺寸符合通用工业机器人的接口标准，可以直接适配市面上主流的气动抓手、电动抓手、焊枪、涂胶枪等末端执行器，不需要额外做转接法兰的定制，缩短集成周期。臂体表面采用哑光耐油污涂层，在车间长期使用时不容易附着切削液、油污，日常清洁维护更方便，同时涂层的抗刮蹭性能较好，日常作业中轻微的剐蹭不会导致涂层脱落生锈。
