多格分餐式食品托盘组合三维设计

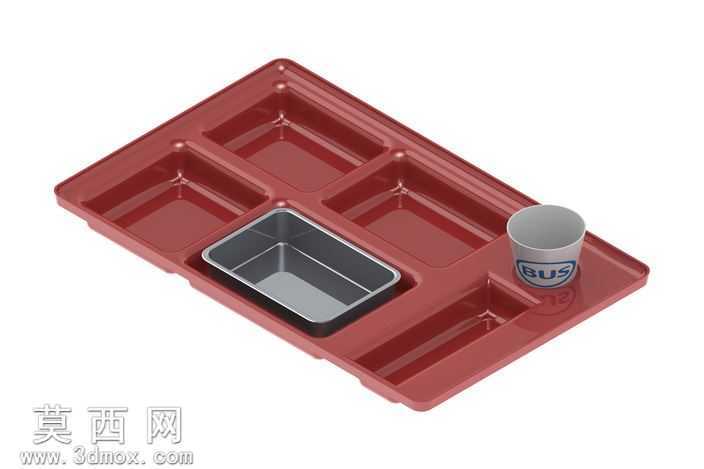

本模型采用SolidWorks进行全参数化三维建模，整体围绕快餐分餐场景的使用需求展开设计，主体为一体化成型的多格分餐托盘，搭配独立金属餐盒与配套纸杯，完整还原商用分餐餐具的组合形态。建模过程中首先绘制托盘主体的二维轮廓草图，精准定位五个不同规格的容置槽位：三个尺寸统一的方形菜品格、一个长条形餐具/汤品格、一个圆形杯座槽，通过拉伸凸台命令生成托盘基体，再对所有槽位边缘做等半径圆角处理，还原吸塑或注塑工艺下的圆滑过渡特征，避免尖锐边角的同时提升结构强度。托盘表面采用哑光酒红色塑料材质，在渲染阶段调整材质的粗糙度与反射参数，模拟密胺或食品级PP塑料的温润质感，槽位内部做轻微的凹陷纹理处理，还原真实餐具的防滑设计细节。独立的金属餐盒采用抽壳特征建模，壁厚设置为符合食品包装规范的均匀厚度，边缘做卷边处理，材质选用拉丝铝合金材质，渲染时添加细微的金属拉丝纹理与环境反射效果，还原金属餐盒的冷冽质感；配套纸杯通过旋转凸台生成杯身锥度，杯口做加厚卷边，杯身印刷标识采用贴图方式实现，材质设置为哑光纸质，调整漫反射参数还原纸杯的吸光特性。整体装配过程中采用配合约束将金属餐盒嵌入对应方形槽位，纸杯固定在圆形杯座内，确保各部件位置贴合无穿模，结构上充分考虑实际使用的空间利用率，各槽位间距合理，既能够实现菜品、主食、餐具、饮品的分区放置，又保证托盘整体握持的平衡性，边缘做加宽加厚处理，方便端拿时受力。建模全程遵循食品接触类用品的尺寸规范，所有棱角均做安全圆角处理，无易伤人的尖锐结构，各部件的尺寸比例符合日常餐饮使用习惯，既可以作为餐饮设备配套的餐具模型使用，也可用于餐饮场景的可视化渲染素材，模型细节完整，特征树清晰可编辑，能够支持后续的结构调整与工程图导出。
