木工榫卯结构参数化iLogic设计模板

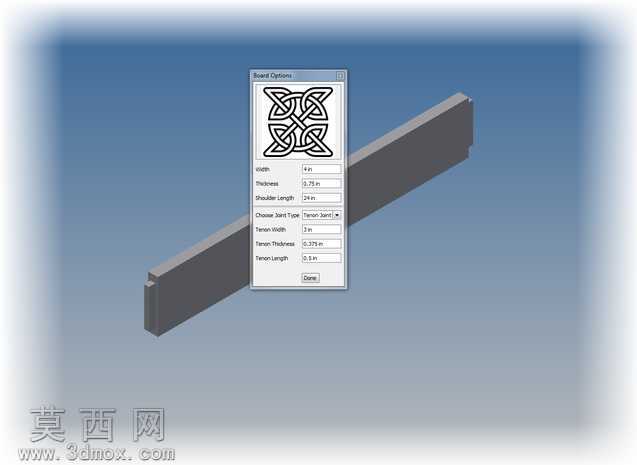

本作品是面向木工构件设计的参数化iLogic设计模板，依托Autodesk Inventor三维建模环境搭建，核心针对woodshope项目中的开榫主板构件完成全参数化设计体系构建。建模阶段首先完成基础长条形主板的实体特征搭建，精准还原构件两端的榫头几何形态，对榫肩、榫舌的配合面做了公差预留设计，确保榫卯开合过程中的配合精度。整个模型的核心设计逻辑依托iLogic规则完成，将构件的宽度、厚度、榫肩长度、榫舌长度、榫头厚度等核心尺寸全部绑定至交互窗体参数，使用者无需手动修改特征草图，仅需在弹出的配置窗体中输入对应尺寸数值，即可一键驱动整个模型完成尺寸更新，自动调整榫头与主板的比例关系、配合间隙，实现榫卯结构的快速开合状态切换与尺寸适配。材质配置上，模型默认赋予哑光实木材质，还原木材的细微纹理与哑光漫反射质感，渲染阶段采用柔和的均匀布光方案，清晰呈现构件的棱边倒角、榫头配合面的细节特征，同时对iLogic配置窗体做了同步展示，直观呈现参数与模型的对应逻辑。设计思路上摒弃了传统固定尺寸建模的低效模式，将木工榫卯构件的设计经验转化为可复用的参数化规则，针对不同规格的木工开榫需求，仅需调整参数即可快速生成符合要求的构件模型，大幅减少重复建模工作量，同时内置的参数约束规则可避免手动修改尺寸时出现的特征报错、配合错位问题，确保每一次参数驱动生成的模型都具备合理的结构强度与精准的榫卯配合精度，可直接用于木工加工的前期方案验证、尺寸适配与结构演示，为木工类构件的快速设计提供了可复用的标准化模板。
