直列四缸发动机曲轴结构三维建模设计

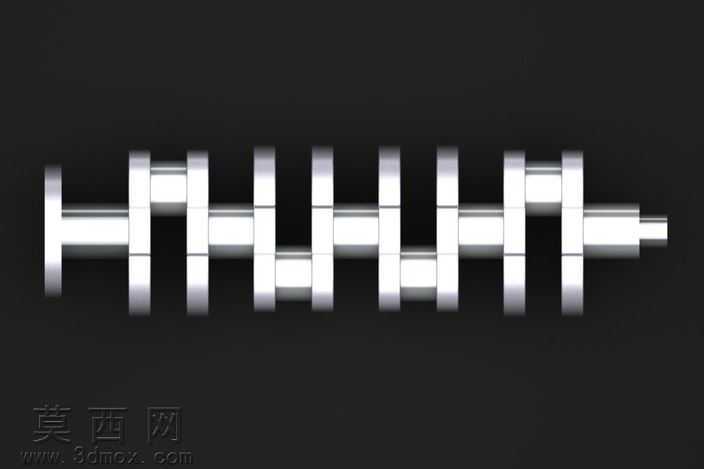

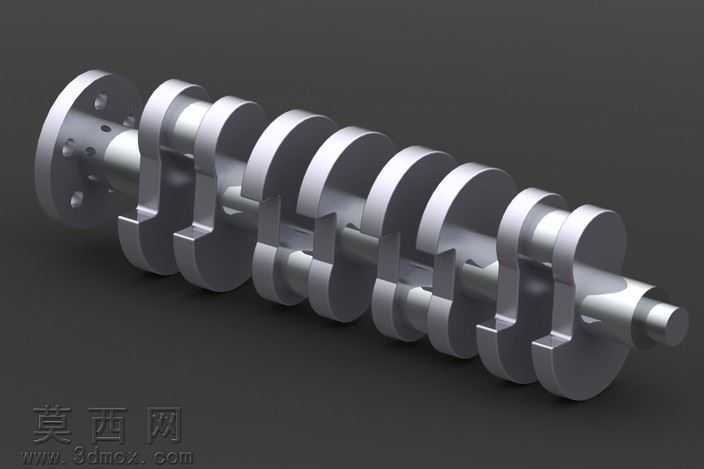

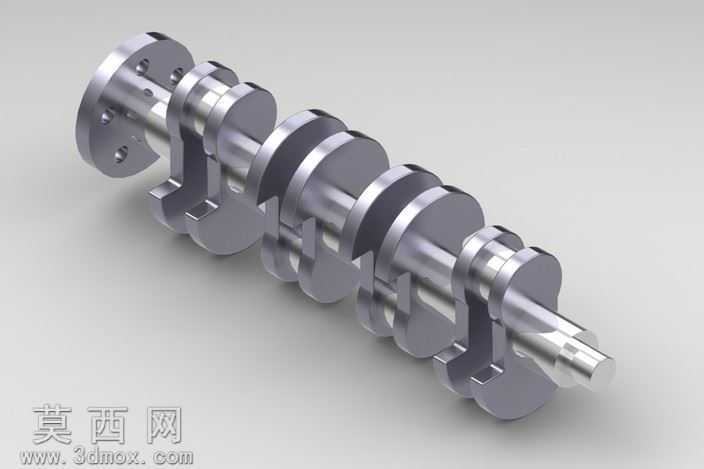

本作品为直列四缸内燃机配套曲轴的三维参数化建模成果，建模过程严格遵循内燃机曲轴的实际工程设计规范，以保证模型的工程实用性与结构准确性。建模阶段首先梳理四缸曲轴的核心结构逻辑：直列四缸曲轴的曲柄销按照1-3-4-2的点火间隔角完成相位排布，相邻曲柄销夹角设置为180度，保证四缸做功行程均匀错开，让发动机运转过程获得更平稳的动力输出。整体建模从曲轴的主轴颈基准轴线出发，依次完成前端动力输出轴段、各档主轴颈、曲柄臂、平衡配重块、曲柄销、后端法兰连接段的特征搭建：主轴颈作为曲轴的旋转支撑基准，严格保证各档轴颈的同轴度公差要求；曲柄臂采用过渡圆角设计衔接主轴颈与曲柄销，避免应力集中导致的部件疲劳损坏；每个曲柄臂配套的平衡配重块经过结构优化，通过合理的配重轮廓抵消曲柄连杆机构往复运动产生的惯性力，降低发动机运转时的振动幅度；前端轴段预留油封安装位、正时机构安装位的对应结构，后端法兰设置均匀排布的螺栓连接孔，用于和飞轮组件完成刚性连接。材质与渲染阶段，模型整体赋予合金钢材质属性，还原锻钢曲轴的金属质感，表面设置细腻的机加工纹理效果，金属表面添加符合实际加工工艺的轻微反光特性，平衡块非加工面做亚光质感区分，清晰呈现曲轴不同部位的加工工艺差异；渲染过程采用柔和的工业产品布光方案，多角度打光凸显曲轴各轴段的圆柱面特征、过渡圆角的曲面衔接效果、配重块的轮廓造型，让模型的结构层次清晰可辨。设计过程中充分考虑曲轴的实际装配需求，各轴段的直径比例、轴向长度、曲柄半径的参数设置均参考成熟量产四缸发动机的设计参数，保证模型可直接用于教学演示、结构原理讲解、虚拟装配验证等场景，完整还原了四缸曲轴作为发动机核心动力传递部件的结构特点，清晰展现了曲轴将活塞往复直线运动转换为旋转扭矩输出的功能结构逻辑。
