复古款单板离合器传动结构设计

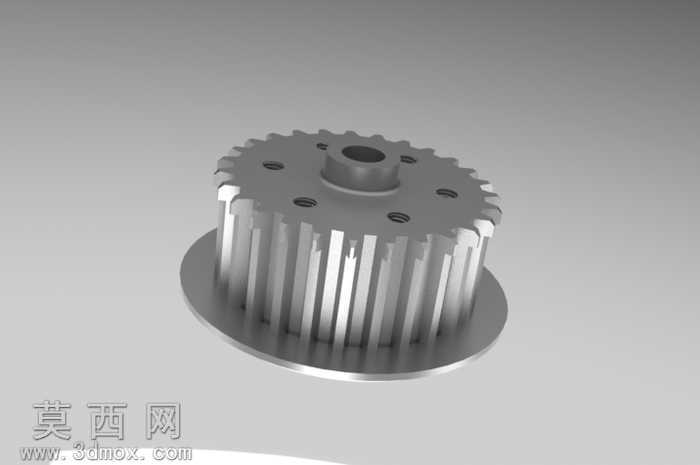

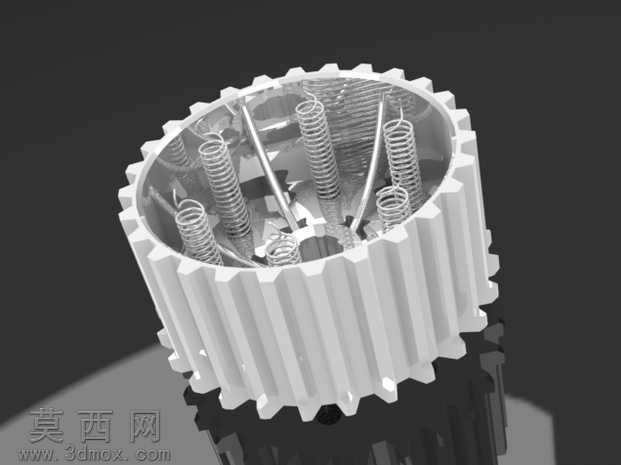

该作品为单板离合器的三维结构设计，建模阶段采用参数化特征建模思路，先以旋转特征构建离合器的核心基体，确定整体同轴度基准，再通过拉伸切除完成端面安装孔的阵列排布，保证六个安装孔沿圆周均匀分布，满足装配时的受力均衡要求。外齿圈部分采用渐开线齿形参数生成，齿廓曲线严格遵循机械传动设计规范，确保啮合传动时的平稳性，齿根与齿顶的过渡圆角做了优化处理，避免应力集中导致的结构失效。外侧的轴向散热筋条通过圆周阵列生成，筋条的厚度与高度经过比例调整，既保证壳体的结构强度，又能在离合器工作时通过转动带动空气流动，带走摩擦产生的热量，降低长时间工作的温升。底部的法兰盘结构与主体采用一体化建模，法兰端面的平面度通过基准面约束控制，保证安装时的贴合精度，中心轴孔做了同轴度约束，与输入输出轴的配合公差预留了合理的装配间隙。渲染阶段采用金属磨砂材质模拟离合器的铸钢壳体质感，齿面与安装孔端面赋予轻微的机加工高光效果，还原真实金属零件的表面加工纹理，场景采用柔和的漫反射打光，避免金属表面出现过曝的反光点，清晰展现各部分的结构细节。设计过程中重点考量了单板离合器的结构紧凑性，整体零件采用一体化集成设计，减少了不必要的拼接结构，降低装配复杂度，同时兼顾了摩擦传动时的扭矩传递能力，端面的摩擦接触面做了平面度优化，保证离合结合时的接触面积均匀，避免局部磨损过快的问题。齿圈与主体的连接部分做了加厚处理，应对传动过程中的扭矩冲击，散热筋的排布方向与转动方向匹配，优化风冷散热的气流路径，中心轴孔的内壁做了粗糙度模拟，还原真实轴孔配合的表面状态，整体结构完全复刻了早期量产单板离合器的成熟设计逻辑，可用于机械原理教学、传动系统结构演示以及复古车辆动力系统的参考设计。
