迷你USB接口AB型连接组件结构设计

　　在消费电子、工业控制设备的有线数据传输与供电链路里，板端连接接口的结构可靠性直接决定整套设备的外接交互稳定性，迷你USB AB型接口作为曾经广泛覆盖便携数码、小型工控终端的通用连接部件，其金属屏蔽壳与内部胶芯端子的配合设计，需要同时兼顾插拔寿命、焊接定位精度、电磁屏蔽效能多方面的工程要求。从实际应用场景来看，这类接口常布置在设备侧端的PCB板边缘位置，外壳通过插脚穿透PCB焊盘完成接地固定，内部端子按照差分信号、电源、接地的引脚定义排布，既可以适配Mini USB公头的数据线连接，实现设备与上位机的数据传输、固件烧录，也能承担小功率直流供电的传输功能，在早期的便携测量仪器、移动存储设备、老式数码终端上都有大量应用。

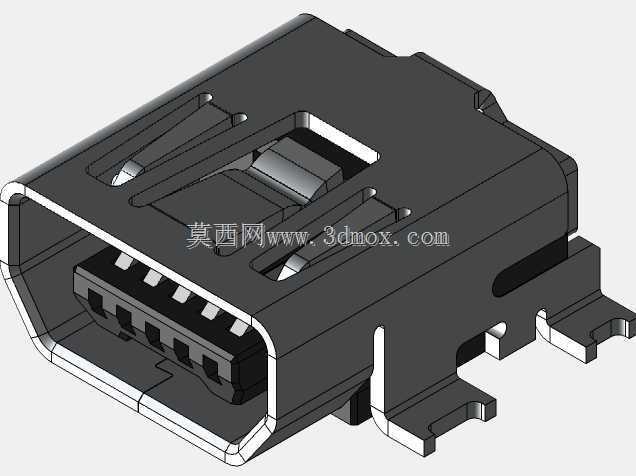

　　设计这类接口结构时，首先要考虑公头插拔过程中的受力导向，金属外壳的两侧弹片需要预留合适的弹性变形量，既不能因为弹力过大导致插拔手感生涩、长期使用磨损公头镀层，也不能因为弹力不足造成插接松脱、接触不良的问题，外壳上的定位缺口需要和公头的凸起结构精准匹配，避免反插损坏内部端子。金属屏蔽壳采用冲压折弯成型工艺，壳体上的开槽结构一方面是为冲压成型时释放材料内应力，减少折弯处的回弹变形，保证壳体尺寸一致性，另一方面也能在公头插入时提供适度的抱紧力，同时壳体边缘的卷边设计可以去除冲压毛刺，避免组装或使用过程中划伤操作人员、磨损线材外层绝缘皮。内部胶芯的端子固定槽需要严格控制尺寸公差，每个导电端子的伸出长度、折弯角度都要保持一致，

　　保证公头插入时每一个引脚都能可靠接触，接触电阻控制在合理范围内，避免大电流供电时出现局部温升过高的问题。从安装边界来看，这类接口的板端占用空间需要匹配紧凑化的设备内部布局，焊接引脚的排布要符合常规PCB布线的间距要求，屏蔽壳的接地焊盘需要预留足够的焊接面积，保证接地连续性，降低外界电磁干扰对信号传输的影响，接口外露部分的高度要和设备外壳的开孔尺寸匹配，装配后接口端面和设备外壳表面齐平，既不会突出过多容易受到外力磕碰，也不会内陷过深导致公头无法完全插合。在结构强度设计上，金属外壳的厚度选择需要兼顾抗外力冲击能力和材料成本，日常使用中难免出现线材拉扯、公头斜向插入的情况，壳体需要承受一定的侧向力而不出现永久变形，

　　避免内部端子错位导致功能失效。端子部分采用铜合金基材加表面镀层的设计，基材保证足够的导电性能和弹性，镀层提升耐磨性能和抗氧化能力，保证经过上千次插拔后依然能保持稳定的接触性能。接口尾部的焊脚设计要兼顾波峰焊和手工焊接的工艺性，焊脚长度合适，既不会因为过长导致焊接时连锡，也不会因为过短造成焊接强度不足，在设备受到外力拉扯线材时，焊脚需要能承受一定的拉力而不脱落，必要时可以在PCB上增加固定柱和接口本体的定位孔配合，进一步提升整体连接强度。在实际选型应用中，这类接口的尺寸参数需要和整机的堆叠设计匹配，接口周围要预留足够的插拔操作空间，方便用户在不借助额外工具的情况下完成线材插拔，同时接口位置要避开设备内部的其他高发热元件，避免长期高温环境加速胶芯老化、降低绝缘性能。
