做电气柜布线、工控板卡集成的工程师对这类间距3.5mm的插拔式接线端子不会陌生,它是低压信号回路、小功率供电回路里最常用的互联部件之一,从PLC扩展模块的IO接线、传感器信号汇总,到小型电源模块的输出分线,再到消费类电控设备的内部线束转接,几乎覆盖了所有需要频繁拆装维护、又要保证接线可靠性的场景。和螺钉固定式的端子相比,插拔式结构最大的优势是现场装配效率高,整组线束提前压接在插头端,现场对接时直接插入插座即可,不用逐个拧螺钉,也能避免现场接线时螺钉掉落、线芯压接不牢导致的虚接故障,后期设备维护更换板卡时,直接拔下插头就能拆换部件,不用重新整理每一根线的线号,大幅降低售后维护的接线出错概率。

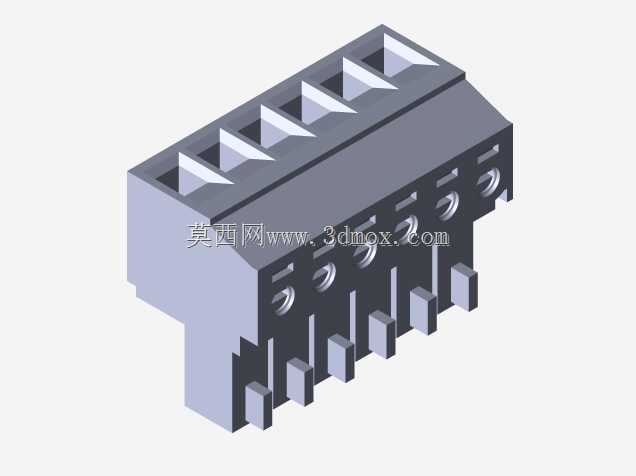

这款6位规格的端子,针位间距严格控制在3.5mm,刚好适配主流PCB板上的标准焊盘布局,插座端采用直插焊脚设计,过波峰焊时能牢牢固定在电路板上,焊脚的长度和粗细经过匹配,既能保证焊接后的机械强度,又不会因为焊脚过长导致焊锡溢出粘连相邻针脚。插头端的压线结构采用弹片卡接设计,剥好的线芯插入接线孔后,自带的卡簧会紧紧咬住铜芯,即使受到一定的拉扯力也不会松脱,每个接线位旁都预留了螺丝刀操作的让位槽,需要拆线时用平口螺丝刀按下弹片就能轻松抽出导线,不用硬扯线束。

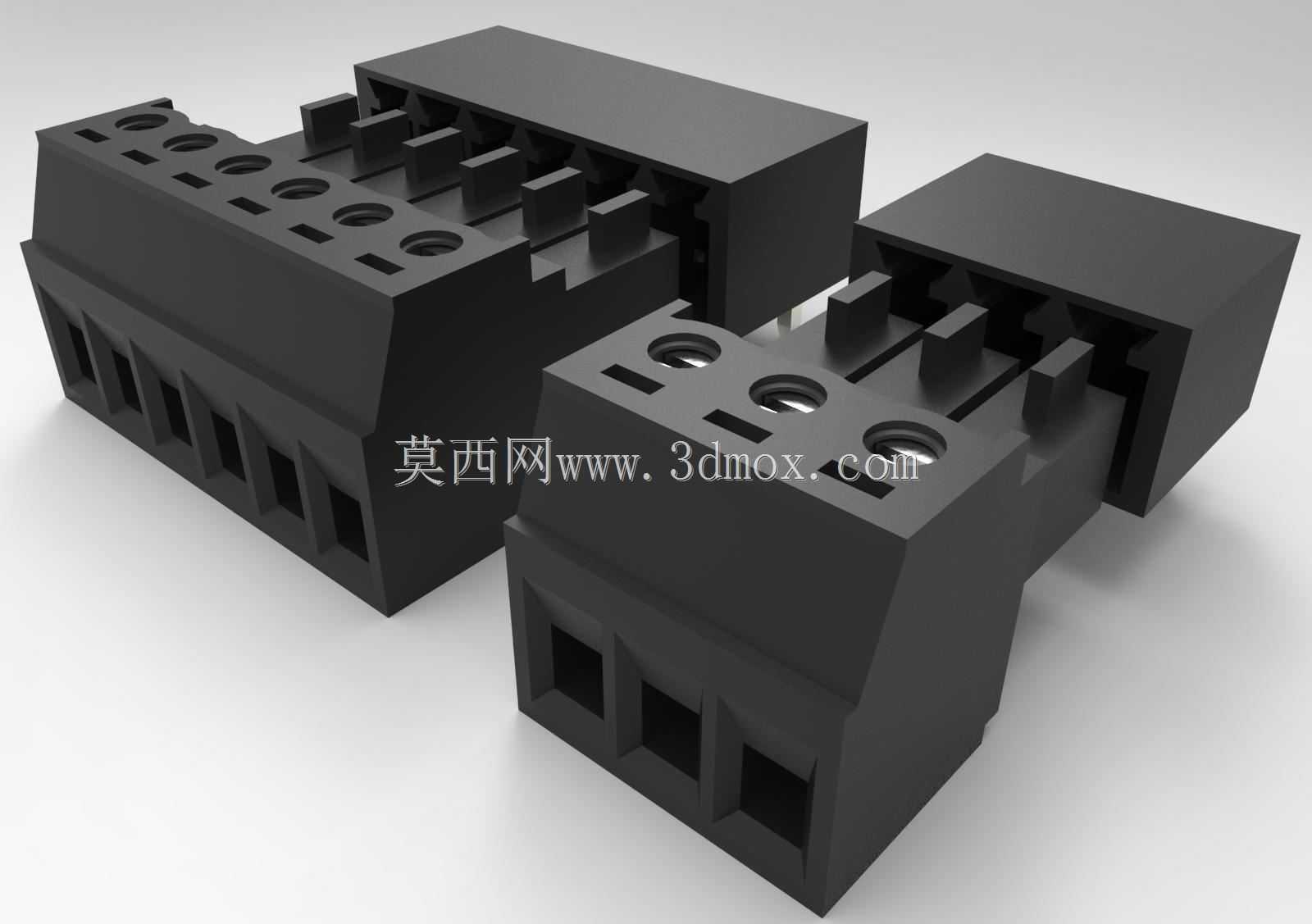

从结构设计上看,端子的外壳采用阻燃级工程塑料注塑成型,外壳的壁厚均匀,既保证了足够的绝缘强度,相邻针位之间的隔筋高度足够,能避免不同电位的导线之间因为毛刺、灰尘堆积导致的爬电风险,插头和插座对接时带有防呆定位结构,反向插入时会被卡扣挡住,不会出现针位插错导致的信号接反、电源短路问题,对接到位后会有明显的卡扣卡入的触感,同时侧面的锁扣会牢牢卡住插座的凸台,设备运输过程中的振动、拉扯都不会让插头松脱。
安装边界上,插座端焊接在PCB上后,整体突出板面的高度经过优化,不会和板上其他低矮元件产生空间干涉,插头端接好导线后,出线方向垂直于板面,线束弯折半径预留充足,不会因为线束过度弯折导致线芯断裂,相邻端子并排安装时,外壳侧面的定位凸台能保证相邻端子之间的间隙一致,不会出现错位挤压导致的插拔不畅问题。在实际选型时,这类3.5mm间距的端子额定电流通常在10A以内,额定电压适配300V以下的交直流回路,完全满足工控信号、小功率供电的传输需求,铜件部分采用镀锡处理,抗氧化能力强,长期在温湿度变化的工业环境下使用也不会出现接触电阻变大的问题,避免因为接点发热导致的故障。
建模时需要特别注意几个配合尺寸的公差控制:插头和插座的对接插合面公差要控制在合理范围,过松会导致接触不良,过紧会让插拔力过大,现场操作困难;接线孔的直径要匹配常用的导线线径,覆盖0.5-1.5平方毫米的多股铜芯线的接入需求;焊脚的位置度要严格对应PCB焊盘,偏差过大会导致波峰焊时出现虚焊、偏位。另外外壳上的导向槽、卡扣的弹性变形量也要经过校核,保证多次插拔后卡扣不会断裂,弹性不会衰减,满足至少上百次插拔的使用寿命要求。
