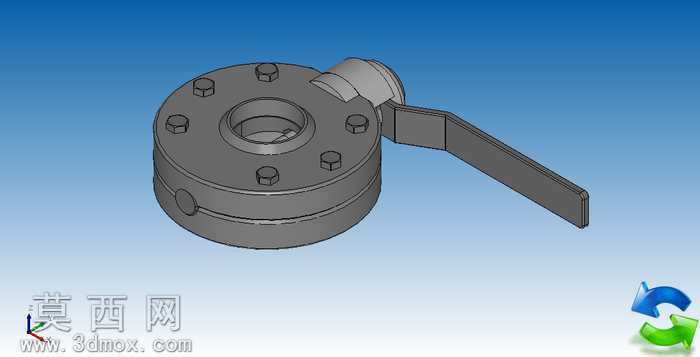

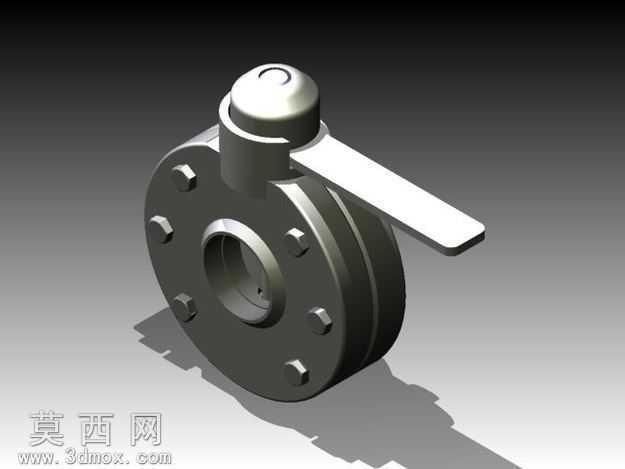

DN25卫生级对夹式蝶阀三维设计作品

本作品为DN25规格卫生级蝶阀的三维建模设计成果，建模过程严格遵循卫生级流体设备的设计规范，针对洁净工况的使用需求完成全结构的精细化还原。建模阶段首先梳理卫生级蝶阀的核心组成逻辑，将整体结构拆分为阀体、阀杆、蝶板、驱动手柄、密封组件、法兰连接螺栓六个独立模块，采用自底向上的建模思路逐一完成各零件的参数化搭建，所有配合尺寸均参考卫生级阀门的行业通用标准设定，确保各零件装配后无干涉、公差匹配合理。材质渲染阶段针对不同零件的实际用材进行差异化材质调配：阀体与蝶板采用316L不锈钢材质，调整金属材质的反射粗糙度参数，还原不锈钢抛光后的哑光金属质感，精准呈现卫生级设备表面无死角、易清洁的光洁特性；驱动手柄采用食品级蓝色塑料材质，设置适度的漫反射参数模拟工程塑料的哑光触感，手柄端部的防滑纹理通过凹凸贴图实现细节还原，避免建模过程中过多细碎面占用资源；阀杆密封部位采用聚四氟乙烯材质，调整材质的半透明与低反射参数，还原四氟材料的特殊质感；连接螺栓采用标准不锈钢紧固件材质，螺纹细节通过螺旋扫描特征精准建模，还原紧固件的真实结构。结构设计上重点突出卫生级阀门的无滞留设计特点，蝶板与阀体的密封配合面采用圆弧过渡结构，避免流体残留死角，符合卫生级系统的清洁要求；对夹式法兰连接结构的螺栓孔位严格匹配DN25规格法兰的安装尺寸，确保模型可直接用于工程安装的干涉校验；驱动手柄的限位结构做了精细化还原，可直观呈现阀门90度开关的行程范围，手柄与阀杆的连接部位做了防松结构的细节建模，还原实际产品的装配逻辑。渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射勾勒阀体的金属轮廓，辅助光源补光消除结构暗部，环境光采用低饱和度的灰色环境，避免多余色彩干扰金属材质的呈现，最终渲染效果清晰展现各零件的结构层次与材质差异，可用于产品展示、装配培训、工程选型参考等多个场景。
