按压式SIM卡连接卡座结构设计

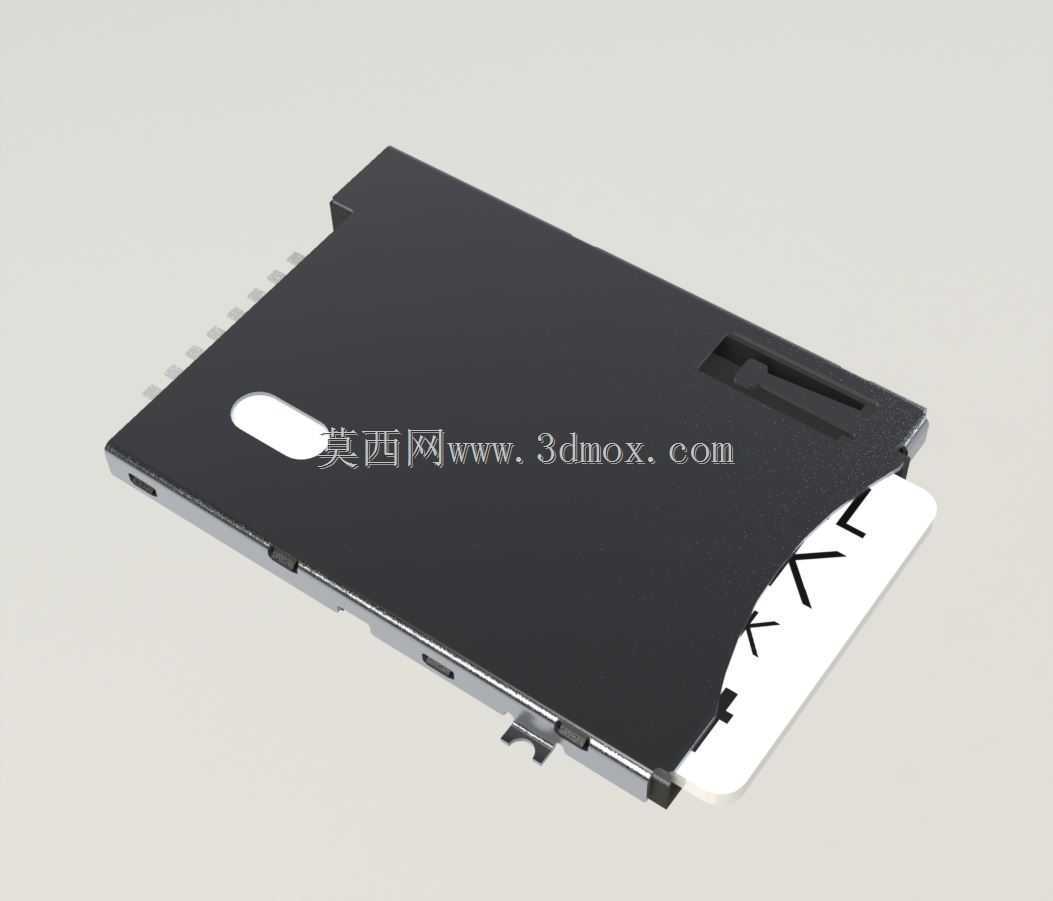

　　这款按压式SIM卡连接卡座，是手持通讯终端、物联网采集终端、车载通讯模组等设备上实现用户身份识别卡与主板电路连通的核心接插组件，日常使用中承担着SIM卡固定、信号触点导通、卡体弹出复位的多重功能，是各类带蜂窝通讯能力设备里不可或缺的小型结构件。从实际应用场景来看，这类卡座广泛部署在工业手持PDA、车载T-BOX、智能POS终端、三防功能手机、便携数据采集器等设备内部，安装位置通常紧贴设备主板边缘，对应外壳预留SIM卡插拔开口，部分带防水要求的设备还会在卡座外侧加装硅胶密封塞，避免户外使用时水汽、粉尘侵入卡仓造成触点氧化接触不良。不同于传统的抽拉式、翻盖式SIM卡座，这款按压式结构无需额外卡托，用户将SIM卡对准卡槽推入到位后，

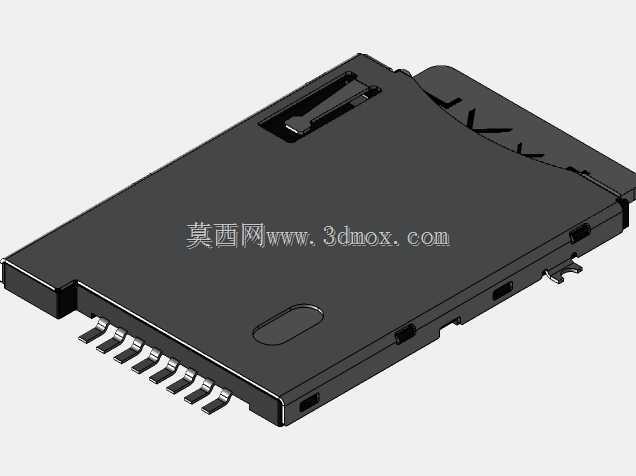

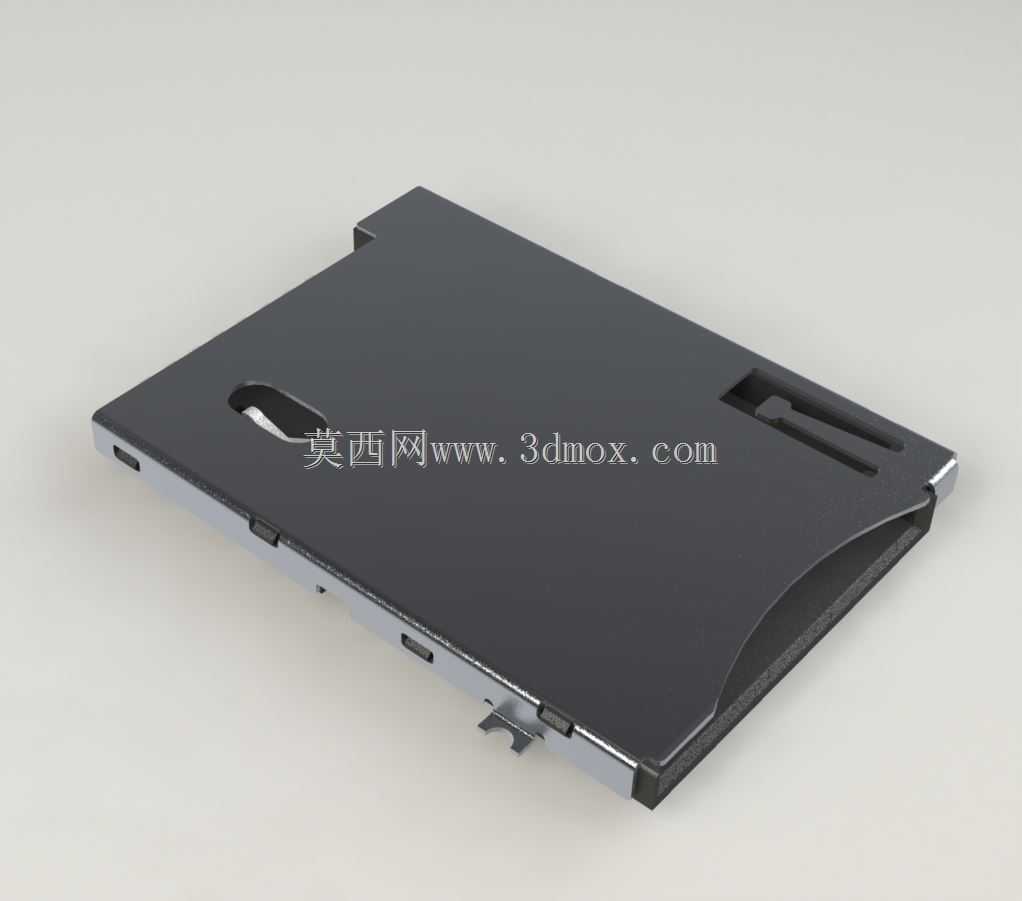

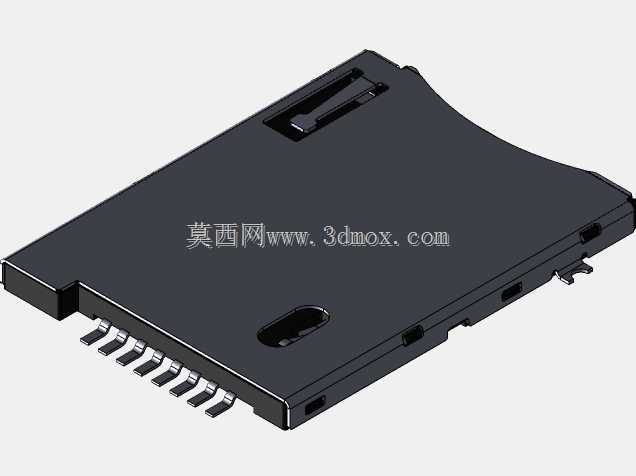

　　内部的弹性锁止机构会自动卡紧卡体，保证卡上金属触点与卡座上的弹片引脚稳定贴合导通；需要取卡时，只需再次向内按压SIM卡，锁止机构就会解锁，通过内置的复位弹片将卡体向外推出一段距离，用户即可直接抽出卡体，整个操作过程无需借助取卡针，在工业场景戴手套操作时便利性远高于顶针式卡座。从设计思路层面拆解，这款卡座的结构分为外壳屏蔽层、触点弹片组、锁止推杆、复位弹簧、焊接引脚几个核心部分：外层采用不锈钢冲压成型的屏蔽罩，一方面作为结构主体承载所有内部零件，另一方面可以屏蔽外界电磁信号对SIM卡通讯的干扰，避免设备在强电磁环境下出现信号丢包、识别失败的问题；触点弹片采用高弹性铍铜材质冲压成型，表面镀金处理，每个弹片对应SIM卡的一个信号引脚，

　　弹片设计有预压弯弧结构，当SIM卡插入到位后，弹片被压缩产生稳定的接触压力，保证在设备受到振动、冲击时触点不会出现瞬断，满足工业设备1.5米跌落、持续振动工况下的连接可靠性要求。锁止机构采用心形槽+推杆的经典按压自锁结构，推杆上的凸柱嵌入心形导向槽内，第一次按压时凸柱沿槽道滑动进入锁止位，将推杆位置锁定，第二次按压时凸柱沿槽道滑出回到初始位置，配合复位弹簧的推力完成卡体弹出，这套结构经过多代迭代，锁止寿命可达万次以上，完全覆盖消费类电子、工业设备的全生命周期使用需求。从安装边界尺寸来看，这款卡座采用SMT表面贴装工艺焊接在PCB主板上，整体厚度控制在1.8mm以内，适配当前主流的Nano SIM卡厚度规格，卡座本体长度方向预留0.3mm的焊盘对位公差，宽度方向两侧设计有定位柱，在SMT贴片时可以先插入主板对应的定位孔内，避免回流焊过程中器件移位导致焊接不良。卡座的卡入口处设计有导向倒角，用户插卡时即使存在一定角度偏差，也能顺着倒角滑入卡槽内部，避免插卡时卡体歪斜顶坏内部弹片；屏蔽罩对应SIM卡缺口的位置设计有防反插凸台，当SIM卡方向插反时，凸台会顶住卡体无法推入到位，从结构上杜绝反插导致的触点短路、弹片变形问题。在触点排布设计上，严格遵循ISO/IEC 7816标准对SIM卡触点的位置要求，每个弹片的接触位置精准对应卡上的金属触点区域，弹片之间设计有绝缘挡墙，避免相邻弹片在受压变形时出现搭接短路；焊接引脚采用宽焊盘设计，每个引脚的焊接面积不小于0.

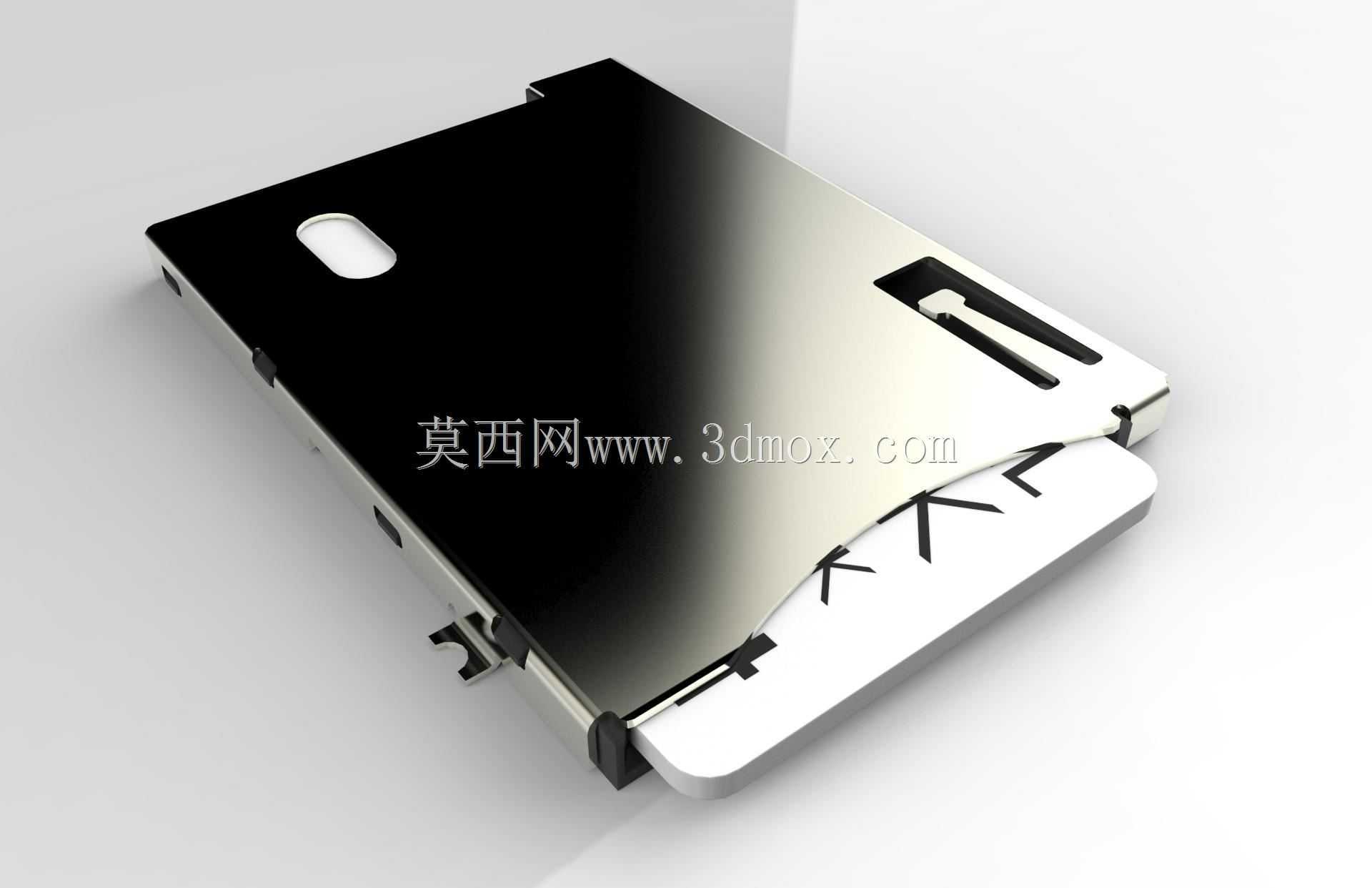

　　8平方毫米，保证卡座焊接到主板后有足够的结合强度，在反复插拔SIM卡的过程中不会出现焊盘脱落、卡座松动的问题。针对部分户外使用场景，这款卡座的弹片接触区域设计有自清洁结构，在SIM卡插拔过程中，弹片端部的刮擦棱会轻轻刮过卡体表面的金属触点，擦掉触点上附着的氧化层、灰尘、油污，长期使用也能保持稳定的接触电阻，避免出现识别慢、无信号的故障。另外，卡座的复位弹簧采用不锈钢线材绕制，弹簧预压力经过反复调校，既不会因为推力过大导致插卡手感过硬，也不会因为推力过小导致卡体弹出距离不足、用户取卡困难，实际测试中卡体弹出后外露长度约4mm，刚好方便用户用手指捏住抽出。屏蔽罩表面采用镀镍处理，兼顾防锈能力与焊接附着力，在-40℃到85℃的工作温度区间内，不会出现镀层脱落、结构件变形的问题，满足工业级宽温使用要求。在结构细节上，卡座内部的塑料基座采用耐高温LCP材质注塑成型，在SMT回流焊260℃的高温下不会出现变形、起泡问题，同时LCP材质的介电性能优异，不会对高频通讯信号造成额外损耗；基座上的每个弹片安装槽都设计有倒刺结构，弹片压入槽内后倒刺会卡住弹片本体，避免弹片在长期反复受压后出现移位、脱落的问题。
