内置GSM贴片SMT天线结构设计

　　这款内置GSM SMT天线的结构设计，核心围绕表面贴装工艺的量产适配性展开，在做整体布局时首先考虑的是SMT产线的回流焊耐受能力，外壳基材选用耐高温的工程塑料，金属辐射片的固定方式采用耐高温胶接加定位卡扣的双重结构，避免过回流焊时出现辐射片移位、脱胶的问题，保证批量焊接时的良率稳定。从实际应用场景来看，这类贴片天线主要适配各类小型物联网终端、无线数传模块、手持通讯采集设备，不需要额外预留外置天线的安装开孔，能够直接贴装在PCB板的边缘位置，大幅缩小终端设备的整体体积，对于对空间要求严苛的可穿戴采集设备、嵌入式数传终端来说，这类贴片方案是兼顾射频性能与结构紧凑度的主流选择。

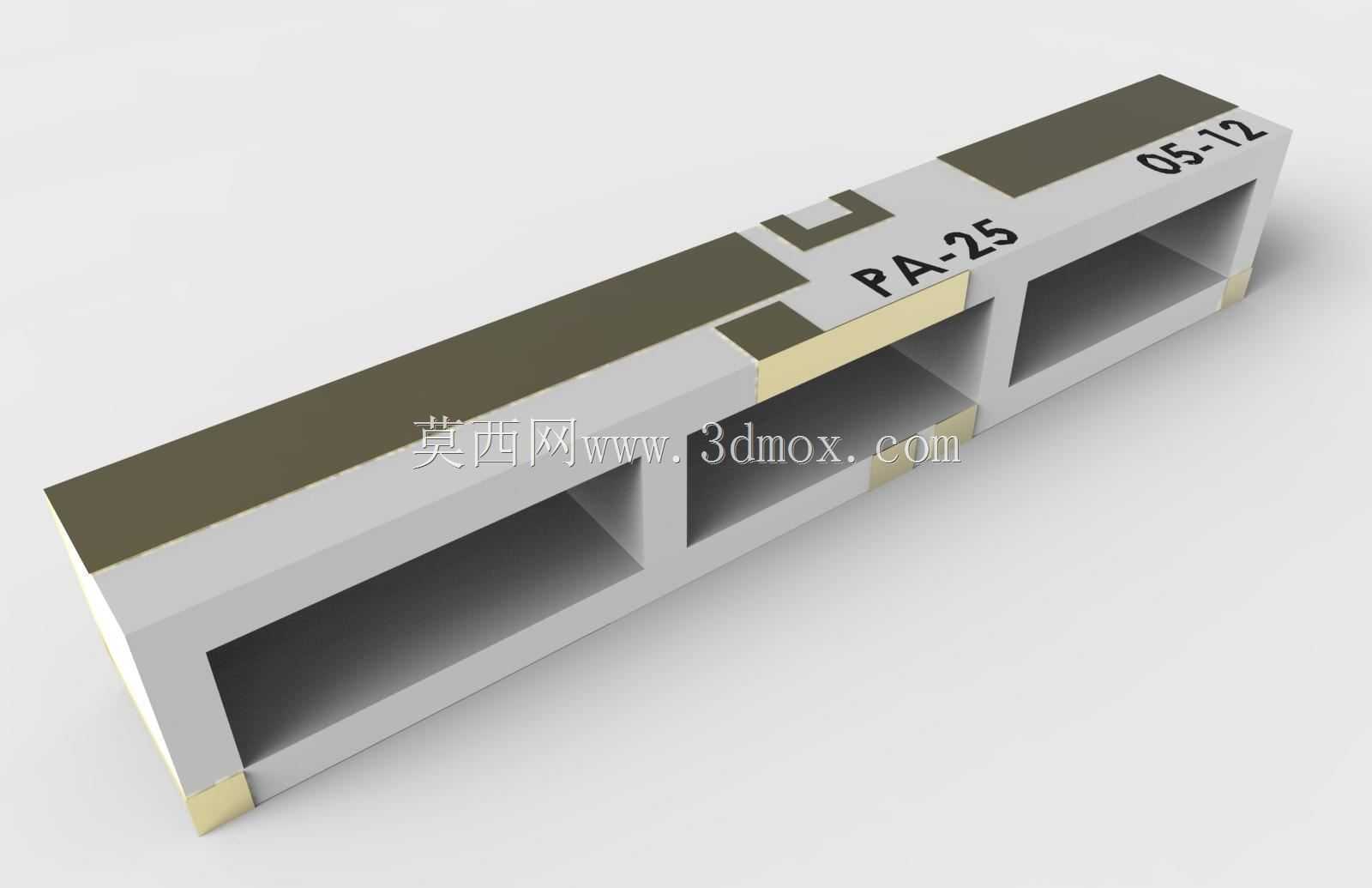

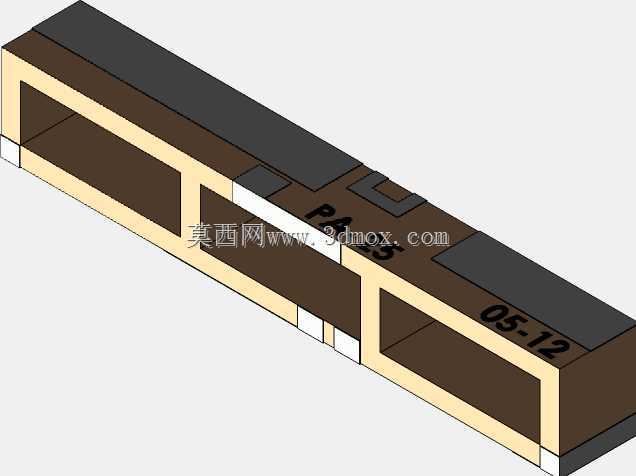

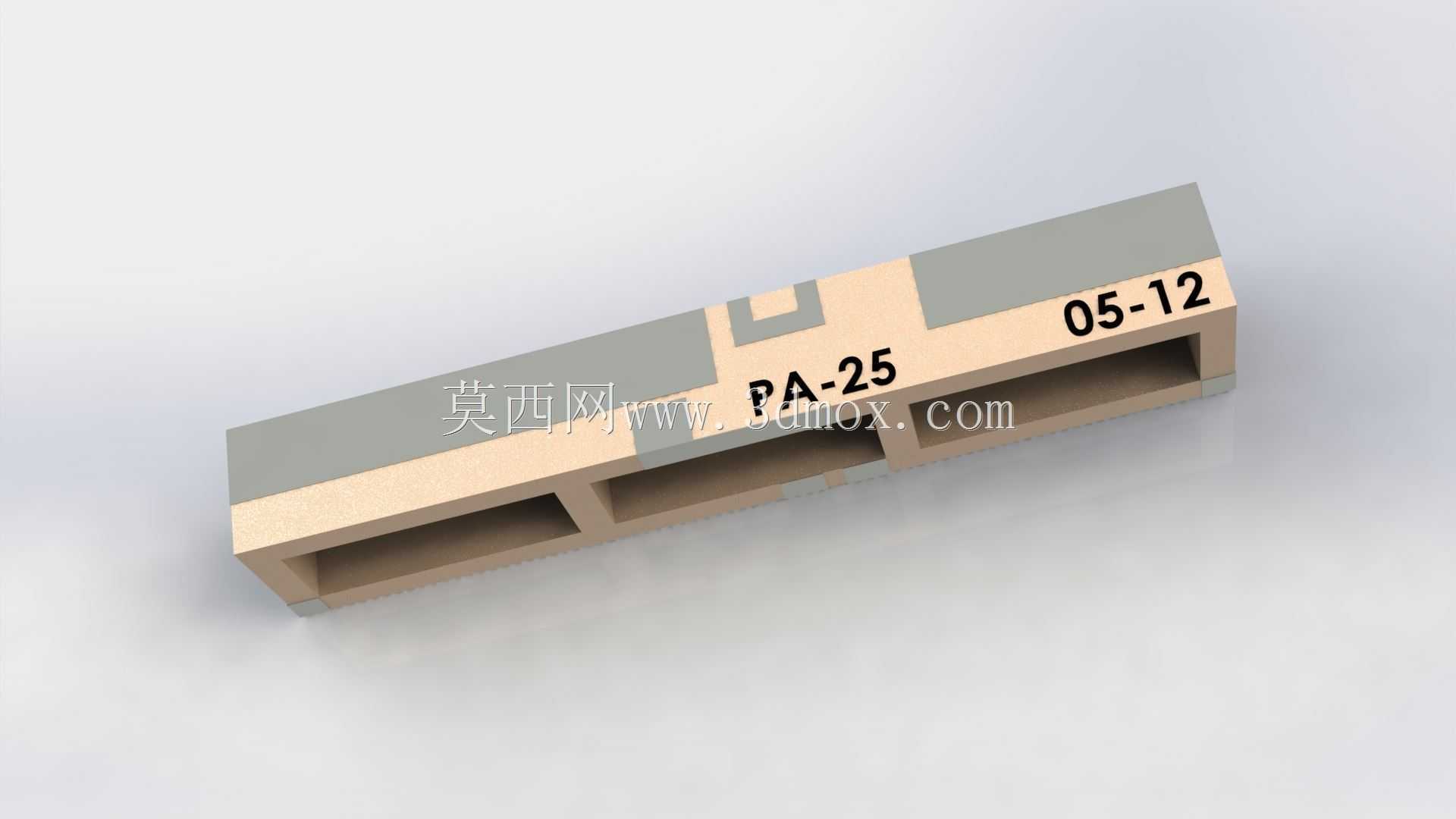

　　在功能特性设计上，这款天线采用多段式辐射臂结构，表面标识的PA-25对应其辐射频段的匹配调校区间，能够覆盖GSM常用的通讯频段，辐射臂的分段开槽设计是为了拓展工作带宽，在有限的贴装尺寸下尽可能提升全方向的信号收发能力，避免终端设备安装在金属柜体内部时出现信号衰减过大的问题。天线两端的镀金接触焊盘是专门针对SMT焊接设计的，焊盘的尺寸和间距完全符合通用表面贴装的工艺规范，不需要定制特殊的钢网，和常规0805、0603封装元件的焊接工艺完全兼容，产线不需要调整参数就可以直接完成贴装焊接，降低生产端的工艺适配成本。

　　外形尺寸与安装边界的设计是这款天线的核心考量点，整体采用长条形薄型结构，厚度控制在极低的范围内，贴装后不会在PCB表面形成过高的凸起，不会和终端设备内部的电池、屏蔽罩、结构筋位产生干涉。安装时需要注意，天线的贴装位置要远离PCB上的高频干扰源，比如开关电源模块、高速数字芯片，预留出至少3mm的净空区域，避免金属部件对射频信号产生屏蔽影响。天线底部的定位凸点能够和PCB上的丝印定位孔对应，贴装时可以快速对位，减少人工贴装或者机台贴装时的偏移量，焊接后的剪切力能够满足工业级设备的抗振动要求，在常规的运输、设备运行振动场景下不会出现脱焊、脱落的问题。

　　从结构设计的细节来看，天线外壳的边角做了小圆弧过渡处理，避免SMT贴装时吸嘴抓取出现打滑的问题，外壳表面的哑光处理也能够提升吸嘴的吸附稳定性，减少抛料率。辐射片和焊盘之间的连接采用嵌入式导通结构，不是传统的引脚焊接，避免引脚在回流焊时出现虚焊、连锡的问题，导通可靠性更高。在做整机结构堆叠时，这类贴片天线可以布置在PCB的边角位置，不需要额外的固定结构，焊接完成后就可以形成可靠的固定，相比外置的棒状天线、FPC天线，省去了后续组装的工序，也不需要考虑天线走线的固定、避让问题，能够大幅简化整机的结构设计流程，缩短产品的开发周期。对于结构工程师来说，选用这类标准化的SMT天线，只需要在PCB布局时预留好对应的焊盘和净空区，不需要单独做天线的结构固定设计，也不需要额外开模定制天线部件，能够有效降低整机的开发成本和量产风险，在各类小体积无线通讯终端的设计中是非常实用的射频部件选型方案。
