户外手持对讲机外观结构三维设计

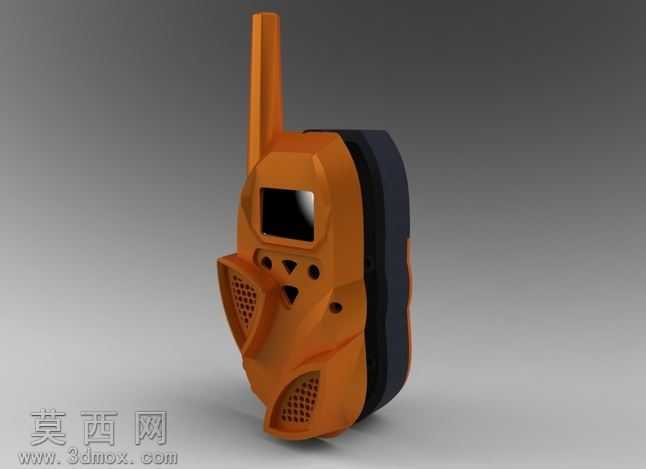

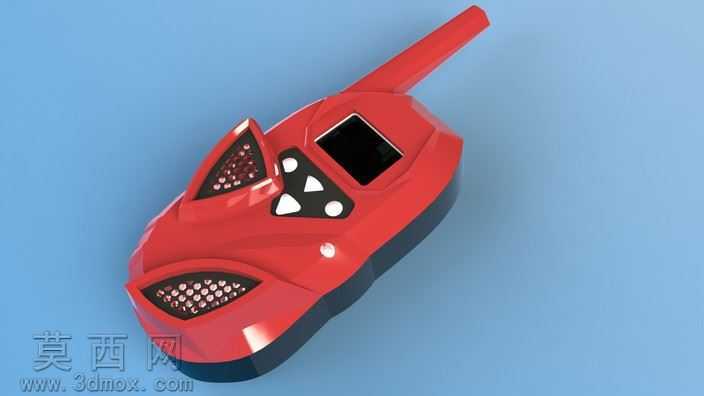

本作品为户外手持对讲机的三维设计方案，建模阶段依托参数化三维设计软件完成全流程构建，首先通过草绘模块勾勒产品整体轮廓，以人机工程学握持弧度为核心基准，确定机身的曲面走向与各功能区域的分布边界。建模过程中优先构建主体骨架，依次拆分出天线基座、机身前壳、机身后壳、侧边防撞包裹层、显示屏安装位、按键区域、出声孔阵列等独立结构，每一处结构都预留对应的装配公差，确保后续实物生产阶段各部件可顺利扣合组装。材质渲染阶段针对不同部件匹配对应材质属性：机身主体外壳采用哑光硬质工程塑料材质，调整表面粗糙度参数模拟户外设备耐刮耐磨的质感，侧边包裹层设置为软质橡胶材质，添加细微的颗粒纹理提升握持摩擦力与抗摔缓冲的视觉表现，天线部分采用半哑光塑料材质，显示屏区域添加高反光玻璃材质属性，模拟屏幕熄屏状态下的深邃反光效果，出声孔区域通过阵列开孔配合内部深色材质，还原真实对讲机的出声结构通透感。结构设计上充分考虑户外使用场景的需求，机身整体采用流线型收腰设计，贴合手掌自然握持的弯曲弧度，侧边的加厚橡胶包裹层从机身上下两端延伸，可在设备意外跌落时吸收冲击能量，保护内部电子元件；正面上方设置内嵌式显示屏安装位，屏幕四周做凸起的防护边框，避免屏幕直接接触磕碰平面；显示屏下方设置功能按键区域，按键采用内凹式三角造型，既提升外观的运动感与辨识度，也能在佩戴手套操作时提供清晰的触感反馈；机身上下两处出声区域采用密集的六边形开孔阵列，在保证声音传出效率的同时，可阻挡大颗粒灰尘进入机身内部；顶部天线采用加粗根部设计，提升天线与机身连接部位的结构强度，避免户外使用时天线受外力弯折断裂。设计思路围绕户外作业、户外休闲活动的通讯需求展开，摒弃传统对讲机方正刻板的造型语言，加入运动化的曲面与棱角设计，在保证设备结构强度、握持舒适度、功能完整性的前提下，提升产品的外观辨识度，整体造型硬朗且富有动感，橙黑配色方案既符合户外设备的高可见度需求，也具备较强的视觉冲击力，渲染阶段采用中性灰色渐变背景，搭配柔和的侧方打光，清晰展现产品的曲面转折与材质细节，完整呈现出该对讲机设计的外观特点与结构合理性。
