URBEE主题盾牌形标识徽章结构设计

　　这款盾牌造型的标识徽章，最初的设计需求来自定制化文创周边与设备外观标识的双重应用场景，在做结构方案的时候，首先要平衡视觉辨识度和实体加工的落地性，毕竟这类标识件既会用在3D打印的个性化摆件制作，也会作为小型设备的机身铭牌、文创产品的装饰嵌件使用，不能只做纯视觉的曲面造型而忽略实际安装和装配的边界要求。

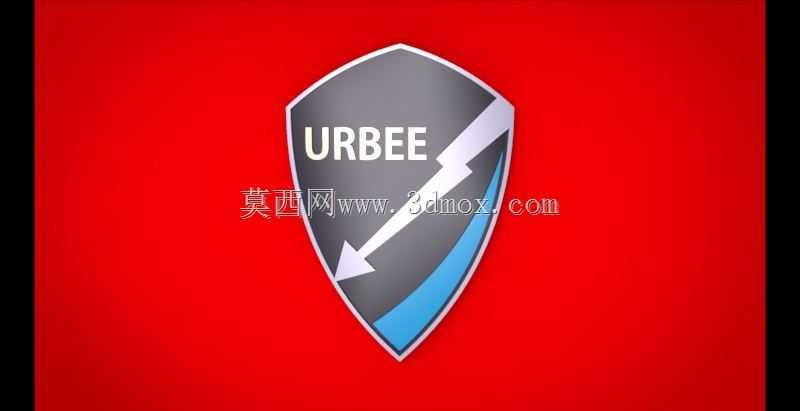

　　从外形轮廓来看，整体采用上宽下窄的经典盾牌收腰造型，顶部做了平缓的圆弧过渡，两侧边缘向内收窄形成流畅的弧面，底部收为锐角尖点，整个外轮廓的曲率做了连续G2过渡，避免加工时出现应力集中的尖角，也让后续不管是做CNC精雕、3D打印还是注塑开模，都能减少曲面接刀痕或者层纹的处理难度。徽章的主体基底做了分层结构，最外层是一圈窄边的凸起轮廓，模拟金属徽章的包边效果，这层凸起的高度控制在1.2mm，既能够形成清晰的轮廓边界，也不会因为凸起过高导致安装时边缘剐蹭，或者在日常使用中出现磕碰掉边的问题。

　　徽章的核心视觉区域做了分色曲面设计，基底主面为哑光深灰质感，右下角斜向分割出一块亮蓝色的曲面区域，分割线顺着盾牌的收腰弧度自然延伸，没有生硬的折线转折。中间的白色箭头加闪电造型的视觉元素，做了0.8mm的凸起浮雕效果，箭头指向盾牌底部尖点，闪电造型从右上斜向延伸至左下，和蓝色分色区域形成视觉上的动线引导，浮雕的边缘做了0.2mm的小圆角过渡，避免锐边割手，也让喷涂或者移印分色的时候，漆层能够有自然的过渡边界，不会出现溢漆难清理的问题。表面的URBEE字样做了内嵌的凹陷处理，凹陷深度0.5mm，字体选用无衬线的粗体字，字间距做了10%的加宽处理，保证小尺寸制作的时候，字体笔画不会粘连，不管是做填色处理还是激光打标，都能保证字迹清晰可辨。

　　在安装边界的设计上，徽章的背面做了平整的安装基准面，平面度控制在0.1mm以内，适配两种安装方式：如果是作为粘贴式铭牌使用，背面预留了0.3mm深度的背胶容胶槽，槽型和徽章外轮廓等距偏移2mm，粘贴时背胶不会溢出到徽章侧面，保证外观整洁；如果是作为嵌件安装在设备外壳或者文创产品上，背面中心位置预留了M2的螺纹孔安装位，孔深3mm，周边做了加强筋结构，筋厚1mm，既不会增加过多的整体厚度，也能保证螺丝锁紧的时候不会出现底座开裂的问题。整体徽章的最大外轮廓尺寸控制在60mm高度，40mm最大宽度，整体厚度4mm，这个尺寸区间既能够保证视觉上的辨识度，也不会因为尺寸过大导致安装时占用过多的设备表面空间，适配大部分小型设备的机身标识安装位置，也适合作为桌面摆件、胸牌等文创周边的尺寸需求。

　　做曲面建模的时候，特意把所有的分色面都做了独立的实体分割，而不是单纯的贴图处理，这样后续不管是做多材料3D打印，还是做分色注塑、多色喷涂，都可以直接提取各个分色区域的曲面作为加工依据，不需要二次拆分模型。所有的凸起和凹陷结构都做了拔模斜度处理，拔模角度统一为1.5度，适配注塑开模的脱模要求，也让3D打印的时候不需要添加过多的支撑，减少后期支撑打磨的工作量。考虑到这类标识件经常会被触摸，所有外露的边缘都做了R0.3以上的圆角处理，没有任何外露的锐边，使用过程中不会出现划伤的问题。在结构强度校核的时候，针对最薄的蓝色分色区域，最小壁厚控制在1.5mm，满足ABS、PLA、亚克力甚至金属压铸的加工壁厚要求，不会出现填充不足或者结构断裂的问题。
