Urbee2盾形标识立体结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:413407
  • Urbee2盾形标识立体结构设计
  • Urbee2盾形标识立体结构设计

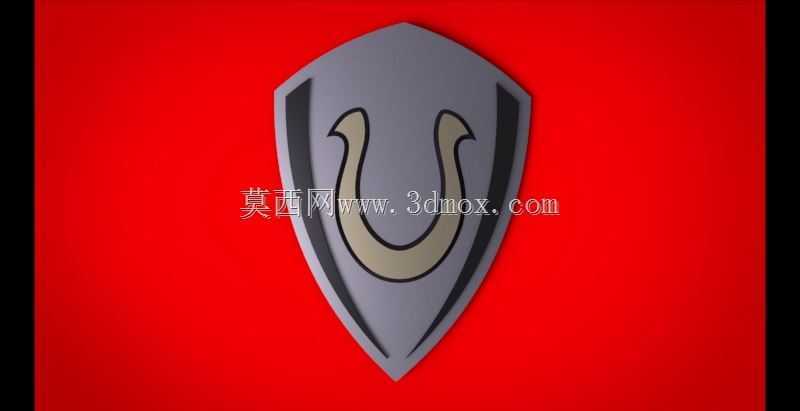

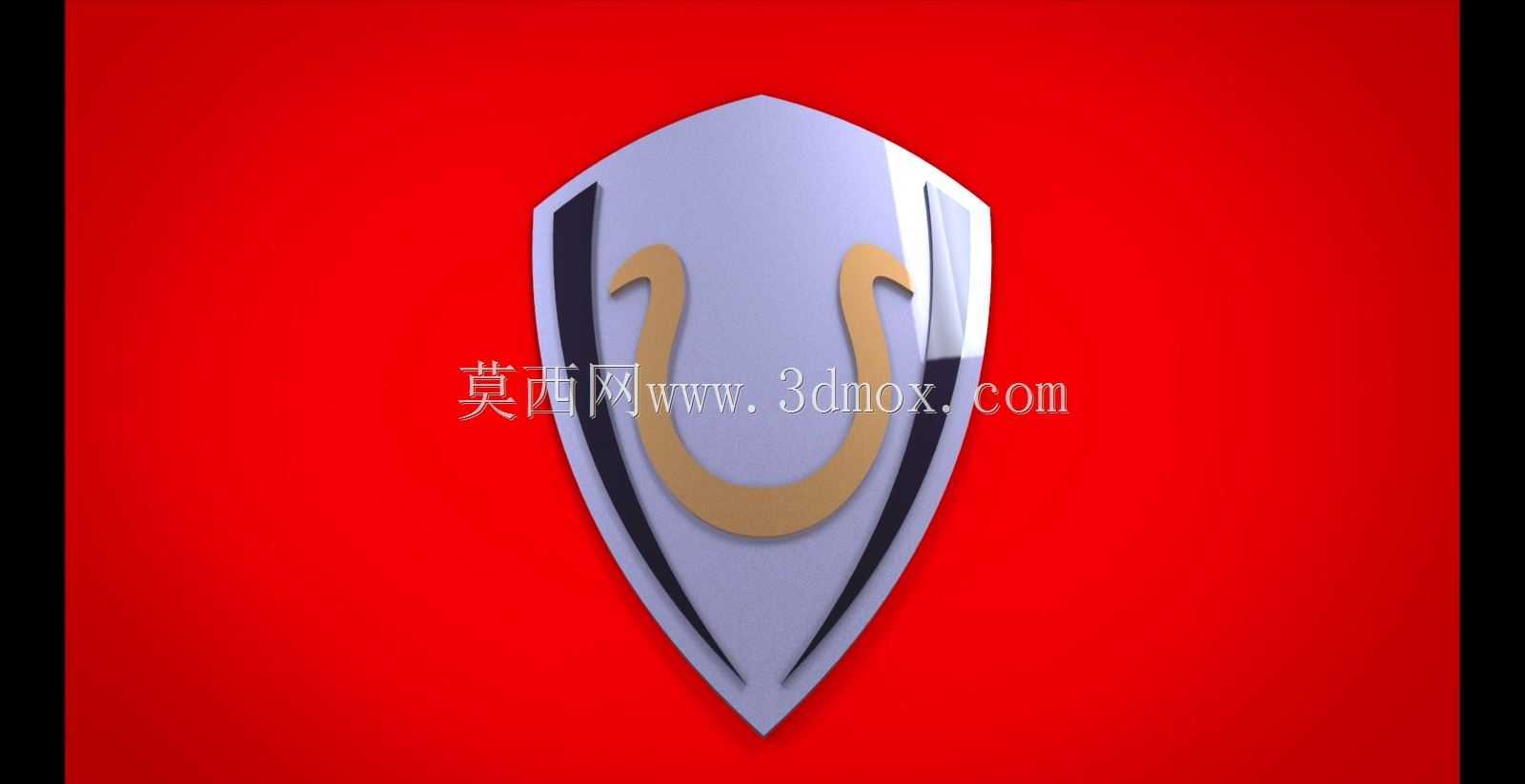

  该标识结构采用对称盾形作为基础轮廓,整体为薄型立体装饰构件,核心应用场景覆盖概念车体外观标识装配、文创展示摆件制作、品牌视觉立体呈现等领域,可直接适配3D打印快速成型、注塑批量生产等不同加工路径。从结构设计逻辑来看,整体外轮廓遵循上宽下窄的盾形收分规律,顶部做圆弧过渡处理,两侧边线从顶部圆弧端点向下平滑收束至底部尖角,所有外边缘均设置R0.8-R1.2的圆角倒角,既避免锐边带来的装配划伤风险,也能在光线照射下形成均匀的轮廓高光带,提升视觉质感。标识中部的U形凸起结构采用等宽曲面设计,凸起高度相对于盾形基准面控制在2.5mm-3mm区间,U形的两个上端头做圆弧收头处理,与两侧的深色装饰凹槽形成明确的视觉层次,凹槽深度控制在1.

  2mm左右,可通过双色注塑、后期喷涂或者嵌件装配的方式实现色彩区分,无需额外做表面分色处理就能达到清晰的视觉识别效果。从安装边界来看,该标识的背部预留有0.3mm深度的平整安装基面,可适配背胶粘贴、卡扣卡接、螺丝锁附三种常见的标识安装方式,整体最大外轮廓宽度控制在85mm,高度控制在120mm,整体厚度不超过8mm,安装时不会与车体外壳、展示面板的曲面结构产生干涉,针对不同曲率的安装基面,可在建模阶段对背部基面做对应曲率的适配调整,保证安装后标识与基面贴合紧密,无明显缝隙。在曲面建模过程中,所有过渡曲面均采用G2连续约束,避免曲面出现褶皱、曲率突变的问题,既保证渲染阶段的光影效果自然流畅,也能在3D打印过程中减少支撑结构的添加量,

  尤其是正面的可视区域无需设置支撑,打印完成后仅需简单去除边缘毛刺即可达到展示要求,若用于注塑生产,该结构的拔模角度统一设置为1.5°,所有加强筋结构均隐藏在背部非可视区域,不会破坏正面的视觉完整性。从功能特性来看,该标识除了基础的品牌识别作用外,薄型立体结构不会额外增加装配体的风阻,适配Urbee2这类低风阻概念车的外观设计需求,硬质结构可耐受日常使用中的轻微剐蹭,表面可做抛光、磨砂、电镀等不同表面处理,适配不同场景的视觉风格需求,比如用于文创展示时可做金属电镀处理提升质感,用于车体装配时可做耐候性喷塑处理提升户外使用寿命。在设计过程中特意规避了细小的薄弱结构,U形凸起与盾形主体的连接位置做了0.5mm的圆角过渡,

  避免受到外力冲击时出现断裂问题,整体结构的壁厚均匀控制在2mm,既不会因为壁厚过薄导致结构强度不足,也不会因为壁厚过厚导致注塑生产时出现缩痕、3D打印时出现材料堆积变形的问题。针对不同的加工工艺,模型文件可灵活调整参数,比如用于CNC精雕加工时,可将外轮廓的圆角公差控制在0.05mm以内,保证加工后的轮廓精度;用于FDM3D打印时,可将曲面的面片精度调整为0.2mm,在保证外观效果的前提下降低文件大小,提升切片处理效率。
