1.5英寸CPVC储罐隔板接头结构设计

在化工流体存储、民用给排水、小型灌装设备的管路布设场景中，储罐侧壁的管路穿板连接一直是容易出现渗漏、安装错位的薄弱环节，这款1.5英寸规格的隔板罐接头，正是针对这类穿板连接需求做的定向结构设计。从实际应用场景来看，这类接头主要适配壁厚在适配区间内的储罐、储桶侧壁开孔安装，既可以作为储液容器的排液出口对接水龙头、外接管路，也能作为灌装管路的进液端接入容器内部，相比传统的焊接接头、丝扣直接对接的结构，它不需要在容器壁上做复杂的焊接坡口加工，也不用考虑不同材质焊接的相容性问题，仅需要在安装位置开出对应尺寸的圆孔，就能完成快速装配。

从功能特性上看，这款接头的核心作用是实现跨面板的管路连通，同时保证穿板位置的静密封性能，避免容器内的液体从开孔缝隙渗漏。主体的螺栓段、螺母段均采用CPVC材质加工，这种材质本身具备不错的耐化学腐蚀性能，适配多数常规酸碱流体、民用给排水、常规化工介质的输送场景，不会像普通金属接头那样在长期接触腐蚀性流体后出现锈穿、螺纹锈蚀锁死的问题。接头中间的密封垫圈采用橡胶材质，装配时螺母从容器外侧旋紧，会将橡胶垫圈压紧在容器壁的两侧接触面，通过橡胶的弹性变形填充壁面的微小不平整，形成可靠的静密封面，即使容器内存在一定的静压，也不会出现渗漏情况。

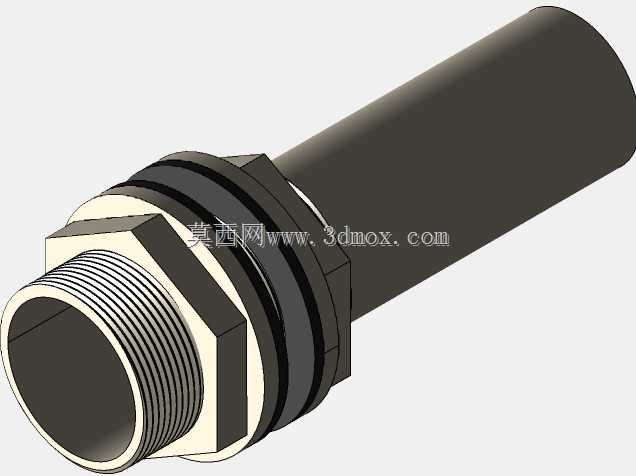

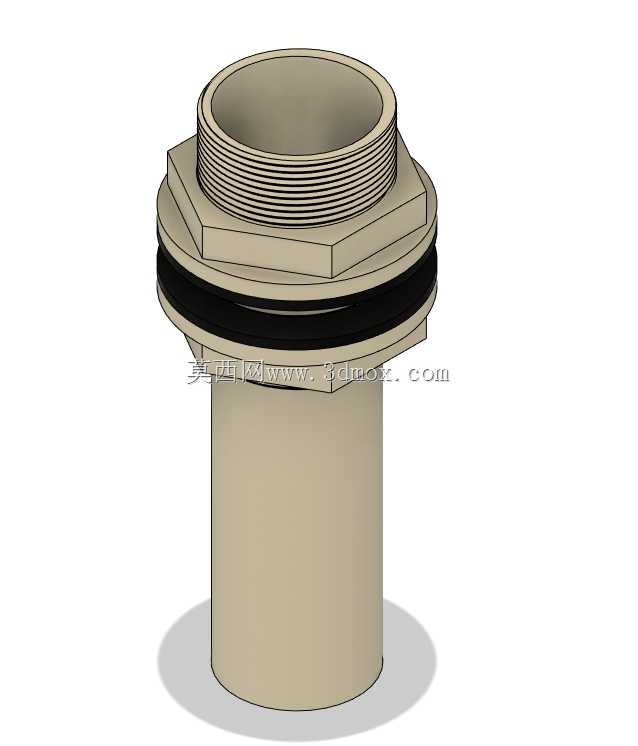

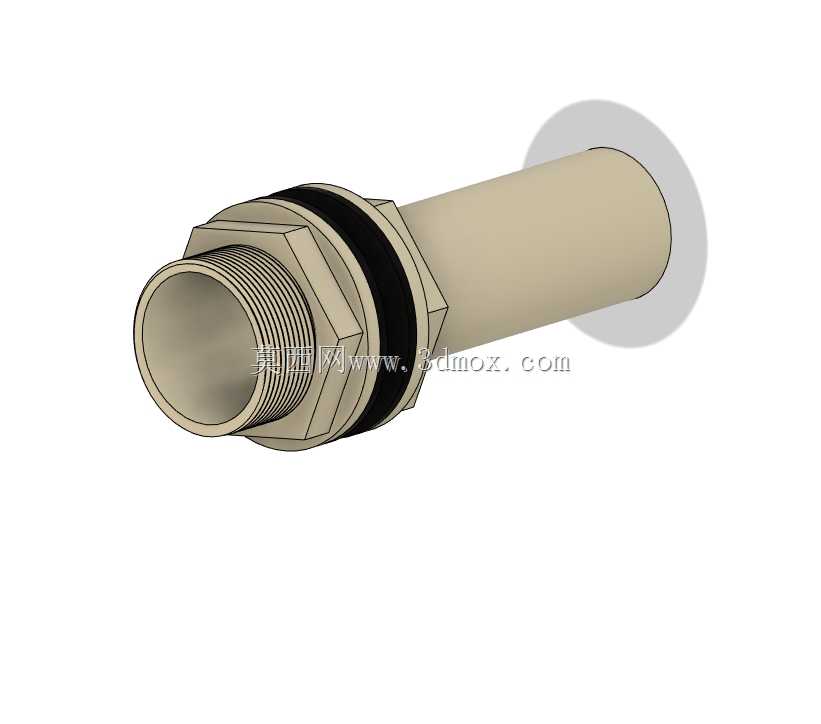

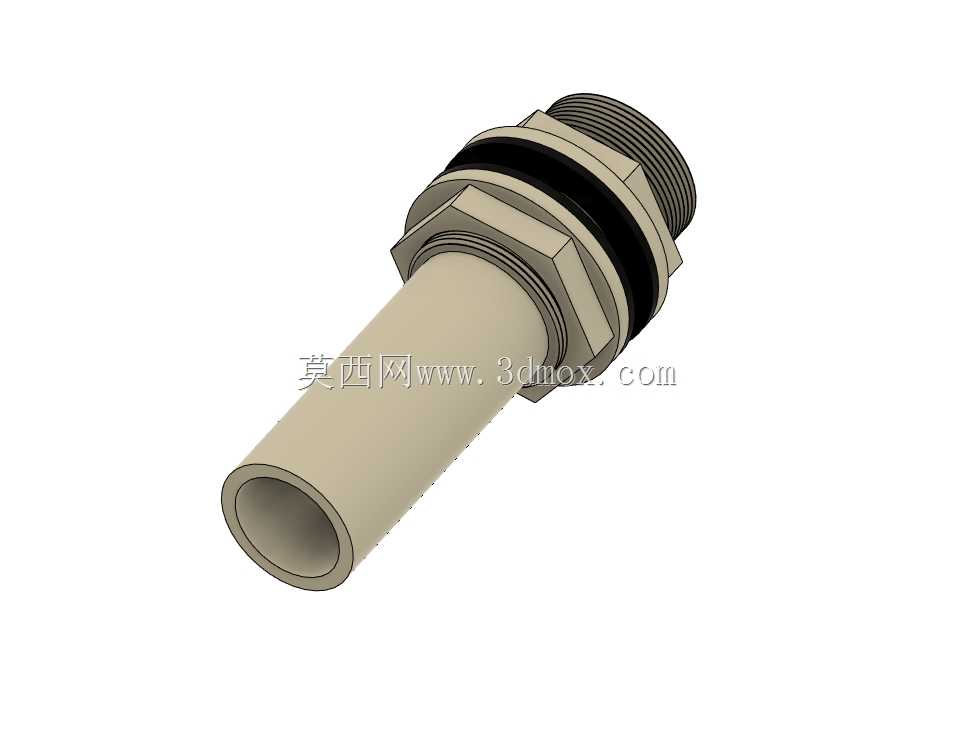

设计思路上，这款接头做了很明确的功能分区：下端是等径的直插式承插口，用来对接对应规格的CPVC管路，安装时可以通过粘接剂完成和管路的固定密封，不需要额外加工螺纹；中间的六角结构是安装时的受力位，装配时可以用普通扳手卡住这个六角位，避免旋紧外侧螺母的时候整个接头跟着转动，导致内侧密封垫错位；上方的外螺纹段是穿板后的锁紧位，外侧配套的六角螺母顺着螺纹旋紧，就能把整个接头牢牢固定在容器壁上；螺纹段下方的凸台和螺母之间预留了密封垫的安装空间，两侧各放置一片橡胶垫圈的话，还能实现容器内外双侧的密封，适配带保温层、双层壁的特殊储罐安装需求。

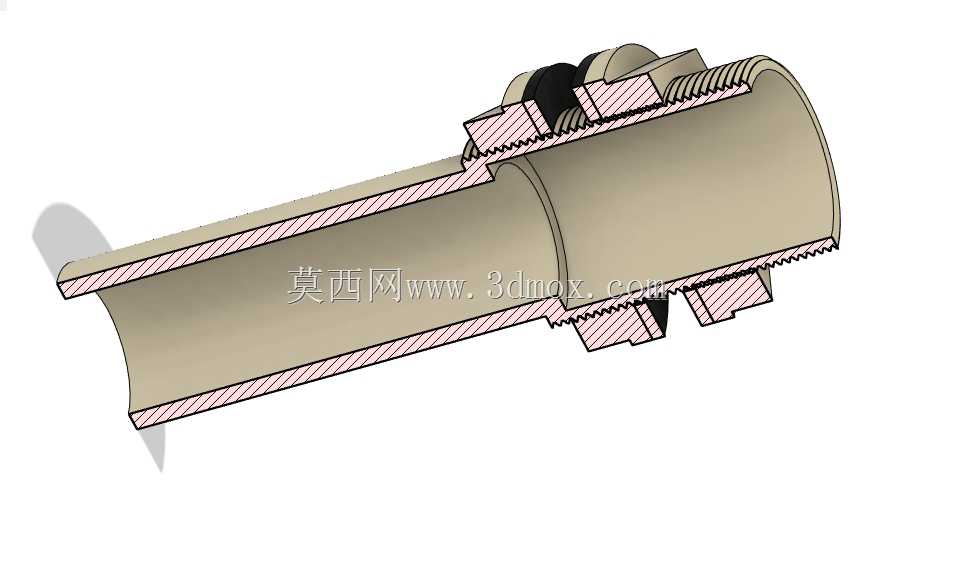

从安装边界和尺寸配合来看，这款接头适配的容器壁开孔直径需要略大于接头穿板段的外径，预留0.5-1mm的安装间隙方便接头穿入，可适配的容器壁最大厚度要匹配螺纹段的有效长度，避免出现螺母无法旋紧到位的情况。1.5英寸的通径设计可以满足常规中小流量的流体输送需求，不管是储桶的重力排空，还是低压泵入的灌装作业，通径都不会造成明显的流阻损失。接头内部的流道做了顺滑过渡，没有突兀的台阶或者锐角，流体通过时不会形成明显的紊流，也不容易在接头内部残留介质，减少长期使用后介质沉积堵塞的风险。

在实际选型使用时，需要注意匹配输送介质的温度和压力范围，CPVC材质的适用温度区间有明确限制，不能用于超高温流体的输送，橡胶密封垫也要根据输送介质的特性选择对应材质，避免出现密封垫被腐蚀溶胀导致渗漏的情况。安装时不需要过度旋紧螺母，只要橡胶垫圈被压缩到合适的变形量即可，过度旋紧反而可能导致CPVC螺母出现应力开裂，或者橡胶垫圈被过度挤压失去弹性，缩短密封寿命。这种接头的结构设计没有多余的复杂零件，整体零件数量少，装配步骤简单，不需要专用工具就能完成现场安装，后期维护更换密封垫也很方便，只需要排空容器内的介质，松开外侧螺母就能取下接头更换密封件，维护成本很低。
