多色交织扭绕式螺旋环面结构设计

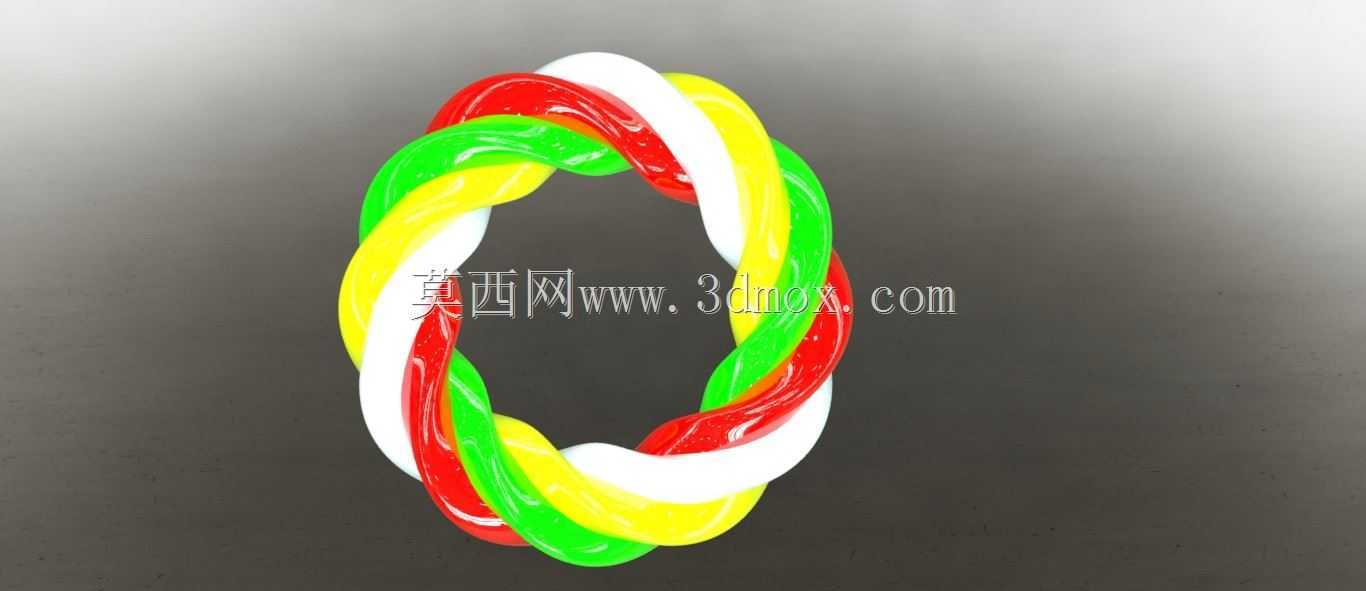

　　在流体输送、动态密封、特种传动以及文创装置的结构设计场景中，螺旋环面类构件的曲面连续性、扭绕路径的顺滑度，直接决定了构件运行时的介质阻力、动平衡精度以及结构受力均匀性。这款扭绕交织的螺旋环面结构，在设计初期就跳出了传统单螺旋环绕的固化思路，采用多股条带沿环向中心轴线同步螺旋扭进的排布逻辑，每根条带的截面保持等径圆弧过渡，相邻条带在扭绕过程中始终保持均匀的间隙预留，既避免了曲面交汇时的曲率突变，也为后续不同工况下的功能预留了调整空间。

　　从实际应用的适配场景来看，这类螺旋环面结构可直接适配静态混合器的内芯构件，多股扭绕的曲面能够在流体通过环面内腔时，持续对介质进行径向切割与旋流导向，无需额外增设导流叶片即可实现多相介质的均匀混合，相比传统叶片式混合芯，曲面连续无死角的结构能大幅减少介质挂壁残留，尤其适配高粘度流体、含微小固体颗粒的浆料输送工况，降低流道堵塞的概率。在动态密封场景中，该环面的螺旋扭绕路径可作为非接触式密封的迷宫流道，介质沿螺旋间隙流动时会反复经历节流扩容过程，逐级降低压力差，相比直槽式迷宫密封，更长的有效流道长度能在相同轴向尺寸下获得更优的密封降压效果，适配高速旋转轴的端部密封需求，减少密封件的磨损失效。

　　设计过程中，首先确定环面的基准中心圆轨迹，所有扭绕条带的导程均以该基准圆周长为基数做等比例匹配，保证每根条带在360度环向范围内完成整数圈的扭绕，避免条带首尾衔接时出现错位台阶。条带的截面曲率经过反复校核，确保相邻条带在任意环向角度位置的间隙偏差控制在极小范围内，既不会因为间隙过小导致加工时出现曲面干涉，也不会因为间隙过大影响功能实现。针对不同的应用场景，条带的扭绕导程可做适应性调整：用于混合工况时适当减小导程，增加单位环长内的旋流切割次数；用于密封工况时适当增大条带与环面基准的贴合度，延长介质泄漏路径的长度。

　　从安装边界来看，该螺旋环面的整体外轮廓为标准正环形，外径、内径以及轴向厚度均可根据配套设备的安装腔体尺寸做参数化调整，外圆面可根据安装需求设计定位止口或者卡槽，无需额外加装转接构件即可直接嵌入对应安装位，适配现有常规设备的腔体安装尺寸，减少配套结构的改造成本。结构的受力校核阶段，针对扭绕条带的根部应力集中区域做了圆弧过渡优化，在条带与环面端部衔接的位置增大过渡圆角，避免设备运行过程中受交变载荷作用出现应力断裂，尤其是用于动态旋转工况时，整个环面的质心严格与中心轴线重合，动平衡精度满足高转速运行要求，不会因为偏心产生额外振动载荷。

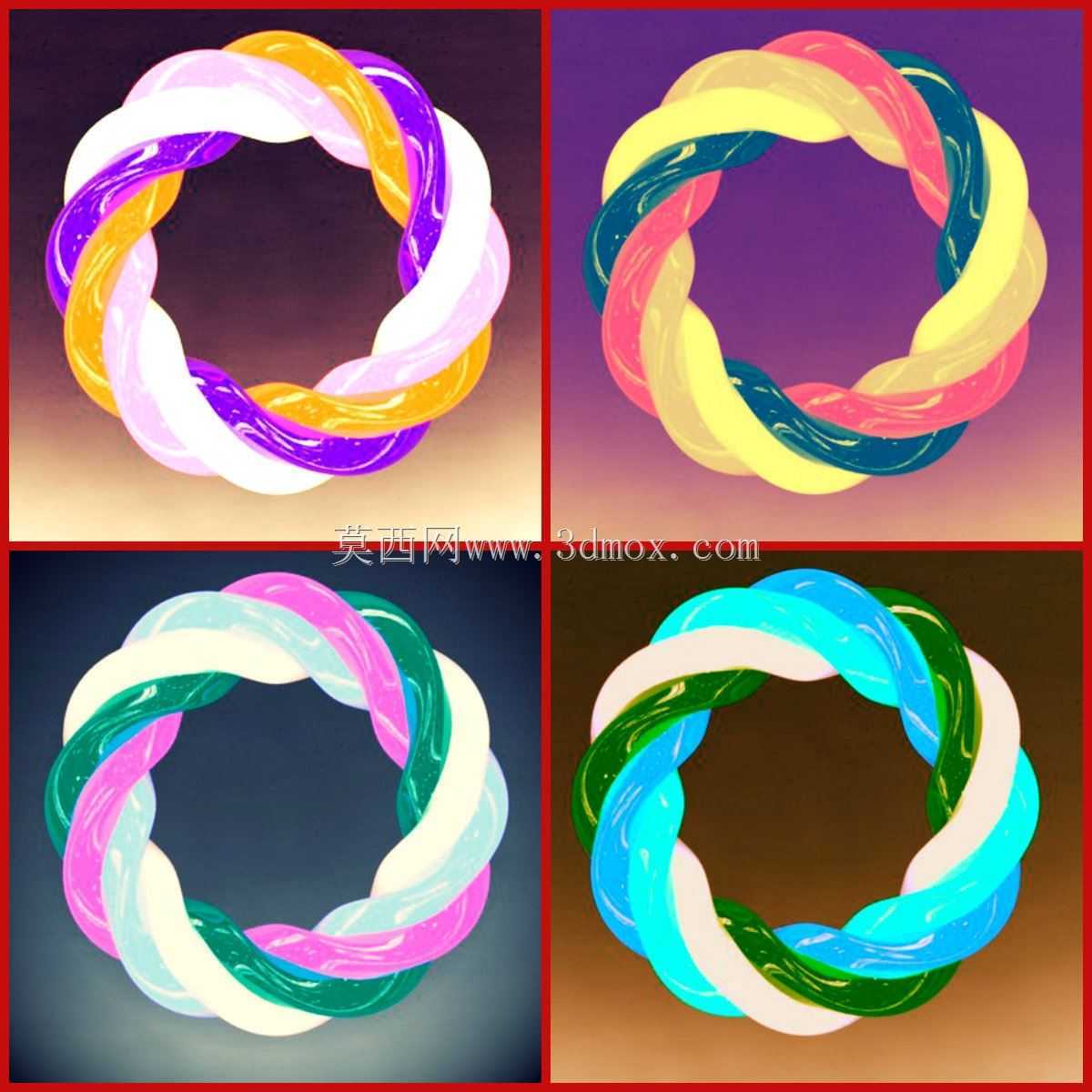

　　在文创展示、装饰性工业装置的应用场景中，多股交织的曲面结构在光线照射下会形成连续变化的光影效果，不同条带的曲面曲率变化能带来丰富的视觉层次，无需额外做表面造型处理即可获得流畅的视觉观感，同时连续的曲面结构也便于后续做表面喷涂、镀膜等工艺处理，不会出现棱角位置的涂层堆积问题。相比拼接式的环形装饰构件，一体化的螺旋环面结构没有拼接焊缝，整体结构强度更高，长期使用不会出现拼接位开裂变形的问题，适配户外展示装置、工业艺术摆件的长期使用需求。

　　建模过程中全程采用曲率连续的曲面构建逻辑，所有曲面过渡均满足G2连续要求，不存在尖锐棱角、曲率突变的破面问题，可直接导入结构仿真软件做流体、受力仿真分析，也可直接对接数控加工、3D打印的工艺路径生成，无需额外做曲面修复工作。针对不同加工工艺的适配性，该结构既可以通过五轴铣削直接加工金属材质的功能构件，也可以通过增材制造工艺加工复杂内腔的一体化结构，还可以通过模具注塑批量生产塑料材质的装饰或者功能构件，曲面的拔模角度经过预先校核，注塑生产时不会出现脱模卡滞的问题。
