嵌套式螺旋环形弹性构件结构设计

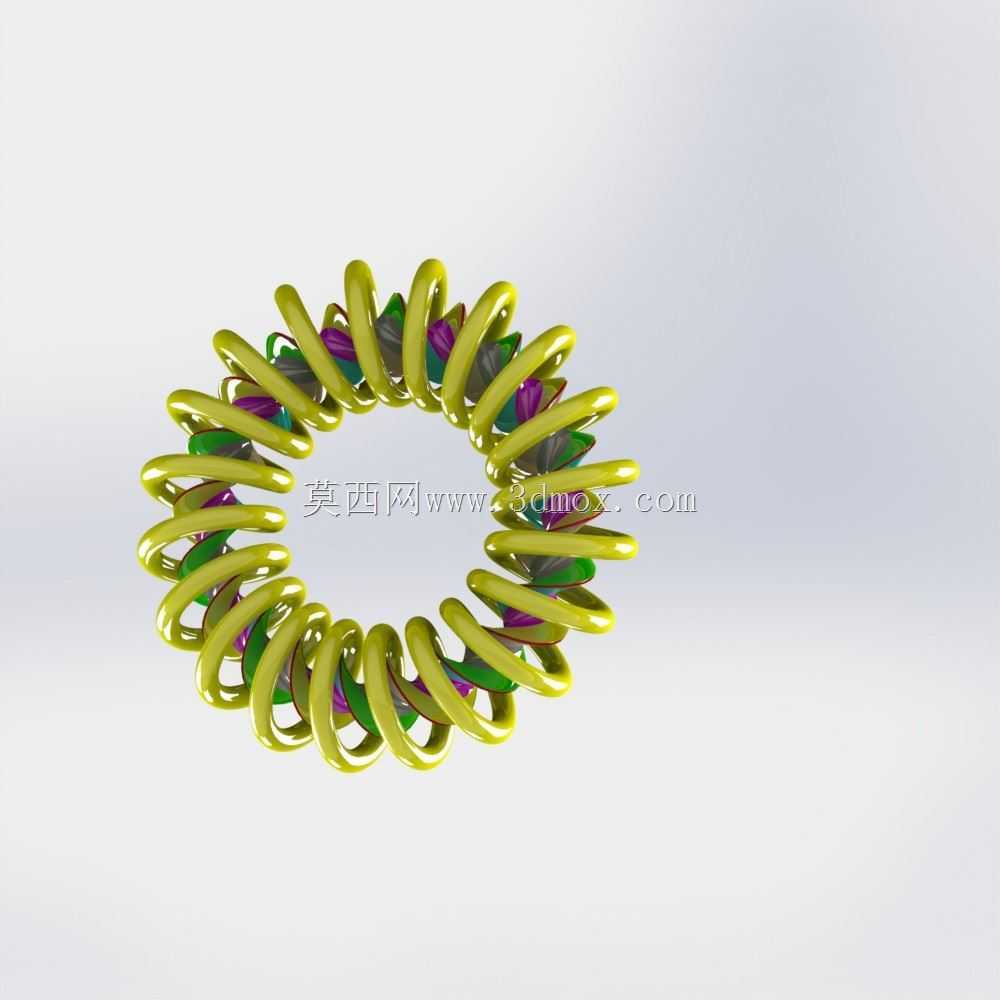

　　在各类需要环形弹性补偿、周向缓冲的机械结构场景中，这类嵌套螺旋环形构件有着不可替代的应用价值，比如在精密仪器的周向减震环节、环形密封组件的预紧结构、特殊传动链路的柔性连接部位，都能看到这类结构的实际应用。不同于普通圆柱螺旋弹簧仅能提供轴向的弹力输出，该结构将螺旋簧体沿环形轨迹连续排布，同时在主螺旋环的基础上嵌套了多层不同曲率的螺旋副结构，能够同时实现周向、径向以及小范围轴向的多向弹力补偿，适配安装空间为环形受限空间的特殊工况。

　　从设计思路来看，该结构首先确定了基础环形的中径尺寸，以此作为主螺旋轨迹的扫掠路径，再根据所需的弹力系数匹配主螺旋簧丝的截面直径、螺旋升角以及有效圈数，在此基础上，沿主螺旋的簧体中心线再次生成次级螺旋扫掠路径，嵌套形成多层缠绕的环面结构，这种嵌套设计能够在相同的环形安装边界内，大幅提升结构的整体弹性变形量，同时避免单圈螺旋结构在受力时出现的应力集中问题。实际建模过程中，需要先完成基准环形路径的草绘，约束路径的圆度公差，保证后续扫掠形成的环体整体同轴度符合安装要求，再通过螺旋线命令生成沿环形路径分布的主螺旋线，每一圈螺旋的端点都需要做平滑过渡处理，避免应力集中在簧丝衔接位置。

　　在外形尺寸与安装边界层面，该结构的整体外轮廓为标准圆环形态，安装时仅需预留对应外径的环形安装槽即可，不需要额外的轴向固定结构，依靠自身的环形形态即可卡装在对应槽位内，结构的截面直径可根据实际安装空间的槽宽进行参数化调整，簧丝的截面形状可根据受力需求选择圆形、矩形或者异形截面，不同的截面选择会直接影响结构的弹力特性与疲劳寿命。比如在需要较大径向刚度的场景下，可选用矩形截面的簧丝进行扫掠，提升结构径向的抗变形能力；在需要较高疲劳寿命的高频往复工况下，圆形截面簧丝的应力分布更均匀，能够承受更高频次的循环载荷。

　　从实际功能特性来看，该结构在受力时，多层嵌套的螺旋结构会同步产生变形，外层螺旋承担主要的径向载荷，内层嵌套的螺旋副则负责吸收周向的扭转应力，避免单螺旋结构在受扭时出现的簧丝错位、卡滞问题。在环形密封预紧场景中使用时，该结构能够为密封环提供周向均匀的预紧力，不会出现普通圆柱弹簧点状预紧导致的密封面受力不均、泄漏风险提升的问题；在精密仪器的周向减震场景中，该结构的多向变形特性能够同时吸收来自不同方向的振动冲击，避免精密元件受冲击损坏。

　　建模过程中需要特别注意螺旋路径的连续性，每一段螺旋线的衔接处都需要做曲率连续的过渡处理，否则在后续的有限元应力分析中会出现局部应力异常偏大的问题，直接影响结构的强度校核结果。同时需要控制嵌套螺旋之间的间隙，保证结构在最大压缩量下，相邻簧丝之间不会出现刚性接触摩擦，避免长期使用过程中簧丝磨损导致弹力衰减。在实际选型应用时，可根据工况的载荷大小、变形量需求、安装空间尺寸，对环体中径、簧丝直径、螺旋圈数、嵌套层数进行参数化调整，不需要重新搭建整体建模逻辑，仅需修改对应参数即可快速生成适配不同场景的结构模型，大幅提升设计迭代效率。
