V型十缸发动机缸体精密结构设计

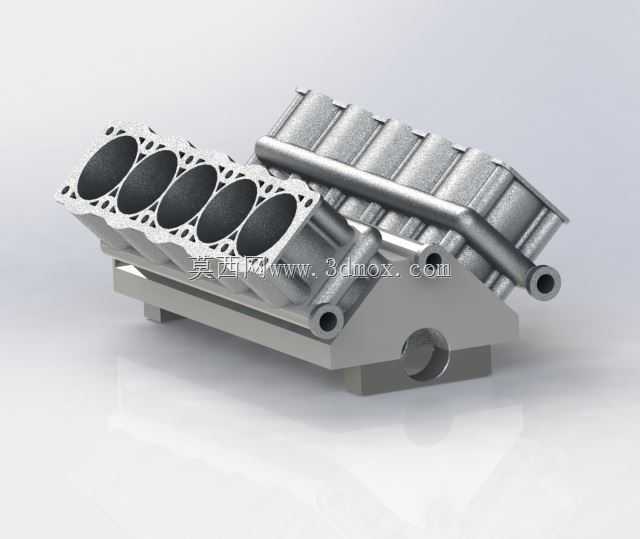

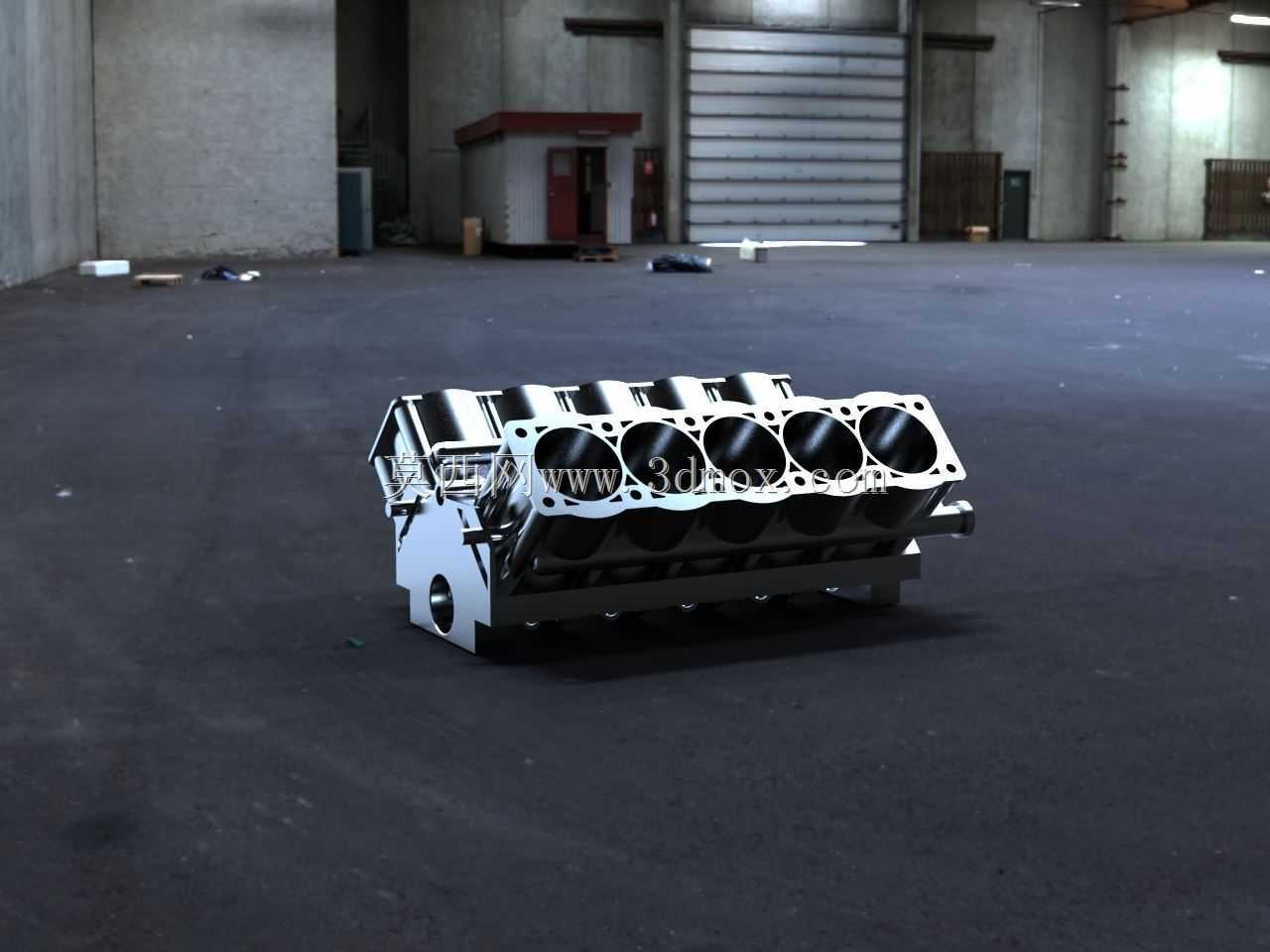

　　在大排量高性能动力单元的开发场景中，V型十缸缸体作为内燃机的核心承载基体，需要兼顾高转速下的结构刚性、往复运动的精度保持性以及热负荷下的形变控制，这类结构常见于高性能乘用车辆、大型赛事动力装备以及特定工业动力机组的动力核心区段。从结构功能来看，该缸体采用两列气缸夹角布置的V型构型，相比直列构型能够大幅缩短动力单元的轴向长度，降低整机的重心高度，同时优化曲轴的受力分布，减少高转速工况下的曲轴扭转振动，适配大排量动力输出的刚性需求。缸体上部集成了两列各五缸的气缸安装位，气缸筒周边设计有连续的加强筋网格结构，这些筋条并非随意布置，而是沿着缸盖螺栓的压紧力传递路径、燃烧爆发压力的扩散方向排布，能够在保证缸壁厚度均匀性的前提下，

　　将缸体的整体重量控制在合理区间，同时避免气缸筒在螺栓压紧力和燃烧压力共同作用下产生失圆变形，保证活塞环的密封性能，降低机油消耗和漏气风险。缸体侧面集成了一体式的冷却水道和润滑油道，主油道沿着缸体长度方向贯穿布置，分油道直接通向每个曲轴主轴颈、连杆轴颈以及凸轮轴安装位置，减少了外接管路的数量，降低了润滑油路的泄漏风险，同时缩短了机油到达润滑点的路径，保证冷启动阶段的润滑响应速度。冷却水道采用跨缸布置的结构，能够让冷却液在两列气缸之间形成顺畅的环流，带走燃烧室周边的多余热量，避免局部热点导致的爆震问题，同时保证各缸工作温度的一致性，减少不同气缸之间的工作状态差异。缸体下部的曲轴箱采用龙门式结构设计，主轴承座采用整体式加强结构，

　　每个主轴承盖都通过多根螺栓与缸体主体紧固，部分关键位置采用横向螺栓交叉锁紧，能够承受曲轴连杆机构传递的交变冲击载荷，避免主轴承座在高转速大扭矩输出时出现变形，保证曲轴的旋转同轴度。在安装边界设计上，缸体前端预留了正时机构、水泵、机油泵以及前端附件驱动轮系的安装定位面，所有安装孔位都设计有对应的定位销孔，保证附件安装的位置精度，减少传动带的偏磨风险；缸体后端设计有与变速器壳体连接的定位止口和螺栓孔阵列，止口的尺寸精度直接影响动力输出轴与变速器输入轴的同轴度，避免传动过程中出现附加载荷导致的轴承早期磨损。缸体两侧设计有发动机悬置的安装凸台，凸台位置经过重心匹配计算，能够将动力单元的重量均匀传递到车架悬置点，

　　同时衰减动力单元工作时产生的振动传递。进排气侧的缸体壁面预留了传感器安装孔，包括水温传感器、机油压力传感器、爆震传感器的安装位，孔位的位置选择避开了应力集中区域，同时保证传感器能够准确采集对应的工作参数。从建模逻辑来看，该结构的设计首先需要确定气缸的中心距、V型夹角、曲轴主轴颈的跨度这些核心参数，这些参数直接决定了缸体的整体尺寸边界，之后围绕各系统的布置需求逐步叠加水道、油道、加强筋、安装凸台等结构，在建模过程中需要持续校核各结构之间的间隙，避免出现油道与水道贯通、壁厚不足导致的强度问题，同时要考虑铸造工艺的拔模斜度、加工面的余量预留，保证设计出的结构能够满足实际生产的工艺要求。对于结构设计从业者而言，这类缸体模型能够直观展示V型多缸发动机基体的结构布置逻辑，帮助理解动力核心部件的载荷传递路径、各辅助系统的集成方式，在进行同类动力部件设计时，可以参考其加强筋的布置思路、安装点的位置选择以及油水回路的集成方式，平衡结构刚性、重量、工艺性之间的关系，避免出现设计结构无法满足实际工况需求或者无法落地生产的问题。
