锥齿轮组合传动减速机构结构设计

　　这套传动结构核心采用锥齿轮与圆柱齿轮组合的传动布局，主要用于需要在交错轴之间完成动力转向同时实现转速降低、扭矩提升的设备场景，常见于小型轻工输送设备、台式加工机具、自动化生产线的末端动力输出单元，也可适配小型农用机具的动力换向传输环节。从实际使用场景来看，这类传动结构不需要额外加装换向换向组件，单组结构即可完成水平输入到垂直输出或者两相交轴之间的动力传递，相比平行轴传动结构能大幅压缩设备的横向安装空间，适合安装位局促、动力输入输出轴存在夹角的设备布局。

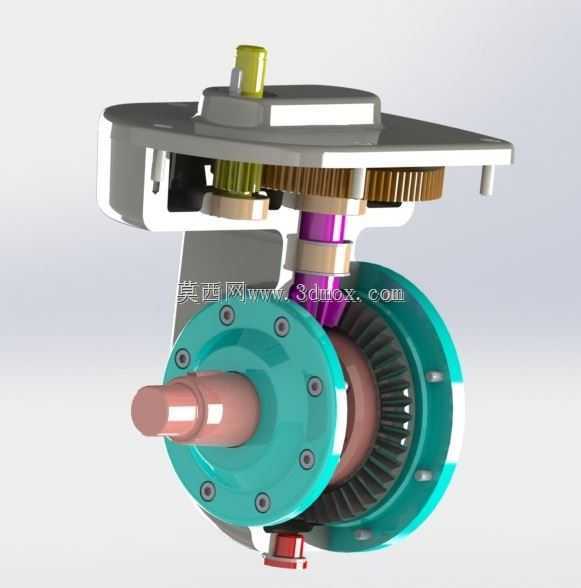

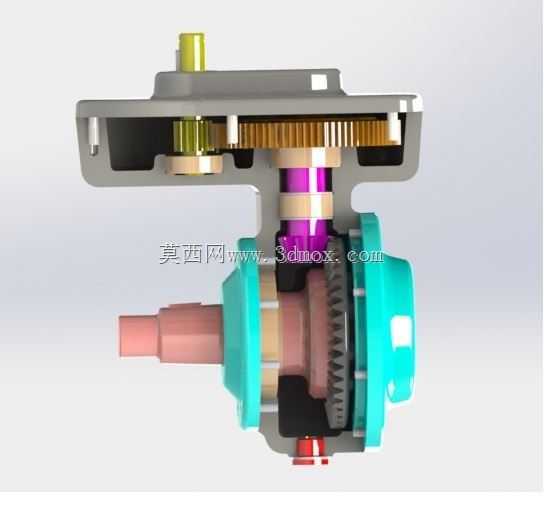

　　从功能特性上看，这套结构的输入端采用圆柱齿轮组完成一级减速，通过小齿数主动轮啮合大齿数从动轮，先将输入的高转速做第一次降速提升扭矩，再通过下方的锥齿轮副完成二级减速与动力换向，锥齿轮采用渐开线齿形设计，啮合过程中重合度高，传动过程中冲击载荷小，运行噪音比直齿圆柱齿轮换向结构更低。输出端采用法兰式安装接口，端盖周向均匀布置固定螺栓孔，可直接对接负载端的连接法兰，不需要额外加工转接结构，安装时的同轴度更容易保证，能有效减少齿轮偏磨导致的寿命缩短问题。上部的安装基板预留了多个固定孔位，可直接将整个减速单元固定在设备的机架面板上，输入轴从基板上方伸出，可直接对接驱动电机的输出轴，也可通过联轴器连接带轮、链轮等中间传动件，适配不同的动力输入形式。

　　设计过程中首先考虑的是传动比的分配，一级圆柱齿轮副承担小比例减速，主要作用是匹配电机输出端的高转速特性，避免锥齿轮副直接承接高转速带来的啮合磨损过快问题，锥齿轮副承担主要减速比，同时完成90度的动力转向，两轴的交点位置经过反复校核，保证锥齿轮的节锥顶点完全重合，避免出现啮合间隙不均、齿面接触偏斜的问题。轴承位的设计采用台阶式定位结构，每根传动轴的两端都设置了对应轴承的安装台阶，轴承外圈与壳体孔采用过渡配合，内圈与轴采用过盈配合，既能保证传动过程中轴系的径向跳动控制在允许范围内，也能方便后期维护时的轴承拆卸更换。端盖与壳体之间设置了密封槽，可加装密封圈防止润滑脂泄漏，同时阻挡外部的粉尘、碎屑进入齿轮啮合腔，适合多粉尘的车间作业环境。

　　从安装边界来看，整个结构的横向最大尺寸集中在下部锥齿轮壳体位置，上部安装基板的尺寸略大于下部壳体，安装时需要在基板下方预留不小于壳体最大外径的操作空间，方便螺栓紧固与后期维护。输入轴伸出基板的长度较短，选型电机时需要注意电机输出轴的轴伸长度匹配，避免出现轴插入过深顶到内部齿轮或者插入过浅导致联轴器连接不可靠的问题。输出轴的轴径经过扭矩校核，可匹配额定扭矩范围内的负载，轴端设置的平键槽可传递额定扭矩，不会出现键连接打滑的问题。齿轮的润滑采用脂润滑方式，不需要额外设置油池与油路，日常维护只需要定期补充润滑脂即可，维护成本低，适合长时间连续运行的工况。结构的壳体部分采用剖分式设计吗？不，这套结构的锥齿轮壳体为整体式结构，刚性更好，能承受更大的啮合反力，齿轮安装时从端盖位置装入，装配流程简单，不需要复杂的工装即可完成整机组装。上部的圆柱齿轮部分采用开放式布局？不对，实际设计中上部齿轮可加装简易防护罩，避免运行过程中异物卡入齿轮啮合位置，同时防止润滑脂飞溅污染周边设备部件。整套结构的重量集中在下部锥齿轮壳体位置，安装时重心靠近安装基板的固定位置，运行过程中振动小，不需要额外加装减震组件即可稳定运行。
