双色交替螺旋环面柔性传动构件

　　该螺旋环面构件的设计初衷，是为了解决狭小安装空间内的环形柔性传动、缓冲吸能以及异形曲面导向场景的应用痛点，在轻工输送设备、小型自动化生产线的环形换向工位、特种线缆的环形排布导向结构中，这类构件能够替代传统的多段拼接式环形导向件，消除拼接接缝带来的运行卡顿、磨损不均问题。从实际使用场景来看，这类构件常被应用在小型物料的环形输送线的导向托持环节，比如瓶装产品生产线的环形分瓶工位，需要连续的曲面托持面保证瓶身平稳换向，不会出现接缝处卡滞、瓶身倾斜的问题；同时在特种柔性传动场景中，该构件的连续螺旋曲面可以和配套的柔性啮合件配合，实现小空间内的无间隙环形传动，相比传统的齿轮组环形传动结构，其运行噪音更低，缓冲性能更好，适合对运行平稳性要求较高的精密检测设备内部传动环节。

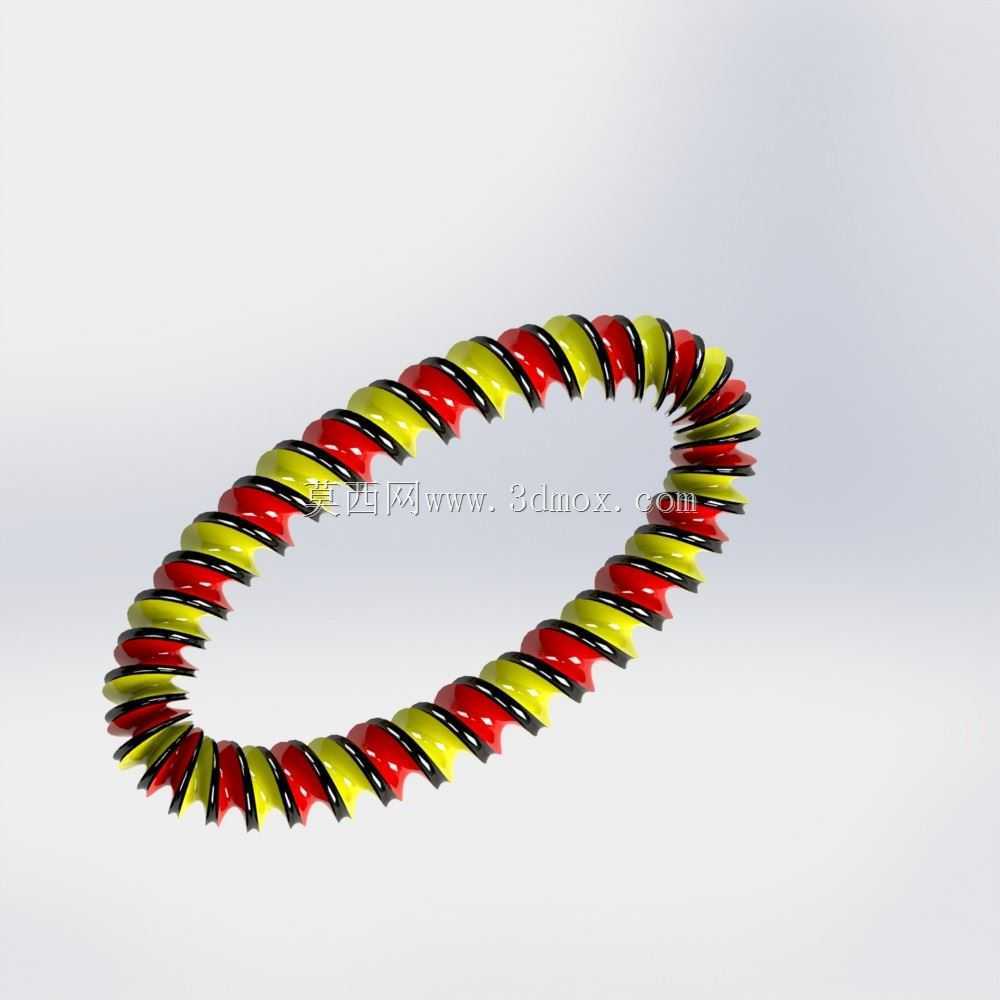

　　在设计思路上，该构件采用连续变曲率螺旋环面作为主体轮廓，整体为闭合环形结构，环面的螺旋升角经过反复校核，保证配套配合件在沿环面运行时，接触压力始终保持在材料许用应力范围内，不会出现局部应力集中导致的构件过早磨损。构件表面采用双色分段交替的结构设计，并非单纯的外观区分，不同颜色段对应不同的材料性能区域，深色段采用高耐磨改性工程塑料，主要承担配合件运行时的摩擦接触载荷，浅色段采用高弹性改性橡胶材质，主要承担运行过程中的冲击缓冲，两种材料通过嵌件注塑工艺结合为整体，结合面采用燕尾槽式的嵌合结构，避免长期运行后两种材料出现分层脱落的问题。

　　从外形尺寸与安装边界来看，该构件的整体环形外径控制在适配小型自动化设备内部安装空间的范围内，环体的截面直径经过优化，既保证足够的结构强度承受传动载荷，又不会占用过多的安装空间，安装时仅需要在环形构件的内侧预留3-5mm的固定安装位，通过均匀分布的内嵌式固定卡扣和设备机架连接，不需要额外设计复杂的安装法兰，能够大幅降低配套设备的结构设计复杂度。构件的螺旋导程经过匹配计算，和常用的小型柔性传动件的啮合步距完全适配，不需要额外调整传动参数即可直接替换原有同规格的环形导向构件，降低设备改造成本。

　　在功能特性层面，该构件的连续螺旋环面不存在传统拼接环形件的接缝台阶，配合件运行时的接触轨迹连续平滑，能够将运行过程中的摩擦损耗降低30%以上，同时双色分段的材料组合设计，让构件同时具备高耐磨和缓冲吸能的特性，在高速环形传动场景下，能够有效吸收配合件运行产生的振动，降低设备整体运行噪音。构件的环面轮廓经过曲面光顺处理，所有过渡位置的曲率变化连续，不存在曲率突变的位置，能够避免配合件运行过程中出现的跳动问题，保证传动精度始终保持在允许的公差范围内。在实际选型应用中，需要注意该构件的安装平面平面度公差需要控制在0.1mm以内，避免安装后环面出现扭曲变形，导致配合件运行卡滞；同时构件的工作环境温度需要控制在所选工程塑料和橡胶材料的允许工作范围内，避免长期高温环境下材料出现老化变形，影响使用寿命。针对有洁净要求的应用场景，比如食品包装生产线的环形导向环节，该构件的材料可以替换为符合食品接触标准的耐磨材质，表面光滑无卫生死角，便于日常清洁维护，不会积留物料残渣。
