机械用嵌入式排气通风孔结构设计

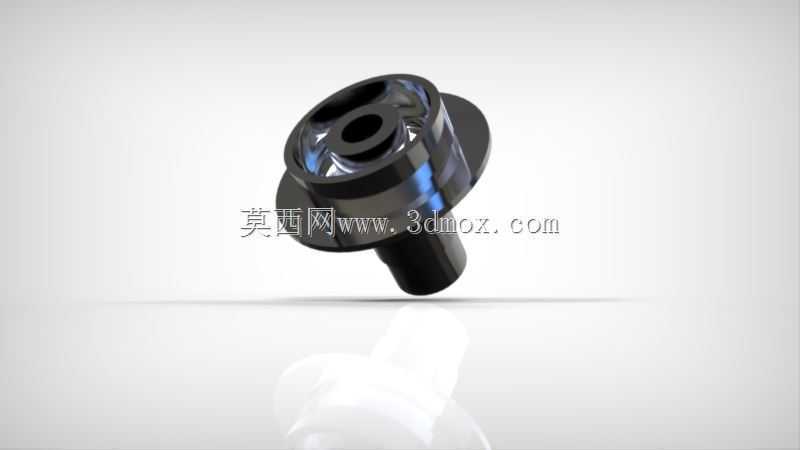

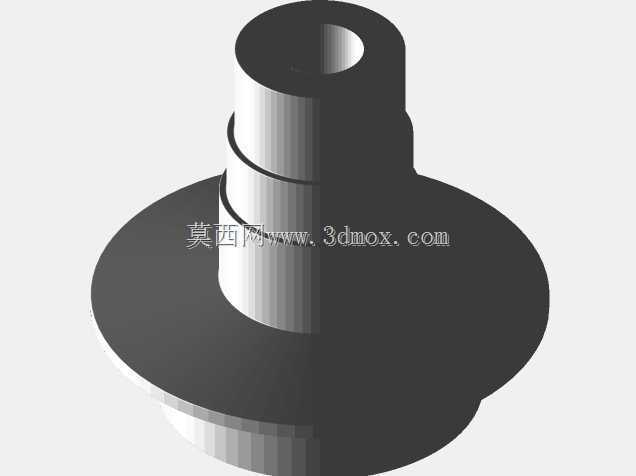

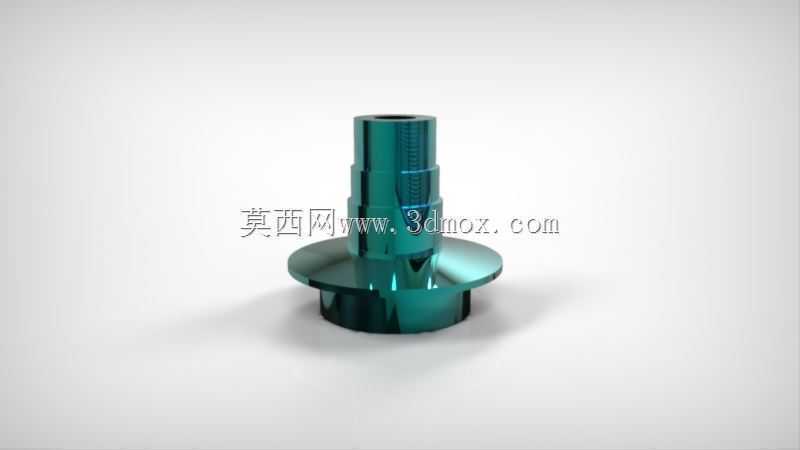

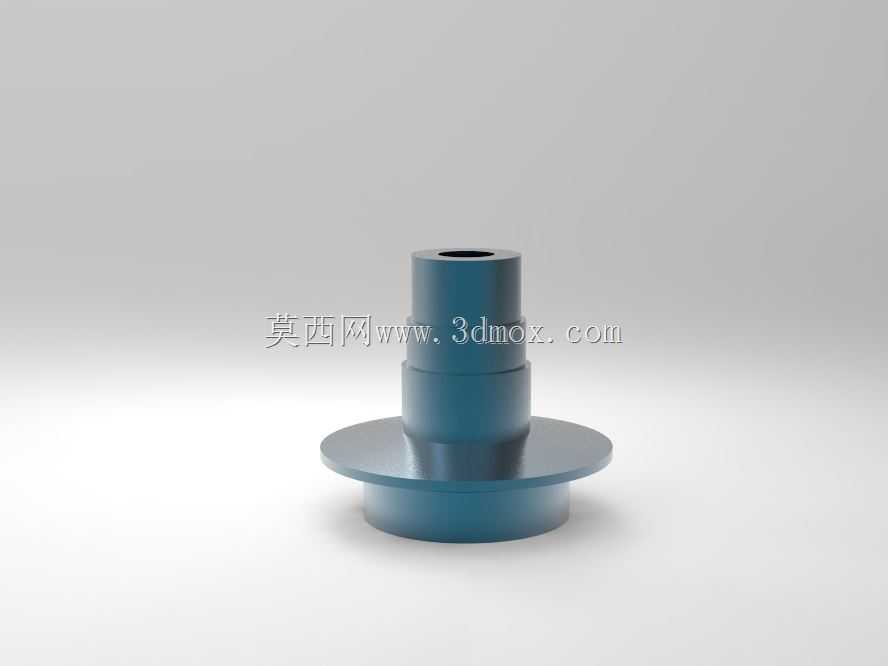

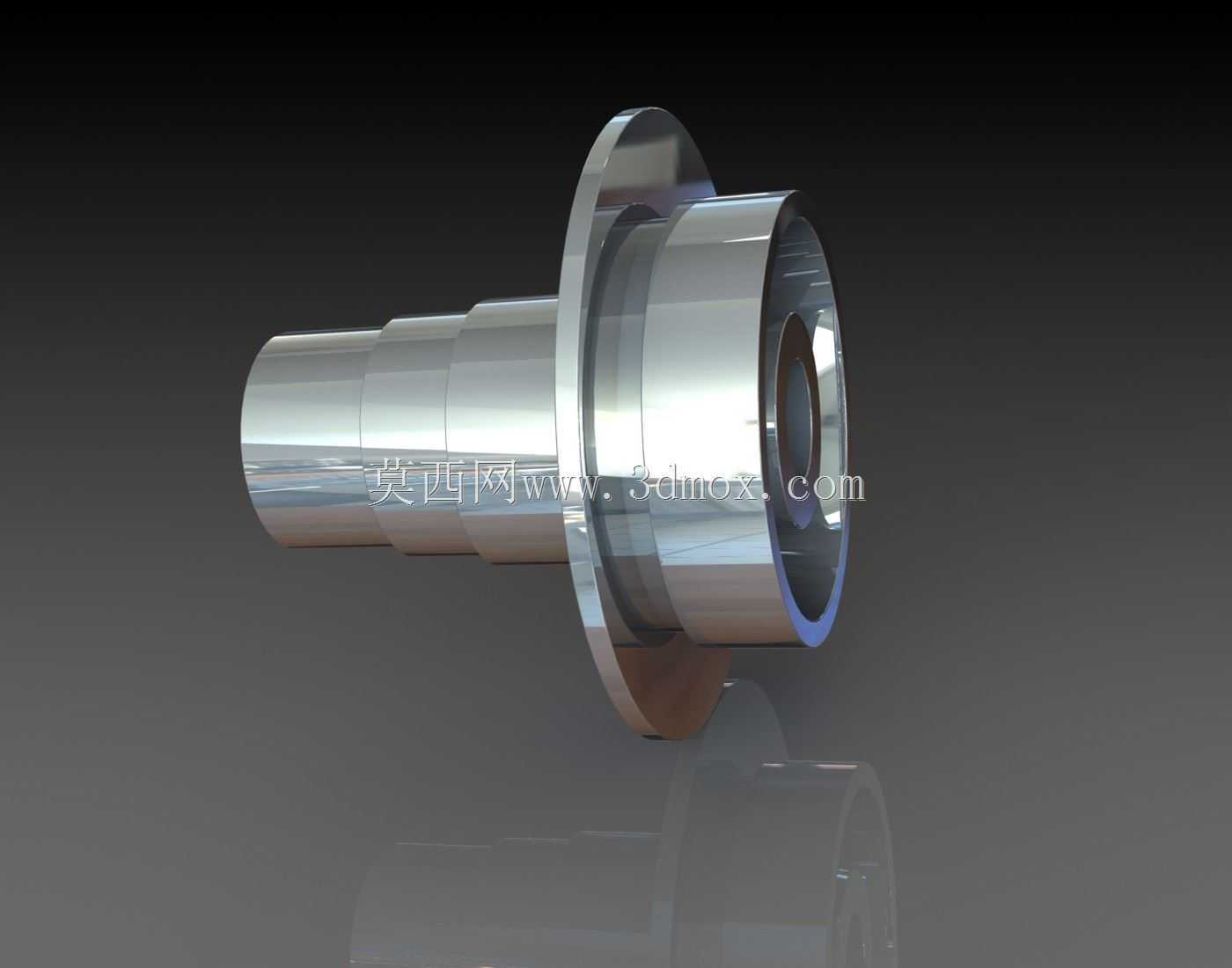

　　在各类密闭式工业设备的壳体设计中，通风排气结构是保障设备内部工况稳定的核心细节之一，本次涉及的这款嵌入式通风排气结构，主要适配中小型机电设备、精密仪器壳体、小型动力单元的舱体气路连通需求，承担着平衡舱体内外压差、引导内部热空气有序排出、阻隔外部大粒径杂物进入舱体的实际作用。很多刚接触结构设计的工程师容易忽略这类小部件的设计合理性，要么直接在壳体上开裸孔导致杂物、液滴容易侵入，要么选用的凸出式通风结构占用外部安装空间，在设备紧凑布局场景下出现干涉问题。这款结构采用了带法兰限位的嵌入式安装思路，主体分为外侧法兰盘、中部导流腔、尾部插接段三个核心部分，外侧法兰盘的直径比安装开孔大2mm左右，安装时从壳体外侧插入预制开孔，

　　法兰盘背面贴合壳体外壁，既可以通过粘接、卡接或者小螺丝锁紧的方式完成固定，也能避免结构整体掉入设备舱内部。中部导流腔做了偏心的流道设计，不是简单的直通孔结构，腔体内壁带有螺旋导向的肋条，当内部热空气向外排出时，气流会顺着肋条形成旋流，提升排气的顺畅度，同时外部如果有飞溅的液滴落到通风口位置，会顺着导流腔的斜面流到法兰盘边缘排出，不会顺着直通孔直接流入设备内部，这一点在有切削液飞溅的机加工设备周边、或者户外部署的小型机电设备上实用性很强。尾部插接段做了阶梯轴结构，直径比中部导流腔小3mm左右，长度根据常规壳体壁厚设计在8-12mm区间，安装时插接段穿过壳体开孔后，可以搭配薄型橡胶密封圈卡在阶梯位置，进一步提升安装位置的密封性能，

　　避免壳体拼接位置出现漏液、漏尘的问题。从实际选型适配的角度看，这类通风结构的安装开孔直径不需要做的过大，常规适配16-20mm的预制开孔即可，不会过度破坏壳体的结构强度，外侧法兰盘的厚度控制在2mm以内，安装完成后凸出壳体外壁的高度不超过5mm，在设备并排安装、或者贴近墙面部署的场景下，不会因为凸出结构导致设备无法贴紧安装面，也不会被外部剐蹭导致结构损坏。结构的材质适配范围很广，如果是用于普通民用设备，可以采用ABS或者PC注塑成型，成本低重量轻；如果是用于工业高温场景，可以选用铝合金或者不锈钢机加工成型，耐受更高的排气温度，也具备更好的抗老化性能。在设计建模的过程中，需要重点关注几个尺寸边界：首先是法兰盘和插接段的同轴度公差，

　　需要控制在0.1mm以内，避免安装后出现歪斜导致密封失效；其次是导流腔内部的肋条高度不能超过流道直径的1/5，否则会增大排气阻力，反而影响内部热量的排出效率；另外法兰盘的边缘做了R0.5的圆角处理，既避免安装时划伤操作人员，也能减少应力集中，在设备受到轻微磕碰时不会出现法兰边缘崩裂的问题。很多设备在长时间运行后，内部电气元件或者动力部件会产生热量，导致舱内空气受热膨胀，如果没有合理的通风排气结构，舱内压力持续升高会冲开壳体的拼接缝隙，甚至导致密封件提前老化失效，而这款嵌入式的通风结构在实现气路连通的同时，不会额外占用过多的设备空间，也能兼顾基础的防尘防溅需求，不需要额外加装复杂的过滤组件就能满足多数常规工业场景的使用要求。在做整机布局的时候，这类通风结构通常布置在壳体的高位或者侧上方位置，配合低位的进气孔形成自然的空气对流，不需要额外加装排风风扇就能实现基础的散热效果，能有效降低小型设备的制造成本和运行噪音。建模过程中所有的安装尺寸都做了适配常规钣金壳体、塑料壳体的公差预留，插接段的尺寸公差取负偏差，方便现场安装时快速插入开孔，不需要额外做修配处理，法兰盘背面预留了0.2mm的环形凹槽，可以粘贴泡棉胶圈进一步提升贴合位置的防尘性能，适配多粉尘的车间部署场景。
