自行车传动连接摇杆结构设计

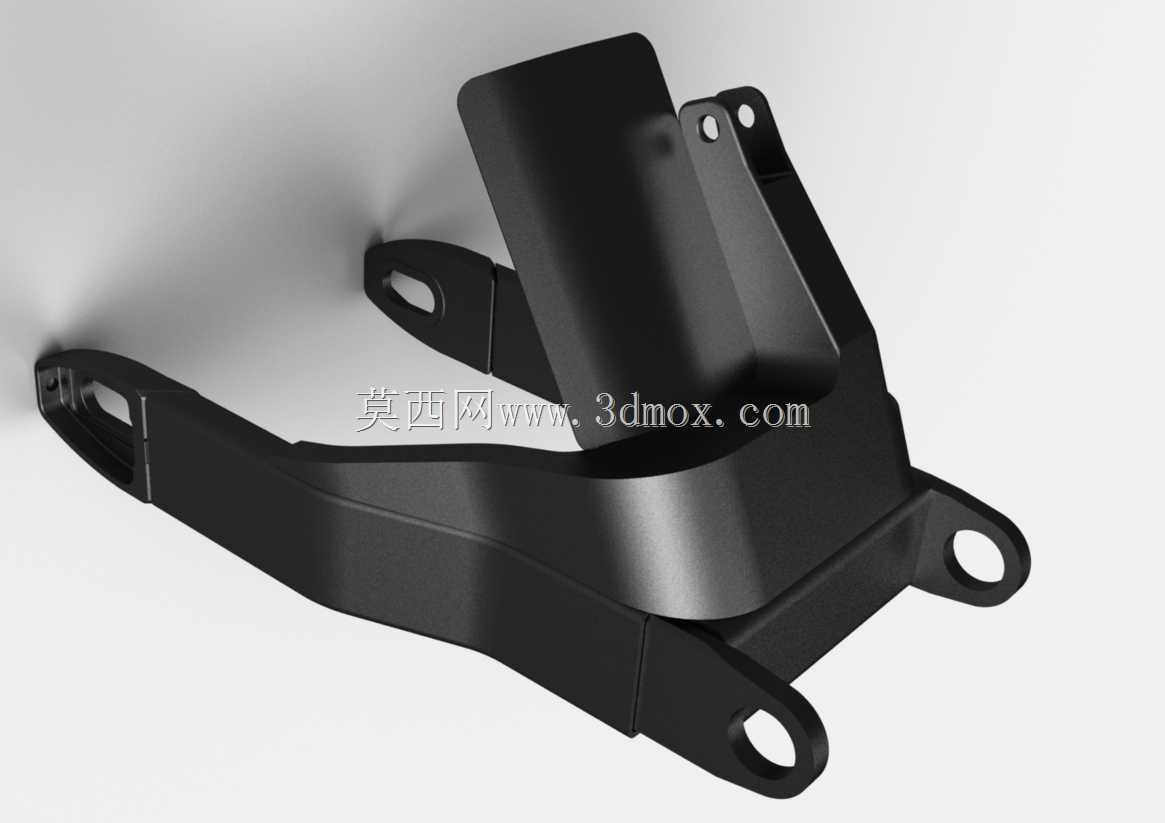

　　在日常通勤、运动骑行类自行车的传动系统布局中，这类摇杆构件承担着力传递与运动轨迹约束的核心作用，区别于传统一体式牙盘曲柄的结构，该构件采用分体式铰接设计思路，能够适配非圆轨迹的踩踏力传导需求，在折叠车、定制改装自行车以及特殊地形骑行的特种自行车上，这类结构可以有效抵消踩踏过程中车架形变量带来的传动卡滞问题。从实际装配场景来看，该摇杆的两端铰接孔位分别对应脚踏转轴与中轴传动摇臂的连接端，孔位内部预留了标准轴承的安装台阶，台阶面的平面度公差控制在0.02mm以内，能够保证轴承压装后不会出现偏磨，延长传动部件的整体使用寿命。构件主体采用变截面弧形过渡结构，并非等直径直杆设计，这种设计思路是基于踩踏过程中的受力分布优化而来：

　　在踩踏发力的峰值区间，摇杆靠近中轴的区段承受的弯曲力矩最大，因此该段截面厚度比脚踏连接端厚2.3mm，同时在侧面做了内凹的减重槽，在保证结构强度满足1200N瞬时踩踏冲击力的前提下，整体重量比等强度直杆结构降低17%左右。安装边界方面，该摇杆的两个铰接孔中心距为172mm，适配市面上主流的方孔、花键两类中轴规格，安装时摇杆与车架平叉的最小间隙预留了4.2mm，即使在最大形变量下也不会与车架发生运动干涉，两端的铰接位都设计了防尘密封槽，可以压装标准橡胶密封圈，阻挡骑行过程中泥沙、雨水进入铰接轴承内部，降低日常维护的频次。从功能特性上看，该摇杆的弧形外形并非单纯的造型设计，其弧度经过运动仿真校核，能够在踩踏圆周运动的下半程，

　　将脚踏的横向摆幅控制在3mm以内，减少骑行过程中膝关节的侧向受力，长时间骑行时能够降低运动损伤的概率。构件表面采用哑光硬质氧化处理，摩擦系数控制在0.3左右，既不会因为表面过于光滑导致踩踏时脚部滑脱，也能在户外潮湿环境下具备足够的防锈能力。在结构设计的细节处理上，摇杆与脚踏连接的一端设计了标准的M14×1.25螺纹孔，螺纹深度为12mm，能够兼容所有通用规格的自行车脚踏，不需要额外定制配件；靠近中轴的连接端设计了两个定位销孔，安装时可以通过定位销快速确定装配角度，避免人工对位出现的角度偏差导致的两侧踩踏行程不一致问题。在实际的台架测试场景中，该构件经过10万次循环踩踏疲劳测试后，最大形变量小于0.1mm，没有出现裂纹、

　　铰接松旷等问题，能够满足日常通勤、山地越野等多场景的使用需求。不同于传统曲柄的刚性连接设计，该摇杆的铰接结构自带微小的活动余量，能够吸收路面颠簸传递到脚踏处的反向冲击力，在非铺装路面骑行时，能够明显降低震感传递到骑行者腿部的强度，提升长距离骑行的舒适度。
