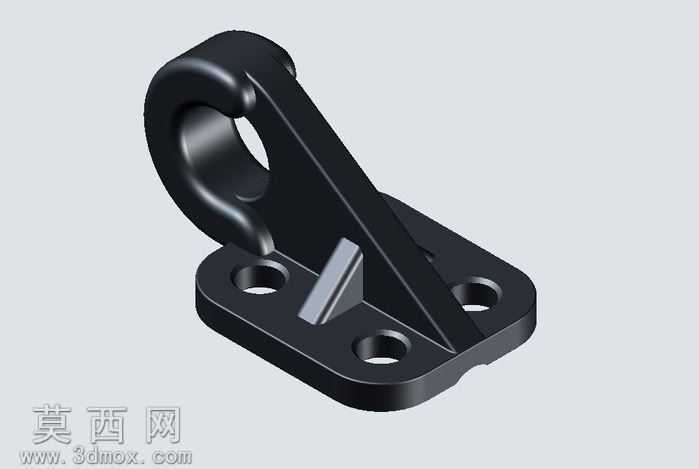

带加强筋吊耳式安装固定支座三维设计

本作品为一款吊耳式安装固定支座的三维建模设计，整体采用一体化成型的结构思路，在三维建模过程中首先从底座基准面开始绘制草图，通过拉伸命令生成带圆角的矩形安装底座，在底座上均匀排布三个沉头安装孔，孔位位置经过受力校核，保证安装后受力均匀，避免应力集中。底座上方延伸出倾斜的支撑臂，支撑臂与底座之间设置三角形加强筋结构，加强筋的厚度与支撑臂壁厚保持一致，通过筋特征命令快速生成，有效提升整体结构的抗弯折、抗形变能力，支撑臂顶端设计为带通孔的环形吊耳结构，吊耳孔做了圆角过渡处理，避免吊装或连接时出现应力割伤连接件的问题。建模过程中对所有棱边都做了不同半径的圆角处理，既符合实际五金零件的加工工艺要求，避免锐边毛刺，也能提升零件的结构强度，减少应力集中点。材质渲染阶段采用哑光黑色金属材质，模拟实际铸钢件经发黑处理后的表面质感，调整材质的粗糙度、反光度参数，还原金属零件的厚重质感，同时对安装孔、吊耳内孔的内壁做了轻微的高光处理，体现机加工面的光滑特性。结构设计上充分考虑了零件的实际使用场景，吊耳部分用于连接牵引、吊装或铰接部件，底座的三个安装孔可通过螺栓将支座牢固固定在安装基面，倾斜的支撑臂角度经过优化，保证受力方向与支撑臂的轴向尽量重合，减少侧向弯矩，加强筋的位置设置在支撑臂受力的反方向，最大化提升结构的承载能力。建模全程遵循机械设计的工艺性要求，所有壁厚保持均匀，避免出现壁厚突变导致的铸造或注塑缺陷，圆角半径的选择既满足强度要求，也符合常规加工的刀具半径规格，具备实际生产的可行性。
