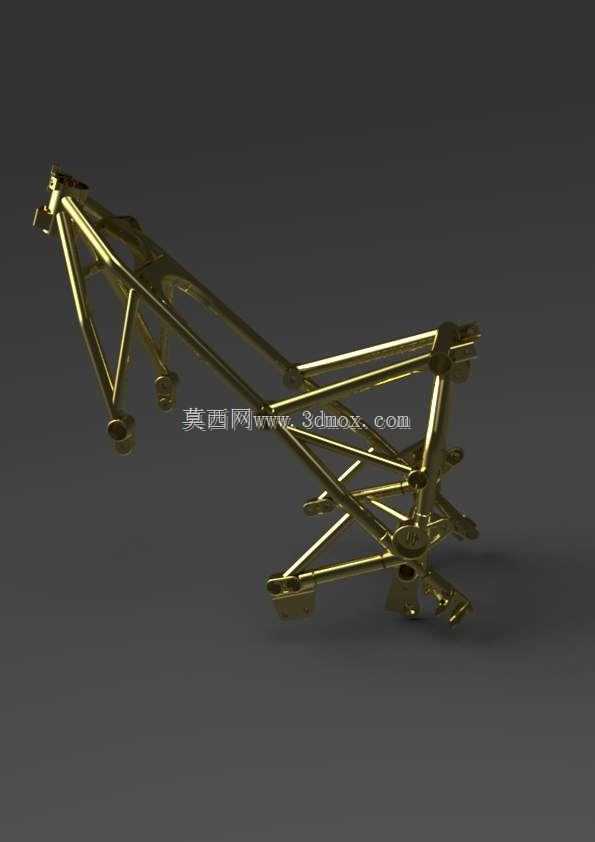

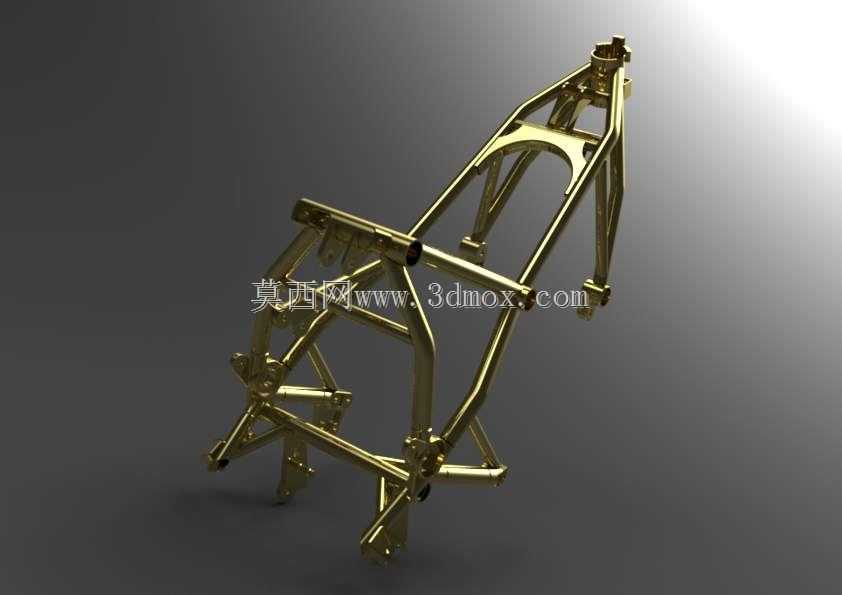

轻量化管式金属桁架承载支撑结构

　　该管式桁架支撑结构多应用于小型非道路移动载具、轻型作业装备的主体承载场景，作为核心受力骨架承担整备载荷、作业载荷以及动态行驶过程中的冲击载荷，替代传统冲压焊接式承载框架，在保证结构刚度的前提下大幅降低整体自重，适配对自重控制有严格要求的轻量化装备设计需求。从结构受力逻辑来看，整体采用空间三角形稳定构型排布管材，所有杆件均以二力杆形式参与受力，避免杆件承受额外弯矩，最大化发挥管材的轴向承载性能，相比同承载能力的板式焊接结构，材料利用率可提升四成以上，同时减少冗余材料带来的无效载荷。设计阶段首先根据安装边界确定各连接节点的空间坐标，前端节点预留动力单元、转向机构的安装孔位，孔位同轴度公差控制在0.1mm以内，保证装配后运动部件无卡滞；

　　中部沿纵向设置多组横向连接耳座，用于固定覆盖件、作业功能模块以及储能单元，耳座与主管采用满焊连接，焊后做去应力处理避免长期使用后出现焊缝开裂；后端节点设置多组铰接安装位，适配行走机构、悬挂组件的连接需求，铰接孔内预留衬套安装余量，可根据使用场景选配铜基衬套或者滚针轴承，降低铰接部位的磨损速率。管材选型上采用圆形截面薄壁金属管，相比方形截面管材，圆管在各个方向的抗弯截面系数一致，能够更好应对来自不同方向的冲击载荷，同时圆管的风阻系数更低，适配高速移动场景下的减阻需求；所有杆件的连接节点均采用相贯线切割工艺，保证管材之间贴合紧密，焊接时无需额外添加填充衬块，减少焊接变形量，焊后整体做抛丸处理消除焊接内应力，表面可根据使用场景做喷塑、

　　镀锌或者阳极氧化处理，提升耐腐蚀性能，适配户外作业、潮湿环境下的长期使用需求。安装边界方面，整体结构的纵向长度适配1.2-1.5米级的小型载具轴距，前端安装点横向间距控制在180mm，与常规小型转向桥的安装尺寸匹配，后端铰接点横向间距为260mm，适配常规小型行走轮组的安装跨度，中部耳座的安装孔位采用模块化设计，可根据不同的功能配置调整安装位置，无需改动主体框架结构即可适配多种作业场景的改装需求。实际使用过程中，该桁架结构的受力传递路径清晰，前端载荷通过斜向杆件直接传递至中部主纵梁，后端冲击载荷通过交叉斜杆分散至整个框架，避免局部应力集中导致的杆件变形，在承受1.5倍额定载荷的静压力测试下，整体最大变形量不超过2mm，

　　卸载后无永久变形，满足长期重载使用的刚度要求。针对动态工况下的疲劳性能，设计时对所有杆件的连接节点做了圆弧过渡处理，避免应力集中导致的疲劳断裂，经过十万次振动冲击测试后，焊缝部位无裂纹，杆件无明显变形，能够满足高频作业场景下的使用寿命要求。该结构的模块化设计也为后期维护提供了便利，单根杆件出现损坏时可单独切割更换，无需整体报废框架，降低全生命周期的使用成本，同时管材的采购成本较低，加工工艺成熟，适合小批量定制生产以及大规模量产场景，在轻型作业装备、小型移动平台、定制化载具的设计中具备较高的适配性，能够帮助设计人员快速完成承载骨架的方案搭建，缩短整体产品的研发周期。
