摩托车后摇臂车架结构三维设计

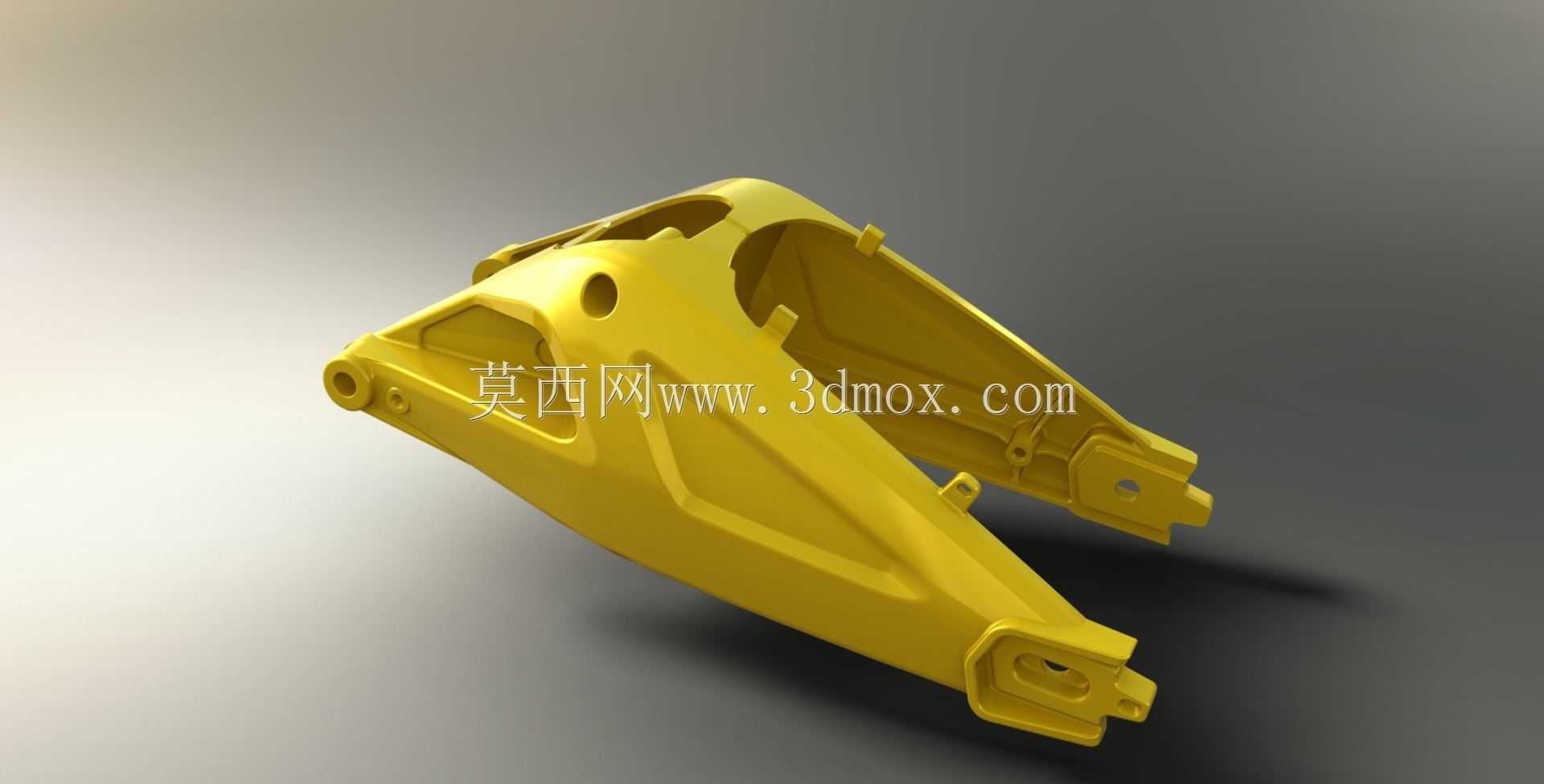

　　该构件为摩托车核心承载类结构件，对应车型后摇臂总成部分，是连接后轮总成与主车架的关键受力部件，日常骑行过程中需要承接路面传递的多维度冲击载荷，同时承担动力输出过程中的反扭矩、制动工况下的纵向载荷，以及过弯侧倾时的横向交变载荷，结构设计的合理性直接决定整车骑行的操控稳定性与结构耐久度。从实际应用场景来看，这类结构多用于中小排量跨骑式越野摩托或者街车的后悬挂系统，安装位置处于车辆后段下部，上端预留减震器安装铰接位，后端通过轮轴固定后轮总成，前端通过销轴与主车架的摇臂安装座铰接，形成可绕销轴上下摆动的活动连接结构，配合后减震器实现路面颠簸的过滤。设计过程中优先采用了变截面的中空薄壁结构，在整体重量控制与结构刚性之间做了平衡，

　　主体轮廓顺着载荷传递路径做了流线型的加强筋布局，从前端铰接位向后端轮轴安装位逐渐收窄，同时在应力集中的铰接孔周边做了局部加厚处理，避免长期交变载荷下出现应力开裂问题。构件上预留的多个安装位分别对应后刹车卡钳支架、链条导板、后轮轴衬套、后减震下连接点的装配需求，所有安装孔位的同轴度、安装面的平面度都需要满足装配公差要求，避免后期装配出现干涉或者受力偏载的问题。从安装边界来看，前端铰接孔的中心距、孔径尺寸需要匹配主车架对应安装座的宽度与销轴直径，确保摇臂摆动过程中无卡滞，两侧与车架、后轮、链盒的间隙需要预留足够的摆动余量，避免减震压缩到极限行程时出现部件磕碰。外形设计上采用了一体化的压铸成型思路，外表面的加强筋顺着应力流线分布，

　　既可以提升结构的抗扭刚性，也能减少铸造过程中的应力残留，侧面的镂空结构一方面可以降低整体簧下质量，提升后悬挂的响应速度，另一方面也能减少材料用量，控制制造成本。在实际结构验证阶段，这类构件需要通过垂直冲击载荷测试、侧向刚性测试、扭转疲劳测试等多项台架试验，确保在满载、急加速、急制动、过坑洼路面等极端工况下不会出现塑性变形或者断裂问题。设计时还需要考虑后期维护的便利性，所有铰接位都预留了润滑脂加注的通道空间，轮轴安装位设计了开口槽结构，方便后轮拆卸维护时不需要完全拆解摇臂总成即可完成轮胎更换操作。构件的表面处理通常采用喷塑或者烤漆工艺，既可以提升外观质感，也能应对日常骑行中的泥水侵蚀，提升结构的防锈能力。从建模逻辑来看，

　　这类承载件的建模需要先搭建整体的骨架线，确定各个安装点的硬点坐标，再基于硬点位置生成主体曲面，之后逐步添加加强筋、安装凸台、镂空结构等细节，所有圆角过渡都需要匹配铸造工艺的拔模要求，避免出现尖角导致的应力集中，同时也要兼顾模具成型的工艺性，减少后期生产过程中的缺陷率。
