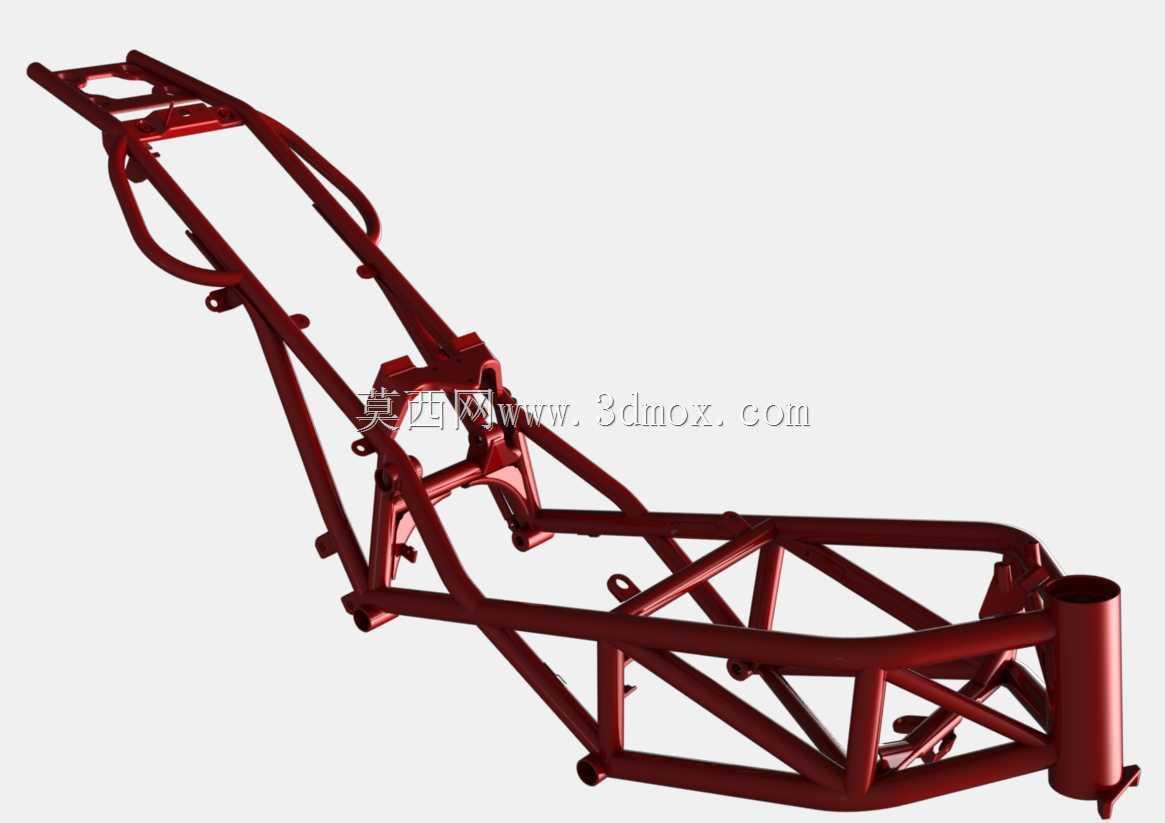

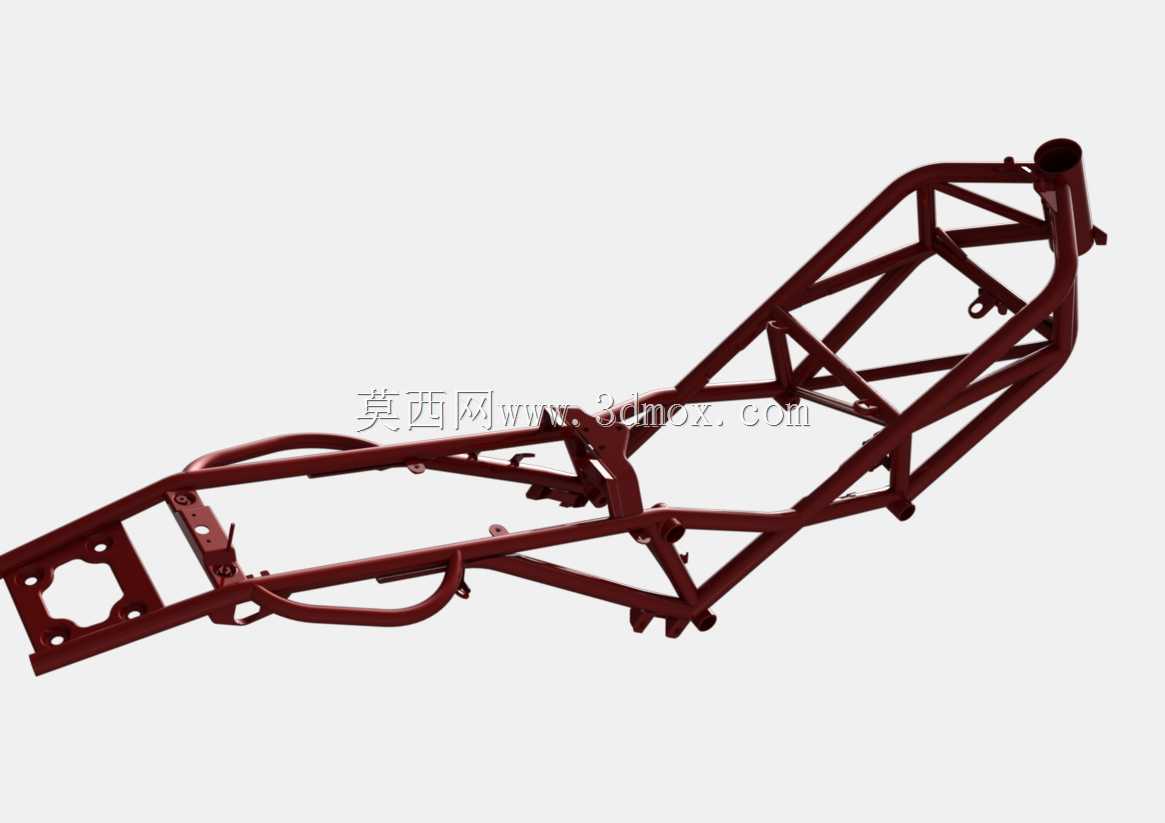

复古改装机车管式承载车架结构

　　该管式车架结构主要面向复古定制机车的改装与小批量试制场景，作为整车的核心承载基体，承担动力总成、行走机构、覆盖件以及驾乘人员的全部载荷传递作用，区别于量产冲压焊接式车架，这类空间管架结构在定制改装领域应用广泛，能够适配非标准化的动力布局、轴距设定以及外观造型需求，无需依赖大型冲压模具，通过管材切割、弯管、定位装夹、焊接即可完成制作，适配小批量定制、手工改装的生产场景。从功能特性来看，该结构采用空间衍架布局，通过不同管径的合金钢管拼接形成连续的载荷传递路径，车头立管位置采用加厚套管与多根斜向支撑管交汇，承担转向过程中的冲击载荷与前轮传递的路面颠簸载荷，中段区域预留了动力单元的安装点位，周边的横纵支撑管形成封闭的受力环，

　　能够抵消发动机运转产生的振动以及加速、制动过程中的纵向载荷，后段的尾架结构采用渐变收窄的管型布局，既能够为座椅、后挡泥板提供安装支点，也能在车辆发生侧倾、轻微碰撞时通过管材的塑性变形吸收冲击能量，避免核心承载区域出现结构性损坏。设计过程中优先考虑了装配边界的合理性，车头立管的倾角经过反复校核，匹配定制车型的拖曳距需求，保证转向过程的回正力矩处于合理区间，避免高速行驶时出现摆头、转向过重的问题；中段的安装点位预留了足够的装配间隙，能够兼容常见的单缸、双缸复古动力单元，发动机吊耳的位置可根据实际选用的动力型号进行小幅调整，无需对主车架结构进行大规模切割改动；后轴的安装位置预留了调节余量，能够适配不同规格的后摇臂与链条传动系统，

　　满足不同轮径轮胎的装配需求。从尺寸边界来看，整车架的轴向长度适配中等排量复古机车的轴距设定，整体宽度控制在合理范围内，既保证腿部空间的充裕度，也避免宽度过大导致的风阻增加、操控灵活性下降问题；管材的选型根据不同区域的受力情况做了区分，主承载路径采用壁厚更大的无缝钢管，辅助支撑、外观衔接区域采用稍薄的管材，在保证整体结构强度、抗扭刚度满足使用要求的前提下，尽可能降低车架自重，提升整车的推重比与操控灵活性。焊接节点的设计全部采用相贯线切割处理，管材之间的贴合间隙控制在焊接工艺允许的范围内，减少焊接填充量的同时降低焊接应力集中的风险，关键受力节点额外增加了三角形加强筋结构，避免长期交变载荷作用下出现焊缝开裂、结构变形的问题。

　　车架的表面处理预留了足够的工艺余量，焊接完成后可通过喷砂、抛丸去除焊渣与氧化层，后续可根据改装需求做喷漆、喷塑或者电镀处理，适配不同风格的复古外观设计。在实际装配过程中，该结构的定位基准统一，车头立管、发动机安装位、后摇臂转轴孔的位置精度通过装夹工装保证，能够减少后续总装时的适配打磨工作量，各个管线的走向预留了足够的布置空间，刹车管路、线束、供油管路可沿着车架管的内侧排布，通过管卡固定，避免外露管线影响外观，同时减少行驶过程中管线被剐蹭、磨损的风险。这类管架结构相比原厂量产车架，拥有更高的设计自由度，改装从业者可根据用户的身高、骑行习惯调整座椅高度、手把位置对应的安装点位，打造更贴合个性化使用需求的整车产品，同时空间管架的结构形式拥有更高的抗扭刚度，在激烈驾驶、非铺装路面行驶时能够提供更精准的操控反馈，减少车架形变带来的操控迟滞问题。
