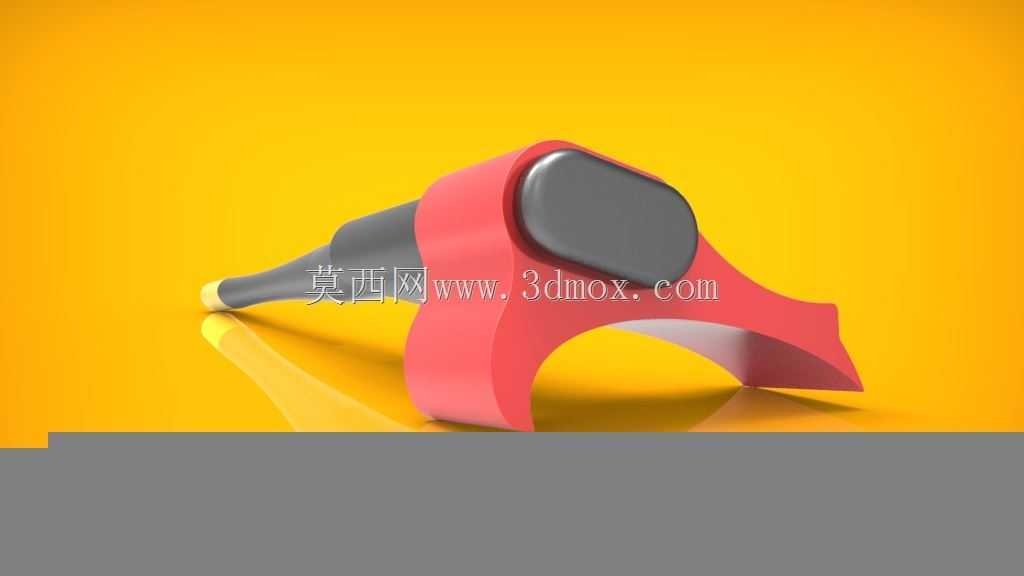

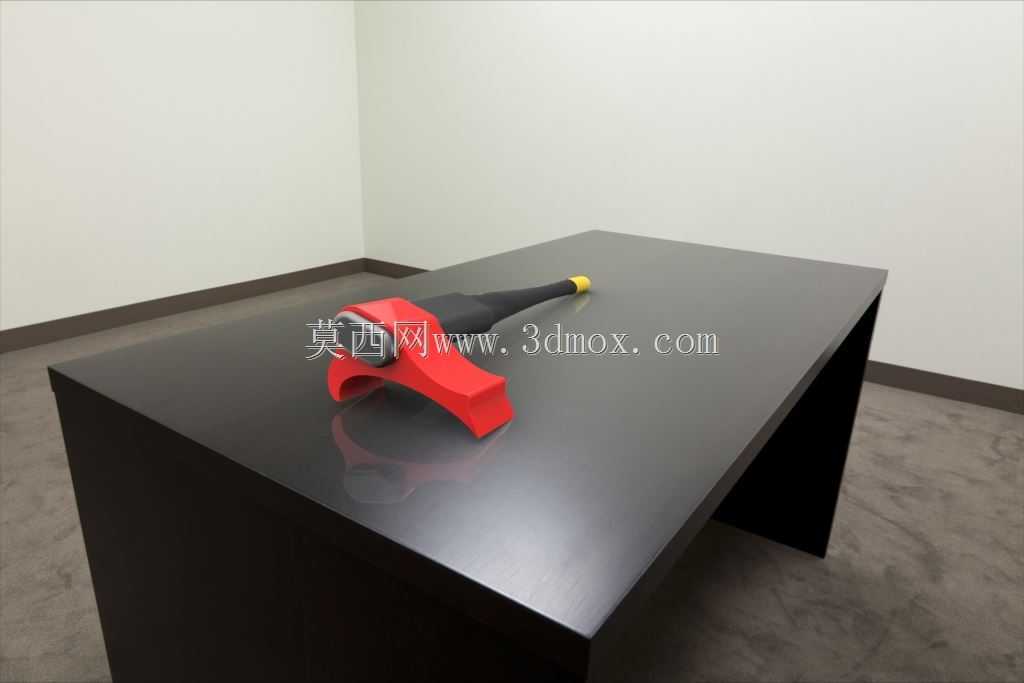

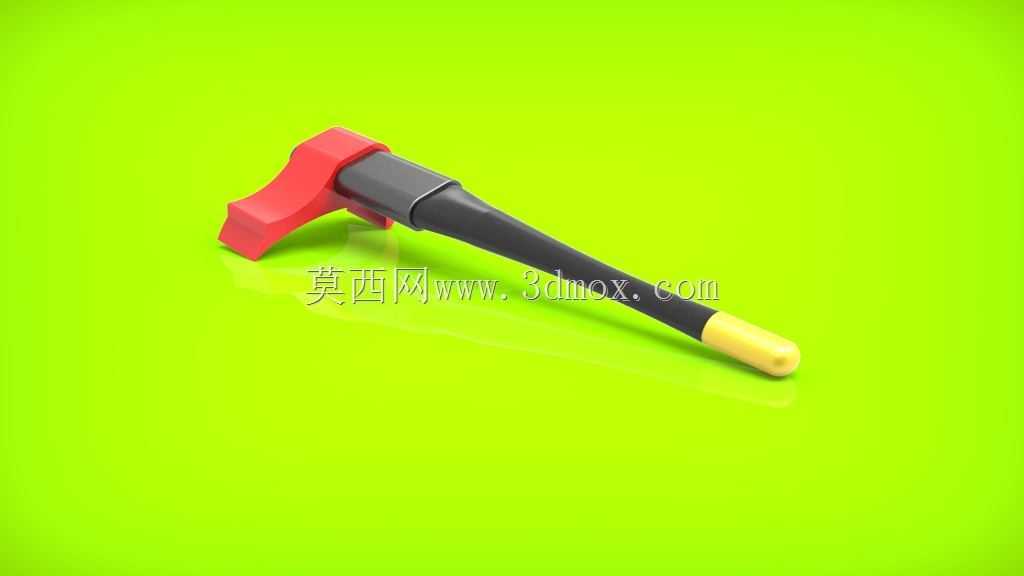

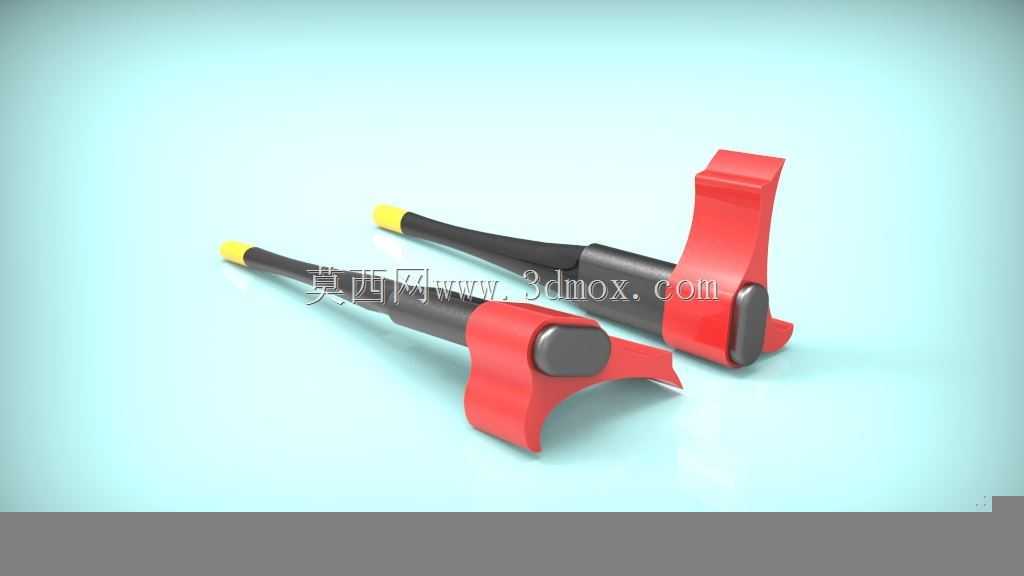

杠杆式破拆斧头结构三维设计

　　这款杠杆式破拆斧头的结构设计，核心围绕狭小空间作业下的力臂优化展开，区别于传统直柄斧头的受力逻辑，将敲击端与撬拨端的受力支点做了偏移处理，在实际应急破拆、户外搭建、设备检修场景中，使用者无需大幅度挥臂，仅靠手腕与小臂的短促发力，就能通过杠杆放大效应完成薄金属片、木质构件、塑料卡扣的破拆作业。从结构细节来看，斧头头部采用高硬度合金钢的等强度设计，敲击面做了1.5mm的圆角过渡，避免高频敲击下出现应力崩边，与手柄连接的部位设计了三段式嵌合结构，而非传统的楔钉固定，能在承受斜向敲击力时分散连接部位的剪切应力，防止头部在撬拨作业时出现松脱。手柄部分采用变径设计，靠近头部的握持段直径为32mm，做了防滑的哑光纹理处理，适合大力敲击时的全手握持，向尾部延伸的过程中逐渐收窄至22mm，尾部设置了直径28mm的防滑尾堵，在使用者做撬拨动作时，能防止手部从手柄末端滑脱，尾堵采用软质耐磨材质，在需要用手掌推压手柄末端增大力矩时，能缓冲局部压强，提升长时间作业的握持舒适度。

　　在实际应用场景中，这款工具可覆盖多类作业需求：消防应急场景下，可用于破拆薄金属门窗框、撬开卡死的防盗网卡扣，相比传统消防斧体积更小，能在狭窄的楼道、变形的车厢内部灵活操作；户外作业场景中，可用于砍伐细小枝干、搭建临时营地的木质构件，也能撬动嵌入地面的帐篷地钉、撬开密封的物资包装箱；设备检修场景中，可用于敲击锈蚀的螺栓、撬开设备外壳的拼接卡扣、撬动错位的钣金构件，杠杆结构的设计让使用者在撬拨作业时，无需额外搭配撬棍，单工具就能完成敲击与撬拨两类操作，减少随身工具的携带数量。

　　设计过程中针对安装边界与适配性做了多轮验证，斧头头部与手柄的连接公差控制在0.02mm以内，确保不同批次的手柄与头部都能完成过盈装配，头部的重心位置经过反复调整，落在距离敲击端面72mm的位置，让挥击时的转动惯量集中在敲击端，同时不会因为头部过重导致长时间握持出现手腕疲劳。手柄的总长度控制在320mm，这个长度既保证了杠杆撬拨时的力臂长度，能输出足够的撬动力矩，又不会因为过长导致在狭小空间内转动时磕碰周边构件，整体工具的最大外轮廓宽度为85mm，能轻松放入常规的工具包侧袋、车载应急工具箱的预留槽位，不需要额外定制专用的收纳空间。

　　从受力仿真的验证结果来看，当在撬拨端施加150N的手部压力时，斧头头部的最大应力出现在支点转角位置，数值为320MPa，低于常用合金结构钢的屈服强度，能保证在常规作业强度下不会出现塑性变形；敲击端承受1000N的瞬时冲击力时，连接部位的最大位移量为0.08mm，不会出现连接松动的问题。手柄的受力分布经过优化，握持区域的表面压强控制在120kPa以内，即使长时间握持作业，也不会出现局部压痕过深导致的手部不适。针对不同作业场景的适配性，头部的破拆刃口做了35度的开角设计，既能保证切入木质、塑料构件时的锋利度，又不会因为刃角过薄导致敲击金属时出现卷刃，刃口部位做了局部淬火处理，硬度达到HRC52-56，而头部与手柄连接的基体部分硬度控制在HRC38-42，兼顾刃口的耐磨性与整体的抗冲击韧性，避免整体硬度过高导致敲击时出现头部断裂的风险。
